产品特点
- 采用特种材料，柔性和耐磨性好
- 线性度、稳定性、一致性好
- 精度高，抗干扰能力强
- 积分器噪声低，适合测量毫安级微小电流
- 宽频带，适合测量高频电流
- 宽电流范围，毫安级到100kA能准确测量

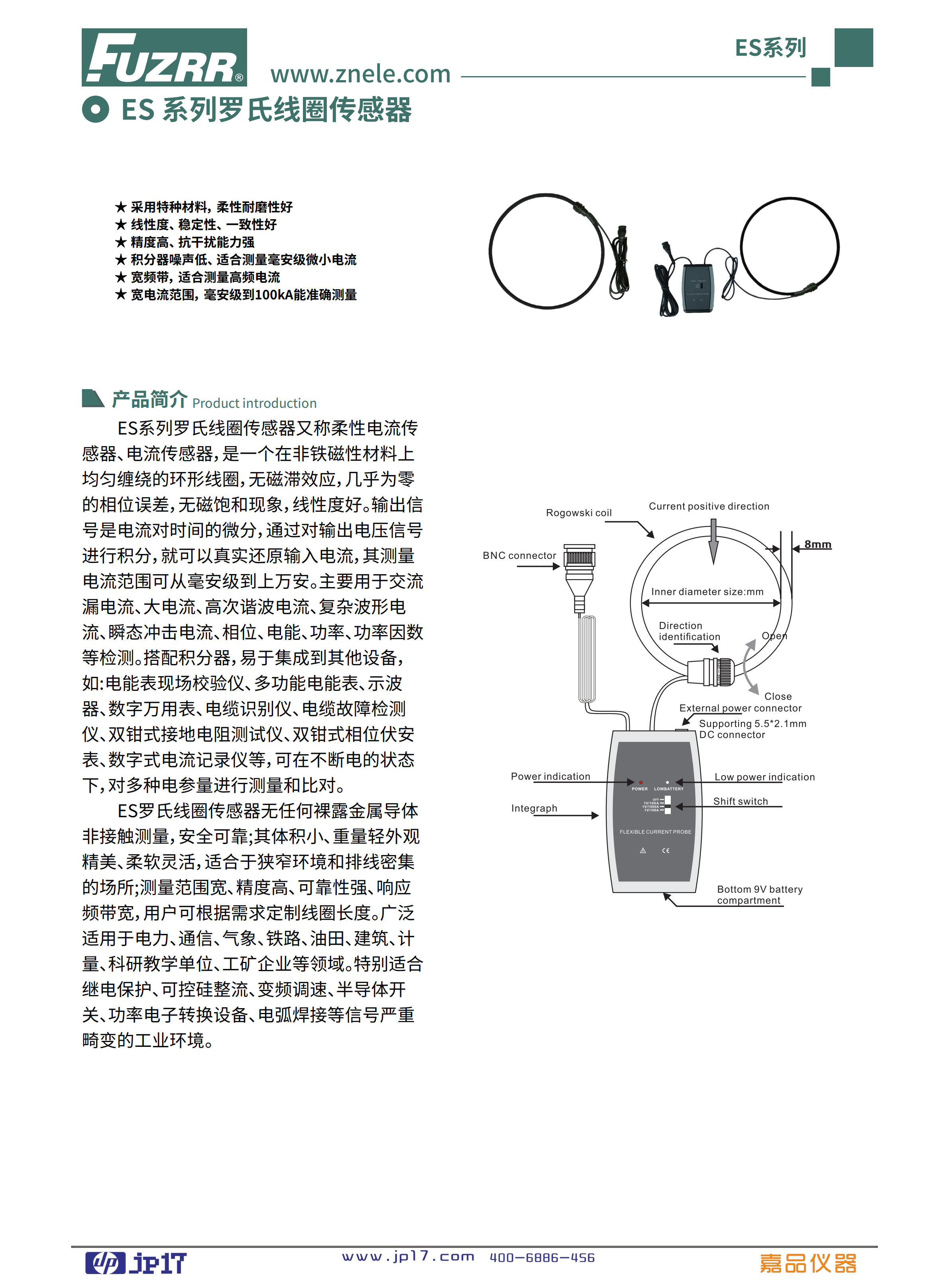

产品简介

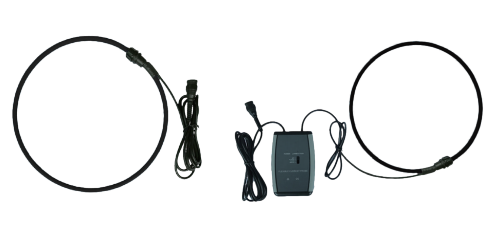

ES系列罗氏线圈传感器又称柔性电流传感器、电流传感器，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁饱和效应，几乎为零的相位误差，无磁饱和现象，线性度好，输出信号是电流对时间的微分。通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设备，如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等。在不断电的状态下，对多种电参量进行测量和比对。
ES罗氏线圈传感器无任何裸露金属导体非接触测量，安全、可靠；其体积小、重量外观精美、柔软灵活，适合于狭窄环境和排线密集的场所。测量范围宽、精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。

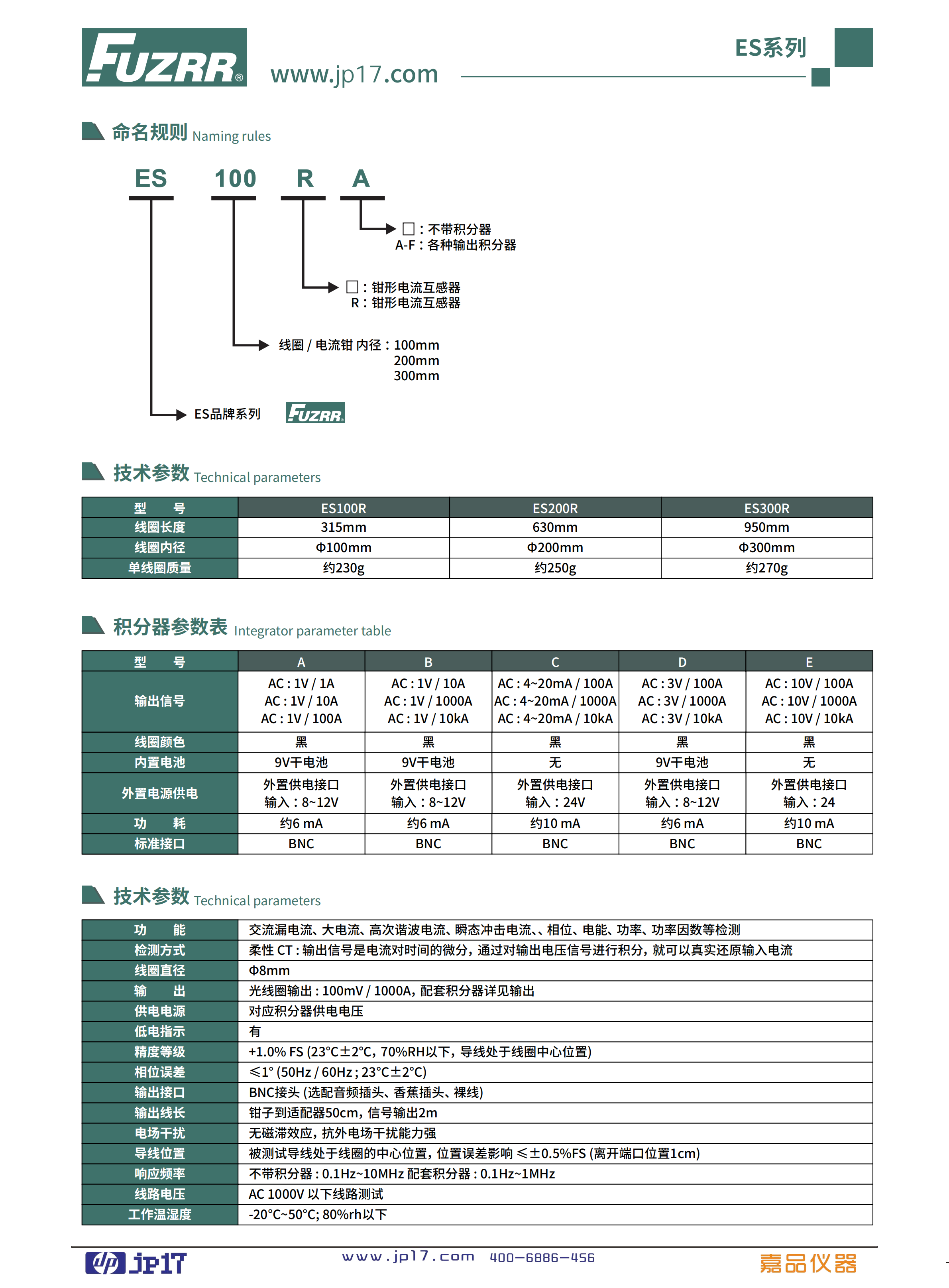

命名规则
| ES系列 | ES品牌系列（FUZRR） |
|---|---|
| 100 | 线圈/电流钳内径：100mm、200mm、300mm |
| R | 钳形电流互感器（口：不带积分器，R：钳形电流互感器） |
| A | 不带积分器（口）；A-F：各种输出积分器 |
技术参数（线圈型号）
| ES100R | 线圈长度315mm，线圈内径Φ100mm，单线圈质量约230g |
|---|---|
| ES200R | 线圈长度630mm，线圈内径Φ200mm，单线圈质量约250g |
| ES300R | 线圈长度950mm，线圈内径Φ300mm，单线圈质量约270g |
积分器参数表
| A型 | 输出信号AC：1V/1A、AC：1V/10A、AC：1V/100A；线圈颜色黑；内置电源9V干电池；外置电源供电输入：外置供电接口输入：8~12V；功耗约6mA；标准接口BNC |
|---|---|
| B型 | 输出信号AC：1V/10A、AC：1V/100A、AC：1V/1kA；线圈颜色黑；内置电源9V干电池；外置供电输入：8~12V；功耗约6mA；标准接口BNC |
| C型 | 输出信号AC：4~20mA/1000A、AC：4~20mA/10000A、AC：4~20mA/10kA；线圈颜色黑；无内置电源；外置供电输入：24V；功耗约10mA；标准接口BNC |
| D型 | 输出信号AC：3V/100A、AC：3V/1000A、AC：3V/10kA；线圈颜色黑；内置电源9V干电池；外置供电输入：8~12V；功耗约6mA；标准接口BNC |
| E型 | 输出信号AC：10V/100A、AC：10V/1000A、AC：10V/10kA；线圈颜色黑；无内置电源；外置供电输入：24V；功耗约10mA；标准接口BNC |
技术参数
| 功能 | 交/直流电流、大电流、高次谐波电流、瞬态冲击电流、相位、电能、功率、功率因数等检测 |
|---|---|
| 检测方式 | 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流 |
| 线圈口径 | Φ8mm |
| 输出 | 光圈输出：100mV/1000A，配套积分器详见输出 |
| 供电电源 | 对有积分器供电电压 |
| 低电量指示 | 有 |
| 精度等级 | +1.0% FS (23℃±2℃，70%RH以下，导线处于线圈中心位置) |
| 相位误差 | ≤1° (50Hz/60Hz)；23℃±2℃ |
| 输出接口 | BNC接头（选配香蕉插头、香蕉插头-螺丝） |
| 输出线长 | 钳子到适配器50cm，信号输出2m |
| 电将干扰 | 无排流效应，抗外电路干扰能力强 |
| 导线位置 | 被测试导线处于线圈的中心位置，位置误差影响：≤±0.5%FS (离开端口位置1cm) |
| 响应频率 | 不带积分器：0.1Hz~10MHz 配套积分器：0.1Hz~1MHz |
| 线圈电阻 | AC 1000V以下,线圈测试 |
| 工作温湿度 | -20℃~50℃;80%rh以下 |
❓ 常见问答 3 查看更多 →
问：ES系列罗氏线圈传感器是什么？主要用来做什么？
答：
ES系列罗氏线圈传感器是Fuzrr（弗若）旗下的电流传感器/互感器用于大电流的隔离测量与信号转换，可配合功率分析仪、记录仪等设备使用。
ES系列罗氏线圈传感器又称柔性电流传感器、电流传感器，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁饱和效应，几乎为零的相位误差，无磁饱和现象，线性度好，输出信号是电流对时间的微分。通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设
该型号的完整技术参数已在产品详情页以参数表形式列出，方便选型时逐项核对。
