| 核相模式 | 基站定相核相模式、卫星授时模式、普通核相模式 |
|---|---|
| 通讯距离 | 探测器与接收器通讯距离约100m |
| 量程 | 核相电压等级：AC IV～550kV；相位：0°～360°；频率：45Hz～75Hz |
| 分辨率 | 1V；1°；0.1Hz |
| 精度 | 基站定相核相、卫星授时核相：≤±5°；普通核相：≤±10°；频率：≤±2Hz |

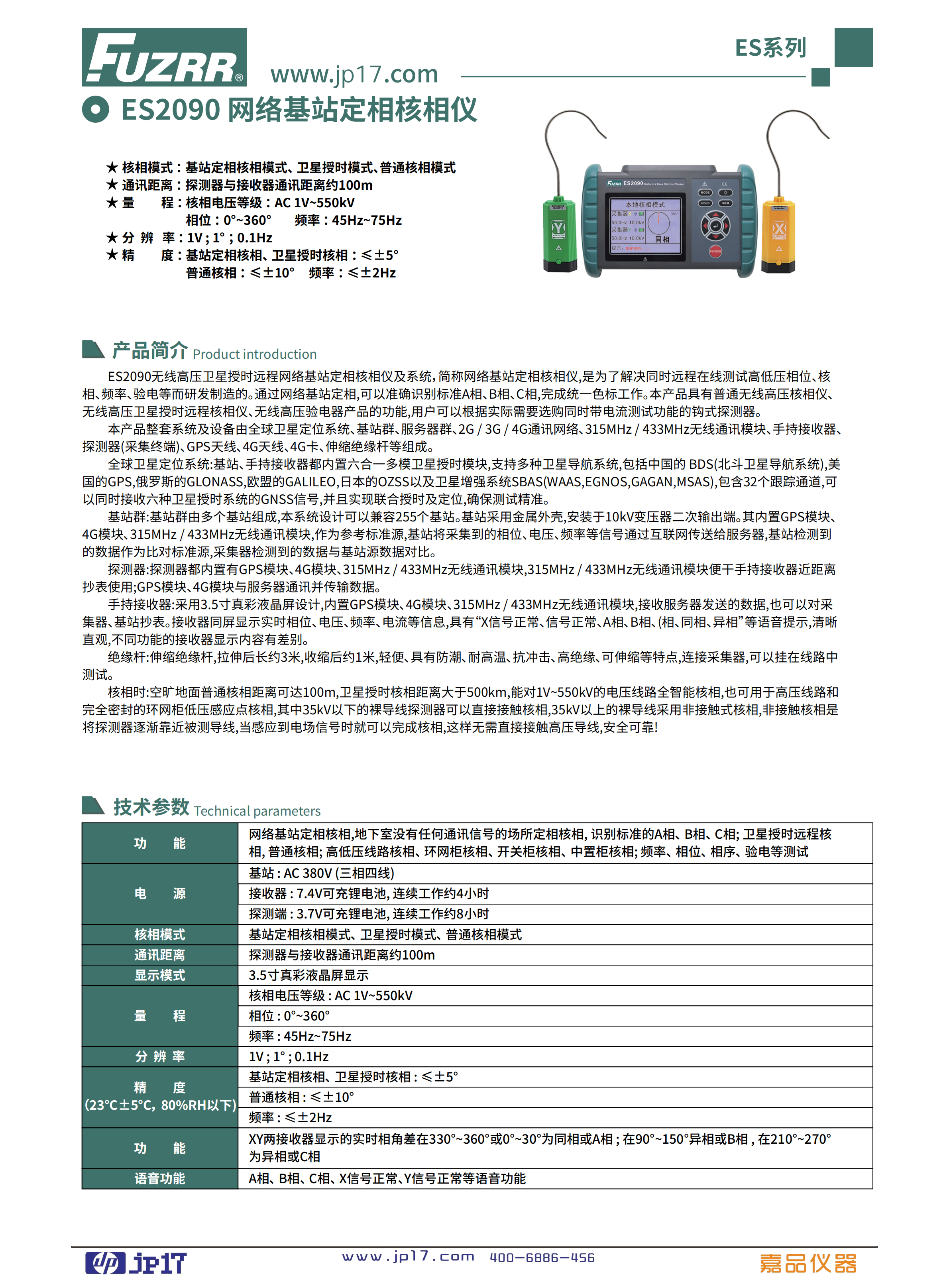

产品简介

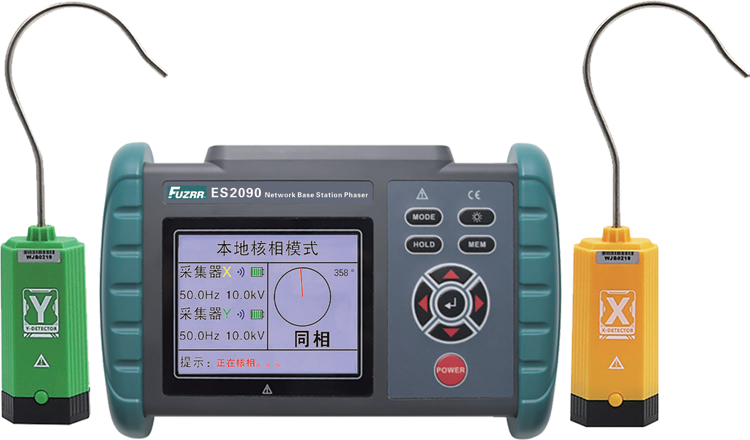

ES2090无线高压卫星授时远程网络基站定相核相仪及系统，简称网络基站定相核相仪，是为了解决同时远程在线测试高低压相位、核相、验电等难题而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能。用户可以根据实际需要选购同时带电流测试功能的无线探测。
本产品整套系统设备由全球卫星定位系统、基站、服务器机、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集系统）、GPS天线、4G天线、46天线、伸缩绝缘杆等组成。
全球卫星定位系统，支持接收器内置六十一多颗卫星授时模块，支持多种卫星导航系统(包括中国的BDS北斗卫星导航系统)、美国的GPS、俄罗斯的GLONASS、欧盟的GALILEO、日本的QZSS以及卫星增强系统(SBAS/WAS,EGNOS,GAGAN,MSAS)，包含32个跟踪通道可以同时接收6颗卫星授时系统的GNSS信号，并且实时联动授时及定位，确保随时校准。
基站：基站由多个基站组成，本系统设计可以兼容255个基站。基站采用金属外壳，安装于10kV变压器二次输出端，其内置GPS模块、4G模块、315MHz/433MHz无线通讯模块，分为参考标准源。基站将采集到的相位、幅值、频率等信息通过互联网传输给服务器。基站检测到的数据作为几A标准，采集量数据检测的数据经基站处理后比对。
探测器：探测器内部含有GPS模块、4G模块、315MHz/433MHz无线通讯模块。315MHz/433MHz无线通讯模块便于手持接收器近距离抄收使用。GPS模块、4G模块与授时器通讯传输数据。
手持接收器采用3.5寸彩屏液晶显示屏设计，内置GPS模块、4G模块、315MHz/433MHz无线通讯模块接收服务器发送的数据。也可以对采集器、基站抄表、接收器屏幕显示实时相位、电压、频率、电流等信息。具有X信号正常、X信号正常、A相、B相、C相、相同、异相、语音提示等功能，也可以对采集器、基站抄表、接收器显示内容有着识别。
伸缩杆：伸缩绝缘杆，拉伸单长约1.6米，收缩后约1米，轻便，具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。连接采集器，可以挂在线路中测试。
核相：空旷地面普通核相距离可达100m，卫星授时核相距离大于500km，能对IV～550kV的电压线路全智能核相。也可用于高压线路和完全密封的网柜低压感应点核相。其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相。非接触核相是将探测器逐渐靠近裸导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠！
技术参数

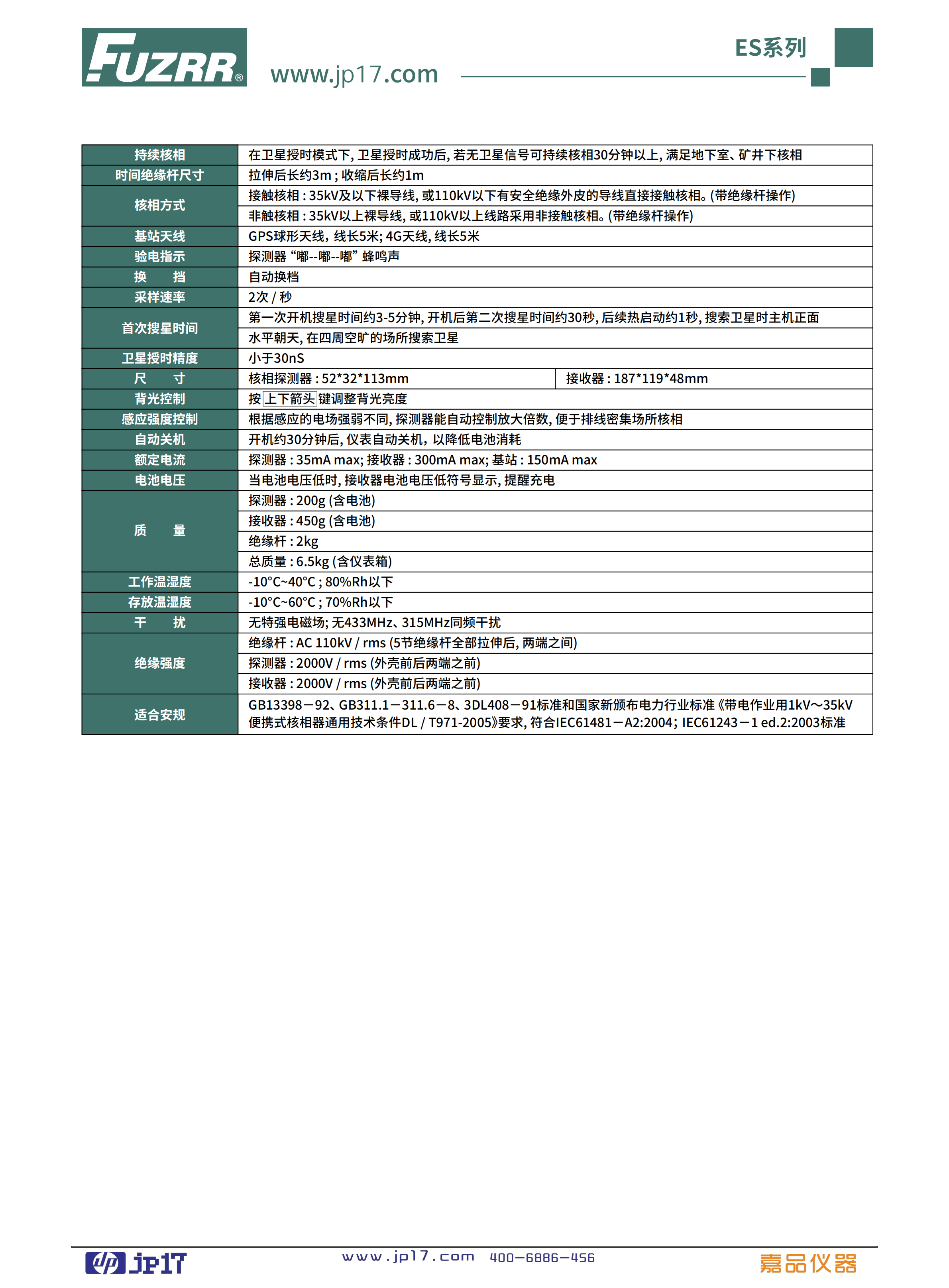

| 功能 | 网络基站定相核相、地下室没有任何通讯信号的场所定相核相，识别标准A相、B相、C相；卫星授时远程核相、普通核相、高低压线路核相、环网柜核相、开关柜核相、中置柜核相、频率、相位、相序、验电等测试 |
|---|---|
| 基站 | AC 380V（三相四线） |
| 电源 | 接收器：7.4V可充锂电池，连续工作约4小时；探测器：3.7V可充锂电池，连续工作约8小时 |
| 核相模式 | 基站定相核相模式、卫星授时模式、普通核相模式 |
| 通讯距离 | 探测器与接收器通讯距离约100m |
| 显示模式 | 3.5寸真彩液晶显示器 |
| 量程 | 核相电压等级：AC IV～550kV；相位：0°～360°；频率：45Hz～75Hz |
| 分辨率 | 1V；1°；0.1Hz |
| 精度（23℃±5℃，80%RH以下） | 基站定相核相、卫星授时核相：≤±5°；普通核相：≤±10°；频率：≤±2Hz |
| 功能 | XY两接收器显示的实时相位差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相；在210°～270°为异相或C相 |
| 语音功能 | A相、B相、C相、X信号正常，Y信号正常等语音功能 |
| 持续核相 | 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相 |
| 时间绝缘杆尺寸 | 拉伸后长3m；收缩后长约1m |
| 核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)；非接触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) |
| 基站天线 | GPS球形天线，线长5米；4G天线，线长5米 |
| 验电指示 | 探测器“嘟一嘟一蜂”鸣声 |
| 换挡 | 自动换档 |
| 采样速率 | 2次/秒 |
| 首次搜星时间 | 第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星 |
| 卫星授时精度 | 小于30nS |
| 尺寸 | 核相探测器：52×32×113mm；接收器：187×119×48mm |
| 背光控制 | 按上下箭头键调整背光亮度 |
| 感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 自动关机 | 开机约30秒后，仪表自动关机，以降低电池消耗 |
| 额定电流 | 探测器：35mA max；接收器：300mA max；基站：150mA max |
| 电池电压 | 当电池电压低时，接收器电池电压低符号显示，提醒充电 |
| 质量 | 探测器200g(含电池)；绝缘杆2kg；总质量6.5kg(含仪表箱) |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms (5节拉伸后全部拉伸，两端之间)；探测器：2000V/rms (外壳前后两端之间)；接收器：2000V/rms (外壳前后两端之间) |
| 适合安规 | GB13398-92、GB311.1—311.6—8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2005》要求，符合IEC61481—A2:2004、IEC61243-1 ed.2.2003标准 |
