规格参数
产品特点
| 核相电压 | 30V～550kV |
|---|---|
| 相位量程 | 0.0°～360.0° |
| 频率量程 | 30.00Hz～100.0Hz |
| 电压量程 | 30V～110kV |
| 射频频率 | 2.4GHz |
| 相位定性 | 同相：330°～360°和0°～30°；异相：90°～150°和210°～270° |
| 相位指示 | 相量图及数字同时显示 |
| 显示模式 | 3.5寸彩屏 |

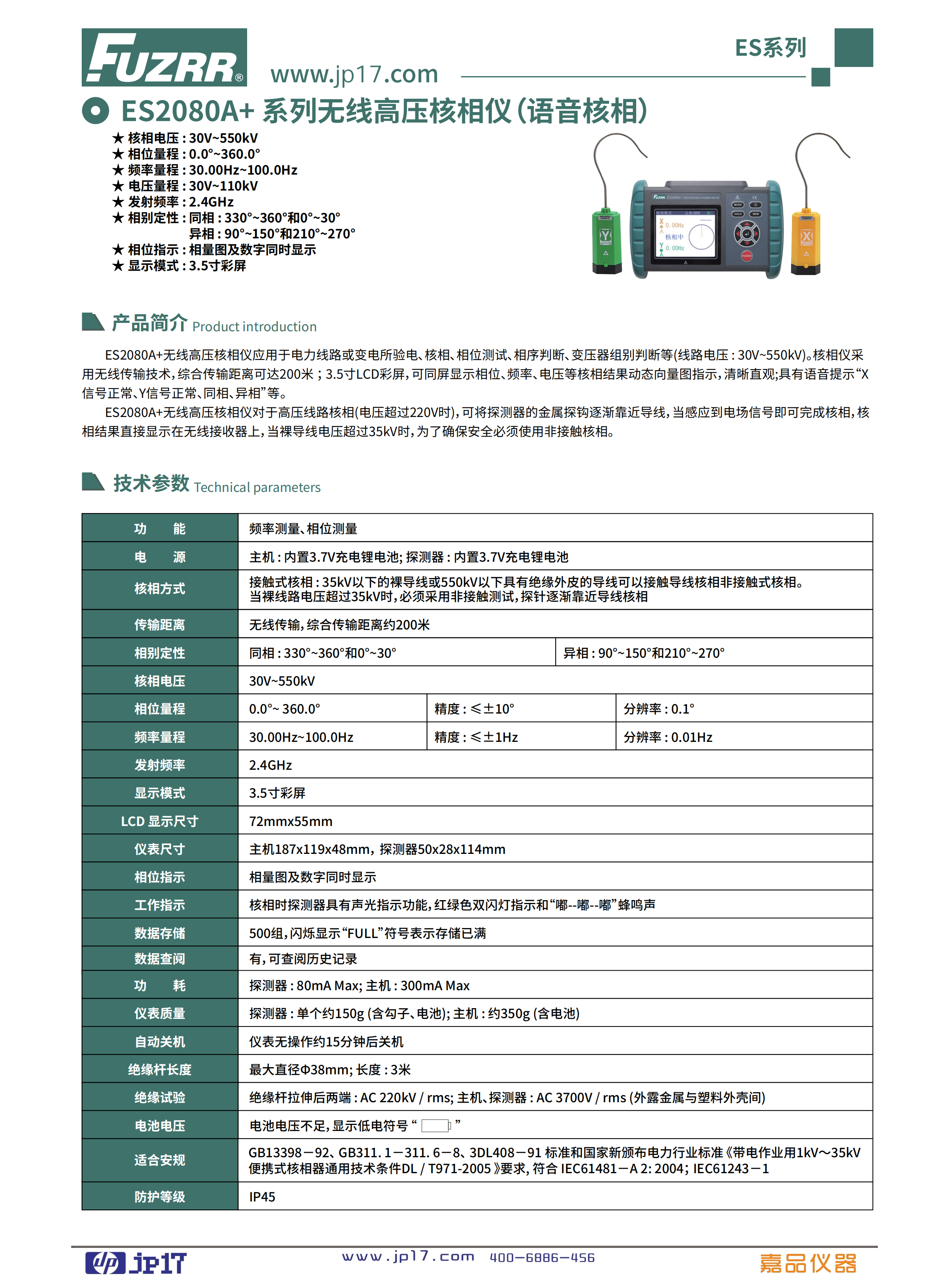

产品简介

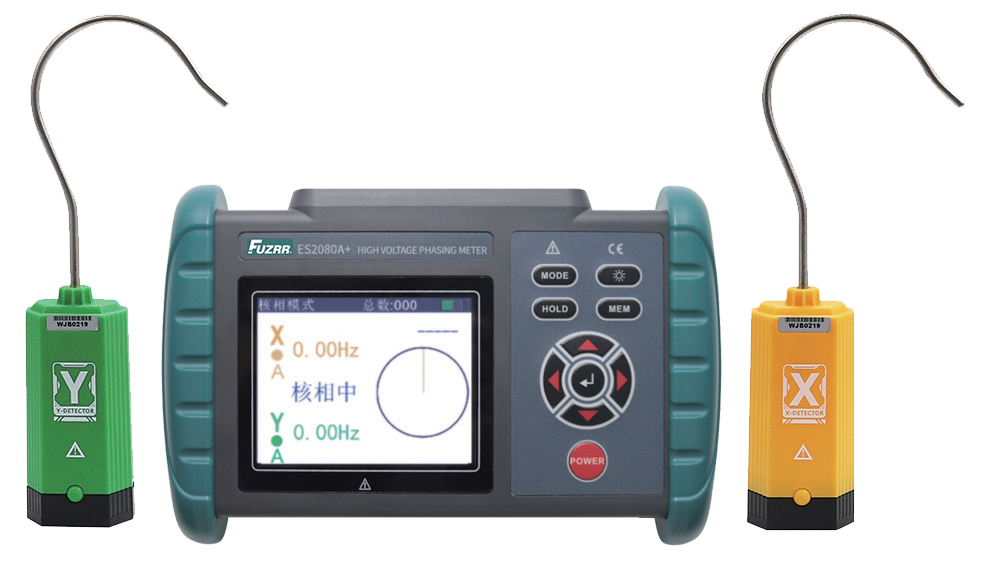

ES2080A+无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等（线路电压：30V～550kV）。核相仪采用无线电传输技术，符合传输距离可达200米；3.5寸TFT彩屏，可同时显示相位、频率、电压等信息及相量图指示，清晰直观。具有语音提示“X信号正常，Y信号正常，同相、异相”等。
ES2080A+无线高压核相仪对于高压线路核相(电压超过220V时)，将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，核相结果直接显示在无线接收器上；当裸导线电压超过35kV时，为了确保安全必须使用非接触核相。
技术参数
| 功能 | 频率测量、相位测量 |
|---|---|
| 电源 | 主机：内置3.7V充电锂电池；探测器：内置3.7V充电锂电池 |
| 核相方式 | 接触核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以直接接触导线核相。当裸导线电压超过35kV时，必须采用非接触检测，探测器逐渐靠近导线核相 |
| 传输距离 | 无线传输，综合传输距离约200米 |
| 相别定性 | 同相：330°～360°和0°～30°；异相：90°～150°和210°～270° |
| 核相电压 | 30V～550kV |
| 相位量程 | 0.0°～360.0°（精度：≤±10°，分辨率：0.1°） |
| 频率量程 | 30.00Hz～100.0Hz（精度：≤±1Hz，分辨率：0.01Hz） |
| 发射频率 | 2.4GHz |
| 显示模式 | 3.5寸彩屏 |
| LCD显示尺寸 | 72mm×35mm |
| 仪表尺寸 | 主机187×119×48mm，探测器50×28×114mm |
| 相位指示 | 相量图及数字同时显示 |
| 工作指示 | 核相时探测器具有声光指示功能，红绿色双闪灯指示和“嘟-嘟-嘟”蜂鸣声 |
| 数据存储 | 500组，闪亮显示“FULL”符号表示存储已满 |
| 数据查阅 | 有，可查阅历史记录 |
| 功耗 | 探测器：80mA Max；主机：300mA Max |
| 仪表重量 | 探测器：单个约150g (含勾子、电池)；主机：约350g (含电池) |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 绝缘杆长度 | 最大直径Φ38mm；长度：3米 |
| 绝缘杆试验 | 绝缘杆拉伸两端：AC 220kV/rms；主机、探测器：AC 3700V/rms (外露金属与塑料外壳间) |
| 电池电压 | 电池电压不足，显示低电压符号 |
| 适合安规 | GB13398—92、GB311.1—311.6—8、3DL408—91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2005》要求，符合IEC61481—A2:2004、IEC61243—1 |
| 防护等级 | IP45 |
