用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品特点
| 功能 | 接地电阻测量，对地电压测量低值电阻测量 |
|---|---|
| 电阻量程 | 0.01Ω~3000Ω |
| 电压量程 | 0.01V~600V AC |
| 测量方式 | 精密三线测量，简易两线测量 |
| 线路电压 | AC 600V以下测量 |
| 数据存储 | 500组 |

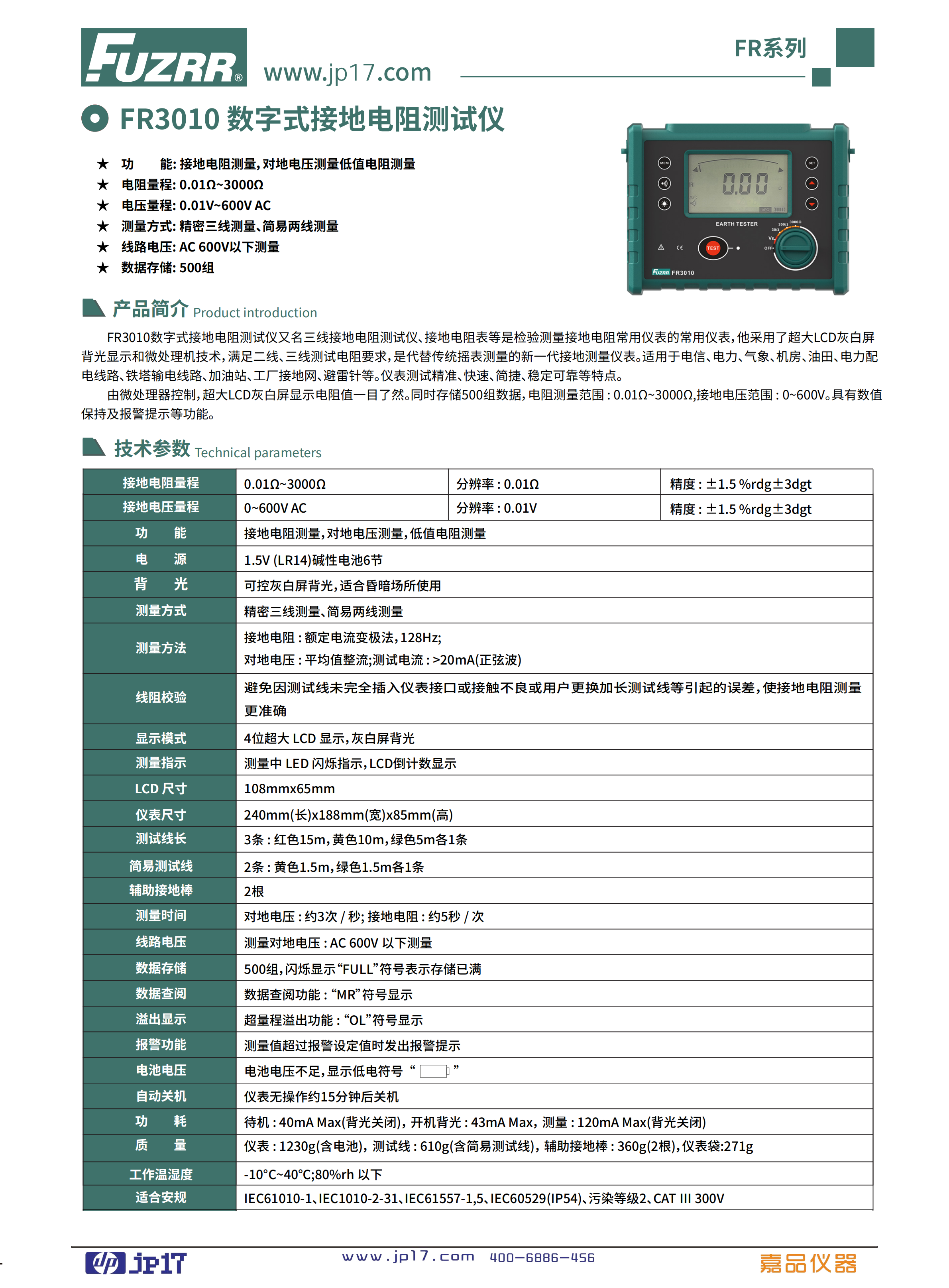

产品简介

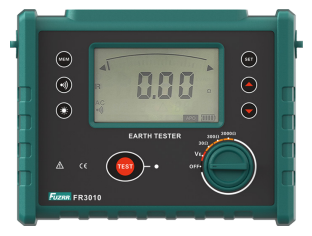

FR3010数字式接地电阻测试仪又叫三线接地电阻测试仪，接地电阻表等是检验测量接地电阻常用仪表的常用仪表。他采用了超大LCD灰白屏背光显示和处理机技术，满足二线、三线测试电阻要求，是代替传统摇表测量量的新一代地测量仪表。适用于电信、电力、气象、机房、油田、电力配电线路、铁路输电线、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。
由微处理控制,超大LCD灰白屏显示电阻值一目了然,同时存储500组数据,电阻测量范围：0.01Ω~3000Ω,接地电压范围：0~600V。具有数值保持及报警提示等功能。
技术参数
| 接地电阻量程 | 0.01Ω~3000Ω（分辨率0.01Ω，精度±1.5%rdg±3dgt） |
|---|---|
| 接地电压量程 | 0~600V AC（分辨率0.01V，精度±1.5%rdg±3dgt） |
| 功能 | 接地电阻测量,对地电压测量,低值电阻测量 |
| 电源 | 1.5V (LR14)碱性电池6节 |
| 背光 | 可控灰白屏背光,适合昏暗场所使用 |
| 测量方式 | 精密三线测量,简易两线测量 |
| 测量方法 | 接地电阻：额定电流变极法,128Hz；对地电压：平均值整流,测试电压：~20mA(正弦波) |
| 线阻校验 | 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差,使接地电阻测量更准确 |
| 显示模式 | 4位超大 LCD 显示,灰白屏背光 |
| 测量显示 | 测量中 LED 闪烁指示, LCD倒计数显示 |
| LCD尺寸 | 108mm×65mm |
| 仪表尺寸 | 240mm(长)×188mm(宽)×85mm(高) |
| 测试线长 | 3条: 红色15m, 黄色10m, 绿色5m各1条 |
| 简易测试线 | 2条: 黄色1.5m,绿色1.5m各1条 |
| 辅助接地棒 | 2根 |
| 测量时间 | 对地电压：约3次/秒；接地电阻：约5秒/次 |
| 线路电压 | 测量对地电压：AC 600V以下测量 |
| 数据存储 | 500组,闪烁显示“FULL”符号表示存储已满 |
| 数据查阅 | 数据查阅功能:“MR”符号显示 |
| 溢出显示 | 超量程溢出功能:“OL”符号显示 |
| 报警功能 | 测量值超过报警设定值时发出报警提示 |
| 电池电压 | 电池电压不足,显示低电压符号 |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 功耗 | 待机: 40mA Max(背光关闭)，开机背光：43mA Max，测量：120mA Max(背光关闭) |
| 质量 | 仪表:1230g(含电池), 测试线: 610g(含简易测试线), 辅助接地棒: 360g(2根), 仪表袋:271g |
| 工作温湿度 | -10℃~40℃;80%rh以下 |
| 适合安规 | IEC61010-1、IEC61010-2-31、IEC61557-1、5, IEC60529(IP54), 污染等级2, CAT III 300V |
