规格参数
产品特点
| 多种探测模式 | 经典定位模式，导线追踪模式，信号畸变量模式 |
|---|---|
| 多种探测频率 | 11种主动探测频率和3种被动探测频率 |
| 发射机多种信号输出方式 | 直接输出、卡钳耦合、感应法 |
|   | 发射机数字放大功功率输出，全自动阻抗匹配，全自动保护 |
|   | 电流方向判别（俗术频率），通过标定电流方向，排除 |
|   | 邻线干扰，防止跑锯错误 |

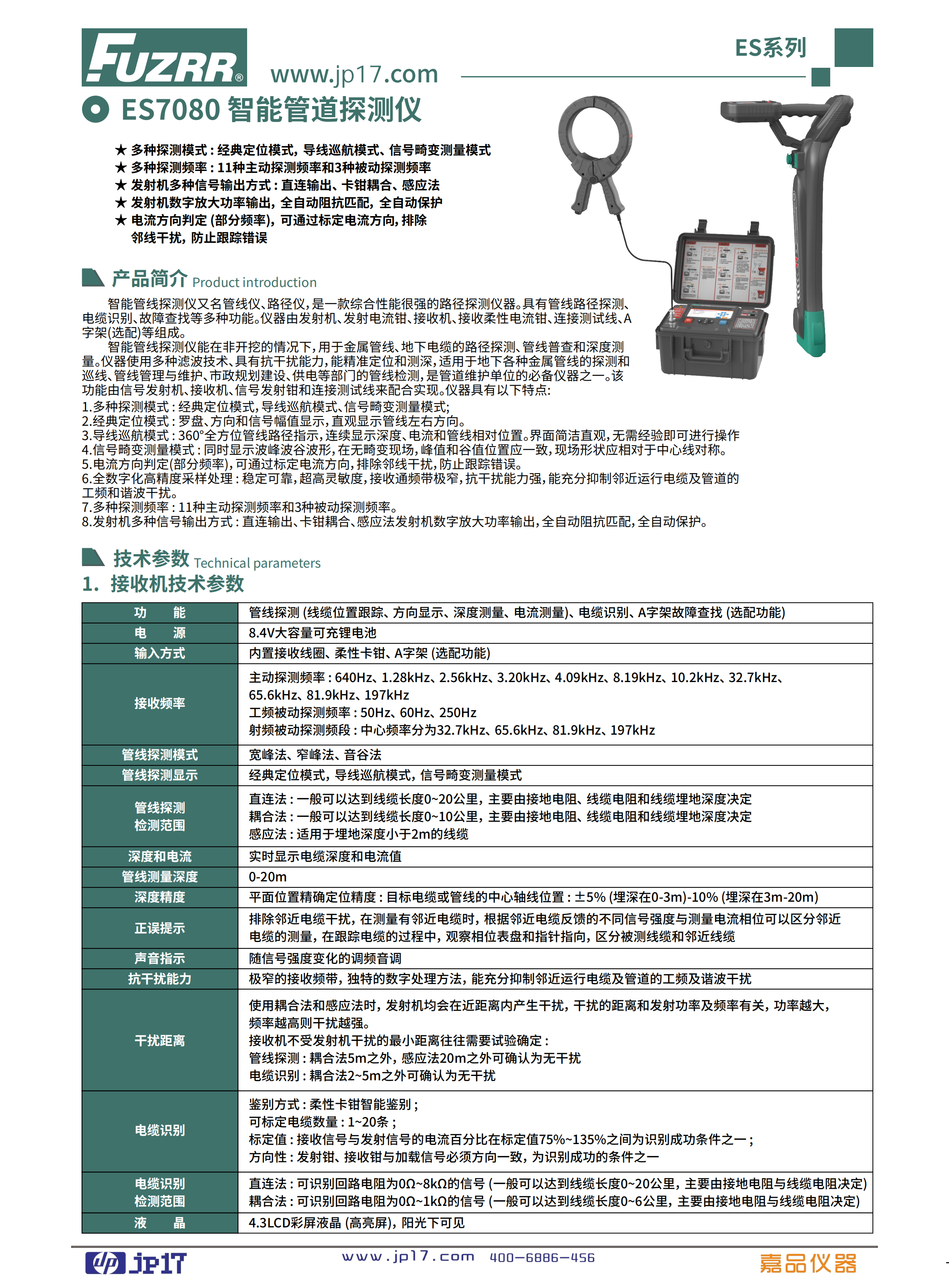

产品简介

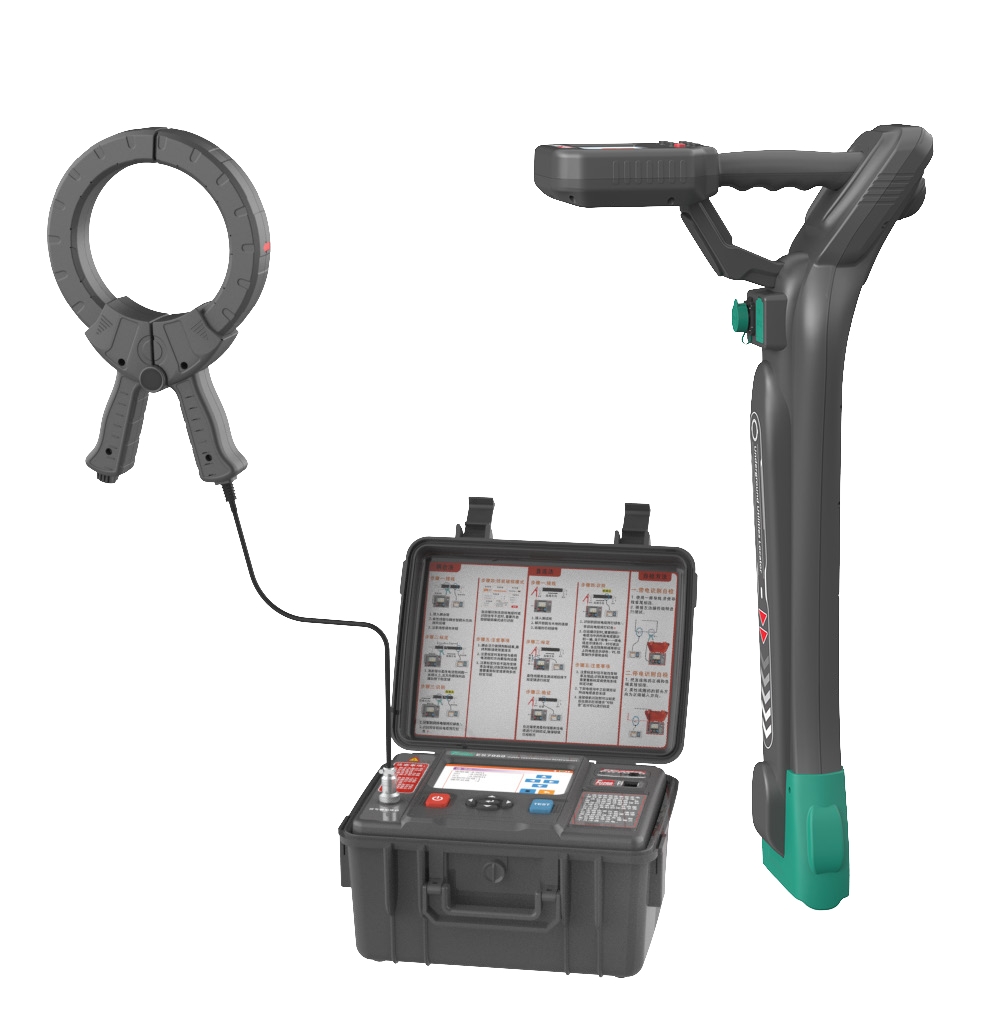

智能管线探测仪又名管线仪、路径仪，是一款综合性很强的路径探测仪器，具有管线径探测、电缆识别、故障探测等多种功能。仪器由发射机、发射电流钳、接收机、接收采集电流钳、连接测试线、A字架等组成。
智能管线探测仪能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管缝管和深度测量。仪器采用多种滤波技术，具有抗干扰能力强，能精准定位探测流程，适用于管井金属管道的探测和巡线、智慧管理和维护、市政规划建设、供电等部门的专业管线测量，是管道维护单位的必备仪器之一。该产品由信号发射机、接收机、信号发射钳和连接测试线等配套组成仪器具有以下特点：
1.多种探测模式：经典定位模式，导线追踪模式，信号畸变量模式；
2.经典定位模式：最大、方向和信号幅值显示，其直显信号左右方向；
3.导线追踪模式：360°全方位导线路径显示，连续显示最大、电流和线径相对位置，界面简洁直观，无需经验即可进行操作；
4.信号畸变量模式：全方位信号质量显示，在无轨联系件下，采用信号畸变量测量一样判断仪故障点（一般用于中心式定位）；
5.电流方向可识别（简称术频率），通过标定电流方向，排除邻线干扰，防挤挖，避免发生触电事故；
6.全数字化精度采样处理，稳定可靠，超高灵敏度，接收机频带宽，抗干扰能力强，能分别邻近运行电缆及管道的工频和谐波干扰。
7.多种探测频率：11种主动探测频率和3种被动探测频率。
8.发射机多种信号输出方式：直接输出、卡钳耦合、感应法发射机数字放大功率输出，全自动阻抗匹配，全自动保护。

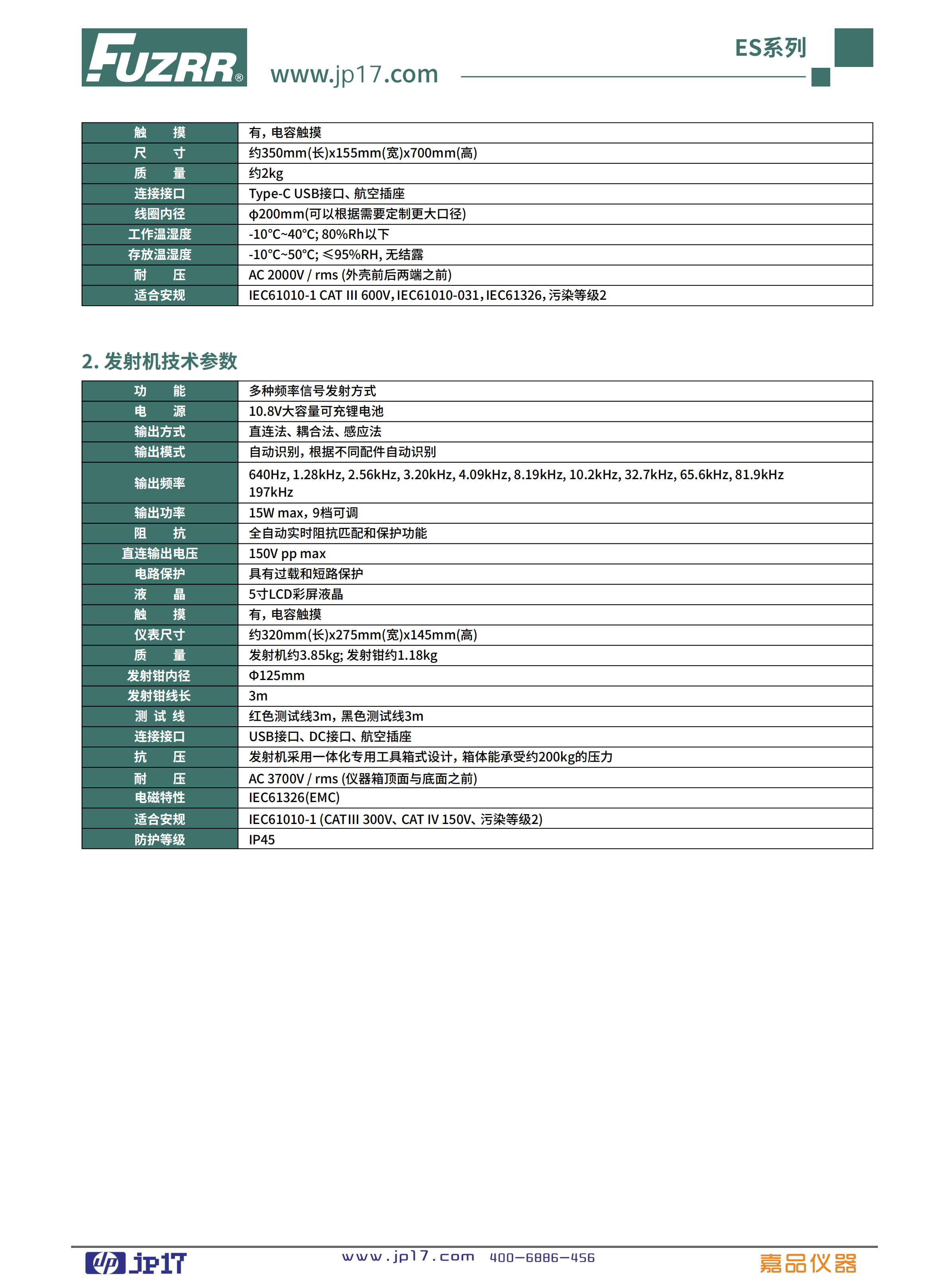

技术参数（1.接收机）
| 功能 | 管线探测（线线位置追踪、方向显示、深度测量、电流测量）、电缆识别、A字架故障查找(选配功能) |
|---|---|
| 电源 | 8.4V大容量可充电池 |
| 输入方式 | 内置接收线圈、柔性卡钳、A字架（选配功能） |
| 接收频率 | 主动探测频率：640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz；工频被动探测频率：50Hz、60Hz、250Hz；射频被动探测频率：中心频率为32.7kHz、65.6kHz、81.9kHz、197kHz |
| 管线探测模式 | 宽峰法、窄峰法、谷谷法 |
| 管线探测显示 | 经典定位模式，导线追踪模式，信号畸变量测量模式 |
| 管线探测检测范围 | 直连法：一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定；耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定；感应法：适用于埋地深度小于2m的线缆 |
| 深度和电流 | 实车显示电流深度和电流信度 |
| 管线测量深度 | 0-20m |
| 深度精度 | 平位置精确定位精度：目标电缆或管线的中心轴线位置：±5% (埋深在0-3m)~10% (埋深在3m~20m) |
| 正误提示 | 排除邻近电缆干扰，在测量有邻近电缆时，根据邻近电缆反馈的不同号强度与测量电流相位可以区分邻近电缆的测量值。在跟踪线缆的过程中，观察相位强度和指示指向，区分被测线缆和邻近线缆 |
| 声音指示 | 随信号强度变化的调频调调 |
| 抗干扰能力 | 极高的接收频率，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰 |
| 干扰距离 | 使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大，频段越高干扰越强；接收机不受发射机干扰的最小距离应视需要谨慎确定；管线探测：耦合法5m之外，感应法20m之外可确认为无干扰；电缆识别：耦合法2~5m之外可确认为无干扰 |
| 电缆识别 | 鉴别方式：柔性卡钳智能鉴别；可选定电缆数量：1~20条；标准值：接收信号与发射信号的电流百分比比标准值75%~135%之间为识别成功条件之一；方向性：发射钳、接收钳与接收信号该号方向一致，为识别成功条件之一 |
| 电缆识别检测范围 | 直连法：可以识别回路电阻为0Ω~8kΩ的信号（一般可以达到线缆长度0~20公里，主要由接地电阻与线缆电阻决定）；耦合法：可以识别回路电阻为0Ω~1kΩ的信号（一般可以达到线缆长度0~6公里，主要由接地电阻与线缆电阻决定） |
| 液晶 | 4.3LCD屏幕液(高亮屏)，阳光下可见 |
| 触摸 | 有，电容触摸 |
| 尺寸 | 约350mm(长)×155mm(宽)×700mm(高) |
| 质量 | 约2kg |
| 连接接口 | Type-C USB接口，航空插座 |
| 线圈内径 | Φ200mm(可以根据需要定制更大口径) |
| 工作温湿度 | -10℃~40℃;80%Rh以下 |
| 存放温湿度 | -10℃~50℃;≤95%RH,无结露 |
| 耐压 | AC 2000V / rms (外壳前后两端之前) |
| 适合安规 | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326,污染等级2 |
技术参数（2.发射机）
| 功能 | 多种频率信号发射方式 |
|---|---|
| 电源 | 10.8V大容量可充电锂电池 |
| 输出方式 | 直连法、耦合法、感应法 |
| 输出模式 | 自动识别，根据不同配件自动识别 |
| 输出频率 | 640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz |
| 输出功率 | 15W max,5档可调 |
| 阻抗 | 全自动实时阻抗匹配和保护功能 |
| 直连输出电压 | 150V pp max |
| 电路保护 | 具有过载和短路保护 |
| 液晶 | 5寸LCD彩屏液晶 |
| 触摸 | 有，电容触摸 |
| 仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
| 质量 | 发射机约3.85kg；发射钳约1.18kg |
| 发射钳内径 | Φ125mm |
| 发射钳线长 | 3m |
| 测试线 | 红色测试线3m，黑色测试线3m |
| 连接接口 | USB接口,DC接口，航空插座 |
| 抗压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
| 耐压 | AC 3700V / rms (仪器箱顶面与底面之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1 (CATIII 300V, CAT IV 150V, 污染等级2) |
| 防护等级 | IP45 |
