大行程影像测量
影像测量仪｜仪器选型选购指南
🔧 核心仪器

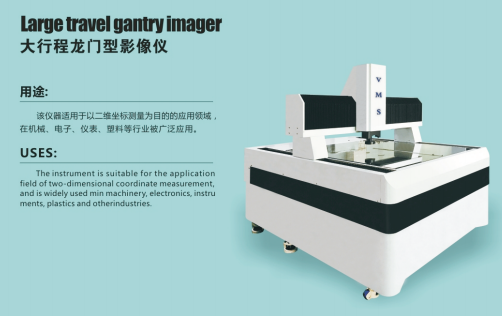

大行程影像测量仪；
XY 轴行程≥1000×800mm，支持大型工件测量，可定制更大行程。
✅ 选型关键要点
1
工作台行程：XY 轴行程≥1000×800mm，Z 轴行程≥300mm，支持大型工件测量，可定制更大行程
2
测量精度：定位精度≤±5μm，重复精度≤±3μm，光栅尺分辨率≤0.1μm，确保大型工件测量准确性
3

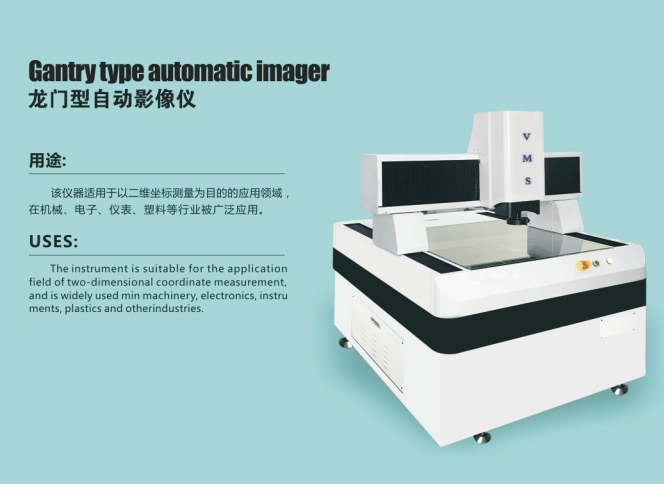

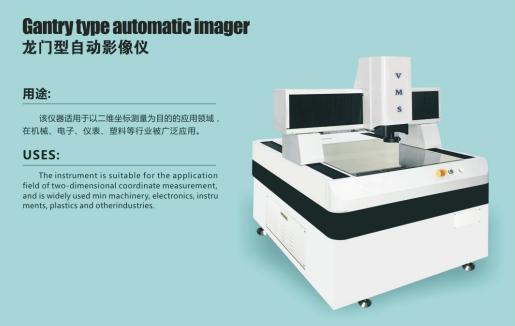

机身结构：采用龙门式或移动桥式结构，高刚性框架，减少机身变形，提升稳定性
4
台面承重：≥50kg，可放置大型工件（如钣金、大型模具、航空零部件），台面平整度≤0.003mm/m
5
驱动系统：采用伺服电机 + 精密滚珠丝杆，运行平稳，定位精准，无抖动
6
镜头与相机：高分辨率远心镜头+300 万像素以上工业相机，支持自动变倍，适配不同尺寸测量
7
软件功能：支持多工位连续测量、CAD 图纸比对、大面积扫描，可处理海量测量数据
8
安全防护：配备行程限位、急停按钮、防撞装置，避免大型工件碰撞设备
9
环境适应性：具备恒温控制功能，可在 20±2℃环境下稳定工作，减少温度对测量精度的影响
10
安装要求：需固定安装在平整地面，配备隔振装置，避免振动影响测量结果
💡 温馨提示
1
大型工件（如钣金、大型模具、航空航天零部件）检测优先选择，避免常规机型行程不足
2
采购前核算实验室地面承重，确保地面能承受设备及工件重量，避免地面塌陷
3
要求厂家提供专业安装调试服务，大型设备安装难度大，需专业人员操作
4
关注设备的运行稳定性，优先选择核心部件（伺服电机、光栅尺）为知名品牌的机型
5
提前规划设备安装空间，包括机身尺寸、操作空间，避免安装后无法正常操作
