产品概述

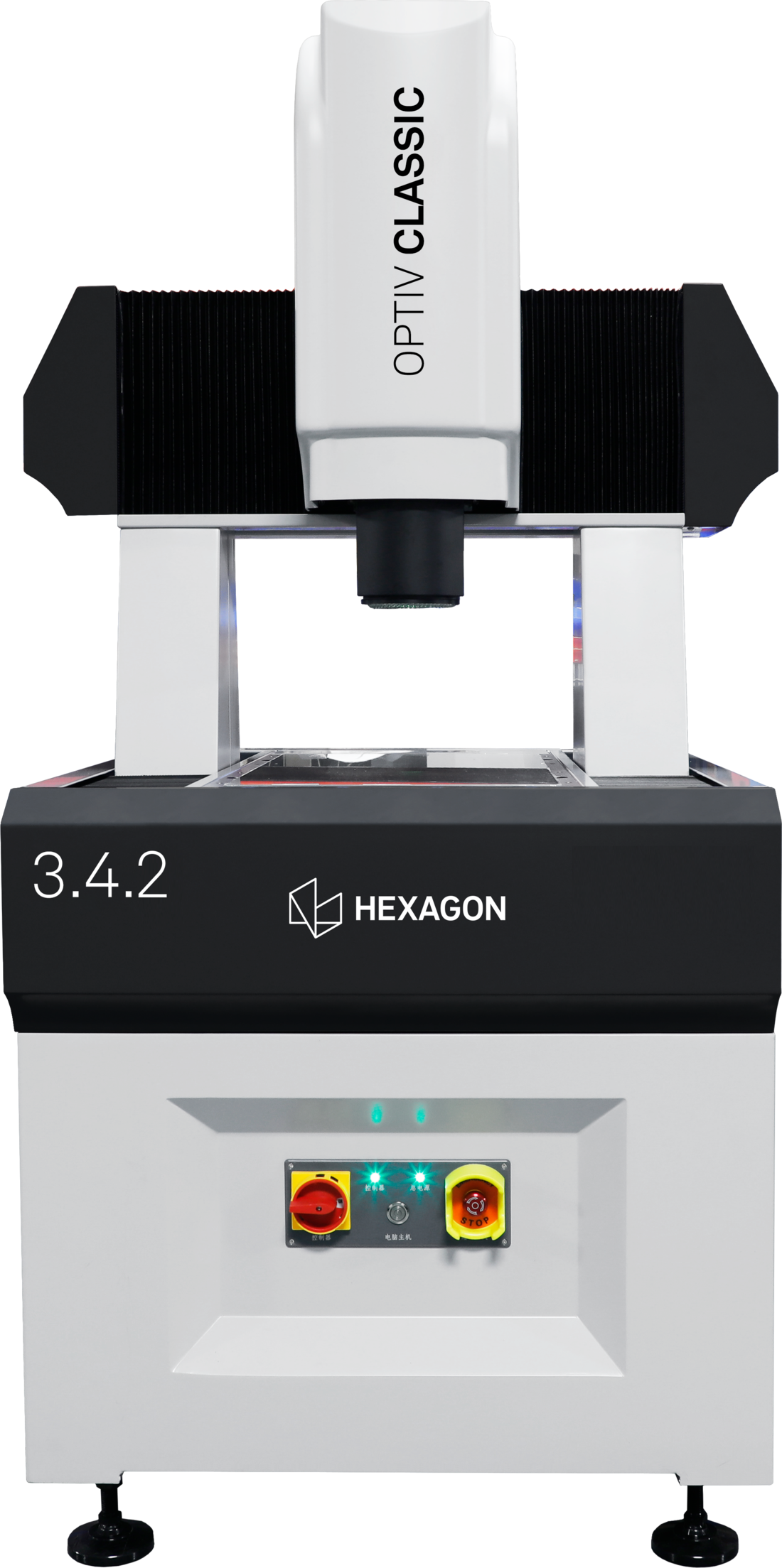

OPTIV CLASSIC 系列同时兼顾高效率与高精度,该系列行程覆盖范围从200MM到1500MM,专业技术保障大行程的线性精度,具有高速度,高测量效率特点,随着整体结构和控制系统的升级, 该机型较普通版本速度提升 30%。

技术特点
01 超高速,大量程
02 采用高精度花岗岩基座和横梁,整体结构稳定
03 进口高精度开放式光栅系统
04 配置工业级彩色 CCD 相机
05 配置六环八区环形光源,可程控光源的不同区段强度,以满足不同测量位置的光源需求
06 自动变焦镜头
07 配置操作简便的专业测量软件
08 可选配共聚焦白光传感器
09 可选AI寻边
产品参数
型号Model | 外形尺寸Dimension(mm) | 工作台承重Max.Load(kg) | 机器重量Weight(kg) |
3.4.2 | 960 × 1010 × 1771 | 25 | 480 |
3.4.3 | 960 × 1010 × 1771 | 25 | 500 |
5.6.3 | 1090 × 1439 × 1660 | 30 | 900 |
6.8.3 | 1190 × 1639 × 1660 | 30 | 1050 |
8.10.3 | 1390 × 1839 × 1660 | 35 | 1450 |
12.15.3 | 1800 × 2742 × 1660 | 40 | 4500 |
❓ 常见问答 6 查看更多 →
问:影像仪真的测不了平面度吗?
答:影像仪可借助 2.5D / 激光做参考性高度与轮廓测量,但平面度、位置度这类需建立基准体系的形位公差仲裁值要以三坐标为准。体系审核与客诉判定场景,别用影像数据硬顶。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:三坐标能测 2D 尺寸吗?
答:能,但慢且贵:探针逐点接触,单件分钟级,还要占恒温机房。批量 2D 特征交给影像仪(秒级、非接触、无需机房),三次元留给 3D 与仲裁。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:复合式测量仪一台顶两台吗?
答:特征覆盖上是:影像 + 测头同机,2D/3D 都能测。节拍上不是:换传感器有切换时间,大批量场景仍是两条专线更快。品类多、批量中等、场地紧张时复合式最划算。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:我已经有一台影像仪,第二台买什么?
答:看图纸:如果审核 / 客诉卡在形位公差,第二台上三坐标(入门 FLY654);如果卡在 2D 节拍,第二台上自动 CP 款或闪测,做产线分工。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:深腔多深三坐标能测到?
答:取决于探针配置:标准针、加长针、星形针组合可达数十至数百毫米,但要核算针的刚性(加长后易触发触发误差)。把最深腔的深度与孔径发我们,做探针可达性预评审。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:两台设备的精度怎么横向比较?
答:不能直接比:影像仪精度是 2D 平面量(Exy=(a+L/200)μm),三坐标是 3D 空间量(E=(a+L/300)μm)。正确做法是按特征类型各对各家公差——见《影像测量仪量程与精度怎么选》与《三坐标测量机量程与精度怎么选》。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
