Leitz PMM-G 大尺寸高精龙门三坐标测量机

分类 尺寸测量 > HEXAGON > 超高精度三坐标测量机 适用行业 五金金属配件 、 汽车零部件制造 、 数控机床加工 摘要 Leitz,高精度龙门测量机,大尺寸三坐标
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

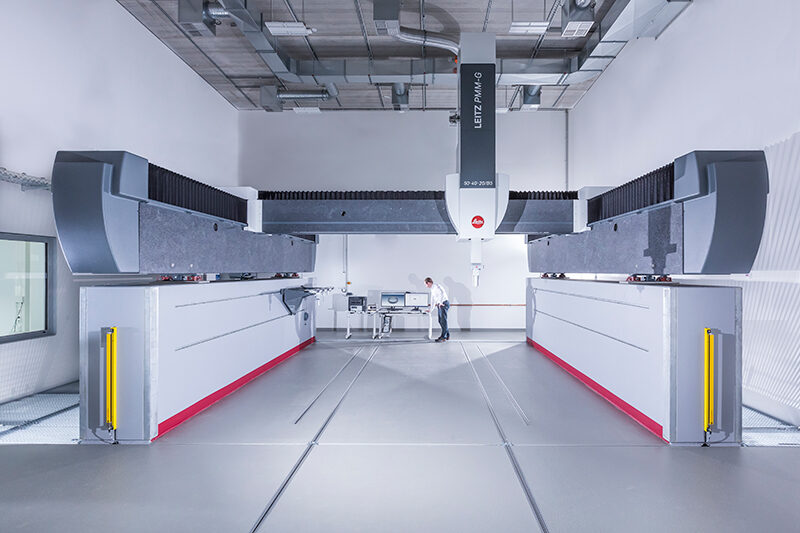

Leitz PMM-G 采用全新的龙门式设计理念,为大型工件的输送提供便利,行程范围可达7000 x 4000 x 3000 mm,可检测齿轮外径尺寸从10-4450mm。稳固的一体式U 型地基,可以最大限度的降低运动部件的质量,从而保证了极高的精度水准。

通过测头承载平台SENMATION,可以实现多种形式传感器集成在一台PMM-G上使用,增加了系统测量的灵活性,测量能力实现从传统接触式到光学非接触式,从固定式测头到可分度旋转测头,从常规几何尺寸到微观几何量的扩充。


技术特点

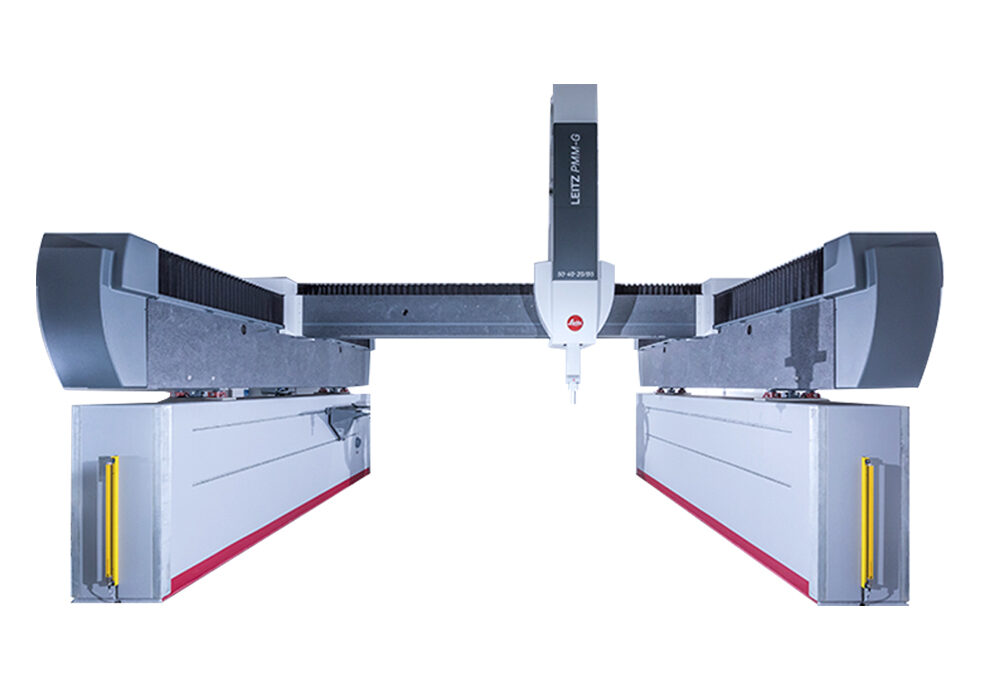

01 Leitz PMM-G系列是采用龙门落地式设计的高精度坐标测量机。其高架移动龙门设计使得移动部件的质量最小化。X、Y向厚重的花岗岩导轨采用2点式支撑安装方式。陶瓷Z轴配有精密导向系统

02 坚固的花岗岩导轨

采用龙门式结构,横梁通过接合技术进行连接,避免任何不必要的侧向力

03 各轴采用空气轴承

配备具有故障安全保护措施以及电子气隙监控装置,从而确保精密、无磨损的运动,保证长期的使用寿命,工作噪声小

04 陶瓷 Z 轴

采用大截面,可抗扭转并对温度影响不敏感,在18-22℃内确保精度

05 超长 Z 轴

超长定制Z轴,几乎不存在测量上的局限

06 支持长探针

采用LSP-S系列扫描探测系统,快速而精准

07 采用高分辨率光栅系统

系统分辨率高达0.005um, 保证了机器精准定位及高重复性

08 隔振技术

采用主动式减振,从而隔离地面振动对机器精度的影响

09 地基的水平

采用高度控制系统进行调整,独立于被测工件的重量。使得机器的高精度在复杂的环境条件下也能得到

10 X 轴双驱动和双光栅测量系统

有助于机器的动态特性,并保证绝对同步的运行

11 完善的安全与碰撞保护

避免碰撞,减少维修成本

12 配置安全设备

在测量机前后安装激光扫描器

13 整合温度传感器

温度变化时对误差进行补偿

产品参数

型号
行程范围(mm)
外形尺寸(mm)
30.20.123000*2000*12005050*4900*4370
40.20.124000*2000*12006050*4900*4370
50.20.125000*2000*12007150*4900*4370
60.20.126000*2000*12008150*4900*4370
70.20.127000*2000*12009550*4900*4370
30.30.123000*3000*12005050*5900*4370
40.30.124000*3000*12006050*5900*4370
50.30.125000*3000*12007150*5900*4370
60.30.126000*3000*12008150*5900*4370
70.30.127000*3000*12009550*5900*4370
50.40.125000*4000*12007150*7100*4370
60.40.126000*4000*12008150*7100*4370
70.40.127000*4000*12009550*7100*4370
50.45.125000*4500*12007150*7600*4370
60.45.126000*4500*12008150*7600*4370
70.45.127000*4500*12009550*7600*4370
30.20.163000*2000*16005050*4900*4770
40.20.164000*2000*16006050*4900*4770
50.20.165000*2000*16007150*4900*4770
60.20.166000*2000*16008150*4900*4770
70.20.167000*2000*16009550*4900*4770
30.30.163000*3000*16005050*5900*4770
40.30.164000*3000*16006050*5900*4770
50.30.165000*3000*16007150*5900*4770
60.30.166000*3000*16008150*5900*4770
70.30.167000*3000*16009550*5900*4770
50.40.165000*4000*16007150*7100*4770
60.40.166000*4000*16008150*7100*4770
70.40.167000*4000*16009550*7100*4770
50.45.165000*4500*16007150*7600*4770
60.45.166000*4500*16008150*7600*4770
70.45.167000*4500*16009550*7600*4770
30.20.203000*2000*20005050*4900*5570
40.20.204000*2000*20006050*4900*5570
50.20.205000*2000*20007150*4900*5570
60.20.206000*2000*20008150*4900*5570
70.20.207000*2000*20009550*4900*5570
30.30.203000*3000*20005050*5900*5570
40.30.204000*3000*20006050*5900*5570
50.30.205000*3000*20007150*5900*5570
60.30.206000*3000*20008150*5900*5570
70.30.207000*3000*20009550*5900*5570
50.40.205000*4000*20007150*7100*5570
60.40.206000*4000*20008150*7100*5570
70.40.207000*4000*20009550*7100*5570
50.45.205000*4500*20007150*7600*5570
60.45.206000*4500*20008150*7600*5570
70.45.207000*4500*20009550*7600*5570
30.30.253000*3000*25005050*5900*6570
40.30.254000*3000*25006050*5900*6570
50.30.255000*3000*25007150*5900*6570
60.30.256000*3000*25008150*5900*6570
70.30.257000*3000*25009550*5900*6570
50.40.255000*4000*25007150*7100*6570
60.40.256000*4000*25008150*7100*6570
70.40.257000*4000*25009550*7100*6570
30.30.303000*3000*30005050*5900*7570
40.30.304000*3000*30006050*5900*7570
50.30.305000*3000*30007150*5900*7570
60.30.306000*3000*30008150*5900*7570
70.30.307000*3000*30009550*5900*7570
50.40.305000*4000*30007150*7100*7570
60.40.306000*4000*30008150*7100*7570
70.40.307000*4000*3000


MPEE:自2.0起
