产品概述

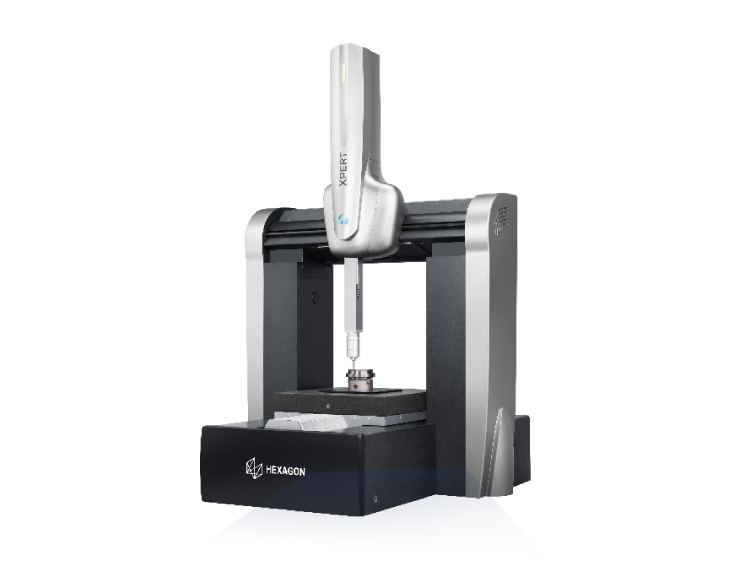

xpert高精度测量机领域的典范
xpert固定桥式高精度三坐标测量机（cmm）是海克斯康整合多年来精密测量系统制造和应用经验，全新自主研发的国产最高精度测量机，是面向基本特征和复杂几何特征高精度检测需求的理想解决方案。

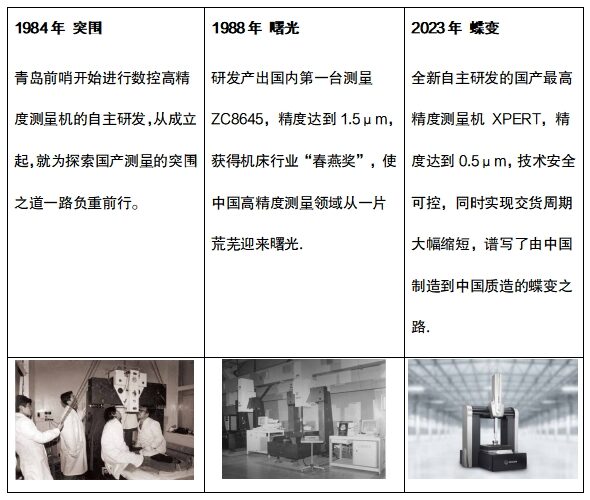

40载本土经验传承，与中国市场同频共振
海克斯康中国技术的每一次飞跃，都是中国制造发展的主角。从1984年开始三坐标测量机的本地化研发进程，到1988年研发出国内首台高精度桥式固定测量机zc8645，再到全新自主研发的国产最高精度测量机xpert。海克斯康中国深耕本土化研发创新40年，始终与客户需求同频共振，对高精度应用有丰富的经验。
领跑国产最高精度，多项技术匠心独运
xpert汇聚领先科技，测量精度高达0.5μm，持续刷新国产测量精度。拥有新型平衡气缸与支架柔性连接结构等多项技术，采用整体花岗岩框架结构等经典设计，提供卓越的高精度及高稳定性。

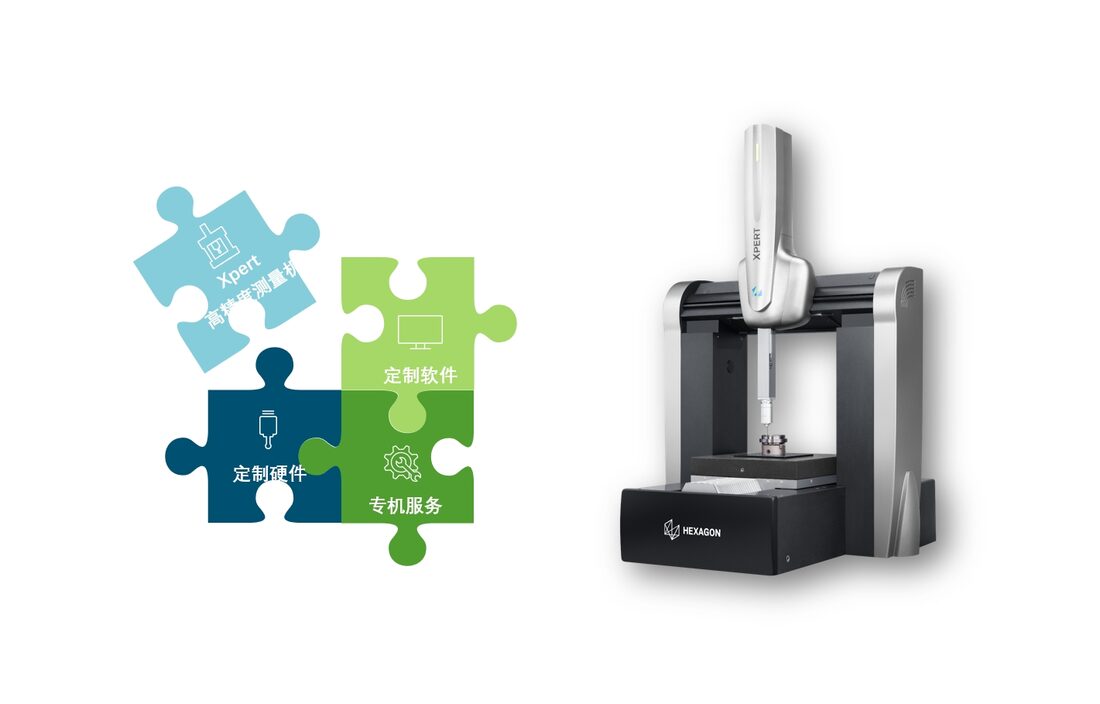

随需应变，多场景灵活拓展
xpert打造了面向rv减速器、齿轮、叶片、半导体等检测场景的特色专机平台,在保留原有高精度测量机优势的基础上，具有更加灵活的拓展功能，可用于各种应用方案的集成。

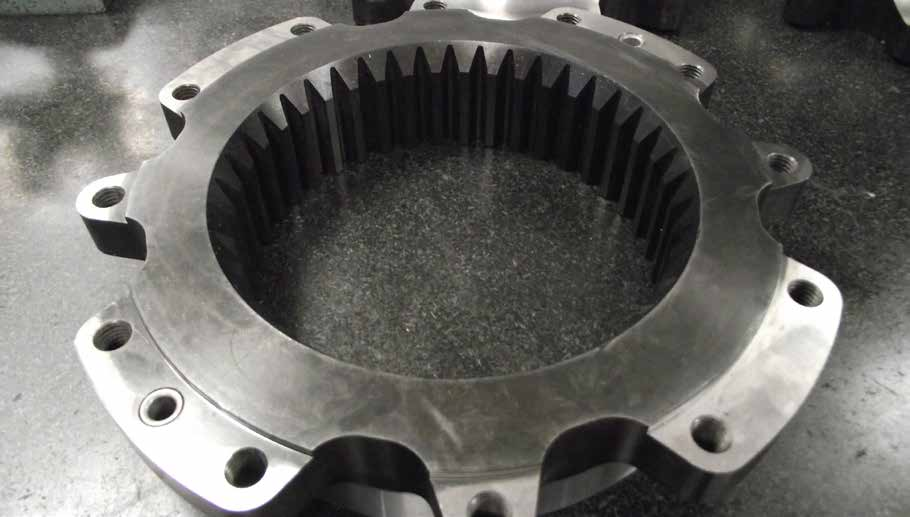

rv减速器高精度检测
rv减速器，是工业机器人的核心组件。因其具有较高的刚度和回转精度，一般被放置在工业机器人的大臂、肩部等重负载位置，是机器人的‘关节’。xpert固定桥式三坐标测量机可覆盖rv减速器各主要零部件的检测需求，零件测量效率提升近1倍。

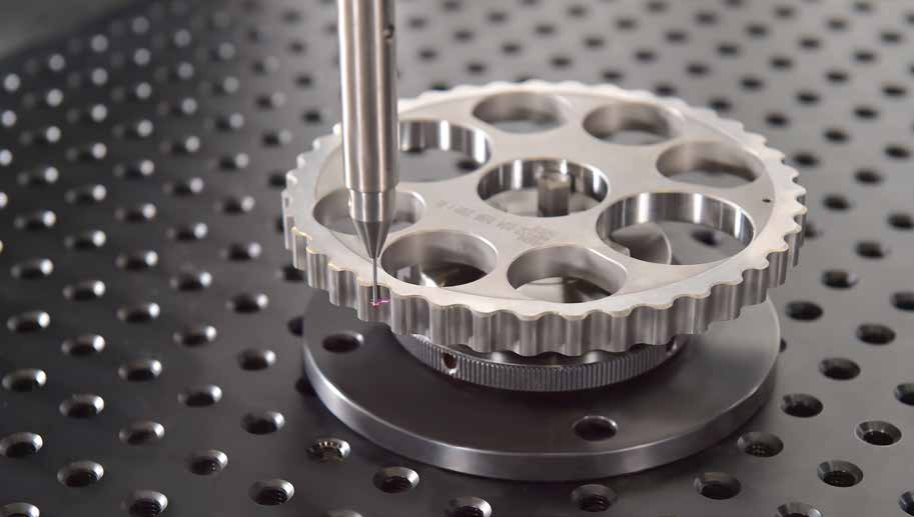

齿轮高精度检测
在进行复杂的齿轮测量时，xpert固定桥式三坐标测量机能够以最高精度完成其测量任务，尤其是对于具有严格公差要求的零部件更是如此。基于xpert优异的速度和加速度，在具备高精度的同时，也提供了更高的检测效率，从而显著减少检测成本和设备的闲置时间。

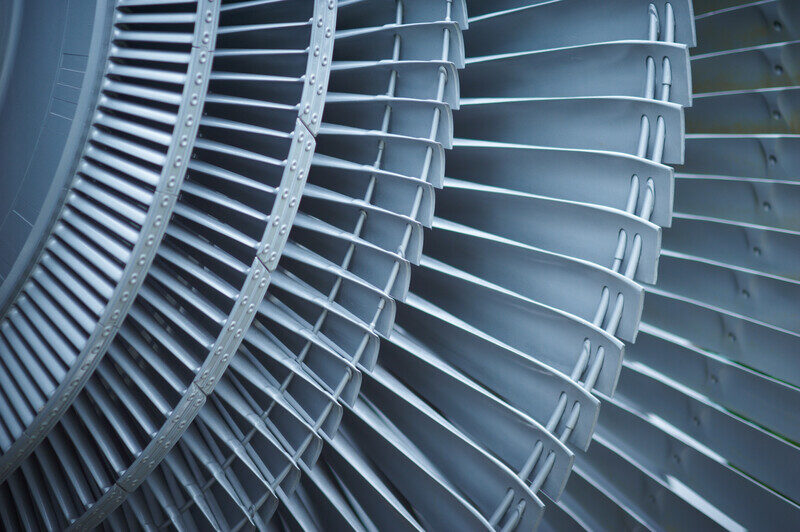

叶片高精度检测
快速精确地获取叶片表面的尺寸数据，对于提高叶片加工质量、保证整机设备工作性能等都有重要意义。xpert可为叶片检测提供可定制化开发的装夹、全尺寸的测量与检测、高效的测量程序编制、全面准确的图形分析报告等一站式解决方案。

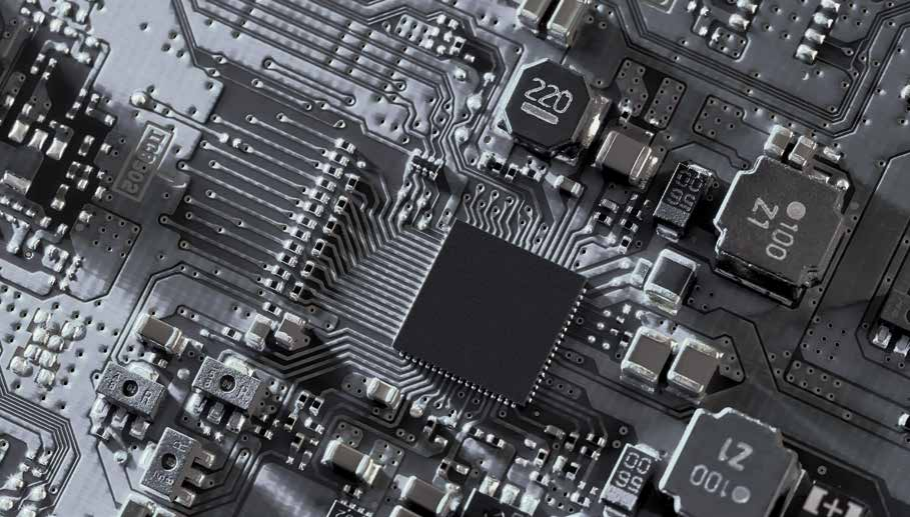

半导体高精度检测
“类型多，产品精”是半导体行业的特点之一，xpert基于先进的传感器技术和40多年的成熟经验沉淀，可满足半导体行业多样化零部件的亚微米级的测量与检测，对于半导体行业零部件微小、轻薄、易变形的特点可提供低测力的探测系统支持。
驱动多行业转型，向卓越质量工程加速攀升
当前“中国制造”正进入量变向质变转变的关键期，但大多数企业质量管理能力不高，缺少质量精益管控的关键工具和国产高性价比方案，仍处在价值链的中低端，难以完成价值链跃迁。
xpert拥有高达0.5μm的测量精度与强大的软件评估功能，始终能从容应对多行业、多场景复杂精密零件检测需求，助力模具检测、航空航天、精密制造及电子行业等多种高精度领域打造卓越质量工程。
技术特点
滑架外罩有足够刚性，降低引起的滑架振动的几率；外罩的装配对平衡支架产生形变小进而对机器精度影响甚微；减少螺钉的使用，方便拆装外罩。
02 增强型的滑架和平衡支架
优化结构和材质，提升刚性和稳定性，严格执行时效工艺，使平衡支架的焊接应力，滑架铸造应力趋于平衡稳定状态。
03 精密三角梁
结构重心更低，机器稳定性高；滑架和气浮导向结构紧凑，允许机器有较好的运动性能和较高的测量效率；三角梁的导向精度高，气浮轴承的气浮刚性稳定；确保机器精度的一致性和稳定性。
04 整体花岗石封闭框架
封闭框架确保了测量机的长久稳定性。大刚性的导向轴可以保证在整个测量范围内机器精度的高度一致性。
05 移动工作台
移动台组件采用中心布置的丝杠驱动，确保运动高效无扭摆倾斜。双燕尾气浮导轨，确保导向系统的高重复性和高精度稳定性。
06 稳定的花岗石定台
得益于花岗石的优良特性，花岗石封闭框架结构确保了测量机主体结构的稳定性；借助一整套加工检验工装，大大提高了三向气浮导轨的研磨精度。
07 电气优化
严格防范静电干扰，所有金属零部件接地；按照车间型的要求，改善电机轴承等热源的隔热和散热条件；调整动台电机减速比，优化电机的工作状态；避免温度传感器暴露于外界环境；优化标准扫描测力参数。
08 多楔带传动系统
多楔带平带代替同步带，消除传动中的周期振动对机器的干扰；采用VFT技术，用弹性连接的方式，隔除带的抖动对机器的干扰。
09 固定桥设计
允许被测工件可以不受限制的从各个方向放置到检测平台上。允许使用更长的测针或者加长杆，减少探针更换，测量空间的利用率高。
10 精密滚珠丝杠传动
优化提升传动机构和导向机构的行走平行度，通过柔性二维滑台连接驱动动台运动，有效释放垂直于丝杠传动方向的位移量，确保机器兼具良好的加速性、定位精度以及优异的扫描性能。
11 气浮轴承导向
新型气浮块的气浮刚性一致性高，结构刚性好；精密减压阀提供精准稳定的工作气压；叶型弹性板、新型碟簧确保提供给气浮导向机构平稳的弹性预紧力。
产品参数
| 型号 | 行程范围(mm) | 外形尺寸(mm) |
| 06.05.05 | 600×500×500 | 1927×1596×3082 |
| 06.08.06 | 600×800×600 | 1927×2012×3082 |
| E0 | 自0.5μm起 |
