EAGLE通用型手动影像测量仪

分类 尺寸测量 > HEXAGON > 影像测量仪 适用行业 五金金属配件 、 数控机床加工 、 外观结构件加工 摘要 EAGLE通用型,手动影像测量仪
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

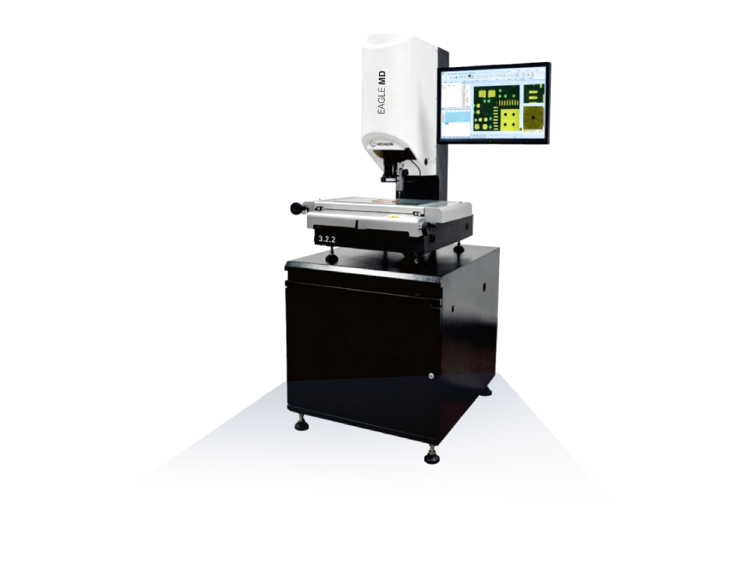

EAGLE 系列手动影像测量仪完美结合了传统光学和最新计算机图像处理技术,可以对产品平面的点、线、圆等基本元素作精密测量,测量精度高,并且具有 SPC 统计分析功能。


技术特点

01 00 级高精度的花岗岩底座和立柱

02 精密的V 型导轨和高精度无牙螺杆传动

03 高分辨率高清工业相机

04 0.7X~4.5X 手动变焦镜头

05 Z 轴自动升降

06 自动对焦

07 绿色 LED 透射光,两环表面环形光

08 配备 METUS 软件

09 可选择 MCP 接触测头

产品参数



型号

外形尺寸(mm)

工作台承重(kg)

机器重量(kg)

Lx

Ly

Lz

3.2.2

640

700

1630

15

260

4.3.2

740

850

1630

15

340

5.4.2

810

1150

1710

15

550



环境要求


影像仪室温度要求: Room Required Specifications

房间温度(温控间) Room Temperature

18~22°C

温度梯度(时间) Temperature Gradient(in time)

1°C/h

温度梯度(时间) Temperature Gradient (in time)

2°C/24h

温度梯度(空间)Temperature Gradient(in thevolume)

1°C/m

影像仪室湿度要求:Humidity Required Specifications

空气相对湿度 Relative humidity

40-70%

电源要求: Electrical requirementse

电压Voltage

220 V±10%

频率Frequency

50/60 Hz

耗电量 Power consumption

500VA

用电设备要求接地可靠: 接地电阻小于 4 欧姆A good earth ground (less than 4 Ω) is required for reliable operation of the electrical controls.

气源要求: Air requirements

最小供气压力 Air pressure:0.5 MPa(5 bars)输入到控制单元的流量(ANR)UNIISO 8778: 800 NI/min

耗气量 Power consumption (ANR) UNI ISO 8778 :150 N/min
