Super Volume 1V CT检测方案

型号:Super Volume 1V CT
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

行业检测难点:

在精密电子、芯片、连接器及小型压铸件等领域,产品通常具有多材料复合嵌套、内部结构复杂、特征尺度微小等特点。小型铸件内部的微孔隙、微缩松等缺陷尺寸微小、分布离散,传统检测方式难以准确定位其空间位置,并实现尺寸、体积等关键参数的量化分析。同时,芯片及精密电子器件多为高价值部件,破坏性检测不仅成本高、风险大,也难以满足批量化、全面化检测需求。

面临挑战:

精密部件中的缺陷通常处于微米级尺度,对检测系统的空间分辨率、射线穿透能力和放大倍率提出了更高要求。若射线源分辨率不足、穿透力不够或放大倍数受限,将直接影响成像质量和缺陷识别能力,导致微小缺陷漏检或误判。例如,BGA 焊点中的虚焊、微裂纹往往仅有数微米大小,同时还可能伴随金属嵌件与塑胶基体、陶瓷与金属等多材料组合结构,易产生伪影干扰,增加缺陷分析难度。

方案应用介绍:


Super Volume 1V CT

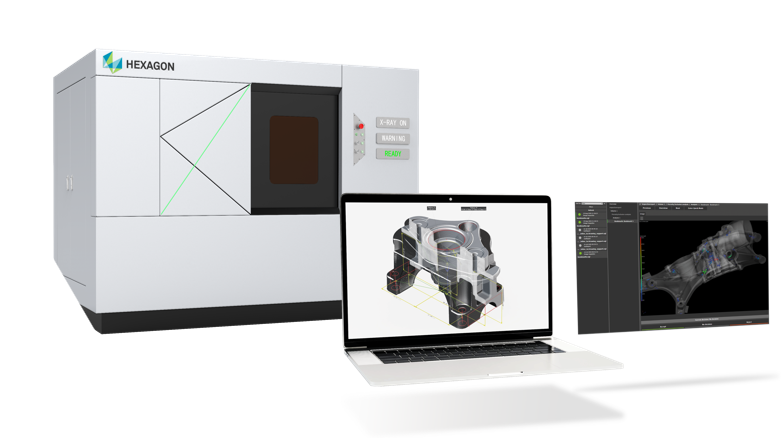

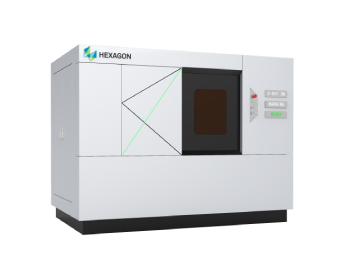

海克斯康 Super Volume 1V 是一款高精度微焦点工业 CT 系统,采用自屏蔽机柜设计,符合国家辐射安全标准。系统搭载全花岗岩机身与高精密运动控制平台,具备优异的稳定性、抗振性能和扫描适应性,可满足多类型样品的高精度检测需求。凭借失效分析、结构分析、缺陷分析、精密测量及逆向工程等能力,Super Volume 1V 广泛适用于连接器、注塑件、锂电池、芯片、集成电路及精密电子器件等领域。

Super Volume 1V 可覆盖小型至中型样品的扫描与三维重建需求,在不破坏样品的前提下,实现内部结构的高精度无损检测。依托高分辨率成像能力与可变放大倍率,系统可对孔隙、夹杂、裂纹等典型缺陷进行精准识别与量化分析,并支持三维尺寸测量。针对复杂样品,系统还可通过分层、剖切和部件分解等可视化方式,帮助用户更直观地理解样品内部结构与缺陷分布。

适用行业:

电子行业、锂电行业、半导体行业、精密制造、连接器、科学研究等

系统功能:




技术特点

1.兼顾多功能与通用性

既能以极高的分辨率进行小型样品检测,又能实现中小尺寸样品的完整扫描。多样性扫描模式,DR、快速圆周、精细圆周、螺旋、有限角、拼接、扩展等。

2.出色的图像质量

搭配高端品牌微焦点X射线源及动态平板探测器,成像对比度稳定、良好、检测结果清晰完整。借助先进的图像处理、三维重建以及伪影消除技术,Super Volume 1V可获得高清晰度、高精度图像,实现微小结构或缺陷的测量和检测。

3.可溯源的高精度测量

基于海克斯康计量领域的专业技术基础,采用符合标准的CT检测程序,可完成样品结构尺寸客观、精准的测量。

4.面向未来的软件解决方案

世界领先的CT分析与可视化软件Volume Graphics,具有数据质量分析、可视化与动画、尺寸计量与逆向工程、材料分析等多种功能。

5.稳定可靠的主机平台

全花岗岩机身:确保系统的稳定性、温度不敏感性,以及良好的吸振性能,保养简单,为精确测量提供了坚实的基础。

6.高精度机械组件

高精度导轨丝杠:传动效率高,定位精准,具备出色的可靠性和稳定性。

7.高效精准的运动控制系统

高速运动控制芯片:各运动轴为独立闭环系统,在保证高速运动的同时维持极高的精度。

8.灵活的焦距调节能力

FDD(焦距)可灵活调整。根据能量与距离平方成反比的衰减定律,这种灵活性提升了扫描效率和成像质量,满足不同应用场景的需求。

9.全球统一研发销售

依托中国、瑞典、德国等多地协同的全球研发体系,汇聚全球前沿技术成果。产品面向全球同步发布上市,全球客户享受统一的技术方案和设备配置。与全球行业一流供应商深度协同合作,依托成熟国际供应链体系,灵活配置核心组件。
