激光跟踪干涉仪LaserTRACER-NG

分类 尺寸测量 > HEXAGON > 机床高精度校准补偿系统 适用行业 五金金属配件 、 数控机床加工 、 外观结构件加工 摘要 激光跟踪干涉仪,自动跟踪反射镜,多点定位
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

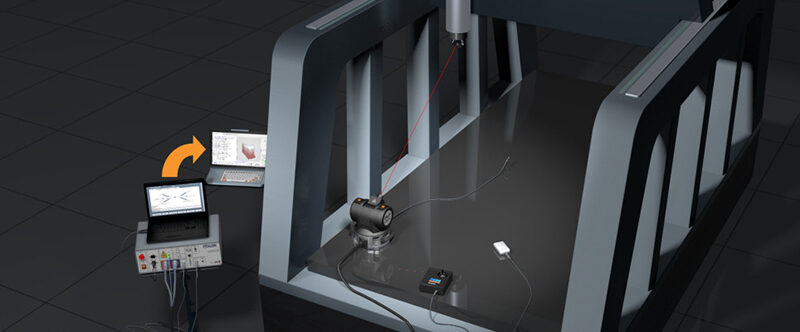

LaserTRACER-NG 可自动跟踪反射镜的激光干涉仪,类似定位系统(GPS)多点定位的测量原理,仅通过空间距离的测量来获得空间位置信息。可实现三坐标测量机或机床空间几何误差的亚微米级精度测量分析以及校准补偿。

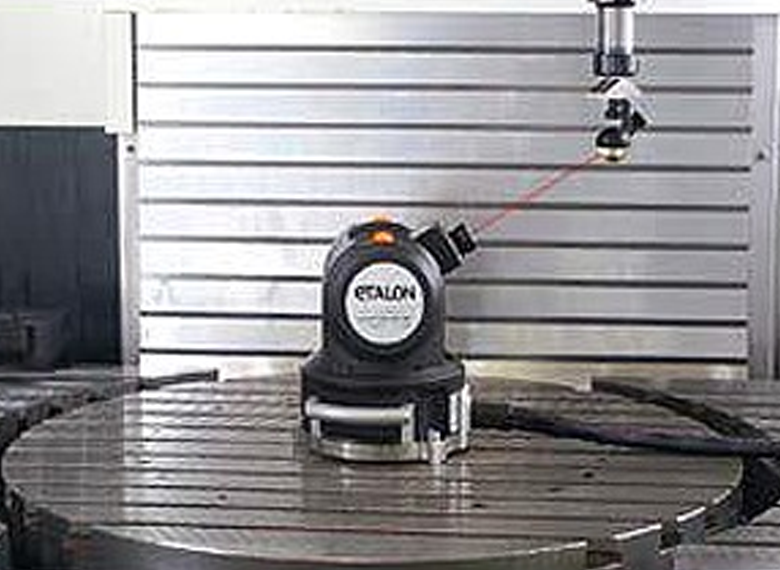

主体:可自动跟踪靶球,以最高精度识别几何误差,用于三坐标测量机和机床的校准,监测和精度提升。

靶球:高达160°的卓越的工作角度范围,可以直接检测机器在工作点的移动情况。

传感器:测量机器各轴的热膨胀、环境温度、气压及湿度,并对激光进行补偿。

TRAC-CAL:一种可以实现三坐标测量机和机床空间精度校准和补偿的创新性方法。其技术允许仅通过高精度的距离测量,即可得到多轴机器直线轴和旋转轴的所有几何误差。

TRAC-CHECK:一种允许用户通过自动对光的方法,在较短时间内对机器精度进行标准化验证。

LaserTRACER-NG可完全取代繁重的量块和传统的激光干涉仪等测量工具。结合TRAC-CAL和TRACCHECK软件,LaserTRACER-NG已成为各种类型机器理想精度的测量设备。


应用:

1.中小型、大型机床:测量校准补偿线性轴、旋转轴所有的几何误差,高效提升机床精度;

2.为汽车模具制造商建立机床监控系统;

3.用于波音各地工厂机床和三坐标测量机的认证;

4.复杂高精密工件制造:测量校准补偿空间误差,无需在数控加工中心上进行任何代码调整。


技术特点

01 使三坐标测量机和机床的空间校准补偿变得更为简单

02 专业的检测补偿软件,可快速、方便且高精度地测量所有几何误差并做出相应的补偿,与传统测量设备(相对于普通的激光干涉仪)相比效率更高

03 校准数据自动传输到控制器(常规测量或空间测量)

04 高度精准。形状偏差仅为50 nm的靶球,以前所未有的精度测量空间距离

05 四个激光跟踪干涉仪的组合应用产生无与伦比的空间精度和动态分辨率

产品参数

空间测量不确定度U(95%)= 0.2 μm + 0.3 μm/m
分辨率0.001 µm
测量范围0.2 –20 m(更大的机器尺寸由测量缝合覆盖)
水平角度范围-225° to 225°
垂直角度范围-35° to 85°
重量8.5 kg
激光等级2M
运输航空运输箱
