产品概述
通过光学成像完成非接触测量, 特别适合于冲压件,塑料件,注塑件和丝膜印刷,电子等行业的测量要求,接触测头可以实现高精度3维测量。精密紧凑的3D影像仪。花岗岩基座, 高精度线性导轨, 轻质高强度特种铝合金框架,玻璃工作台。计算机控制的照明光源系统: 同轴光(上光), 背光(透射光)及LED环形照明光,集多种传感器于一体,直流伺服电机,滚珠丝杆传动,真正的3维空间补偿和空间测量精度。

技术特点
01 固定桥式结构,全花岗岩框架,稳定性好
02 Y 轴导轨采用精密 V 形燕尾导轨设计
03 完善的气动平衡,优化的气浮轴承分布
04 高精度光栅尺
05 高分辨率工业相机
06 变倍镜头
07 多种类型光源
08 PC-DMIS Vision 软件
09 选配:接触测头、共聚焦白光、转台
产品参数
机器型号 | 外形尺寸(mm) | 工作台承重(kg) | 机器重量(kg) |

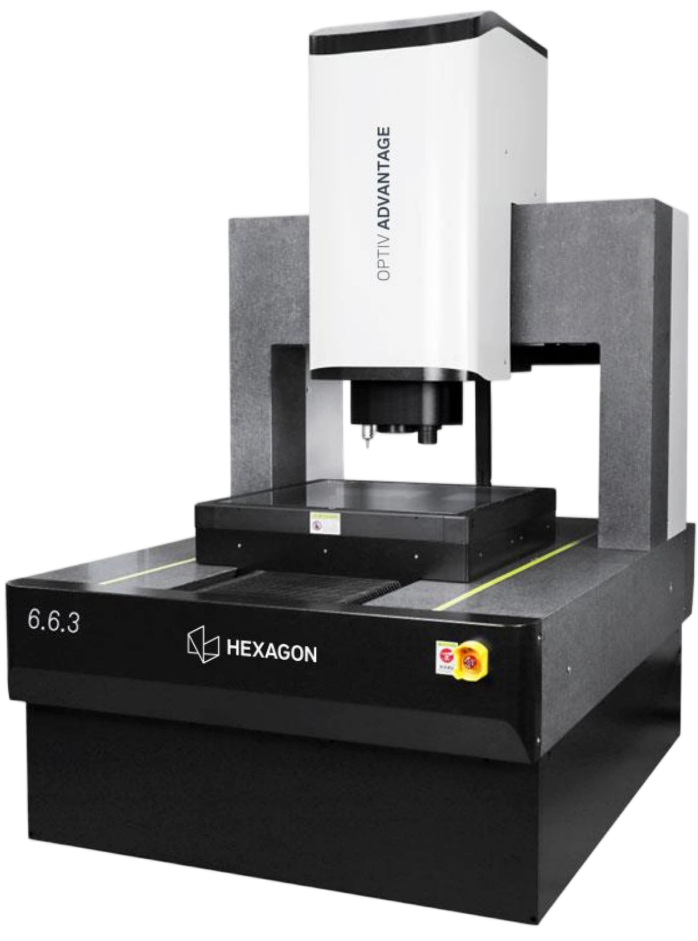

6.6.3 | 1150*1800*2154 | 50 | 3000 |
10.10.3 | 1550*2600*2114 | 50 | 5000 |
环境要求 Environmental Requirements | |
检测间温度 Temperature | 19.2℃ -20.8℃ |
空气相对湿度 Humidity | 40-70% |
电压 Voltage | 220V±10% |
频率 Frequency | 50/60Hz |
耗电量 Power Consumption | 1500VA |
接地电阻 Ground Resistance | <4Ω |
环境振动 Vibration | <5x10-3m/s2, <5 μm at 5 Hz |
气源要求 Compressed Air Source Requirements | |
输入气源压力 Air Pressure | 0.6-0.8 MPa |
输入气源流量 Air Flow Rate | ≥300 Nlmin |
气源消耗量 Air Consumption Relative humidity | 75 NUmin |
❓ 常见问答 6 查看更多 →
问:影像仪真的测不了平面度吗?
答:影像仪可借助 2.5D / 激光做参考性高度与轮廓测量,但平面度、位置度这类需建立基准体系的形位公差仲裁值要以三坐标为准。体系审核与客诉判定场景,别用影像数据硬顶。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:三坐标能测 2D 尺寸吗?
答:能,但慢且贵:探针逐点接触,单件分钟级,还要占恒温机房。批量 2D 特征交给影像仪(秒级、非接触、无需机房),三次元留给 3D 与仲裁。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:复合式测量仪一台顶两台吗?
答:特征覆盖上是:影像 + 测头同机,2D/3D 都能测。节拍上不是:换传感器有切换时间,大批量场景仍是两条专线更快。品类多、批量中等、场地紧张时复合式最划算。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:我已经有一台影像仪,第二台买什么?
答:看图纸:如果审核 / 客诉卡在形位公差,第二台上三坐标(入门 FLY654);如果卡在 2D 节拍,第二台上自动 CP 款或闪测,做产线分工。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:深腔多深三坐标能测到?
答:取决于探针配置:标准针、加长针、星形针组合可达数十至数百毫米,但要核算针的刚性(加长后易触发触发误差)。把最深腔的深度与孔径发我们,做探针可达性预评审。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:两台设备的精度怎么横向比较?
答:不能直接比:影像仪精度是 2D 平面量(Exy=(a+L/200)μm),三坐标是 3D 空间量(E=(a+L/300)μm)。正确做法是按特征类型各对各家公差——见《影像测量仪量程与精度怎么选》与《三坐标测量机量程与精度怎么选》。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
