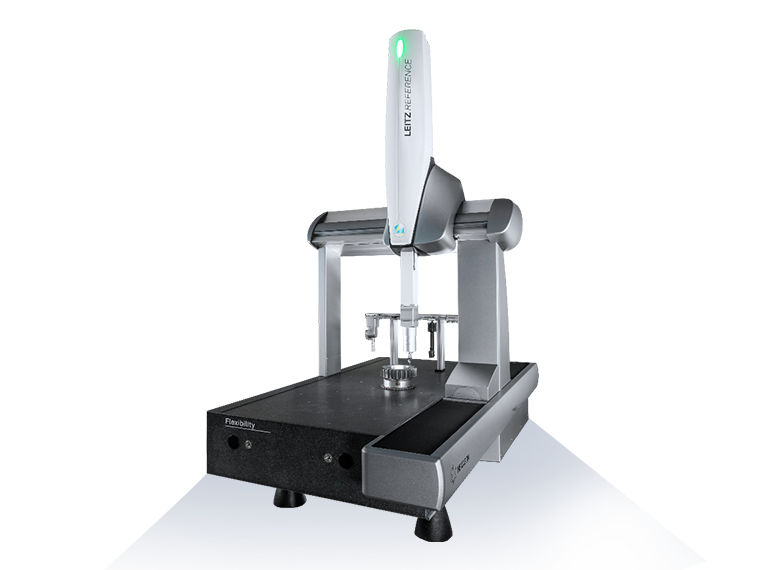

Leitz Reference系列,灵活、超高精度三坐标测量机

分类 尺寸测量 > HEXAGON > 超高精度三坐标测量机 适用行业 五金金属配件 、 汽车零部件制造 、 数控机床加工 摘要 超高精度三坐标,Leitz Reference
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

Leitz Reference 产品线是超高精度产品家族中的主力,集成的先进机械技术使其具有较高的准确性、稳定性,兼容几乎所有测头应用使其异常灵活,多种机型及尺寸范围使其适应广泛的应用需求。

超高精度测量机的首选

无论是在精密的测量室还是生产现场,Leitz Reference 产品系列均可以提供全方位的质量检测方案,是应对超高精度领域的首选方案。

让测量系统成为竞争优势

由于检测要求千差万别,并且通常会随时间而变化,为了进一步提高生产效率,CMM 必须能够适应与几何零件特性、检测范围、精度要求和测量环境相关的各种测量任务。因此,制造商可以使用增强选项进一步定制每个基本型号Leitz Reference 机器的功能,充分满足他们的应用需求。他们可以在初始 CMM 配置期间选择一系列选项,当然也可以在以后升级到使用中的机器时进行设置。

这种面向未来的模块化理念实现了灵活、成本优化的系统性能,能够适应制造商现在和未来不断变化的需求,确保 Leitz Reference CMM 是经得起未来考验的投资。

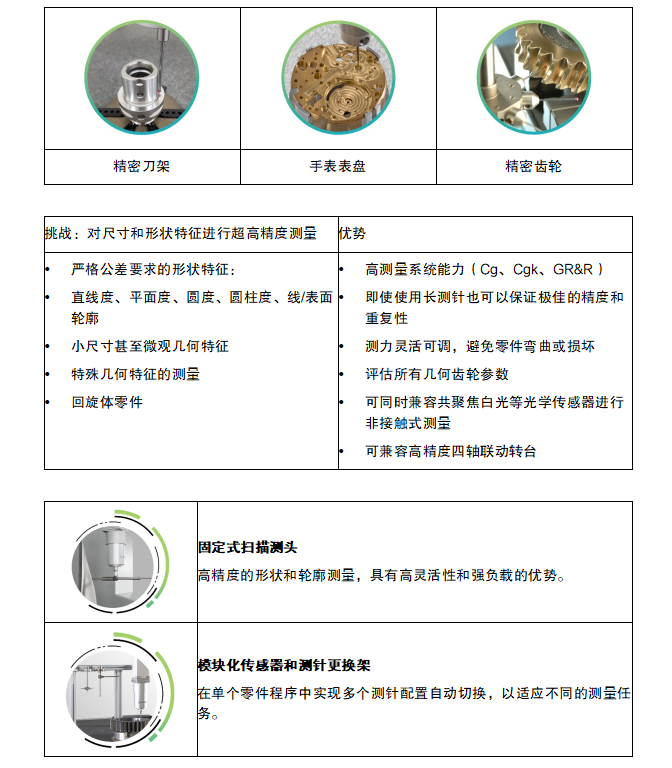

Leitz Reference Precision 适用于公差严格的超高精度扫描测量需求

Leitz Reference Precision 将高精度与出色的高速扫描能力相结合。

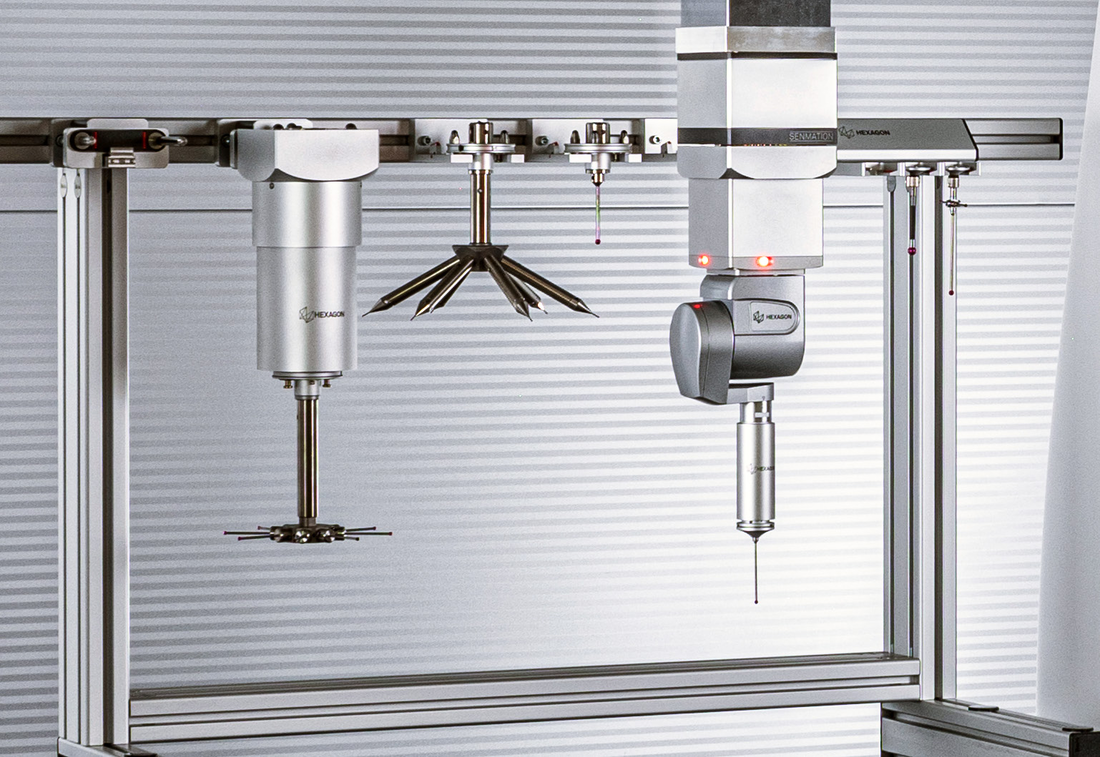

固定式扫描测头确保了高重复精度,即使使用超长加长杆和重型测针组也不在话下。因此,用户能够在更广泛的测量应用中使用高精度扫描,包括检测零件内部的深层特征。此外,模块化传感器和测针更换架能够为每种应用选择优质的测针选项。

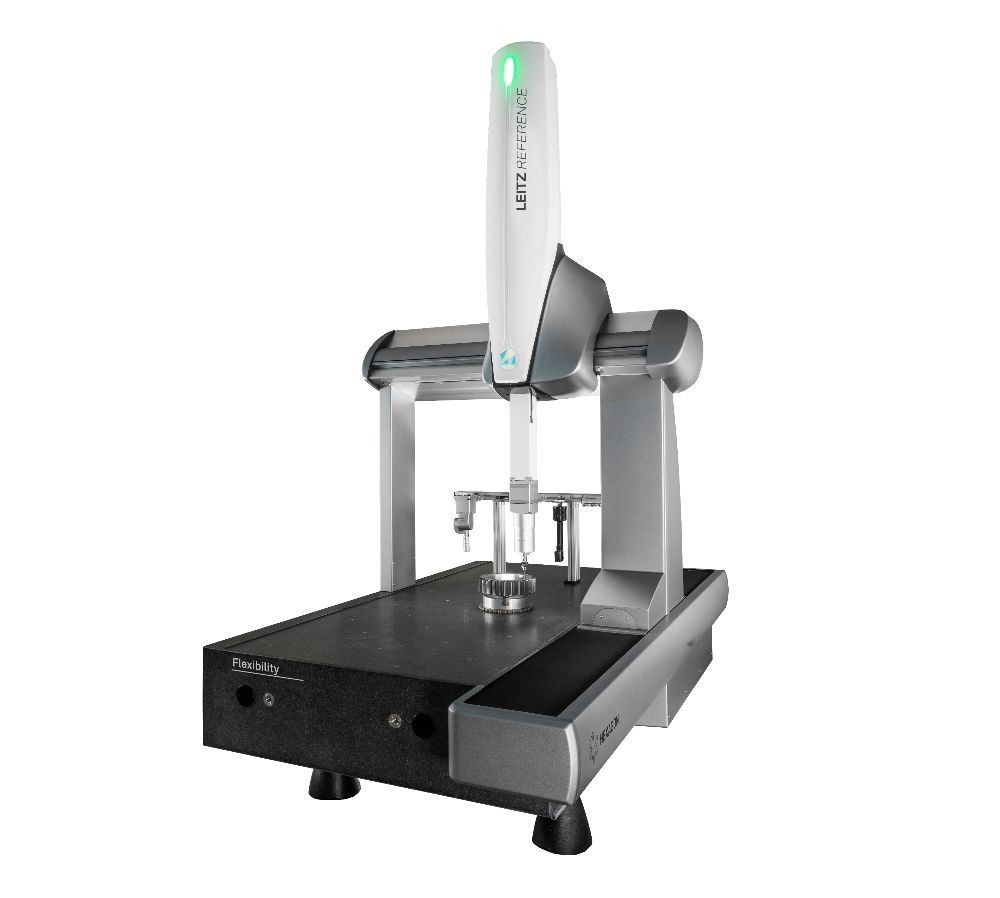

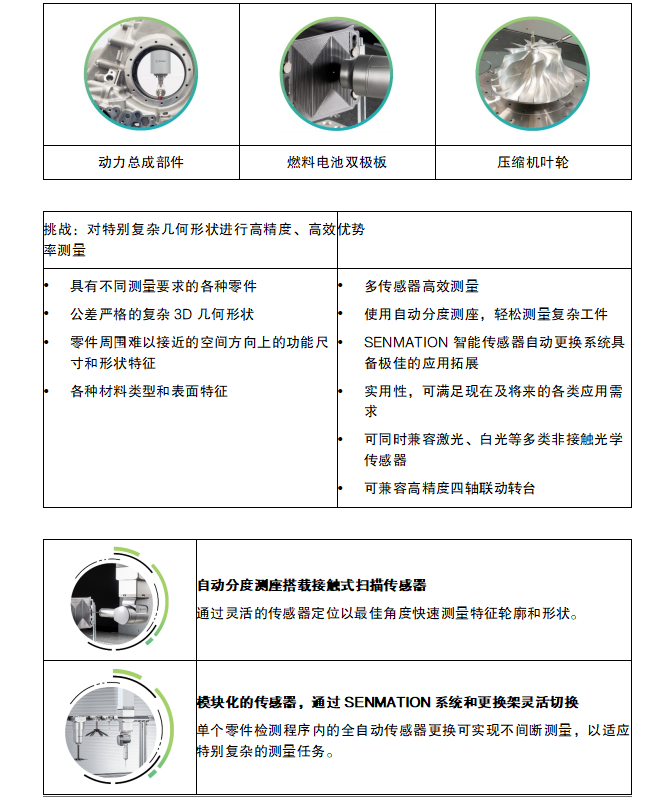

Leitz Reference Flexibility 适用于兼具高精度和灵活性的测量需求

Leitz Reference Flexibility 建立在 Precision 配置的基础上,提高了机器应对更具挑战性的测量任务的灵活性。

CMM 配有一个自动旋转测座,可以在任何角度进行测量,以增加对复杂 3D 零件几何形状的可及性。此外,SENMATION 智能传感器自动更换系统可允许测量机在一个测量程序中无缝集成各种接触式和光学传感器,以满足多部件或多特征应用,提高测量灵活性。



多类型任务的测量能力

从测针到完整的传感器系统,对于频繁或偶尔的应用变化,海克斯康的解决方案均可实现不间断的测量。SENMATION 将 Leitz Reference Flexibility 三坐标测量机转变为一个多传感器检测设备,能够完成最复杂的测量任务。该系统支 持在同一测量程序中使用多种接触式传感器和光学传感器,确保每个零件特征都使用正确类型的传感器。



四轴联动扫描

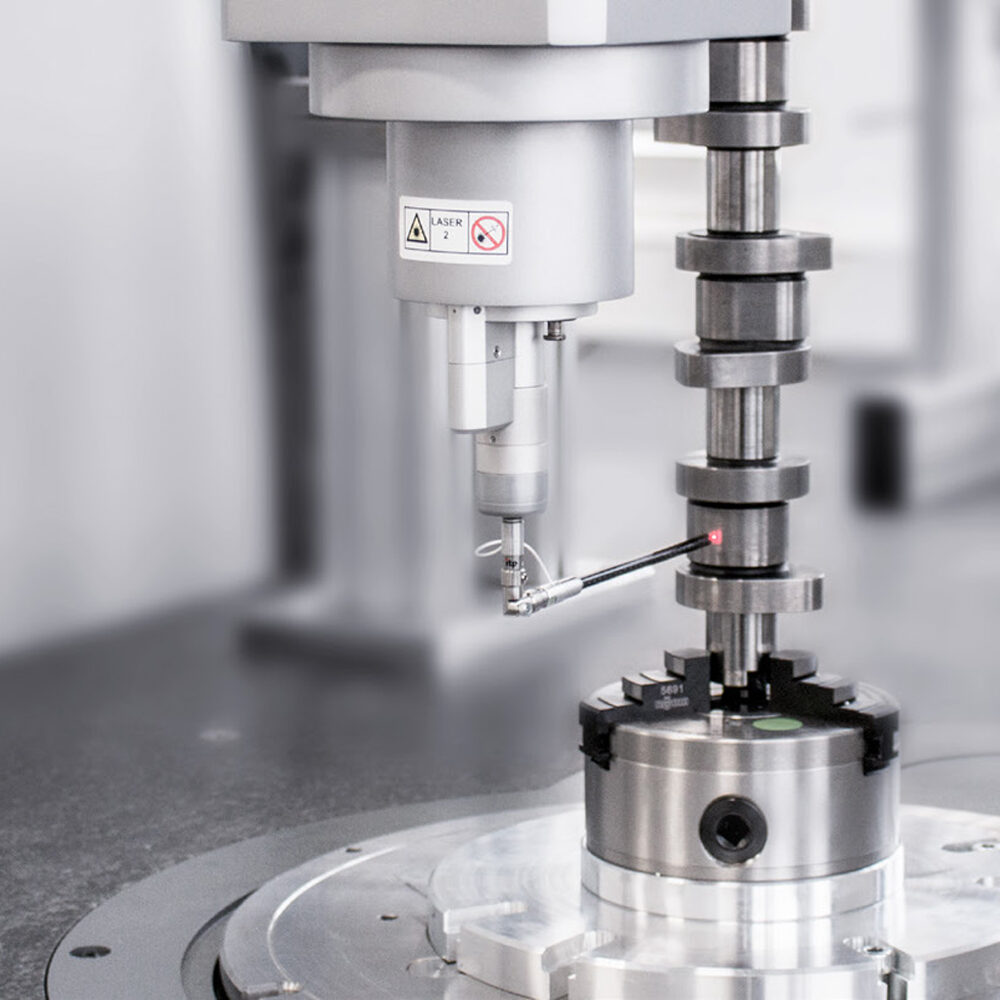

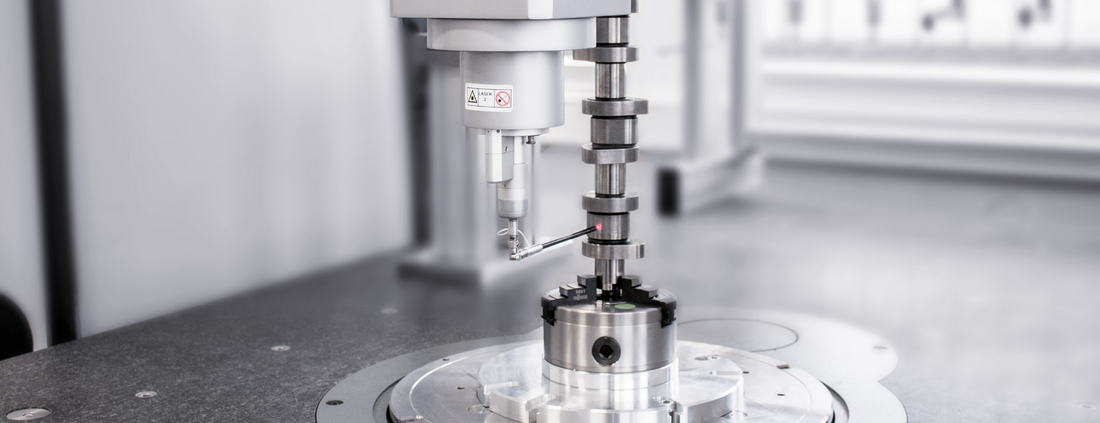

在检查需要多次更换探头的零件(例如小而复杂的内部传动装置或航空发动机叶片)时,测量机可能会达到其极限。转台选项的使用则能显著地拓展 CMM 测量能力,从而实现连续的四轴联动扫描程序。转台可以从任何角度接近工件,因此即使高度复杂的零件也可以快速扫描,减少测头更换次数,提高效率。



增强选项

适用于最严格公差的终极精度水平

Accuracy+ 将 CMM 的体积测量精度和重复性提升到更高水平,以应对更严格的零件公差。在许多行业中,对这种能力的需求呈增长趋势。对于 Leitz Reference 型号,Accuracy++ 可实现更高的精度。

适用于更高的产量和测量效率要求

效率是避免延误和确保零件按时装运的关键。高测量效率对于在线和 100% 零件检测尤为重要。Throughput+ 可以显著提高机器的最大测量速度,从而提高 CMM 的测量生产力,而不会影响准确度或精度。

更宽的工作温度范围

XT(扩展温度)选项可实现在温度控制较弱的环境中使用Leitz Reference CMM,比如在生产线附近实现准确可靠的测量,而无需昂贵的测量间。


技术特点

花岗岩底座和一体式燕尾导轨保证了系统的长期稳定性和整个测量区间范围内的精度一致性

02 温度补偿

通过光栅系统和工件上的温度感应器,可以实时补偿由温度变化引起的测量偏差,确保可靠的测量结果

03 实时系统监控

PULSE 使用户能够监控和记录 CMM 周边的环境状态,并接收实时信息

04 高速且安全

对 CMM 周围区域进行连续监控,可以在 CNC 模式下实现无忧高速测量。当用户或物体进入受保护区域时,机器将自动减速

05 精密三角梁

与方形或矩形横梁相比,这种设计具有更高的刚性质量比,可实现高动态特性和高速测量

06 拓展的工作温度范围

降低环境温度变化对测量的影响。温度工作范围 (15-30°C) 可扩展,因此 CMM 可在更靠近生产线的地方工作,而无需昂贵的测量室

07 Message Light

使操作员能够甚至从远处监控机器的状态,从而优化时间和资源管理

08 各轴采用预载空气轴承

无接触、低摩擦和低磨损的运行方式确保在全速运行时的定位精度,从而降低测量不确定性

09 低维护皮带传动系统

平带和 V 带确保平稳和低振动的轴运动

10 多传感器通用性

可同时或分别配置触发、扫描、白光、激光、影像多种类型传感器,以应对不同的测量任务,且测量周期内可实现不同传感器间自动切换

产品参数

型号

行程范围(mm)

外形尺寸(mm)

05.04.03

500*400*300

1405*1045*2160/2140

07.07.05

700*700*500/420

1610*1345*2650/2730

10.07.06

1000*700*650/580

1910*1345*2805/2885

12.09.07

1200*900*770/700/640/560

2460*1640*3110/3100

15.09.07

1500*900*770/700/640/560

2755*1640*3110/3100

20.09.07

2000*900*770/700/640/560

3260*1640*3110/3100

15.12.09

1500*1200*970/940/880/800

2910*1940*3465

22.12.09

2200*1200*970/940/880/800

3610*1940*3465

30.12.09

3000*1200*970/940/880/800

4410*1940*3630/3620

40.12.09

4000*1200*970/940/880/800

5410*1940*3630/3615

Reference系列测量系统精度0.7μm起。
