规格参数
产品概述

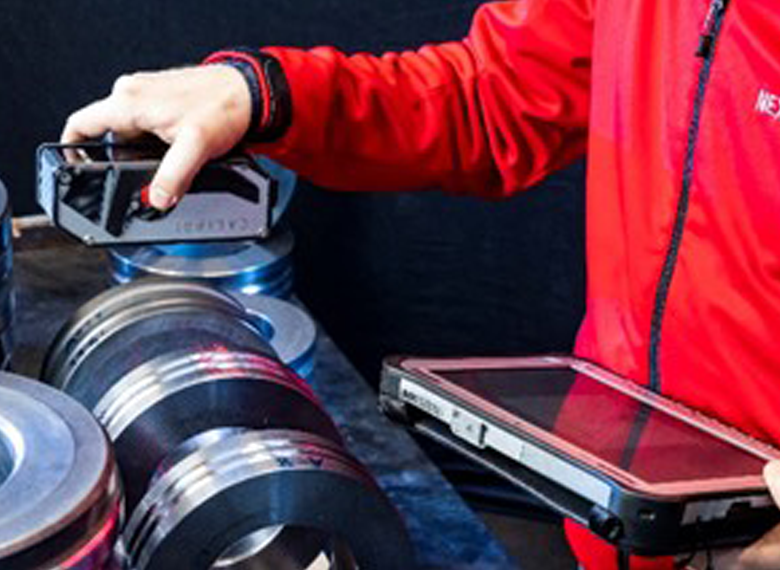

CALIPRI C42轧辊孔型轮廓仪为光学式测量设备，通过设备内置的线激光测量系统，得到不同角度下被测物体的二维轮廓信息，经过软件图像处理和数据分析，得到测量范围内被测轧辊孔型断面的二维轮廓和相应的特征尺寸，并在测量结束后生成PDF、CSV、XML等格式测量报告，此外，该设备还可以测量轧辊辊缝，为轧机调整提供帮助。
CALIPRI C42轧辊孔型轮廓仪以非接触形式测量孔型的截面。通过简单的回转运动可以实现对多数复杂轮廓曲线的评估，而无需借助数学推算。此外，我们的倾斜校正功能有效的控制了人为因素的影响。
CALIPRI C42轧辊孔型轮廓仪可以满足轧钢厂针对轧辊孔型，从产品开发到批量生产再到日常维护的高精度、高可靠性的要求。对轧辊进行前瞻性日常检查维护的同时可获取丰富的真实数据资料，保证最终轧制产品的质量。
技术特点
01 唯一的轧辊孔型数字化精确测量设备
02 基于“CALIPRI”原理的便携式设备
03 基于激光光切技术进行回转测量，即使是难以观察到的内部区域，也能够实现非接触测量
04 即刻显示测量数据
产品参数
| 精度 | 绝对精度： 重复精度： | ＜±80μm ＜±35μm |
| 速度 | 时间/测量点： | 3-5 s（与测量孔型尺寸相关） |
| 传感器 | 显示器： 操作： 充电电池： 重量： 尺寸： 测量范围： 防护等级： | 2.2英寸TFT LCD 按键 锂电池 ，＞4h（热插拔功能） 500g 64×63×164mm 约150×130mm IP 54 |
| 平板电脑 | 显示器： 操作： 重量： 充电电池： 尺寸： 防护等级： | 10.1英寸WUXGA 触摸（包括手写笔） 1300g 锂电池，运行时间约5小时 270×188×38mm IP 65 |
| 数据采集 | 技术： 倾斜和转动修正： | 激光光切法 自动（获得Calipri原理 |
| 数据传输 | 传感器<->平板电脑： 数据输出 | Wifi 以太网，USB |
| 输出格式 | 报表： 数据记录： | PDF，直接连接打印机 XML，CSV，DXF |
