OPTIV SPACE XD 轮廓测量仪

分类 尺寸测量 > HEXAGON > 影像测量仪 适用行业 五金金属配件 、 数控机床加工 、 外观结构件加工 摘要 3D形貌,轮廓测量,影像测量仪
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

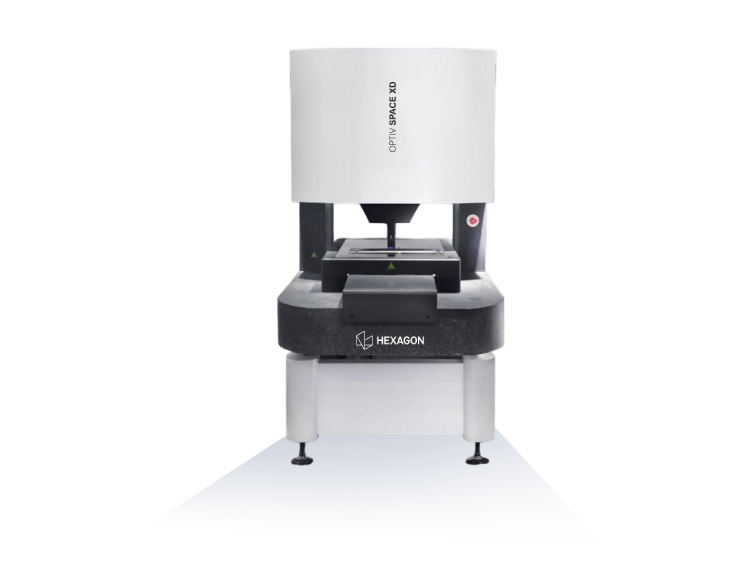

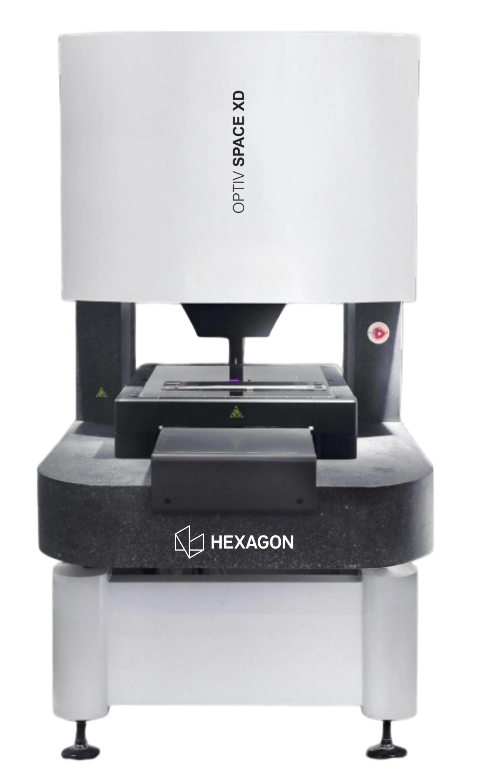

海克斯康OPTIV SPACE XD是一款高性价比的的2D-3D 复合式测量仪,其采用非接触双目检测技术,能够实现曲面类零件2D-3D的快速扫描和形位公差的计算。该设备能够同时采集零件的影像和点云数据,提升检测效率。该设备还搭载了相移法结构光,可多次曝光,具有较高的精度,可被应用于IC,消费电子,新能源等领域。


技术特点

01 整体花岗岩结构,稳定性好

02 采用定制化双目光学模组,可以快速实现曲面类零件2D-3D的快速检测

03 设备融合了点云和影像,增强机器功能,提升检测效率

04 采用非接触检测技术,不会对零件造成任何损坏和磨损

05 搭载相移法结构光,可多次曝光,精度高,具有通用性强的特点

06 搭配具有自主知识产权的Metus软件,可以实现2D影像和3D点云分析一体的快速数据分析和计算

❓ 常见问答 6 查看更多 →

问:影像仪真的测不了平面度吗?

答:影像仪可借助 2.5D / 激光做参考性高度与轮廓测量,但平面度、位置度这类需建立基准体系的形位公差仲裁值要以三坐标为准。体系审核与客诉判定场景,别用影像数据硬顶。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D

问:三坐标能测 2D 尺寸吗?

答:能,但慢且贵:探针逐点接触,单件分钟级,还要占恒温机房。批量 2D 特征交给影像仪(秒级、非接触、无需机房),三次元留给 3D 与仲裁。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D

问:复合式测量仪一台顶两台吗?

答:特征覆盖上是:影像 + 测头同机,2D/3D 都能测。节拍上不是:换传感器有切换时间,大批量场景仍是两条专线更快。品类多、批量中等、场地紧张时复合式最划算。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D

问:我已经有一台影像仪,第二台买什么?

答:看图纸:如果审核 / 客诉卡在形位公差,第二台上三坐标(入门 FLY654);如果卡在 2D 节拍,第二台上自动 CP 款或闪测,做产线分工。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D

问:深腔多深三坐标能测到?

答:取决于探针配置:标准针、加长针、星形针组合可达数十至数百毫米,但要核算针的刚性(加长后易触发触发误差)。把最深腔的深度与孔径发我们,做探针可达性预评审。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D

问:两台设备的精度怎么横向比较?

答:不能直接比:影像仪精度是 2D 平面量(Exy=(a+L/200)μm),三坐标是 3D 空间量(E=(a+L/300)μm)。正确做法是按特征类型各对各家公差——见《影像测量仪量程与精度怎么选》与《三坐标测量机量程与精度怎么选》。

📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
