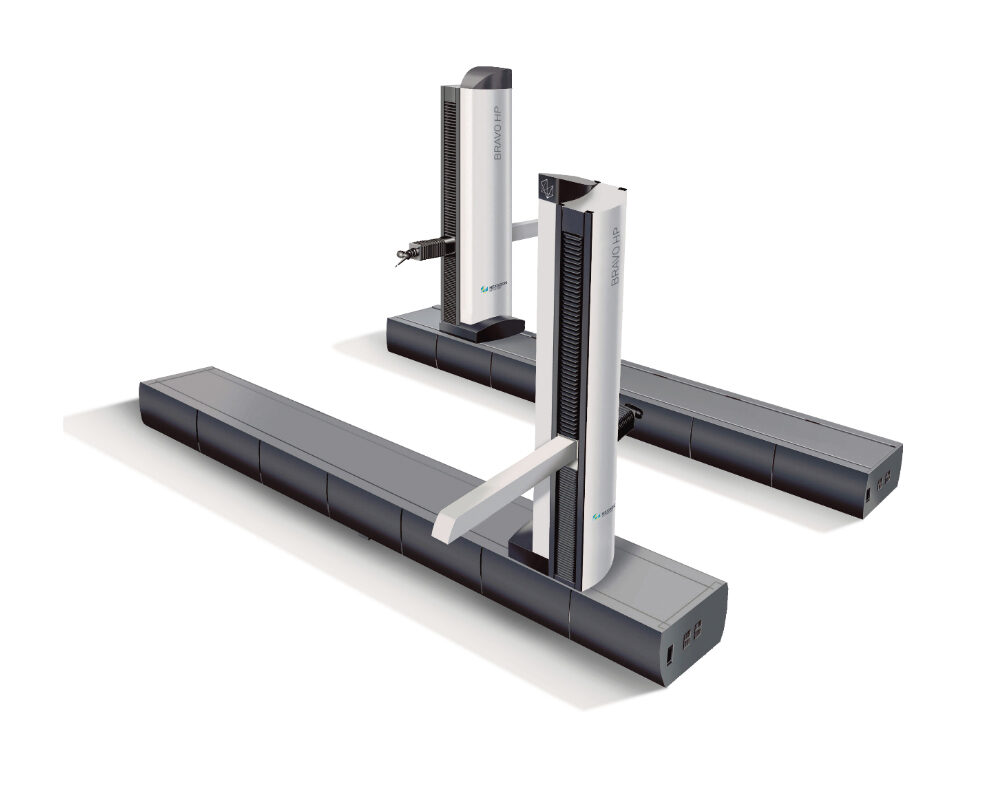

BRAVO HP 高端型悬臂三坐标测量机

🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

BRAVO HP超高精度与超高速度的完美结合

BRAVO HP 系列水平臂测量机在宽温带环境下实现超高速度超高精度的完美测量,在大众、丰田、通用、福特、本田、菲亚特等汽车制造厂广泛使用。

高精度高速度的 BRAVO HP 系列产品,开放式的控制系统和软件操作平台,地平式安装保证了将测量单元有效纳入生产环境中。同时, HEXAGON 集团拥有一批经验丰富的系统工程师和项目经理,与客户一起确保汽车制造过程中的试制、冲压、匹配、预批量、批量等每个环节的顺利实施。

BRAVO HP 具有 BRAVO HP Clima、BRAVO HP Active 和 BRAVO HP Ultra 三个系列,适应在不同条件下满足不同的使用要求。

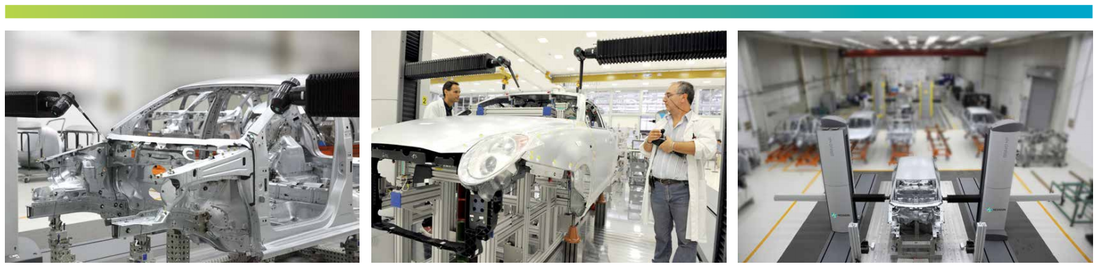

持续高效的车身检测手段

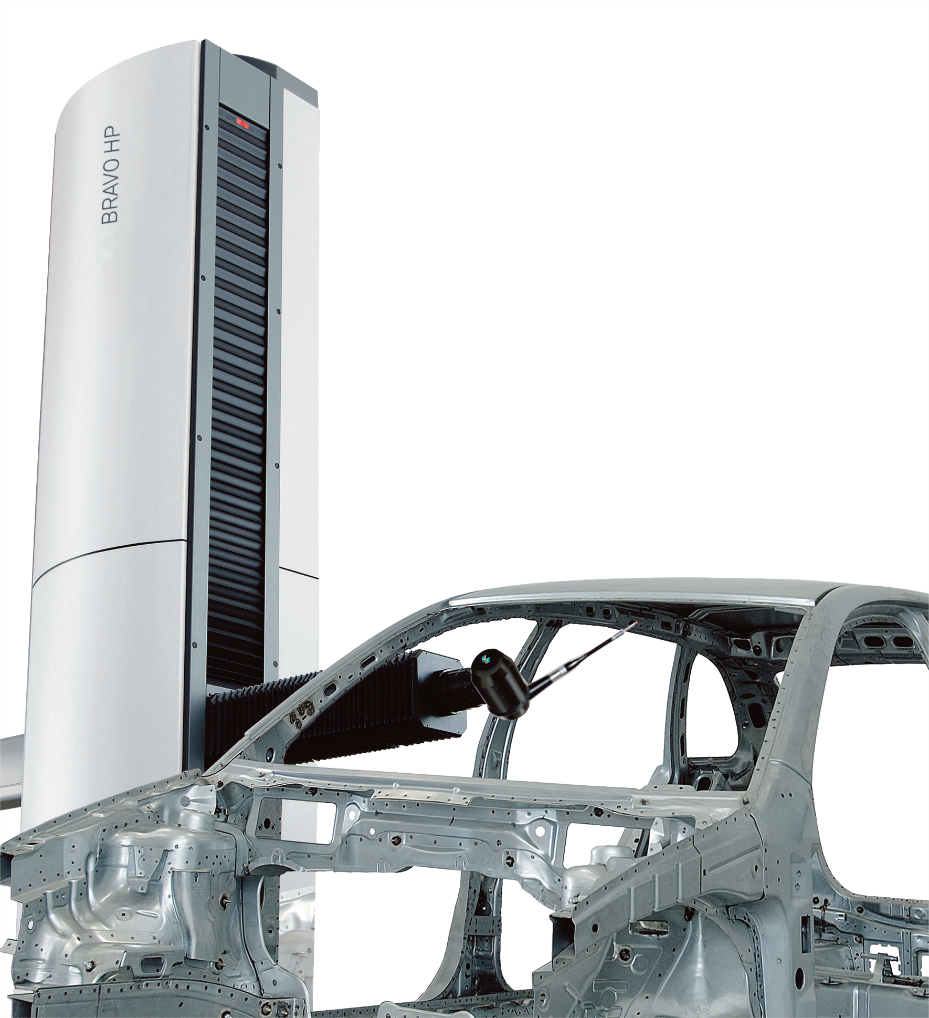

BRAVO HP 系列水平臂测量机提供白车身尺寸检测的高端解决方案,实现真正自动灵活的检测。

1.灵活性

单个测量单元可对多种零部件进行检测,可使用无极旋转测座或自动分度测座, 支持接触及非接触测头。

2.精确性

在温控间或者生产现场实现最佳的质量预防性测量,得到精确的数据,并且所有的 BRAVO HP 系统采用创新补偿算法,确保多臂测量的精确性。

3.可靠性

尖端的技术保证系统在生产环境下精确、有效的运行,不需要专门的温控间。BRAVO HP Active 可以在16~32℃的环境中运行。



精度与效率的提升

1.先进的机械结构和控制模式

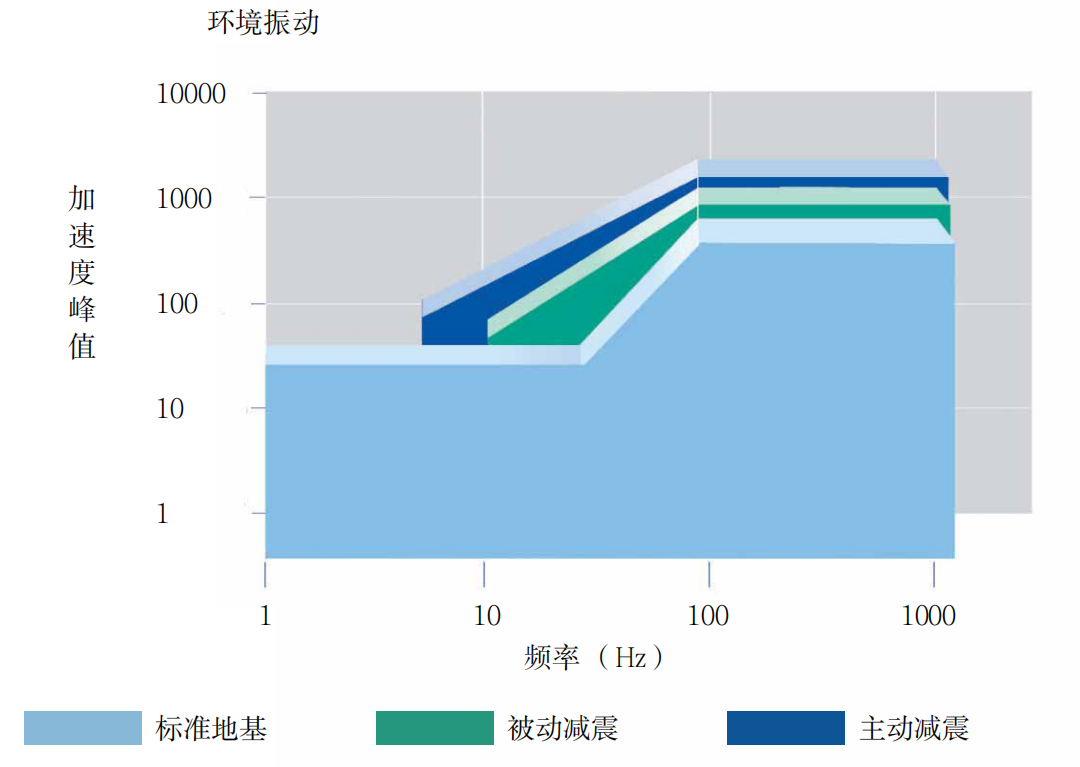

环境的振动是影响测量机性能的重要因素。机器的安装需要保持测量系统部分和主机部件的几何刚性,并且隔离外界环境的振动。BRAVO HP 高刚性的 X 基座确保了机器始终保持着入厂时的初始性能。

BRAVO HP 控制系统具有独特的飞行特性,从而使检测效率得到提升。



2.精确的温度补偿技术

环境温度是影响测量机性能的重要因素。从技术方面说,建立温控间是最简单的解决办法,但同时也是最耗费资金的做法,特别是针对大尺寸的测量机器。BRAVO HP 能够在大多数的车间环境中提供高效率,不再需要测量间。秉承多年来工业环境中的测量经验为您提供专业的技术方案。

CLIMA 动态补偿技术基于机械结构的算术模型,实现温度结构性补偿,这样,不仅考虑到材料的线性膨胀,同时还兼顾了测量机复杂的结构变形。 采 用 CLIMA 技术,测量机能够在 16-32℃,温度梯度为 1.5℃ /h,1℃ /m,3℃ /24h的环境中完成高精度的测量。

配备 Active 技术 ( 实时结构性温度补偿 ),能够在16-32℃,且温度梯度 5℃的生产环境中完成尺寸检测任务。基于分布在其核心部位和工件上的温度传感器网络所测量的数据,完成工件尺寸数据的修正。

同时,测量机还可以通过增加外罩,来提高其温度适应能力。


3.功能强大的探测系统

对白车身进行检测,需要使用较长的测头和特殊的探测角度(实现关键点的测量)。当使用非接触式测量时,探测角度显得尤为重要,直接影响着测量精度。

BRAVO HP 系列测量机可以采用 HEXAGON 集团的 HH-ACW-43MW 无极旋转测座和 HH-A 自动分度测座,能保证对被测工件进行充分接触。使用自动更换架,在测量过程中可以根据测量需求更换不同测头配置。HH-ACW-43MW 支持非接触测头, 如 HP-L 系列激光扫描测头。

HP-L 系列激光扫描传感器集精度、效率和多功能于一身。尖端的激光扫描技术结合独特的软件功能,使 HP-L 系列传感器以无与伦比的精度和效率应对最复杂的测量挑战,大大提高检测效率,是计量者的理想选择。


技术特点

01 动态性能高开放的结构,长方向上提供了可行走外罩,便于进入测量空间,简化了工件的上下料操作、编程和自动的尺寸检测

02 稳固的钢结构,使得在各种操作环境下尺寸测量的稳定性更强

03 采用循环滚珠轴承进行传动,不需要压缩空气

04 Z 轴截面尺寸80 x 100 mm,预先进行了配置以便提供选项的抗碰撞保护

05 全覆盖外罩机械结构

06 多传感器温度补偿,测量温度范围可达到16 – 32 °C

07 可提供平齐地面的安装

08 可提供选项的非接触激光测头

09 连续空间运动模式,能够有效整合非接触激光扫描测头和HH-ACW-43MW无极旋转测座


产品参数

型号

行程范围(mm)

外型尺寸(mm)双臂

BRAVO HP

40.16.21

4000×1600×2100

4997×8578×3594

40.16.25

4000×1600×2500

4997×8578×3994

40.16.30

4000×1600×3000

4997×8578×4494

60.16.21

6000×1600×2100

6997×8578×3594

60.16.25

6000×1600×2500

6997×8578×3994

60.16.30

6000×1600×3000

6997×8578×4494

70.16.21

7000×1600×2100

7997×8578×3594

70.16.25

7000×1600×2500

7997×8578×3994

70.16.30

7000×1600×3000

7997×8578×4494

90.16.21

9000×1600×2100

9997×8578×3594

90.16.25

9000×1600×2500

9997×8578×3994

90.16.30

9000×1600×3000

9997×8578×4494


E0:自14 μm起
