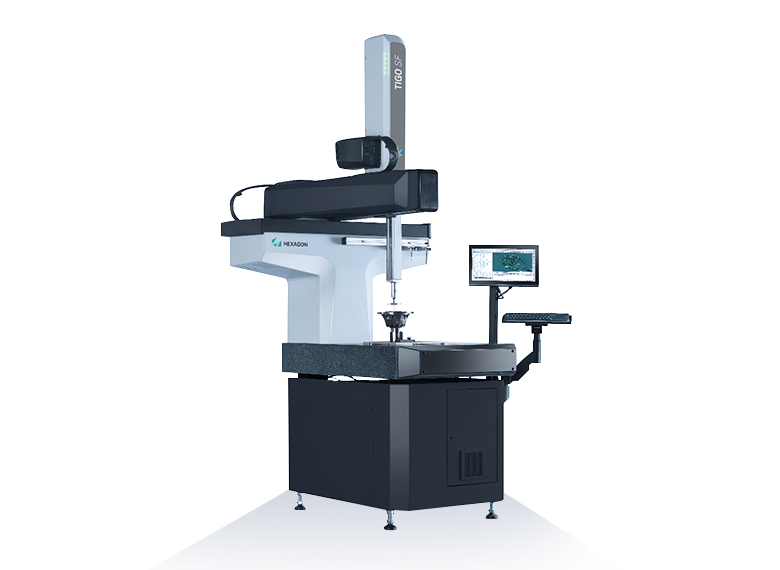

TIGO SF 敞开式车间型三坐标测量机

分类 尺寸测量 > HEXAGON > 车间型三坐标测量机 适用行业 五金金属配件 、 汽车零部件制造 、 数控机床加工 摘要 高精度,车间型三坐标测量机,TIGO
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

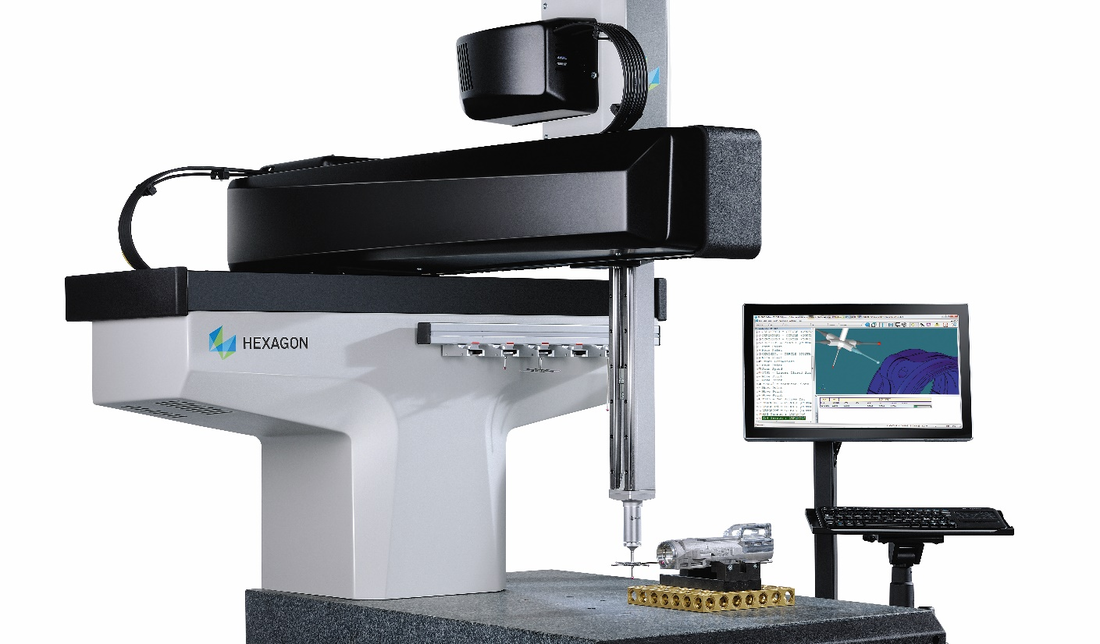

TIGO SF轻松对接生产作业

TIGO SF是一款创新型三坐标测量设备,专门用于车间现场。该测量设备具有紧凑、坚固以及符合人体工程学的结构,能够在最需要的地方,即工件制造的地方,实现完美的质量控制。TIGO SF 操作轻松简便,不仅能实现技术人员所要求的灵活性和多功能性测量设备,同时为新用户带来全新的计量体验。

由于占地空间小并且具有开放的测量空间,使得 TIGO SF 即使在最狭窄的空间内也能实现生产测量和自动化集成。开敞性结构、专用与车间现场的附件及选项,可轻松集成到自动化生产线的特性,使得TIGO SF 完美替代手动测量且更加智能便捷。无需气源,专为应对严酷测量环境,充分的防护措施,测量设备免受车间环境中的粉尘、污垢、振动及湿度的影响。先进的 XT 宽温带拓展选项使得 TIGO SF 在 15-40 摄氏度温度环境中实现高精度测量。



TIGO SF 集成了高精度、高扫描性能以及高效率,完美适用于各种应用场合,此外,还可以利用各种创新型的硬件和软件工具确保操作更加便捷。INSPECT软件模块使得各种技术水平的操作人员均可以轻松地执行测量程序和分析数据,并通过直观的图形界面清晰地展示测量结果。

TIGO SF 配有丰富的附件、人机交互系统以及过程监控专家 Q-DAS 统计过程控制软件,能够协助生产制造商实现工业4.0智能制造。


固定量具的高效替代工具

利用自动化三坐标测量设备替代专用量具可以为质量和生产技术人员提供一种高效的测量过程和更多可追溯结果。选择一种适用于多种工件测量的解决方案不仅可以节省工装创建、维护和校准费用,而且可以节约车间空间,并协助制造商对生产或测量要求的任何变化做出快速反应。

TIGO SF 测量设备的设计理念就是为操作人员构建流畅的工作流程,满足过程要求,使得测量设备使用起来与手动量具一样便捷。无论操作人员水平高低,均可使用INSPECT软件模块。操作人员只需在图形界面点击一次,即可完整执行在PC-DMIS中创建的测量程序,确保可追溯的可靠结果,避免人为错误。

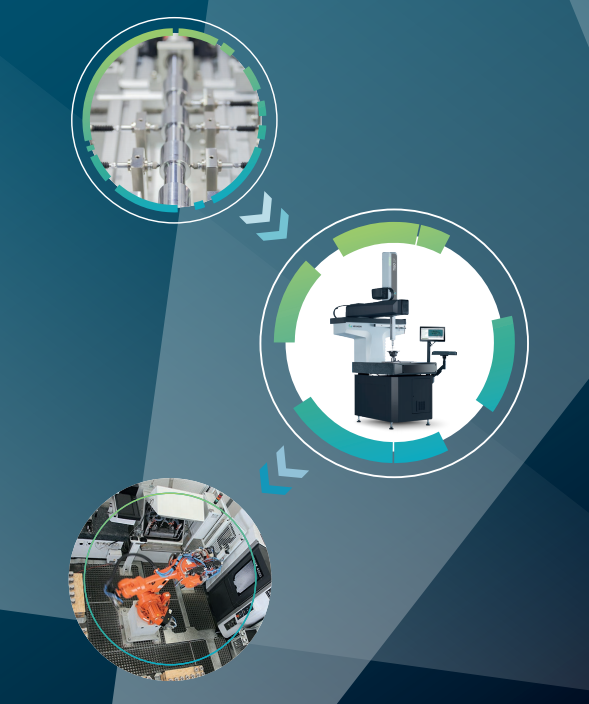

在线测量的理想方案

1.与各种上下料系统互动,包括手动或半自动托盘系统以及全自动机器人,使得制造商根据自身要求选择合适的解决方案。

2.具有条形码和射频识别(RFID)接口,自动识别工件信息,并自动选择和执行相应的测量程序,消除人为错误风险。

3.创建一个本地化的工作流管理器,处理和监督测量设备的活动以及与生产过程的交互。

4.通过本地可编程逻辑控制器(PLC)或在线 PLC,与生产单元或生产线交互数据和信息,实现无缝集成。

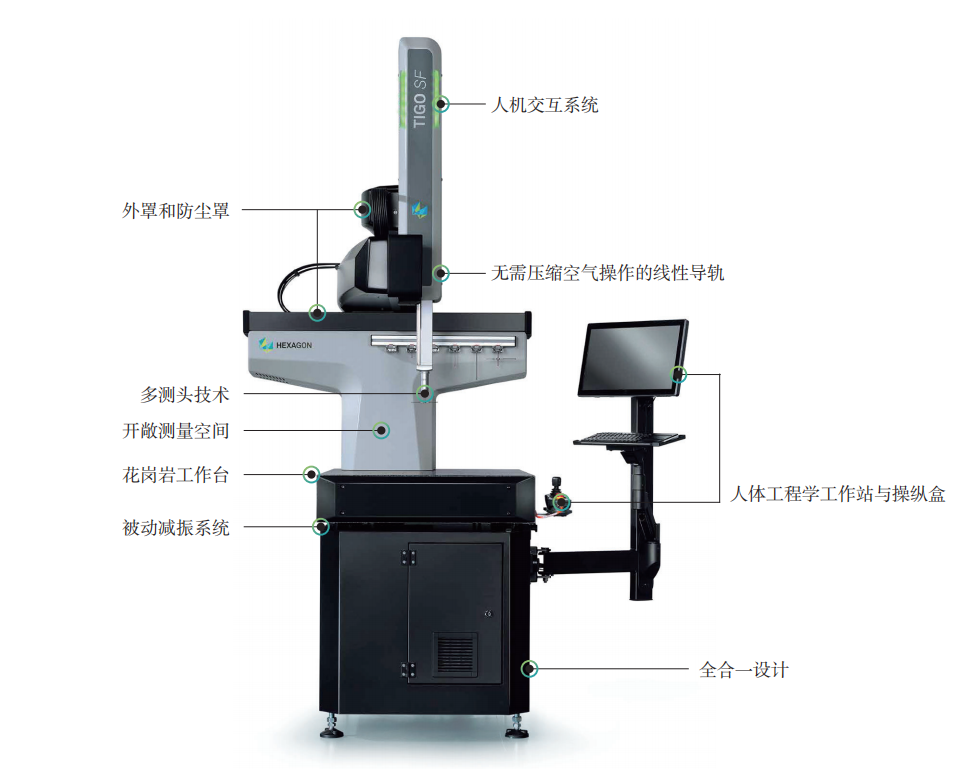

技术特点

01 开敞性测量空间

TIGO SF 拥有 500 × 580 × 500 mm 的测量空间,三面开放,便于操作和集成

02 防尘罩和外罩

防尘罩和外罩可以为机器部件提供充分防护,使其免受粉尘等污染物的影响

03 15 ℃ 到40℃ 温度范围

TIGO SF 测量设备能够在 15-40 摄氏度的温度范围内实现高精度测量,因此其可以在无空调的生产车间进行正常作业

04 被动减振系统

其内置的被动式减振系统可以保护 TIGO SF 测量设备免受生产现场产生的常见振动影响

05 花岗岩工作台

布有镶嵌孔的花岗岩工作台使得上下料方便快捷

06 适用于无压缩空气操作的线性导轨

无需气源,较低的拥有成本,并且在恶劣环境中坚固耐用

07 全合一设计

紧凑型 TIGO SF 三坐标测量设备,计算机和控制系统等均集成在底部支撑柜内,使得系统占用空间最小且易于移动

08 人体工程学支架及操纵盒

显示器和键盘设置在可调支架上,便于使用。并且优化用户体验的操纵盒重量轻,操作便捷

09 多测头技术

支持高速扫描或触发式探测测量,从而最大程度实现灵活性和测量功能

10 节能模式

节能模式可以自动给测量设备断电,从而节省能源和时间成本,同时保持其环保性

产品参数

型号
行程范围(mm)
外形尺寸(mm)
05.06.05500X580X5001100X1266X2414


E0:自2.2 μm起
