产品概述

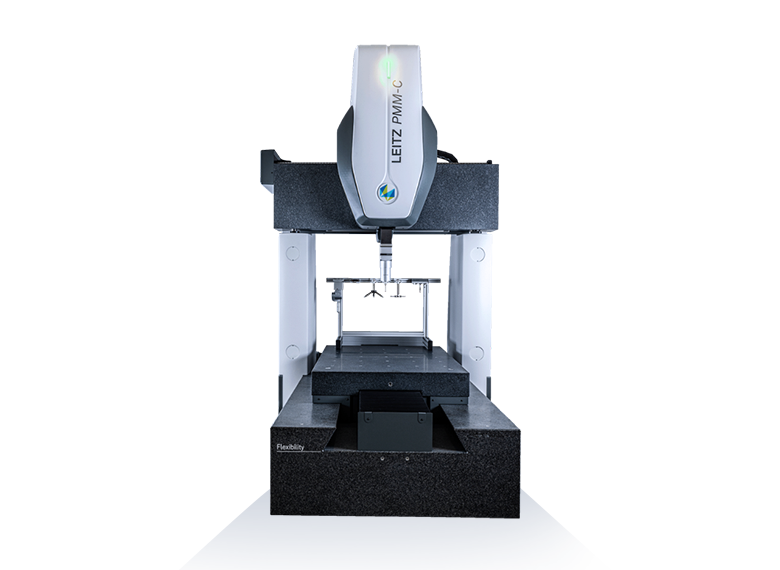

Leitz PMM-C精准值得信赖
Leitz PMM-C 超高精度三坐标测量机（CMM）是海克斯康高端计量设备之一，可快速提供超高精度检测结果，以满足各种精密应用中最严格的检测需求，旨在为您提供较好的测量解决方案。
1、满足复杂零部件检测，实现最严格的公差要求，并达到最高的精度要求
2、通过降低测量误差来提高生产零件的品质和数量
3、主要零部件和量规的精密校准
海克斯康新一代测量机系列拥有卓越的精度，具有特定的配置和能力以提供各种应用的针对性计量解决方案。在此基础上，PMM-C 系列提供了更高的测量精度、更大的灵活性、更高的效率、增强性的软件工具以及面向未来的设计理念。
便捷的可升级性系统设计确保了 Leitz PMM-C 是经得起未来考验的投资，可以适应用户现在和未来不断变化的应用需求。
多行业应用领域内超高精度检测的性能标准
无论是核心零部件及量规的精密校准，还是复杂几何形状和高敏感零部件的检测，基于亚微米级的测量能力，Leitz PMM-C 系列也能确保其达到最高的产品质量水平-即使是在精密零部件的生产环境中。

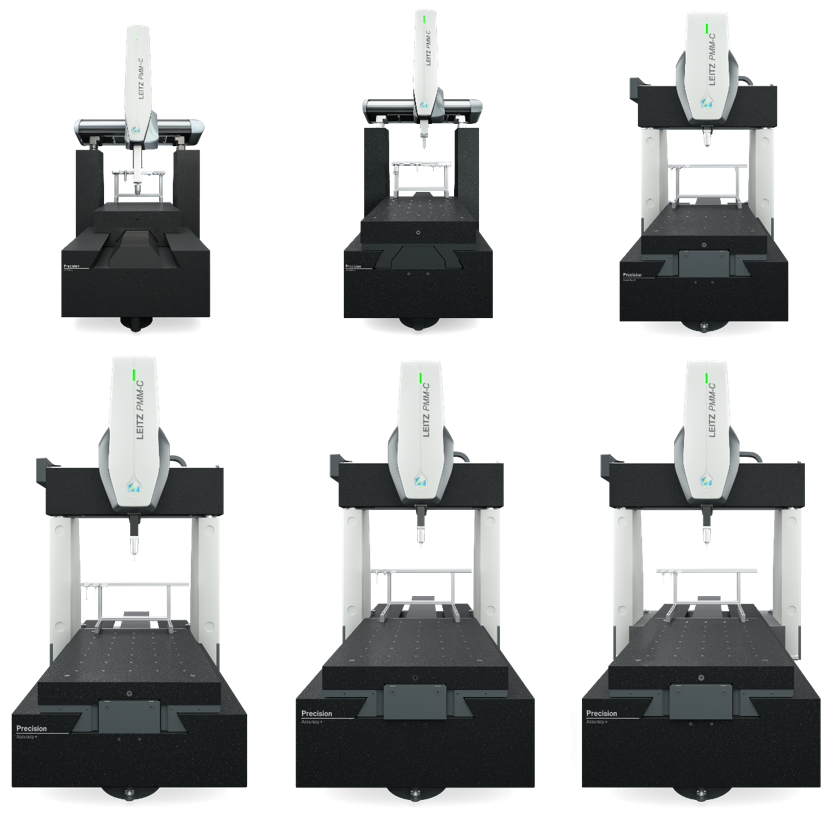

Leitz PMM-C系列六大机型尺寸，几乎适用于任何零部件的检测应用
精密零件和量规有各种形状和尺寸-从直径只有几毫米的微型精密智能手机镜头，到可以超过两米长的齿轮轴。同样地，中型环形量规的直径是几厘米，而大型航空发动机叶片的直径可以是一米或更多。
Leitz PMM-C 系列测量机行程范围从 07.07.05 (700 x 700 x 500 mm) 至 24.16.10 (2400 x 1600 x 1000 mm)，完美匹配各种尺寸和形状的测量工件，并保障最高灵活性和精度。
Precision 和 Flexibility 应用解决方案，不惧未来挑战

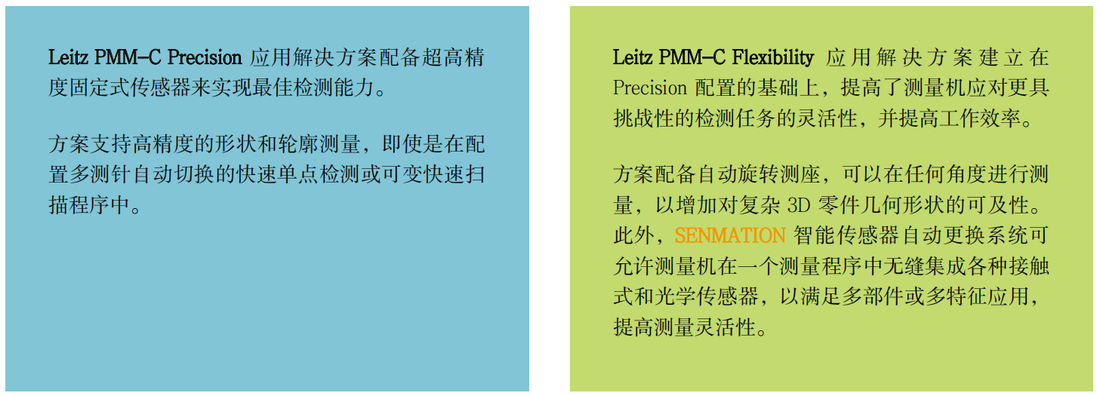

PMM-C 系列提供两大应用功能解决方案，以满足用户特定的计量检测需求。
Precision 和 Flexibility 应用解决方案，适用于公差严格的超高精度扫描测量需求和兼具高精度、灵活性的测量需求。每个应用包都结合了传感器、附件和软件系统，并提供一站式解决方案，以满足用户特殊应用的检测需求。

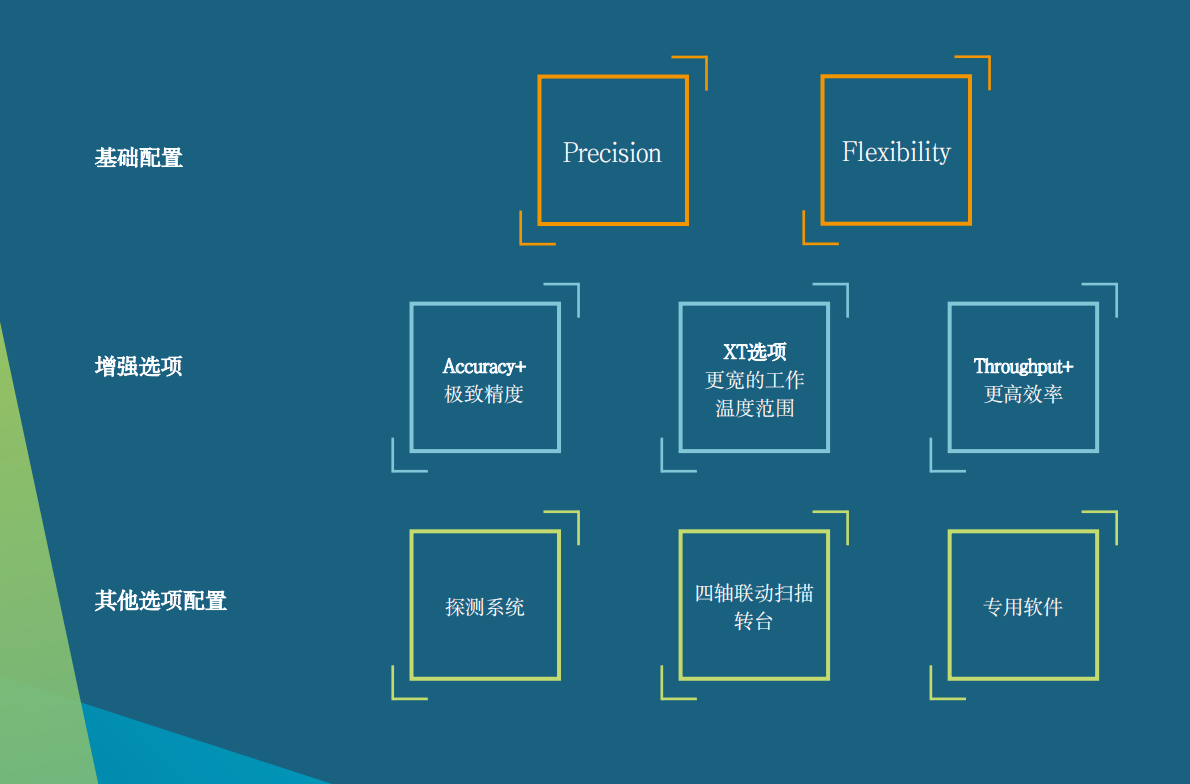

增强选项-拓展测量机的无限可能
不同的精密零部件检测之间存在显著差异。根据零部件的特征和检测目的，所需的最大精度和测量效率将各不相同。此外，测量机在哪里运行对检测结果同样产生决定性影响-是在精密测量间还是生产现场。
这也是制造商选择 Precision 和 Flexibility 应用解决方案及增强选项的原因，通过进一步定制 CMM 的功能，以满足生产现场检测和提高效率的需求。用户可以在初始 CMM 配置期间选择一系列选项或方案，也可以在使用过程中进行升级和设置。
这种面向未来的模块化理念实现了灵活、成本优化的系统性能，能够适应制造商现在和未来不断变化的需求。
最严格公差的极限精度
Accuracy+ 应用解决方案将 CMM 的体积测量精度和重复性提升到更高水平，以应对更严格的零件公差。在许多行业和精密量规校准中，对这种能力的需求呈日益增长趋势。

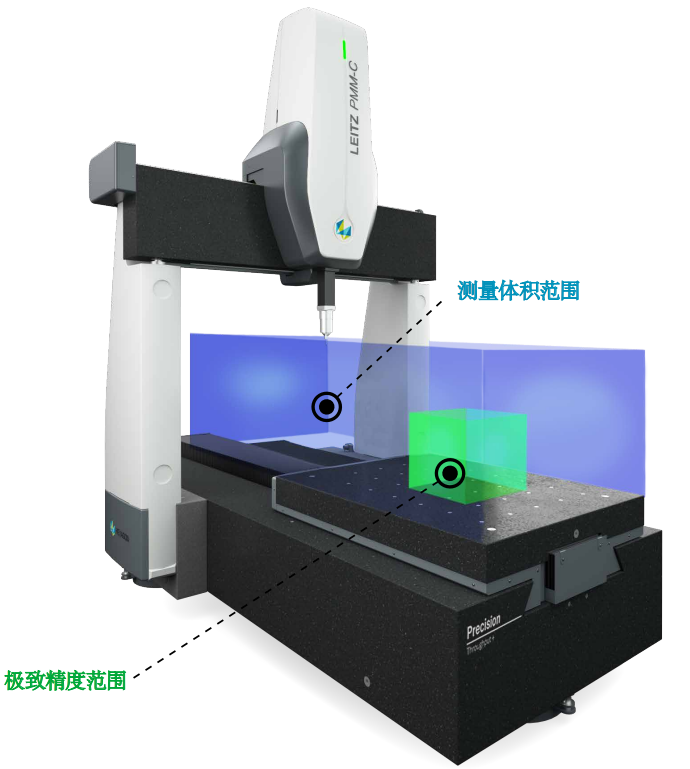

对于中型和大型的 Leitz PMM-C 系列，Accuracy+ 应用解决方案还包括体积测量精度更精确的Sweet Spot功能。针对行程范围内有限区域的较小零件或特征检测时，可实现更加严格的公差以达到极致测量精度。
技术特点
01 封闭式框架设计
花岗岩底座、铸铁立柱和花岗岩横梁的组合确保机械结构的长期稳定性。测量机各轴的高刚性旨在确保整个测量空间的精度一致性
02 移动工作台
移动测量工作台使用预载荷空气轴承，采用中心驱动的方式，可确保阿贝误差最小和高效的运动表现，不会发生倾斜或扭转
03 超高定位精度
伺服电机驱动循环滚珠丝杠快速加速能够迅速达到速度最大值，并保持高精度。即使在很短的移动路径上也能达到机器的最高速度
04 Sweet spot
针对行程范围内有限区域的较小零件或特征检测时，可实现更加严格的公差以达到极致测量精度
05 智能传感器自动更换系统
SENMATION 智能传感器自动更换系统使 CMM 转变为一个多传感器检测设备，能够实现在同一测量程序中传感器自动更换来完成最复杂的测量挑战
06 高速且安全
应用两个 2D 激光扫描仪监控测三坐标测量机，允许在 CNC 模式下进行无扰的高速测量。当用户或物体进入保护区域，机器会根据安全指令自动停止
07 更宽的工作温度范围
XT（扩展温度）选项可实现在温度控制较弱的环境中使用 ，比如在生产线附近实现准确可靠的测量，而无需昂贵的测量间
08 Message Light
人机交互系统，测量机状态实时监控，优化时间与资源管理
09 四轴联动扫描
转台选项可实现连续的四轴联动扫描程序，因此即使高度复杂的零件也可以快速扫描高密度点云数据，提高效率
10 绿色节能
ECO Mode+ 减少压缩空气的消耗，有效减少测量机操作成本。在测量设备空闲时，可自动停止向空气轴承传输压缩空气，大大提高能源利用率
产品参数
型号 | 行程范围（mm） | 外形尺寸（mm） |
07.07.05 | 700*700*500 | 1900*1460*2850 |
10.07.06 | 1000*700*600 | 2490*1500*3040 |
12.10.07 | 1200*1000*700 | 2755*2019*3334 |
16.12.10 | 1600*1200*1000 | 3555*2219*3845 |
24.12.10 | 2400*1200*1000 | 4395*2219*3945 |
24.16.10 | 2400*1600*1000 | 4395*2619*3945 |
精度：0.28µm起
