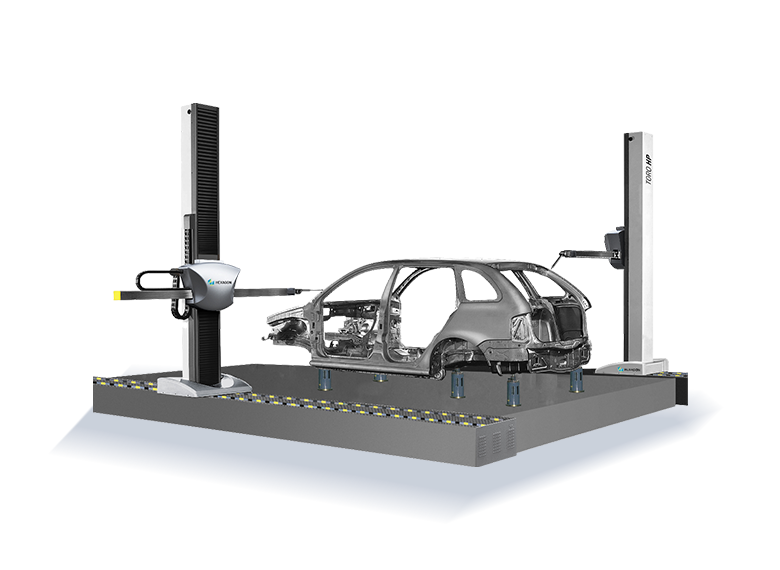

TORO HP 通用型悬臂三坐标测量机

🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述


TORO钣金件测量的专家

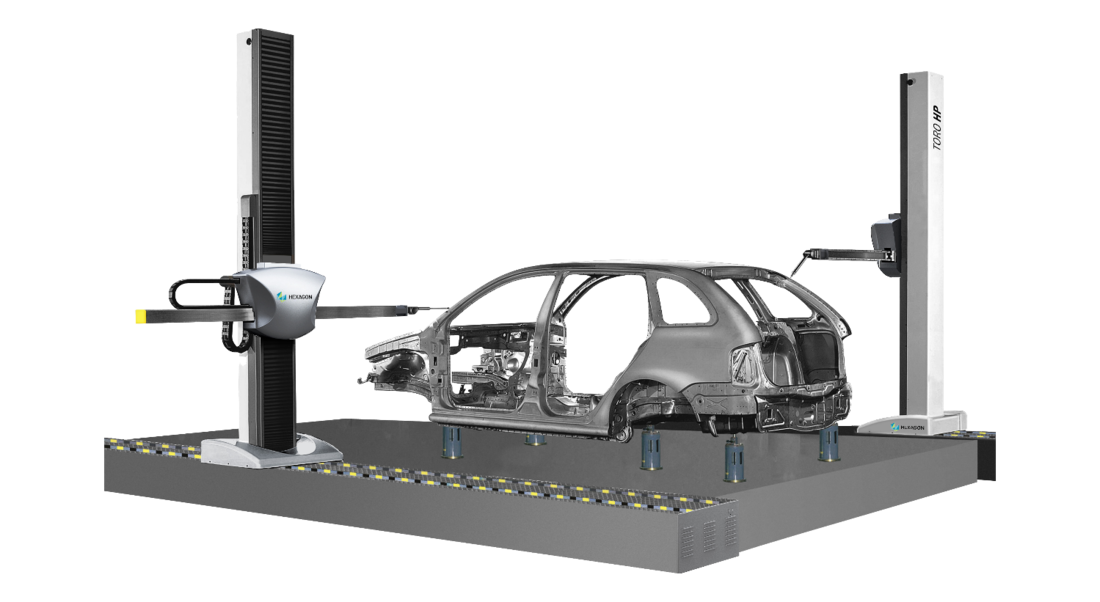

全球已经安装1000多套TORO系列测量机,遍布各个主要汽车厂、汽车配套厂等。TORO HP系列基于海克斯康多年汽车行业的测量经验,为汽车厂的尺寸测量和质量控制而设计,适合不同的钣金件测量:白车身、分总成、门、盖等。高精度、高效率和高可靠性使TORO HP测量机成为车身匹配和质量控制的首选。

TORO HP系列测量机分为 TORO HP Touch 、TORO HP Touch A+T+ 、TORO HP Speed 、TORO HP Speed A+T+ 四种类型,适应不同的测量应用。


大型工件尺寸测量的明智之选

1.高精度-基于验证的技术与精密探测系统

2.高效率-卓越的性能与智能编程软件

3.高可靠性-紧凑坚固的机械结构与针对车间现场的独特设计

4.完美的用户体验-多年的精密计量经验与丰富的行业解决方案

完美的检测应用

完美应用我们的传感器技术:TORO HP可支持多种探测系统,包括触发与激光测头,为各种计量应用提供了优化的精度、效率与选择。

1.自动旋转测座 HH-A-T5

HH-A-T5 自动旋转测座,能够以 5°分度进行旋转,这样能够在测量空间提供 2,952 个位置。高速的分度定位技术使得测量速度远超于同类产品。若需配置 750mm 超长加长杆解决大尺寸和深孔测量等典型应用,可选用 HH-A-H2.5 测座。

2.无极旋转测座 HH-ACW-43MW

HH-ACW-43MW 无极旋转测座具有连续定位功能,可配置自旋转中心长度达 600mm 测头,在测量空间内,可从任意角度对工件进行测量。HH-ACW-43MW 无极旋转测座除正常手动校验程序外,可实现测头位置快速自动校验。

3.触发测头 HP-TMe 和 HP-T-RP

HHP-TMe 是紧凑的五方向触发测头。用户可以选择 4 种触测力:低测力、标准测力、中测力与增强测力。HP-T-RP 是结构紧凑的五方向触发测头。根据所配置的测针,可通过调节测头测力,确保达到优质精度。该测头结实耐用,可适应任何工业环境,甚至在恶劣环境中也不易损坏。

4.激光扫描测头 HP-L

在日益激烈的行业竞争中,制造商需要的不仅仅是结果的可靠,他们也在不断的寻找更多机会,应对其不断增长的产量和定制化需求。HP-L 激光扫描传感器,能每秒钟收集几十万个点,能够快速捕捉整个零部件及其表面数据,并进一步完成检测或逆向设计,在提供检测速度和灵活性的同时,为制造业提供了更智能化的检测方案。

TORO HP我们提供的不只是测量机,是专业完整的测量方案

TORO HP作为车间现场有效的检测工具,基于成熟的技术与紧凑坚固的机械结构,具备了卓越的性能以及高效地检测速率,整合HEXAGON先进的探测系统以及庞大的软件支撑,是集智能模拟编程、高精度检测、过程控制、数据整合以及各环节的深度信息反馈为一体的专业完整的测量方案,为您到来创新型的智造!

参与到每一辆新出厂的汽车,我们具有丰富的行业解决方案。



技术特点

01 采用计算机辅助设计和有限元分析 (FEA) 技术,实现了机器结构的优化,使得 TORO 具有轻质且坚固的机身、实用且功能强大,从而显著缩短安装和维护时间

02 模块化设计技术,方便进行配置,将测量机的灵活性和可编程特性与测量工具的速度和简易操作功能相结合

03 三轴均采用直流伺服电机驱动,其中 X 轴采用齿轮齿条传动,Y/Z 轴采用同步带传动,平稳可靠、定位无滑动。

04 水平臂测量机所特有的开敞式结构,为工件的上下料和装夹提供了足够的便利

05 先进的几何误差和线性温度补偿系统,可在宽温带环境下高精度工作(16-24℃),保证了车间环境中的测量精度。

06 放置在 Z 轴内部的滑架平衡系统,采用创新性的防坠落安全装置。Z 轴导轨采用风琴罩保护,避免了外界环境的污染。

07 高分辨率 Heidenhain 金质光栅,具有超强抗干扰、抗磨损能力,热膨胀系数获得 FTB 认证


产品参数

型号

行程范围(mm)

外型尺寸(mm)双臂

Touch / Speed A+T+

Touch / Speed

TORO HP

40.16.21

4000×1600×2100

5160×8004×3477

4740×8004×3477

60.16.21

6000×1600×2100

7160×8004×3477

6740×8004×3477

70.16.21

7000×1600×2100

8160×8004×3477

7740×8004×3477

40.16.25

4000×1600×2500

5160×8004×3877

4740×8004×3877

60.16.25

6000×1600×2500

7160×8004×3877

6740×8004×3877

70.16.25

7000×1600×2500

8160×8004×3877

7740×8004×3877

40.16.30

4000×1600×3000

5160×8004×4377


60.16.30

6000×1600×3000

7160×8004×4377


70.16.30

7000×1600×3000

8160×8004×4377



E0:自16 μm起
