影像测量仪和三坐标测量机怎么选？按被测特征一张表定 2D 还是 3D

影像测量仪｜仪器选型选购指南

一句话结论

按特征类型分工：孔径、孔位、间距、丝印、轮廓等 2D 特征，影像测量仪快一个量级；平面度、垂直度、位置度（带基准）、深腔盲孔等 3D 特征，必须上三坐标。两台都要的厂，优先「影像线 + 三坐标线」；品类多场地紧，看 HEXAGON OPTIV 复合式一台顶两台。

本文两张表：特征类型 → 设备，行业 → 配置。

本栏目：影像测量仪　|　全文约 9 分钟读完　|　文末附常见问题

这两台设备常被问「买哪个」，其实它们不是竞争关系，而是按特征类型分工：影像测量仪（二次元）是非接触 2D 光学测量，快、便宜、适合平面特征；三坐标测量机（三次元）是接触式 3D 探测，能拿形位公差真值。

看图纸定设备，一条主线：图纸上只有长度、孔径、孔位、间距、角度、圆弧轮廓——影像仪够用且快一个量级；出现平面度、垂直度、平行度、位置度（带基准）、面轮廓度这类 3D 形位公差，或要测深腔、盲孔、台阶底面——必须上三坐标。

拿三坐标批量测 2D 特征是浪费产能（慢、贵、占机房）；拿影像仪测形位公差是测不出真值——判据不是预算，是特征类型。

✦

一张表：特征类型 → 设备

被测特征	典型图纸项	推荐设备	为什么
孔径、孔位、间距、丝印、开槽	2D 尺寸与位置	影像测量仪	非接触一次成像，秒级出结果
平面度、垂直度、平行度、倾斜度	3D 形位公差	三坐标	需要 3D 探测与基准建立
位置度（带基准 A/B/C）	GD&T	三坐标	基准体系与最贴合算法是三坐标强项
深腔、盲孔、沉台底面	高度方向特征	三坐标（探针可达）	影像光线进不去
自由曲面、面轮廓度	3D 曲面	三坐标扫描测头 / 3D 影像	逐点或扫描取面
柔性、易变形件（硅胶、薄膜、冲压薄壁）	怕夹怕碰	影像仪	非接触不产生测力变形
1m 以上大板平面特征	大尺寸 2D	大行程影像（LP 龙门）	大行程三坐标太贵，2D 需求影像更划算

常见行业怎么配

行业 / 工件	典型需求	推荐配置
五金冲压、端子、弹片	2D 尺寸批量全检	影像仪为主（自动 CP 款 + 闪测补位）
PCB / SMT / 面板	线路、间距、孔位	影像仪（400×300 档起）
塑胶 / 注塑结构件	尺寸 + 少量平面度	影像仪 + 入门三坐标（FLY654）
压铸 / 机加工 / 模具	形位公差 + 深腔	三坐标为主 + 影像仪打辅助
汽车零部件（体系审核）	全尺寸报告 + CPK	全自动影像 + 三坐标双线

两台都要，还是一台复合式？

预算与产量到一定规模，还有一种选择：复合式测量仪——影像 + 探测测头同机，如 HEXAGON OPTIV 系列，一台设备同时干二次元与三次元的活，适合品类多、批量中等、机房紧张的场景。产量大、节拍紧时，仍是「影像线 + 三坐标线」两条专线更快。

🧰 逐款带你看

下面按「影像代表 → 三坐标代表 → 复合式」排好顺序，每款第一句就是「适合谁」。

标「主推」的是复合式代表机型，一台顶两台。

01手动标准型影像测量仪 VMS-4030

2D 需求的稳妥起步：400×300mm 抽检主力。

X/Y 400×300mm，精度 (3+L/200)μm
适合孔位、间距、轮廓类特征
ZK3D-M 软件

查看这款详情 →

02自动影像测量仪（直线导轨）VMS-4030CP

2D 批量全检的产线档：伺服全闭环 + CNC 程序。

精度 (2.5+L/200)μm，光栅 0.0005mm
批量自动测量，一人多机

查看这款详情 →

03全自动影像测量仪（高配型）KVM-4040CP

影像线一步到位：全大理石 + renishaw 光栅 + 230W 相机。

精度 (2.0+L/200)μm
报表留痕，对接 MES / LIMS

查看这款详情 →

04三坐标测量机 FLY654

3D 需求的入门主力：精度全系最高、机房要求最低。

X/Y/Z 500×600×400mm，E1.5+L/300μm
平面度 / 位置度 / 深腔全拿下
承重 500kg

查看这款详情 →

05三坐标测量机 FLY866

中型壳体、压铸件的 3D 主力档。

600×800×600mm，E1.7+L/300μm
承重 800kg

查看这款详情 →

06三坐标测量机 FLY12108

大件 3D 全检：跨上 1 米档。

1000×1200×800mm，E2.2+L/300μm
承重 1500kg

查看这款详情 →

07HEXAGON OPTIV CLASSIC 影像测量仪

复合式入门：全大理石基座，影像 + 测头同机。

影像测量 + 接触测头复合
高效率与高稳定性兼顾
适合品类多、批量中等的检验室

查看这款详情 →

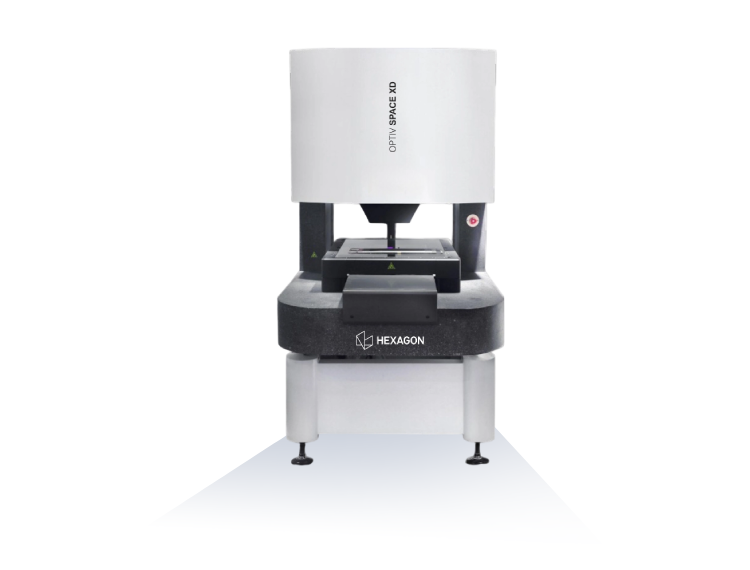

08HEXAGON OPTIV SPACE XD 轮廓测量仪

2D-3D 复合式高性价比之选。

2D-3D 复合测量
海克斯康高性价比复合方案

查看这款详情 →

09HEXAGON OPTIV ADVANTAGE 复合式测量系统

复合式旗舰：超高精度与长期稳定性。

高精度复合式 3D 测量系统
航空航天、汽车、计量院所广泛使用

查看这款详情 →

既想要影像的速度、又绕不开形位公差？复合式一台顶两台。

影像 + 接触测头同机，2D 与 3D 特征一台拿全
全大理石基座，效率与稳定性兼得
多传感器可选配，按图纸逐步扩展
进口品牌体系审核认可度高
含上门安装、计量调试与操作培训

查看这款详情 →

📊 一张表选对型号

不想看长文？第一张表按预算与产线角色分档，第二张表按行业直接抄配置。

定位	典型配置	适合
影像入门	VMS-4030 / 3020	图纸上只有 2D 特征，起步建检验
影像进阶	4030CP / KVM-4040CP	2D 批量全检 + 报表
三坐标入门	FLY654 / FLY866	形位公差、深腔，首台三次元
复合式	OPTIV CLASSIC / SPACE XD / ADVANTAGE	品类多、批量中等、机房紧张
双线	影像 CP 款 + FLY12108 等	产量大、节拍紧的体系审核工厂

行业 / 工件	推荐配置
五金冲压、端子、弹片	影像仪为主：3020CP / 4030CP；超高产量补 FLASH VISION 一键式闪测
PCB / SMT / 面板	影像仪 VMS-4030 档起，批量上 CP 款
塑胶 / 注塑结构件	影像仪 + FLY654 组合
压铸 / 机加工 / 模具	FLY866 / FLY12108 为主 + 影像仪辅助
汽车零部件体系审核	全自动影像 KVM-4040CP + 三坐标双线，或复合式 OPTIV ADVANTAGE

🔧 核心仪器

影像 VMS-4030/4030CP/KVM-4040CP；

三坐标 FLY654/866/12108；

复合式 HEXAGON OPTIV CLASSIC / SPACE XD / ADVANTAGE；

闪测 FLASH VISION

✅ 选型关键要点

先数形位公差项：图纸上平面度 / 垂直度 / 位置度一项都没有，三坐标可以先不买；有一项就绕不开。
看特征深度：影像测的是「光能照到、镜头看得见」的特征；深腔、盲孔、台阶底面只有探针够得着。
看批量和节拍：同为孔位测量，影像秒级、三坐标分钟级；批量 2D 全检永远影像优先。
看工件刚度：硅胶、薄膜、薄壁冲压件怕测力，非接触影像是唯一解；刚性机加工件两者皆可。
基准与算法：GD&T 带基准的评定（A/B/C 基准体系、最大实体）是三坐标软件的强项，选型时把图纸发给厂商预评审。
复合式不是万能：一台复合机效率低于「影像线 + 三坐标线」两条专线，产量上来后要拆分。
机房预算：三坐标要恒温机房与气源；影像仪常规空调房即可——这笔隐性成本常被漏算。

💡 温馨提示

下面这几条都是真金白银踩出来的，下单前扫一眼。

买重了：图纸上全是 2D 尺寸却上了三坐标——多付机身 + 机房 + 气源三笔钱，节拍还更慢。
买轻了：拿影像仪硬测平面度 / 位置度，数据出不了真值，体系审核过不去，返工重买。
探针没配齐：三坐标买回来只有一根标准针，遇到深腔 / 小孔才发现要加长针、星形针——按图纸特征把探针配置一次性谈好。
基准随便建：GD&T 评定结果对基准顺序极其敏感，程序里的基准体系要与图纸一致，培训时务必覆盖。
忘了量具溯源：体系审核要求量值溯源，三坐标与影像仪都要按周期校准；下单时确认校准服务与周期计划。

🙋 常见问题

影像仪真的测不了平面度吗？: 影像仪可借助 2.5D / 激光做参考性高度与轮廓测量，但平面度、位置度这类需建立基准体系的形位公差仲裁值要以三坐标为准。体系审核与客诉判定场景，别用影像数据硬顶。
三坐标能测 2D 尺寸吗？: 能，但慢且贵：探针逐点接触，单件分钟级，还要占恒温机房。批量 2D 特征交给影像仪（秒级、非接触、无需机房），三次元留给 3D 与仲裁。
复合式测量仪一台顶两台吗？: 特征覆盖上是：影像 + 测头同机，2D/3D 都能测。节拍上不是：换传感器有切换时间，大批量场景仍是两条专线更快。品类多、批量中等、场地紧张时复合式最划算。
我已经有一台影像仪，第二台买什么？: 看图纸：如果审核 / 客诉卡在形位公差，第二台上三坐标（入门 FLY654）；如果卡在 2D 节拍，第二台上自动 CP 款或闪测，做产线分工。
深腔多深三坐标能测到？: 取决于探针配置：标准针、加长针、星形针组合可达数十至数百毫米，但要核算针的刚性（加长后易触发触发误差）。把最深腔的深度与孔径发我们，做探针可达性预评审。
两台设备的精度怎么横向比较？: 不能直接比：影像仪精度是 2D 平面量（Exy=(a+L/200)μm），三坐标是 3D 空间量（E=(a+L/300)μm）。正确做法是按特征类型各对各家公差——见《影像测量仪量程与精度怎么选》与《三坐标测量机量程与精度怎么选》。
