用途场景
规格参数
- 1大理石底座结构,铸件工作台保证拥有极高的稳定性及刚性
- 2精密性导轨和无牙螺母传动方式
- 3高清晰彩色摄像机
- 4可通过激光指示器寻找被测工件的具体位置
- 5自主研发功能强大的 ZK3D-M 测量软件
- 1X,Y 测量行程:400*300mm
- 2Z 轴行程:200mm(可定制至 400mm)
- 3精度:Exy=(3+L/200)um
- 4光栅尺分辨率:0.001mm
- 5图像传感器:高清晰彩色 1/3CCD
- 6光学镜头:0.7X-4.5X 手动变倍镜头
- 7镜头放大倍率:27X-180X
- 8物方视场:8.1mm-1.3mm
- 9光源:轮廓光采用 LED 冷光源平行光,表面光采用环形冷光源
- 10工作距离:92mm
- 11软件:ZK3D-M
- 12工作环境:温度 20°±5°、温度变化 2°、湿度 30%-80%
- 13电源:AC220V、50/60HZ、功率:50W(不含电脑)
❓ 常见问答 18 查看更多 →
问:行程不够可以定制吗?
答:Z 轴标配 200mm、可定制至 400mm,全系列如此;XY 行程按平台定档,非标行程走定制评审,周期与费用另计。最省钱的做法是按工件尺寸选对档位,而不是事后改机。
问:影像仪真的测不了平面度吗?
答:影像仪可借助 2.5D / 激光做参考性高度与轮廓测量,但平面度、位置度这类需建立基准体系的形位公差仲裁值要以三坐标为准。体系审核与客诉判定场景,别用影像数据硬顶。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:手动影像测量仪能测批量件吗?
答:能,但靠人摇:单件 1~3 分钟、一上午几十件是常态,且结果依赖操作员手法。每天要测上百件的产线,全自动(CNC)通常一个班次就能收回人工差距。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
问:精度里的 L 是什么?
答:L 指被测长度(mm)。(3+L/200)μm 的意思是:基础误差 3μm,被测长度每 200mm 再增加 1μm。测 100mm ≈ 3.5μm,测 400mm ≈ 5μm。
问:三坐标能测 2D 尺寸吗?
答:能,但慢且贵:探针逐点接触,单件分钟级,还要占恒温机房。批量 2D 特征交给影像仪(秒级、非接触、无需机房),三次元留给 3D 与仲裁。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:半自动和全自动差价在哪?
答:差在驱动与控制:全自动换上伺服马达、研磨级滚珠丝杠、全闭环光栅与 CNC 软件;半自动只是 Z 轴电动。价差主要来自这套传动与控制,而不是「多个电机」。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
问:大行程(LP 龙门)和普通机型结构差在哪?
答:LP 系列是全大理石龙门结构:横梁跨在双立柱上,台面固定、横梁移动,刚性远好于小机型「移动台面」结构;配台湾直线导轨 + 松下伺服 + renishaw 光栅,速度反而更快。

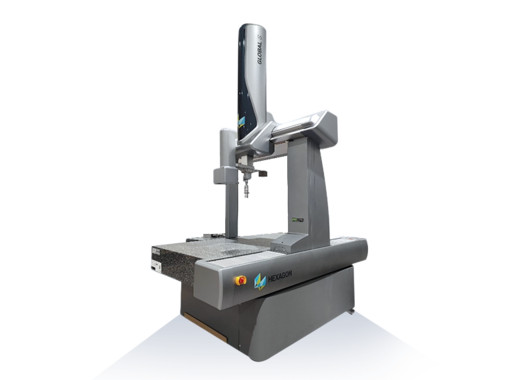

问:复合式测量仪一台顶两台吗?
答:特征覆盖上是:影像 + 测头同机,2D/3D 都能测。节拍上不是:换传感器有切换时间,大批量场景仍是两条专线更快。品类多、批量中等、场地紧张时复合式最划算。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:全自动影像测量仪要会编程吗?学习成本多大?
答:ZK3D-CNC 走示教路线:第一个件手动教一遍特征,保存成程序后后续同款工件一键批量跑。常规操作半天到一天上手,复杂曲面 / 多基准件建议参加我们免费的上门培训。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
问:Z 轴 200mm 够用吗?
答:绝大多数影像测量场景(平面特征 + 少量高度、深度)够用;测高件、深腔件可定制至 400mm。真正大量的 3D 高度测量请看《2.5D 影像测量怎么选》。
问:我已经有一台影像仪,第二台买什么?
答:看图纸:如果审核 / 客诉卡在形位公差,第二台上三坐标(入门 FLY654);如果卡在 2D 节拍,第二台上自动 CP 款或闪测,做产线分工。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:VMS 和 KVM 系列什么区别?
答:同为嘉品自营:VMS 是标准系列(大理石底座 + 铸件台面),KVM 是高配系列(全大理石结构 + renishaw 光栅 + 松下伺服),精度与稳定性更高,适合计量室与体系审核要求严的工厂。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
问:大行程精度必然下降吗?
答:同价位下,行程与精度确实是跷跷板——1525LP 标 (4.5+L/200)μm。但「大件本来就测不了小机」,按工件选对平台比纠结绝对值更有意义;高精度需求落在 OMM 精密系列与 KVM 高配上。
问:深腔多深三坐标能测到?
答:取决于探针配置:标准针、加长针、星形针组合可达数十至数百毫米,但要核算针的刚性(加长后易触发触发误差)。把最深腔的深度与孔径发我们,做探针可达性预评审。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:精度 (3+L/200)μm 是什么意思?
答:基础项 3μm + 长度项:被测长度每 200mm 增加 1μm。测 100mm 的孔距,误差约 3+0.5=3.5μm;测 400mm 约 3+2=5μm。拿这个数对图纸公差即可。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
问:OMM 系列和 VMS 系列怎么分工?
答:VMS/KVM 覆盖常规抽检到批量全检;OMM 精密系列(00 级花岗岩 + 0.5μm 玻璃光栅 + 双层大理石台面)面向半丝级公差与对外报告,行程相对紧凑(最大 600×500)。
问:两台设备的精度怎么横向比较?
答:不能直接比:影像仪精度是 2D 平面量(Exy=(a+L/200)μm),三坐标是 3D 空间量(E=(a+L/300)μm)。正确做法是按特征类型各对各家公差——见《影像测量仪量程与精度怎么选》与《三坐标测量机量程与精度怎么选》。
📖 完整选型选购指南:影像测量仪和三坐标测量机怎么选?按被测特征一张表定 2D 还是 3D
问:二次元和影像测量仪是一回事吗?
答:是。「二次元」是行业口语,指影像式二维测量;正式名称是影像测量仪。需要测平面度、垂直度这类 3D 形位公差时,才轮到「三次元」(三坐标测量机)——分工见《影像仪还是三坐标怎么选》。
📖 完整选型选购指南:影像测量仪买手动、半自动还是全自动?按检测批量和人力一步定级
