用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品介绍
产品特点：

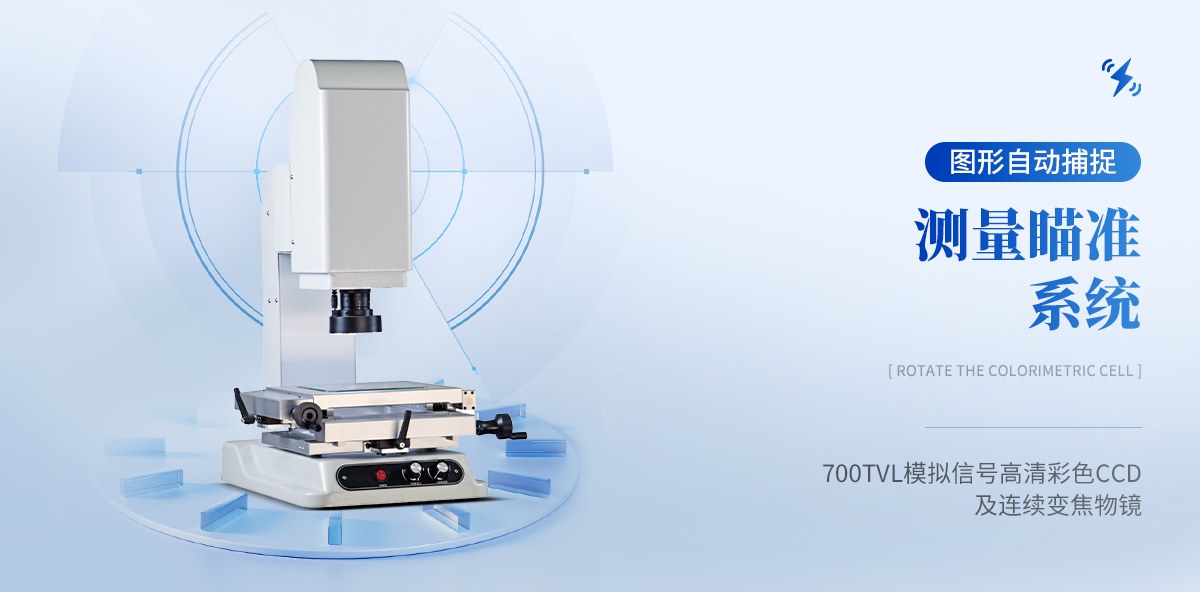

1、仪器采用700TVL模拟信号高清彩色CCD及连续变焦物镜作为测量瞄准系统；

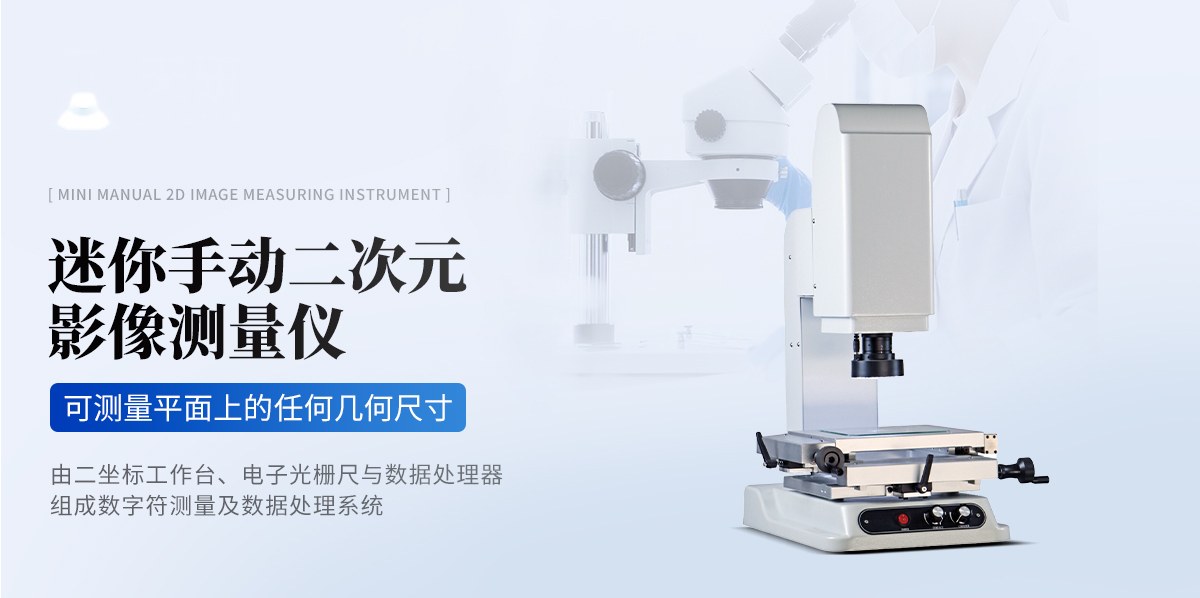

2、由二坐标工作台、电子光栅尺与数据处理器组成数字符测量及数据处理系统；
3、采用花岗石基座+航空铝工作台，外观简洁大方；
4、表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

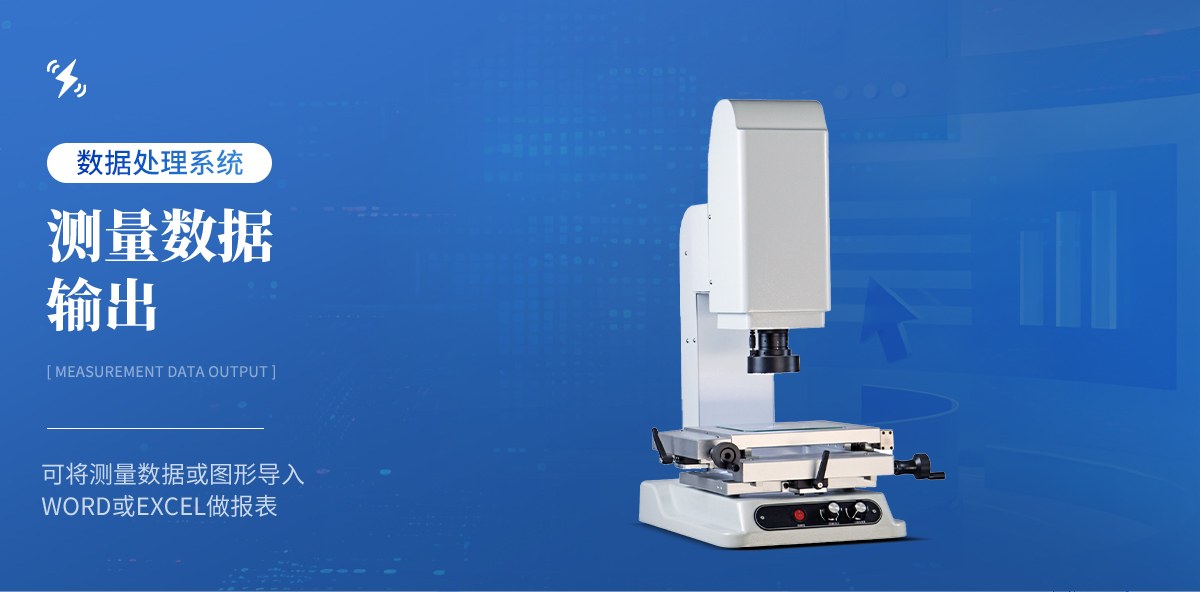

5、仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

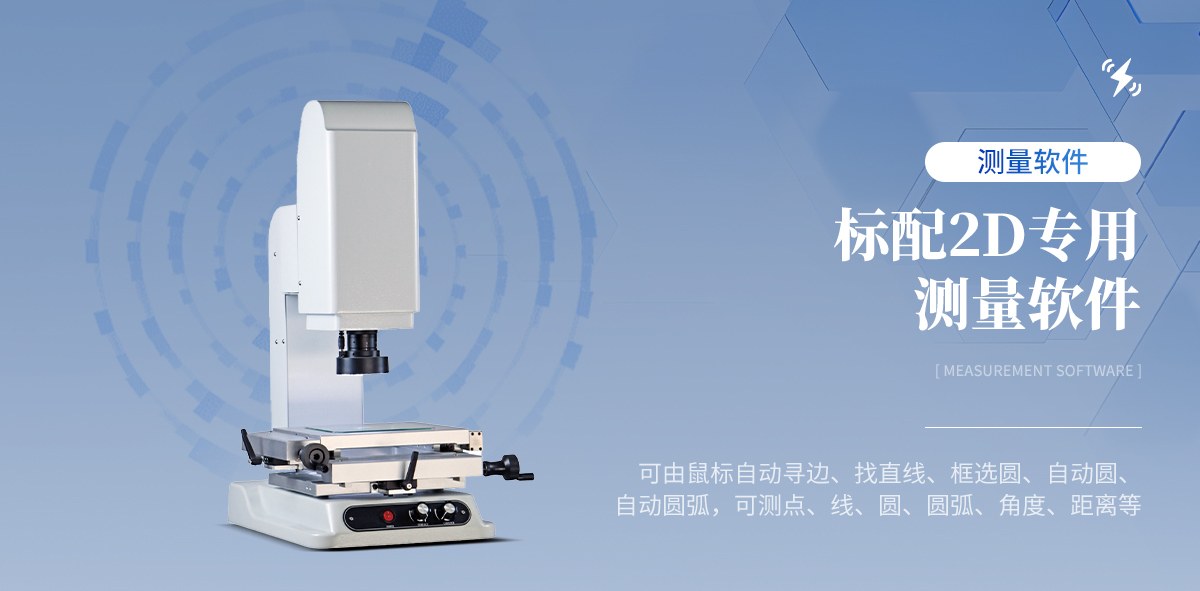

6、仪器配合计算机使用,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出；

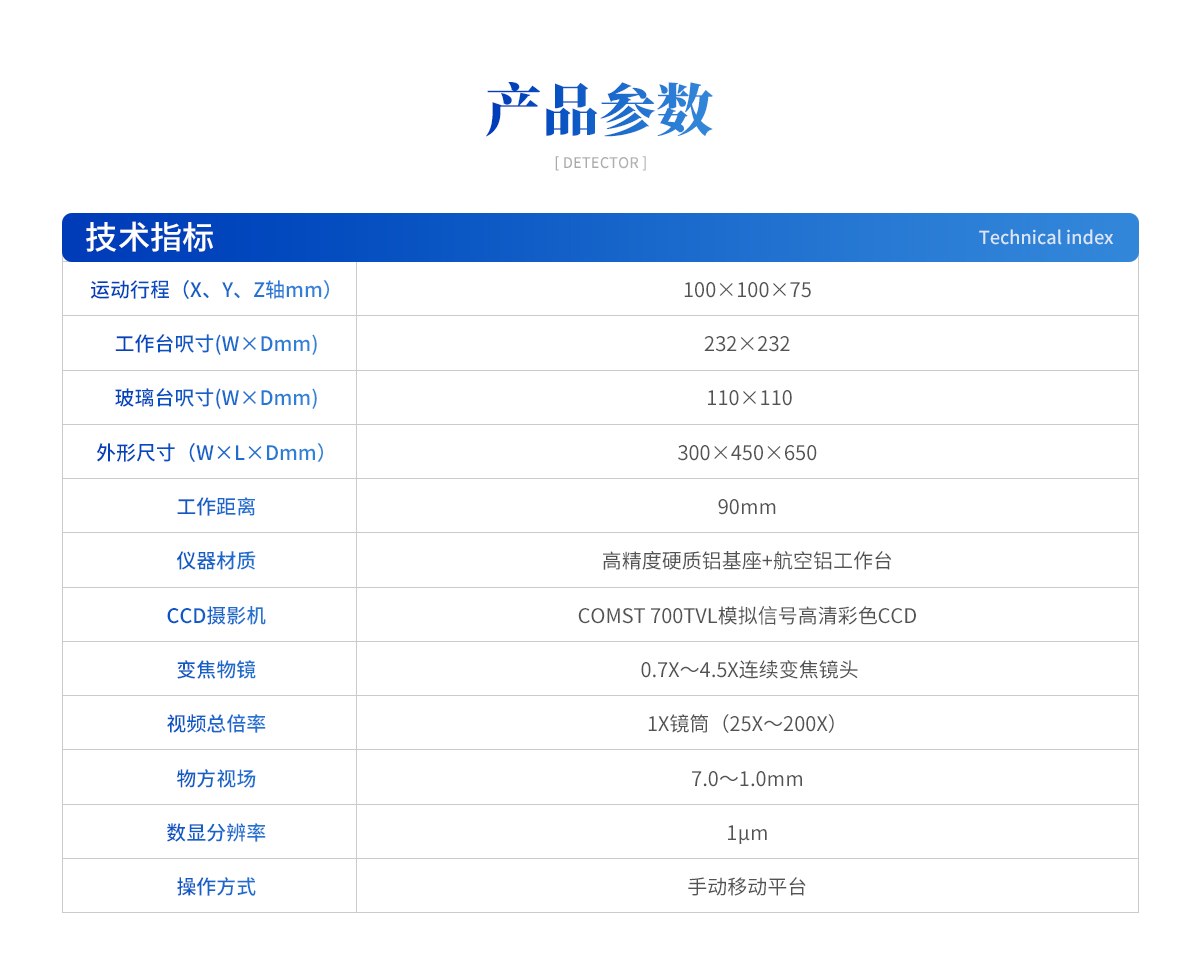

设备基本参数:
| 1、运动行程（X、Y、Z轴mm）：100×100×75； 2、 工作台呎寸(W×Dmm)： 232×232 3、 玻璃台呎寸(W×Dmm)： 110×110 4、 外形尺寸（W×L×Dmm）： 300×450×650 5、 工作距离：90mm 6、仪器材质： 高精度硬质铝基座+航空铝工作台 7、CCD摄影机：COMST 700TVL模拟信号高清彩色CCD 8、 变焦物镜： 0.7X～4.5X连续变焦镜头 9、 视频总倍率：1X镜筒（25X～200X） 10、 物方视场： 7.0～1.0mm 11、 数显分辨率：1µm 12、 数显分辨率：1µm 13、 操作方式：手动移动平台 |
配置清单
| 仪器基座 |
| CCD |
| 镜头 |
| 光栅尺 |
| 导轨 |
| 传动 |
| 表面光源 |
| 底光源 |
| 数据采集卡 |
| 视频采集卡 |
| 影像测量软件 |
| 光学校正片 |
| 电压 |
| 精磨高精度高稳定性硬质铸铝 |
| 700TVL模拟信号高清彩色CCD（COMST） |
| 0.7~4.5 X连续变焦镜头 |
| 高精度位移传感电子尺，分辨率：1µm （精微） |
| 咸阳蓝博P级精密交叉导轨（LB） |
| 西德无牙光杆精密传动（西德） |
| LED恒流环形驱动光源 (两环一区) |
| LED白色恒流底光源 |
| DC3000 |
| SDK2000 & SV2000E |
| DTV 2.5T手动影像测量软件 |
| DTW定制/td> |
| AC ：110/220V |
产品图片
