规格参数
产品介绍
多普勒流速仪原理：当超声波声源和观察者做相对运动时，观察者接收到的频率就会和超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率改变，且随水中悬浮运动速度的增加而增加， 由此测出多普勒频移，也就测出了多普勒流速仪所处点水的流速。 主要用于灌溉明渠，市政下水管道，水文流域等场合。特别适合低水位的场合，水位超过 15 厘米就可以工作。在规则的管道、渠道，通过流速仪上的压力传感器测得水深，超声传感器测得流速，可以方便地计算出流量。
产品根据超声多普勒效应原理测量流速，并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC塑料能够有效防水密封。 壳体长25厘米、高度3厘米、宽度7厘米。可以在明渠和比较大的管道内测量流速。
产品特点：
1、采用 Modbus 通信协议，利用 RS485 总线进行通信。
2、单向监测流速流量。
3、水下传感器设备安装方便。有金属底座固定装置，安装简单。
4、设备全部采用电子设计，宽电压供电、低功耗，无机械部件。
5、具有测量准确、稳定的优点，可靠性高，抗干扰性强。
6、应用范围广泛。可以在自来水到黄河水的各种水环境中应用。
7、支持中英文切换
产品测试指标：
| 内容 |
| 范围 |
| 精度 |
| 流速（m/s） |
| 0.02～6.00 |
| ±1.0%±1cm/s |
| 截面积（m²） |
| 0.001㎡～999999㎡ |
| ±2.5% |
| 瞬时流量（m³/s） |
| 0.001m³/s～99.99m³/s |
| ±2.5% |
| 累计流量（m³） |
| 0.001m³～999999m³ |
| ±2.5% |
| 水温（℃） |
| -10～60 |
| ±1（℃） |
| 水位（m） |
| 0.05～10（默认最大量程10米） |
| 0.5%±0.5cm |
| 声波频率 |
| 2Mhz |
| 更新周期 |
| 1S |
| 盲区 |
| 10cm |
性能指标：
| 电气内容 | ||
| 范围 | ||
| 备注 | ||
| 工作电压 (V) | ||
| 7.2~15 | ||
| DC | ||
| 电流功耗(mA) | ||
| <=85ma(发射瞬间)静态电流6.5ma<> | ||
| 12V供电 | ||
| 数据更新周期 (s) | ||
| 8秒 | ||
| 默认 | ||
| 主机 | ||
| 长25厘米、宽7厘米、高3厘米 | ||
| 主机包装 | ||
| 500 * 380 * 180mm | ||
| 主机包装重量 | ||
| 5.9kg | ||
| 测杆 | ||
| φ20 * 1米 | ||
| 测杆包装 | ||
| 1300 * 120 * 105mm | ||
| 测杆重量 | ||
| 4.8kg | ||
| 出厂时默认带导气电缆15米。有特殊要求订货时提前说明。 | ||
配置清单：
| 名称 |
| 数量 |
| 单位 |
| 主机 |
| 1 |
| 台 |
| 多普勒流速传感器 |
| 1 |
| 台 |
| 测杆连接座 |
| 1 |
| 个 |
| 流向标 |
| 1 |
| 个 |
| 传感器支架 |
| 1 |
| 块 |
| 测杆底座 |
| 1 |
| 套 |
| 测杆底座螺柱 |
| 4 |
| 套 |
| 测杆 |
| 3 |
| 根 |
| 测杆尖头 |
| 1 |
| 个 |
| 测杆包 |
| 1 |
| 个 |
| 角度测量仪 |
| 1 |
| 台 |
| 10米卷尺 |
| 1 |
| 把 |
| 电源适配器 |
| 1 |
| 个 |
| USB/Type-C线 |
| 1 |
| 根 |
| 设备箱 |
| 1 |
| 个 |
| 说明书 |
| 1 |
| 份 |
| 合格证、保修卡 |
| 1 |
| 份 |
| 外包装 |
| 1 |
| 套 |

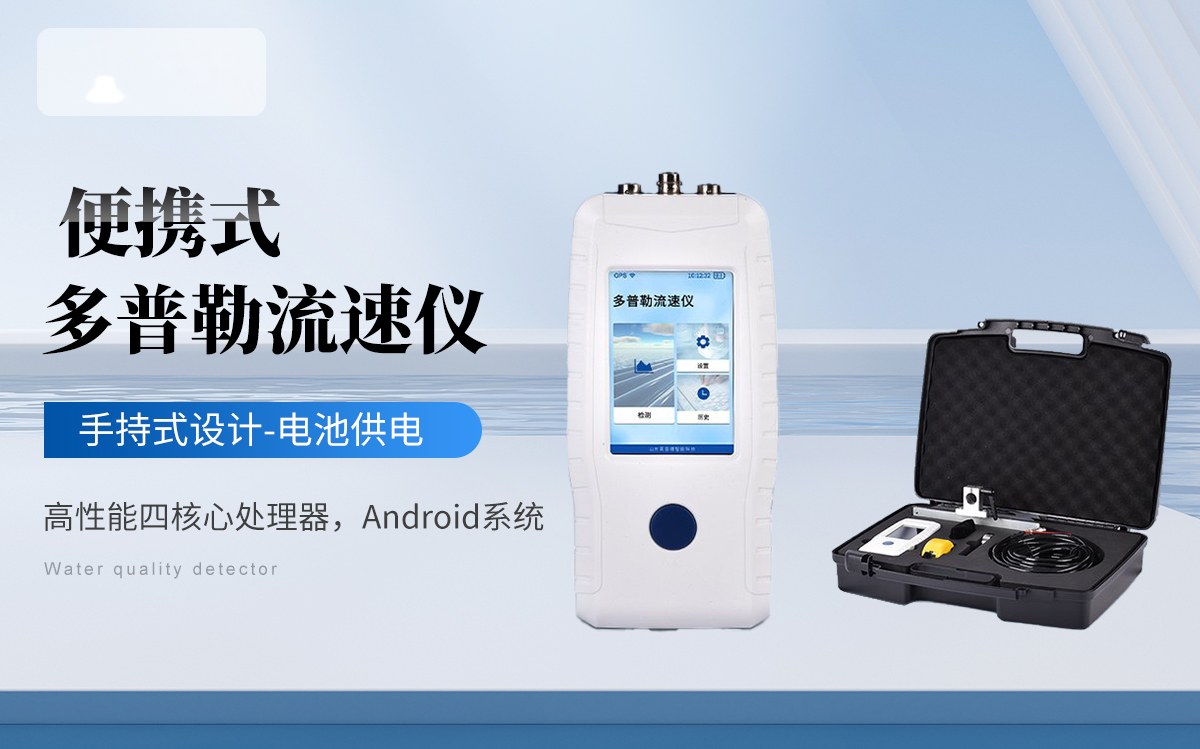

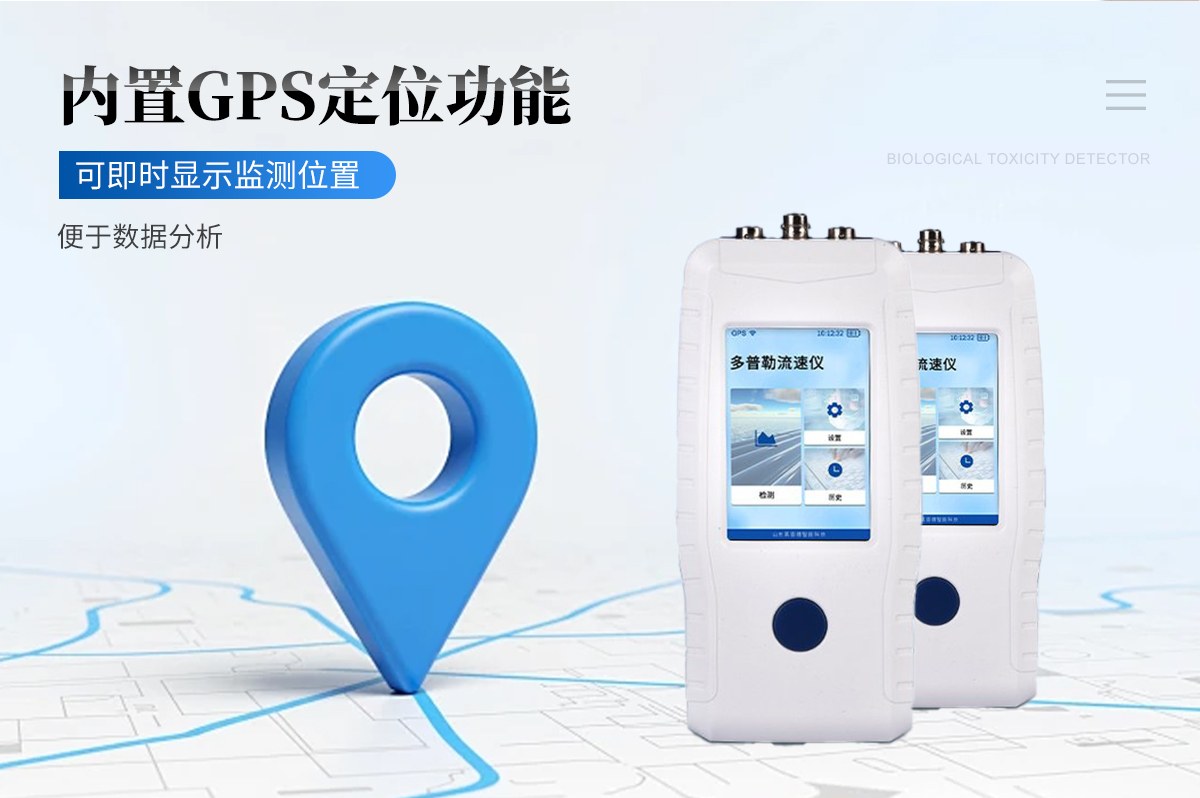

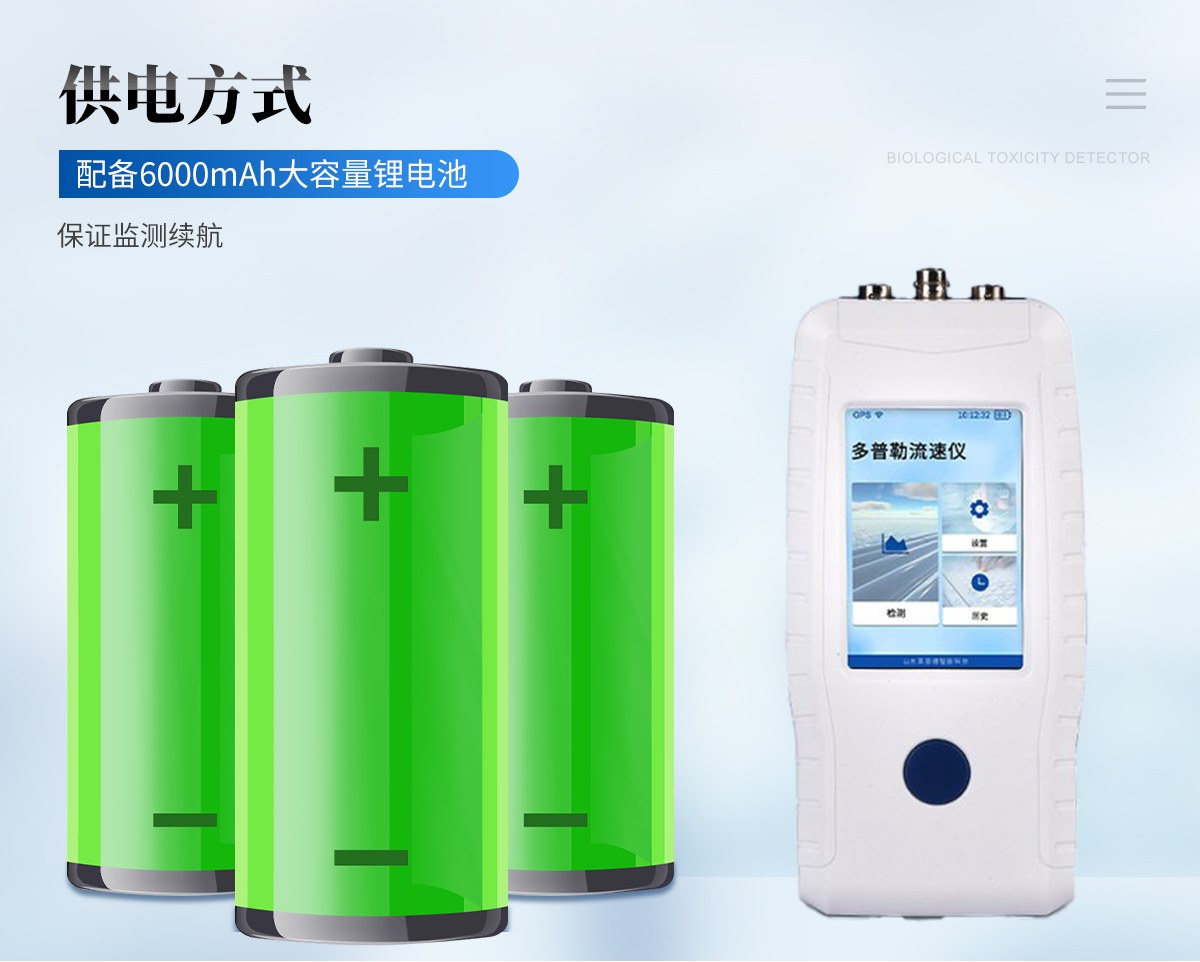

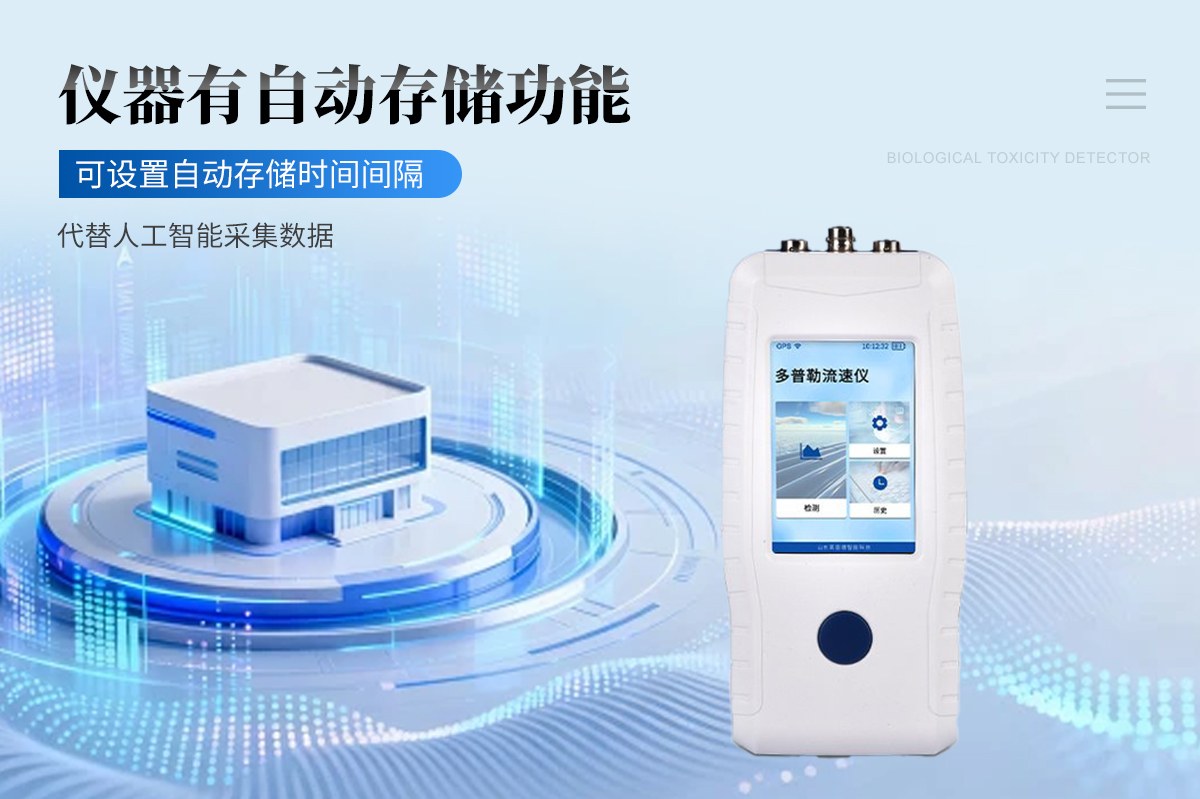

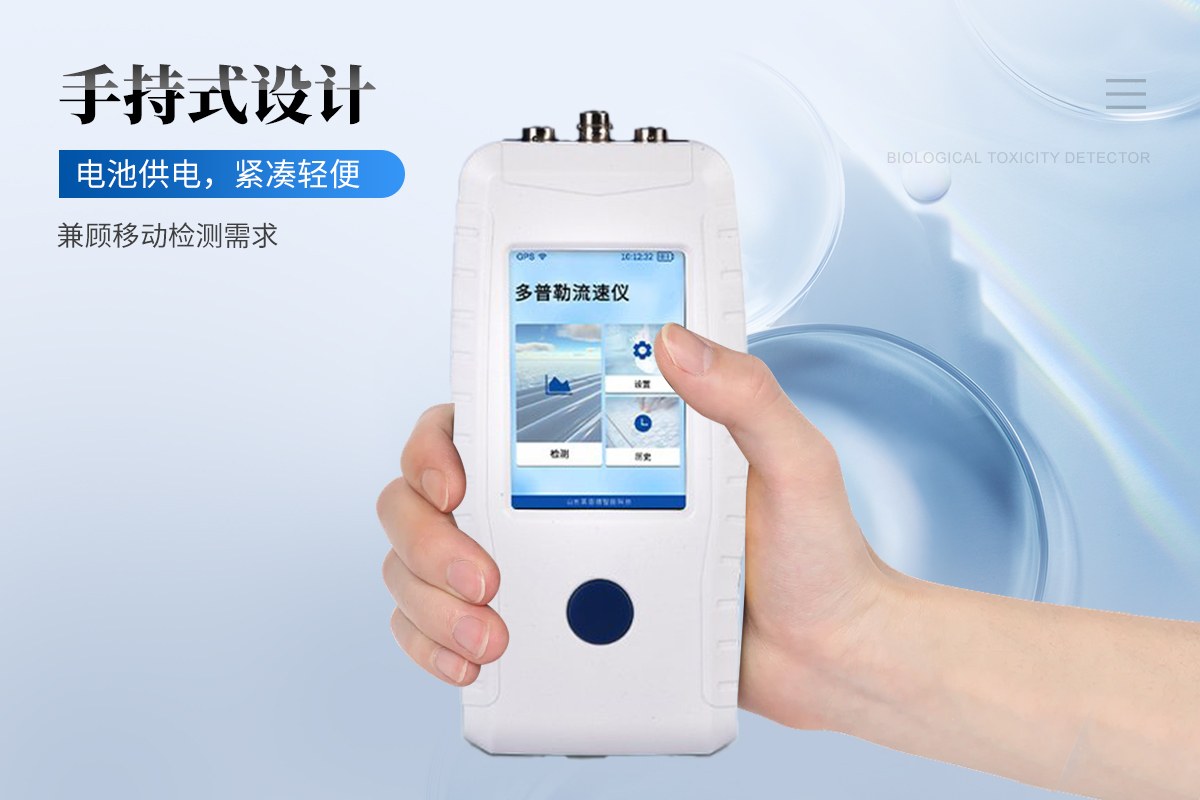

产品图片
