规格参数
产品介绍
一、产品用途
管式炉采用高纯石英或高纯氧化铝刚玉管作为炉管，炉管设计有水平安装，垂直安装。温区设计有单温区，双温区，三温区，五温区等。炉体也可增加旋转倾斜系统。

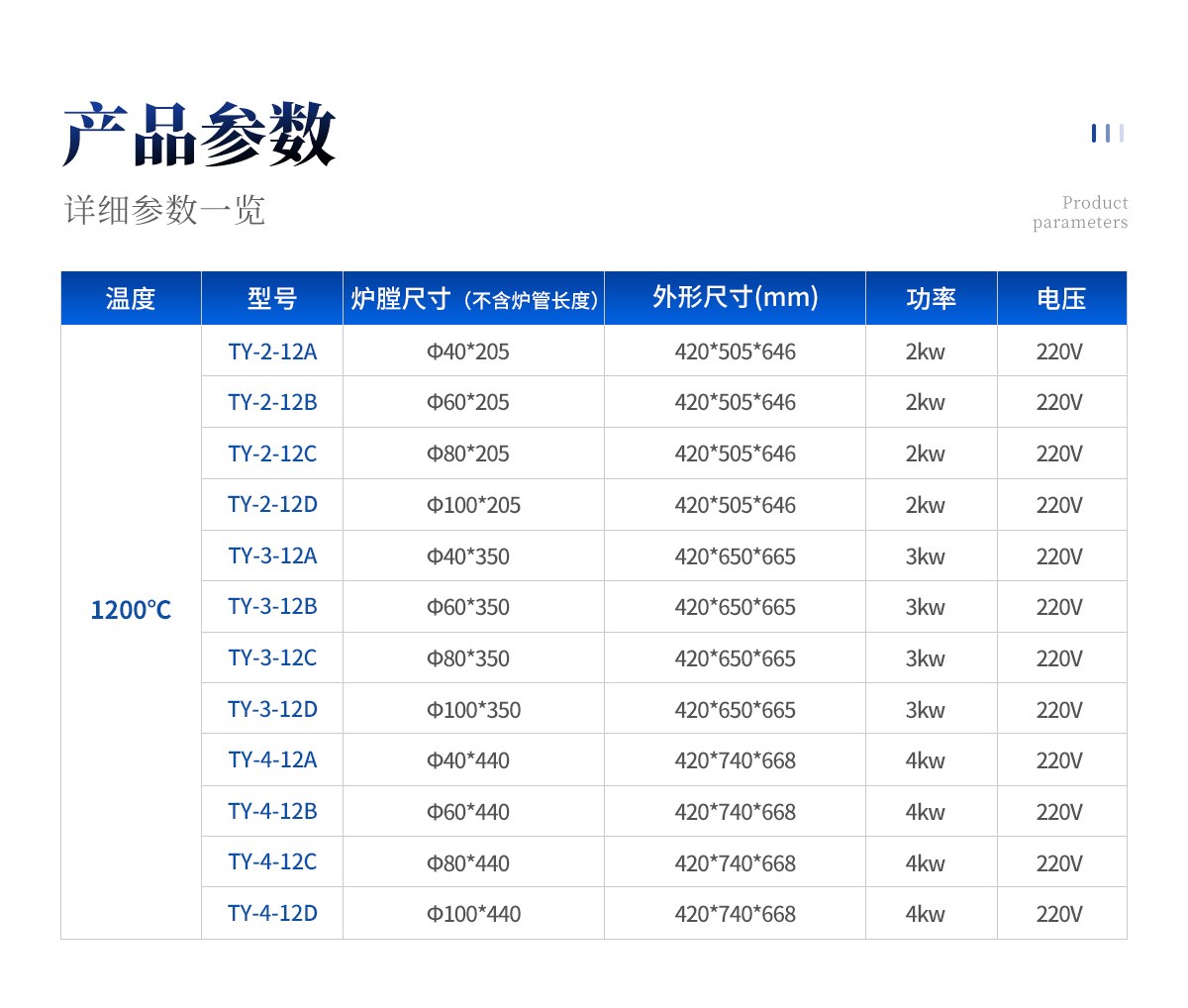

二、管式炉常规规格表
| 管式炉系列 | |||||
| 温度 | |||||
| 型号 | |||||
| 炉膛尺寸（不含炉管长度） | |||||
| 外形尺寸(mm) | |||||
| 功率 | |||||
| 电压 | |||||
| 1200℃ | |||||
| 2-12A | |||||
| Φ40*205 | |||||
| 420*505*646 | |||||
| 2kw | |||||
| 220V | |||||
| 2-12B | |||||
| Φ60*205 | |||||
| 420*505*646 | |||||
| 2kw | |||||
| 220V | |||||
| 2-12C | |||||
| Φ80*205 | |||||
| 420*505*646 | |||||
| 2kw | |||||
| 220V | |||||
| 2-12D | |||||
| Φ100*205 | |||||
| 420*505*646 | |||||
| 2kw | |||||
| 220V | |||||
| 3-12A | |||||
| Φ40*350 | |||||
| 420*650*665 | |||||
| 3kw | |||||
| 220V | |||||
| 3-12B | |||||
| Φ60*350 | |||||
| 420*650*665 | |||||
| 3kw | |||||
| 220V | |||||
| 3-12C | |||||
| Φ80*350 | |||||
| 420*650*665 | |||||
| 3kw | |||||
| 220V | |||||
| 3-12D | |||||
| 100*350 | |||||
| 420*650*665 | |||||
| 3kw | |||||
| 220v | |||||
| 4-12A | |||||
| Φ40*440 | |||||
| 420*740*668 | |||||
| 4kw | |||||
| 220V | |||||
| 4-12B | |||||
| Φ60*440 | |||||
| 420*740*668 | |||||
| 4kw | |||||
| 220V | |||||
| 4-12C | |||||
| Φ80*440 | |||||
| 420*740*668 | |||||
| 4kw | |||||
| 220V | |||||
| 4-12D | |||||
| 100*440 | |||||
| 420*740*668 | |||||
| 4kw | |||||
| 220V | |||||
| 1400℃ | |||||
| 2-14A | |||||
| Φ40*205 | |||||
| 590*649*765 | |||||
| 2kw | |||||
| 220V | |||||
| 2-14B | |||||
| Φ60*205 | |||||
| 590*649*765 | |||||
| 4kw | |||||
| 220V | |||||
| 2-14C | |||||
| Φ80*205 | |||||
| 590*649*765 | |||||
| 5kw | |||||
| 220V | |||||
| 2-14D | |||||
| Φ100*205 | |||||
| 590*649*765 | |||||
| 6kw | |||||
| 220V | |||||
| 3-14A | |||||
| Φ40*350 | |||||
| 565*790*765 | |||||
| 3kw | |||||
| 220V | |||||
| 3-14B | |||||
| Φ60*350 | |||||
| 565*790*765 | |||||
| 5kw | |||||
| 220V | |||||
| 3-14C | |||||
| Φ80*350 | |||||
| 565*790*765 | |||||
| 6kw | |||||
| 220V | |||||
| 3-14D | |||||
| Φ100*350 | |||||
| 565*790*765 | |||||
| 7kw | |||||
| 220V | |||||
| 4-14A | |||||
| Φ40*440 | |||||
| 585*868*763 | |||||
| 4kw | |||||
| 220V | |||||
| 4-14B | |||||
| Φ60*440 | |||||
| 585*868*763 | |||||
| 5kw | |||||
| 220V | |||||
| 4-14C | |||||
| Φ80*440 | |||||
| 585*868*763 | |||||
| 7kw | |||||
| 220V | |||||
| 4-14D | |||||
| Φ100*440 | |||||
| 585*868*763 | |||||
| 8kw | |||||
| 220V | |||||
| 1700℃ | |||||
| 2-17A | |||||
| Φ40*205 | |||||
| 590*649*765 | |||||
| 3kw | |||||
| 220V | |||||
| 2-17B | |||||
| Φ60*205 | |||||
| 590*649*765 | |||||
| 4kw | |||||
| 220V | |||||
| 2-17C | |||||
| Φ80*205 | |||||
| 590*649*765 | |||||
| 6kw | |||||
| 220V | |||||
| 2-17D | |||||
| Φ100*205 | |||||
| 590*649*765 | |||||
| 8kw | |||||
| 220V | |||||
| 3-17A | |||||
| Φ40*350 | |||||
| 565*790*765 | |||||
| 4kw | |||||
| 220V | |||||
| 3-17B | |||||
| Φ60*350 | |||||
| 565*790*765 | |||||
| 5kw | |||||
| 220V | |||||
| 3-17C | |||||
| Φ80*350 | |||||
| 565*790*765 | |||||
| 7kw | |||||
| 220V | |||||
| 3-17D | |||||
| Φ100*350 | |||||
| 565*790*765 | |||||
| 9kw | |||||
| 220V | |||||
| 4-17A | |||||
| Φ40*440 | |||||
| 585*868*763 | |||||
| 5kw | |||||
| 220V | |||||
| 4-17B | |||||
| Φ60*440 | |||||
| 585*868*763 | |||||
| 6kw | |||||
| 220V | |||||
| 4-17C | |||||
| Φ80*440 | |||||
| 585*868*763 | |||||
| 8kw | |||||
| 220V | |||||
| 4-17D | |||||
| Φ100*440 | |||||
| 585*868*763 | |||||
| 10kw | |||||
| 220V | |||||
三、产品特点
| 项目 |
| 1200℃ |
| 1400℃ |
| 1700℃ |
| 1800℃ |
| 产品用途 |
| 广泛应用于企事业单位科研和小批量生产，以及院校科研教学中涉及到的陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材等领域。 |
| 温度 |
| 1200℃ |
| 1400℃ |
| 1700℃ |
| 1800℃ |
| 控温精度 |
| ±1℃ |
| ±1℃ |
| ±1℃ |
| ±1℃ |
| 热电偶及测量范围 |
| K型(0-1200℃) |
| S型(0-1600℃) |
| B型(0-1820℃) |
| B型(0-1820℃) |
| 加热元件 |
| 电阻丝 |
| 硅碳棒 |
| 硅钼棒 |
| 硅钼棒 |
| 外观设计 |
| 电炉采用人性化设计，美观大方，操作简单，外层涂层使用喷塑高温烘烤工艺。有耐高温氧化，耐酸碱能力。颜色选择为耐老化色调，不会因为使用时间长产生外观颜色褪色。 |
| 壳体设计 |

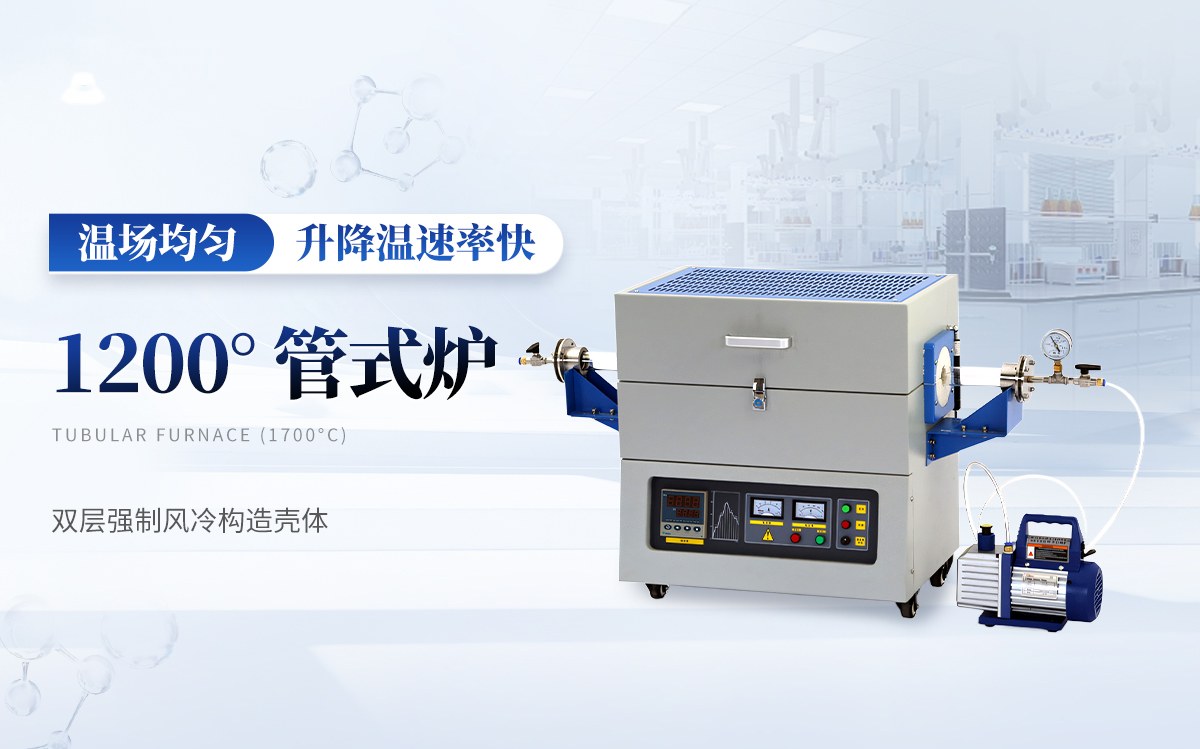

| 电炉壳体采用双层强制风冷构造，使电炉在高温时炉壳外部温度接近室温，避免了意外伤害发生。 |
| 炉膛设计 |
| 炉膛采用台阶式拼装结构，融合了力学定律，有效的保证了炉膛在加热过程中受力均匀，保障了热能不易散失，延长了炉膛的使用寿命。 |
| 炉膛材质 |

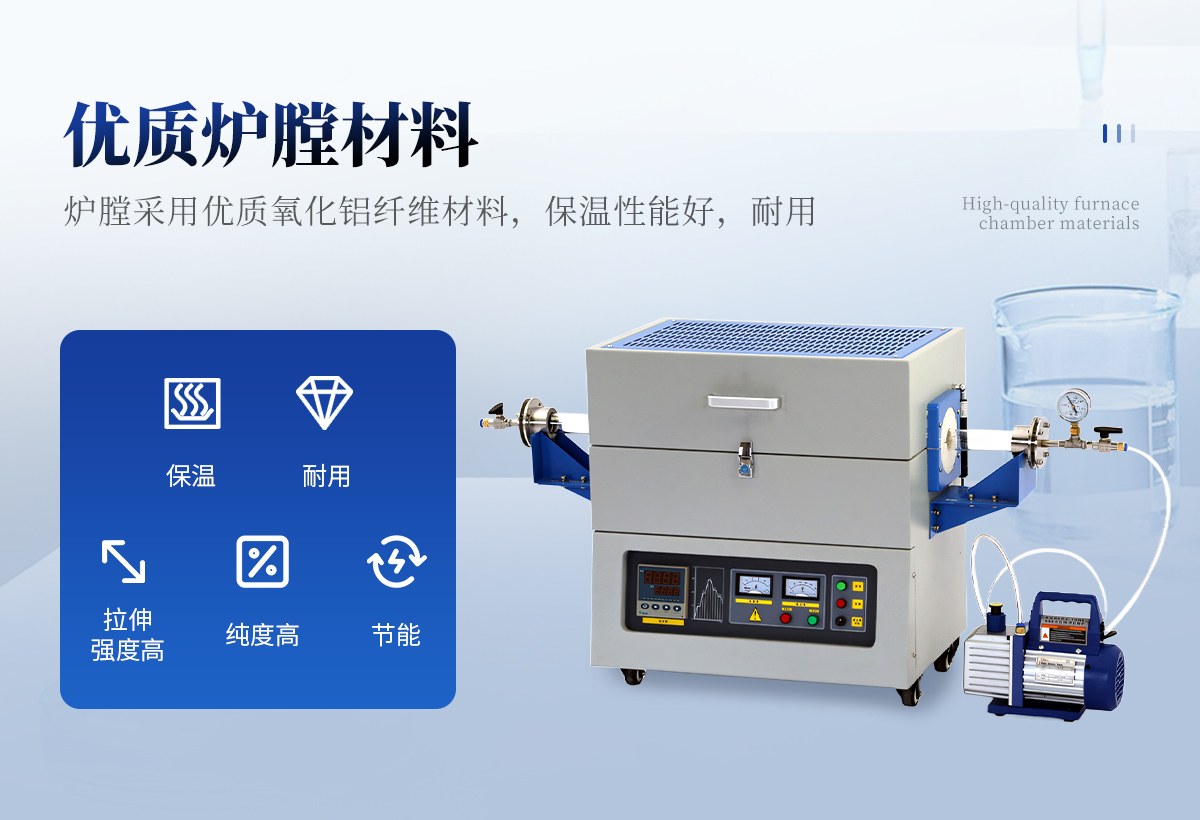

| 采用新型轻质氧化铝陶瓷纤维，具有保温效果优良，质轻耐高温，耐急冷急热，不易裂缝，不氧化结晶，不易掉渣，不用担心污染所烧制产品。节能效果是老式电炉的60%-80%。 |
| 温控方式 |

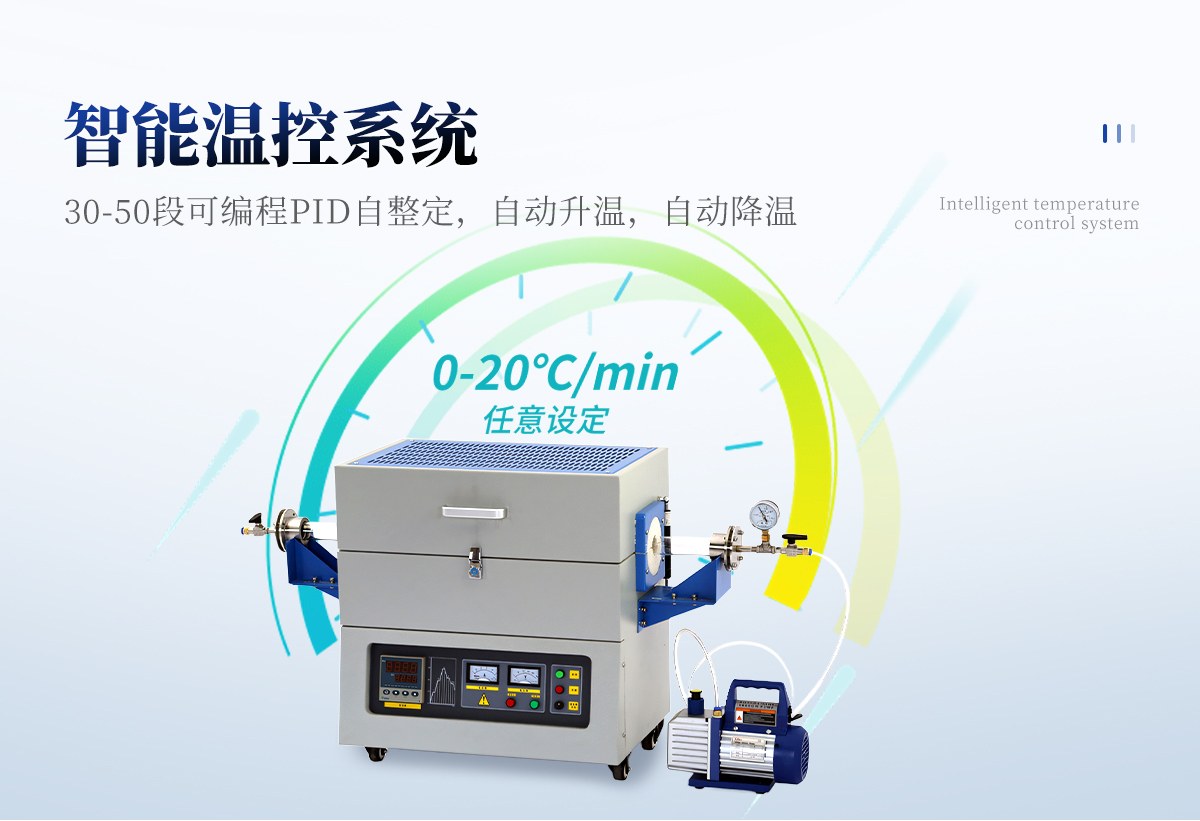

| 采用智能温控仪：具有30-50段可编程PID自整定，自动升温，自动降温，无需值守。也可选配RS-485通讯接口和控制软件在计算机上实现实时控制（连接上普通电脑即可启动、停止、暂停升温、设定升温曲线、升温曲线存储，历史曲线记录等功能） |
| 温控安全 |

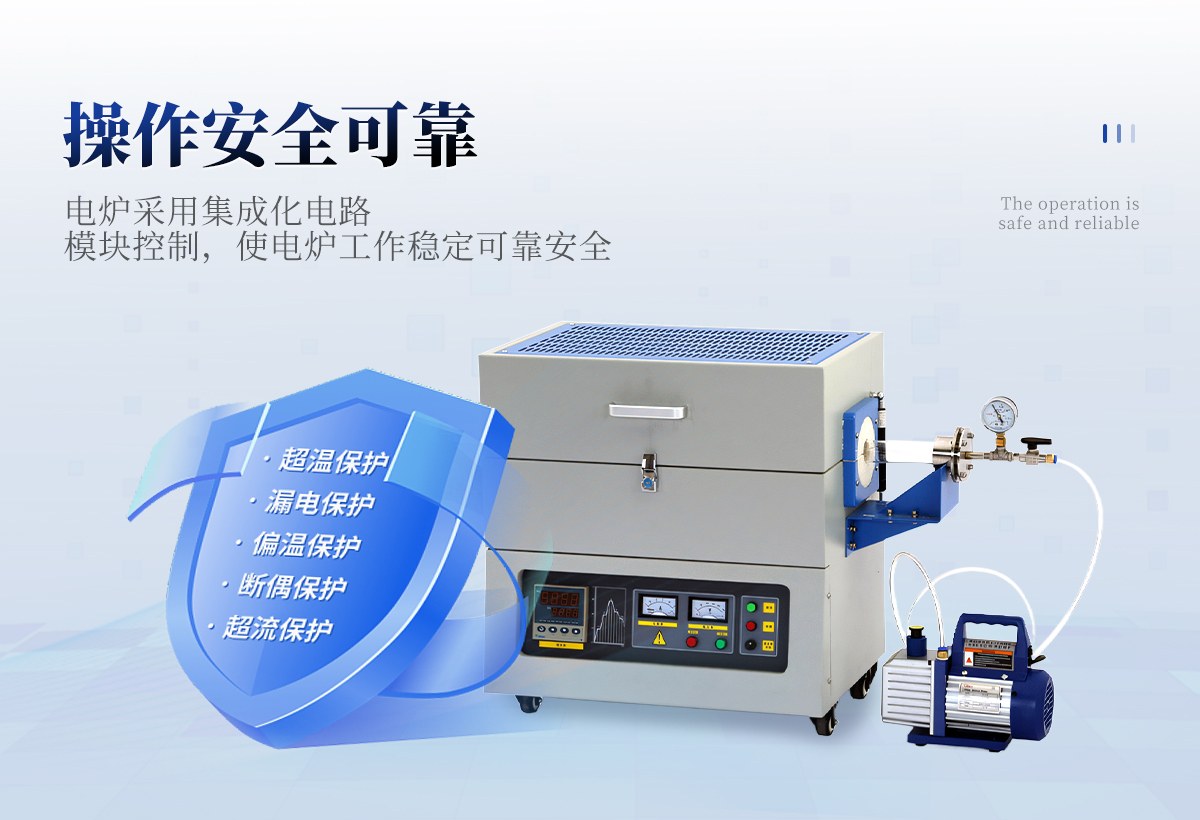

| 电炉采用集成化电路，模块控制（具有偏温保护、超温保护、断偶保护、超流保护等保护功能）使电炉工作稳定可靠安全。 |
| 升温速度 |
| 0-20℃/min任意设定，建议≤10℃/min |
| 可通气体 |

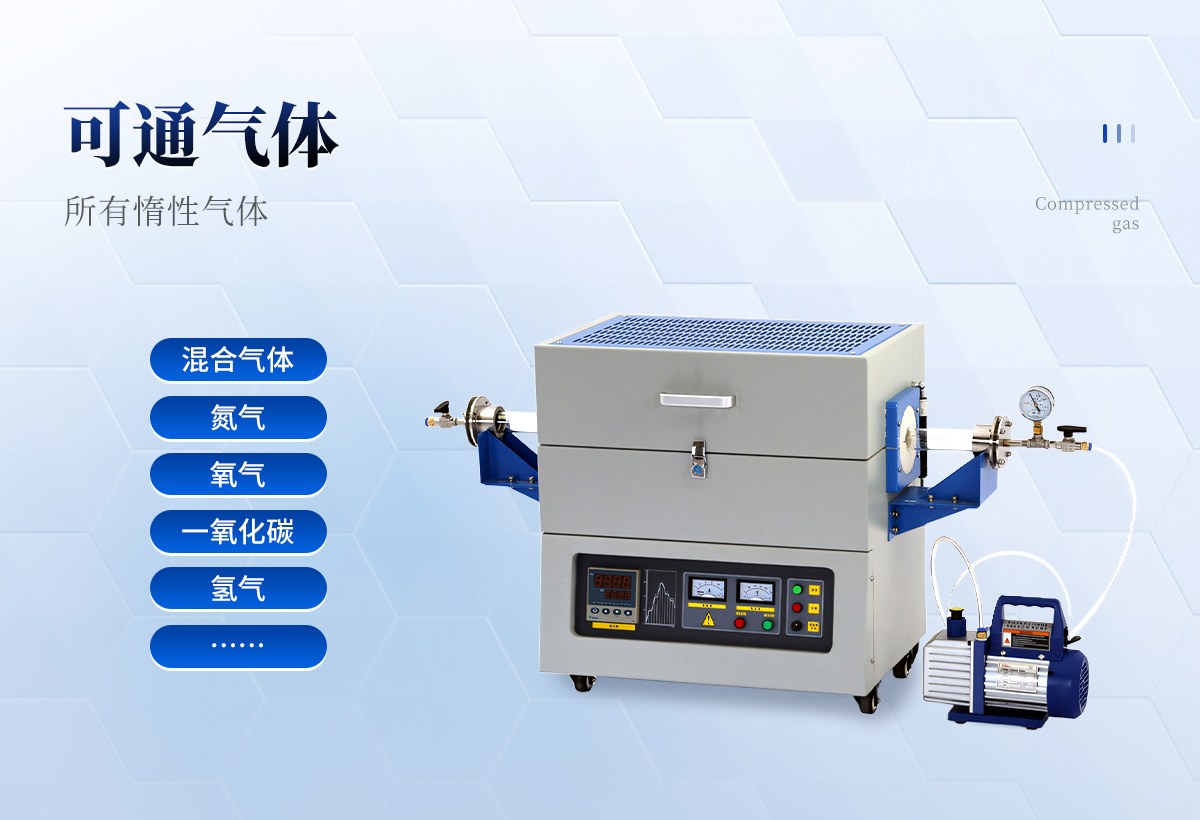

| 所有惰性气体，混合气体、氮气、氧气、一氧化碳、氢气…… |
| 气体控制 |
| 法兰两端其中一端可设置1或多个进气口，每个进气口均设有球阀，连接真空表一个，另外一端为抽气口连接真空泵；配备真空泵一台。 |
| 密封方式 |
| 采用304不锈钢法兰，具有装卸方便，抗氧化，抗酸碱，双层密封，保证了密封性。 |
| 保修期限 |
| 炉体保修一年（加热体、易损件除外），终身维护。 |
| 配件 |
| 真空泵1台，坩埚钳1把，专用高温手套1双。使用说明书1份。 |
| 选配 |
| 内置测温、触摸屏控制、无纸记录仪、远程通讯控制系统。 |
| 产品认证 |
| 欧盟标准CE认证ISO9001:2015质量管理体系认证 |
