规格参数
产品介绍
一、产品简介：
1、本机专为全自动量测市场量身定制，其具有的CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速地解决不同产品的批量测量需要，适用于以二维及简易三维测量为目的的一切应用领域, 广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业；
2、本机专为全自动量测市场量身定制，其具有的CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速地解决不同产品的批量测量需要，适用于以二维及简易三维测量为目的的一切应用领域, 广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业；
二、产品特点：
1、 采用HKVISION千兆网数字相机及手动卡位变焦物镜作为测量瞄准系统；
2、 由移动工作台、三轴电子光栅尺和运动专用控制盒组成数据传动控制系统；
3、 采用双重闭循环运动控制，保证电机在高速运动时的定位性能；
4、 采用本公司开发的嵌入式模块控制机电，提高了电机回应速度，同时简化仪器与PC的界面；
5、 采用全花岗石平台结构，外观简洁大方，永不变形，永不生锈；
6、 表面光由四环八区环形LED光源组成，每一组均为恒流电源驱动，并按需要分区程序显示；
7、 Z轴影像对焦直接通过计算机软件操作，无需手动调焦，大幅度提高工作效率；
8、 具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
9、 与计算机连接后,采用全自动影像测量仪专用软件测绘图形进行处理及输出
三、产品参数:
| 1、 运动行程（X、Y、Z轴mm）：500×400×200 2、 工作距离：90mm 3、 工作台呎寸(W×Dmm)：740×620 4、 玻璃台呎寸(W×Dmm)：560×460 5、 外形尺寸（W×L×Dmm）：1100×850×1200 6、 仪器基座及立柱材质：高精度、高稳定性花岗石 7、 TBI精密滚珠丝杆+西德精密无牙传动+精密P级直线导轨构成XYZ优质传动系统 8、 CCD摄影机：HKVISION千兆网数字相机 9、 变焦物镜： 0.7X～4.5X手动卡位镜头(通过Z轴伺服驱动实现自动对焦功能) 10、 视频总倍率： 1X镜筒（25X～200X） 11、 物方视场： 7.0～1.0mm 12、 数显分辨率：1µm 13、 X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm) 14、 操作方式：XYZ三轴全自动伺服电机控制 +集成一体化运动控制设计 （只需对接220V电源界面、USB界面、AV视频界面即可使用） 15、 测量软件：INS全自动影像仪专用测量软件 16、 工作环境：温度20±5 ℃，湿度35%-75%（尽量满足环境条件），如果温湿度条件不能达到以上标准，至少要将仪器放置在少灰尘，少油气，远离振动源的室内。 |
四、软件功能:
| 1、 CNC编程自动测量：以软件控制测量仪的工作台面及Z轴移动方向，使测量更方便，可选配操纵杆手柄控制，让操作更人性化。可根据客户产品所测尺寸，进行测量编程，保存测量路径后，即能进行批量自动测量，大大提高测量效率； 2、 设置自动测量重复操作次数：测量同一产品所要检测的尺寸，设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间； 3、 光学对焦：由计算机自动判定每次的对焦面，以保证变换焦距时测量的重现性及精准度； 4、 光学对焦测高：通过光学对焦功能，用软件自动计算Z轴高度； 5、 “全图” 导航定位窗口：可以实时浏览所有绘制的像素，并可让鼠标点哪走哪,更让测量之数据统统在掌控之中； 6、 “浏览”窗口：可观察工件的全图形并具有类似AutoCAD的缩放功能； 7、 在“浏览”视图中进行标注： 可以直接在“浏览”视图中进行尺寸的标注； 8、 亚像素找边：让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更大程度的节约测绘时间； 9、 图形自动捕捉：可对线、圆、弧进行自动扫描边缘并自动取得图形；自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差； 10、 自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差； 11、 标注：可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）； 12、 坐标标注：以设定之坐标原点（0，0）为基准，标注像素上任意一点的坐标位置； 13、 自设客户坐标： 可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置； 14、 绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和 AutoCAD相似； 15、 操数：可将产品外形简易描出，描出的图形可转入AutoCAD经修改形成工程图； 16、 设置像素颜色： 可更改所绘制及标注的所有像素颜色，更容易区分便认； 17、 自动捕捉像素上的各结点：可以自动捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能； 18、 形位公差：真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度； 19、 设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示； 20、 发送至AutoCAD：可将实时影像中按实际工件外形所描绘的像素直接输出到AutoCAD； 21、 保存高像素照片：可保存更清晰的测绘图元及产品照片，可以更大倍数的在看图软件中观察所保存的图片； 22、 CCD校正：对CCD制作中产生的误差进行补偿，使测量更精准； 23、 光栅尺校正：对光栅尺所产生的误差进行补偿，使测量更精准； 24、 Z轴校正：对Z轴的移动偏差进行补偿，使测量更精准； 25、 运动系数控制：可以更快速的在工作台中进行定位，节约大量的测量时间。 |
五、配置清单
| 仪器基座 |
| CCD |
| 镜头 |
| 光栅尺 |
| 导轨 |
| 传动 |
| 电机 |
| 运动控制 |
| 程控光源 |
| 操纵杆 |
| 全自动测量软件 |
| 加密狗 |
| 光学校正片 |
| 电压 |
| 计算机 |
| 高稳定性高精度花岗石材质 |
| HIKVISION 160W千兆网数字相机 （海康HIKVISION） |
| 0.7~4.5 X手动卡位镜头（莱斯） |
| 高精度位移传感电子尺，分辨率：1µm （精微） |
| 咸阳蓝博P级精密V型导轨（LB） |
| XYZ轴TBI精密滚珠丝杆(200mm) |
| 4000P伺服电机（UWC） |
| 多功能一体化集成运动控制盒（UWC） |
| 四环八分区表面光源、单颗绿色LED底光源 |
| DT-3 |
| INS 全自动影像测量软件 （INS） |
| INS-C |
| DTW定制 |
| AC ：110/220V |
| 自动影像仪器专用电脑+19.5”显示器 |

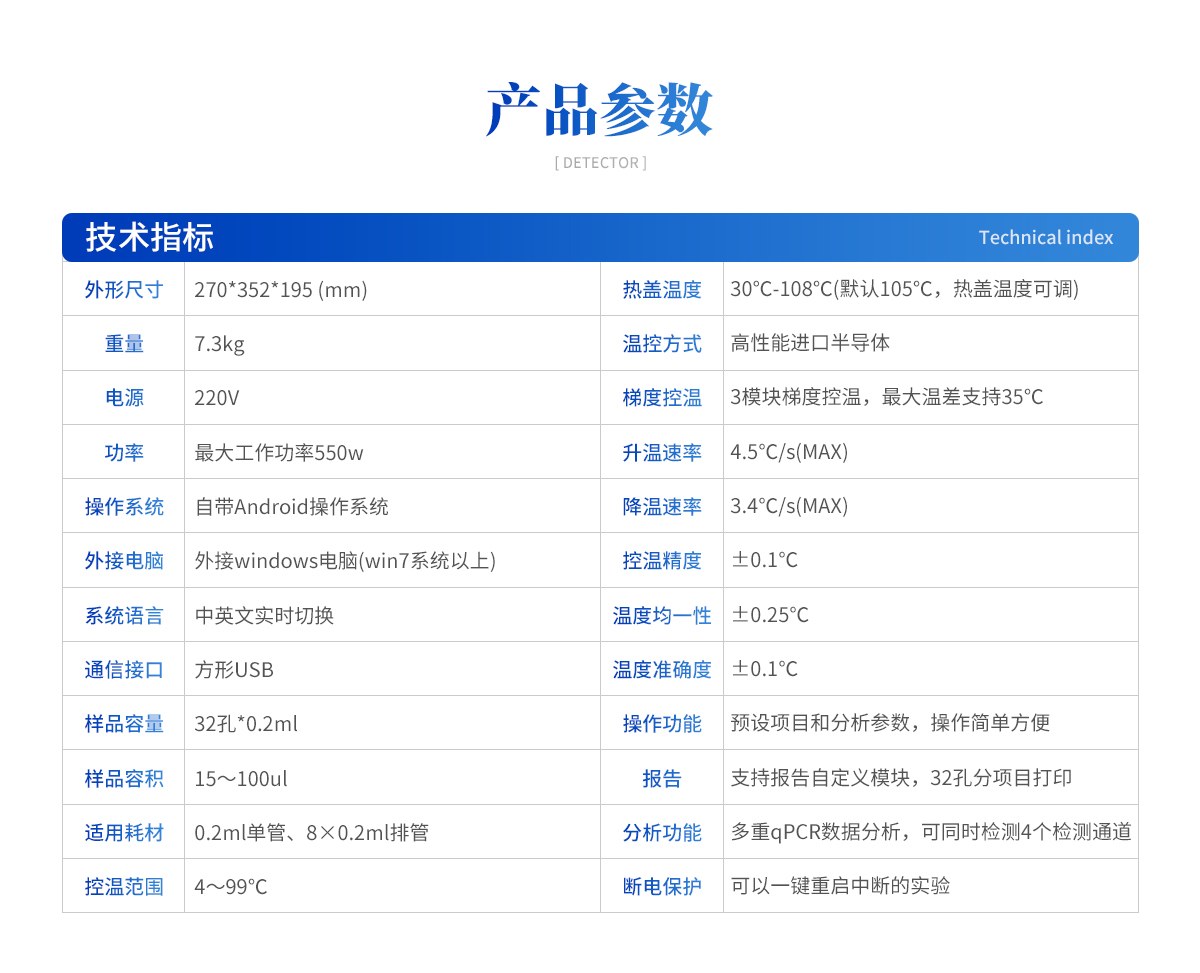

六、仪器技术指标：
| 基本性能 | |
| 外形尺寸 | |
| 270*352*195 (mm) | |
| 重量 | |
| 7.3kg | |
| 电源 | |
| 220V | |
| 功率 | |
| 最大工作功率550w | |

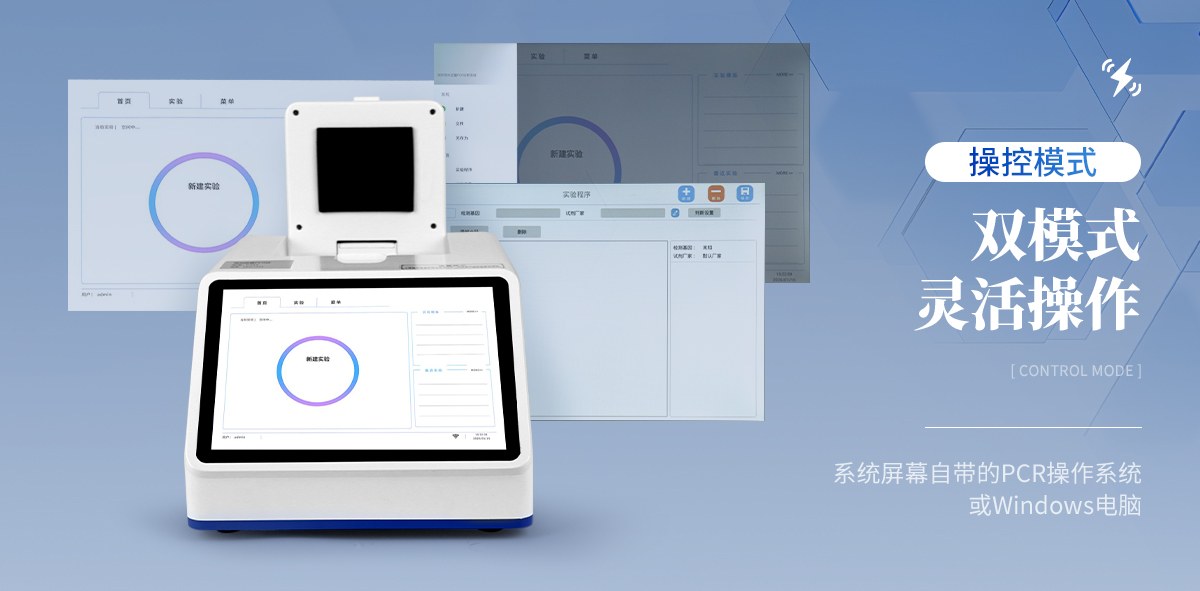

| 操作系统 | |
| 自带Android操作系统 | |
| 外接电脑 | |
| 外接windows电脑(win7系统以上) | |
| 系统语言 | |
| 中英文实时切换 | |
| 通信接口 | |
| 方形USB | |
| 操作环境参数 | |
| 操作环境温度 | |
| 18～35℃ | |
| 操作环境相对湿度 | |
| 0%～85% | |
| 运输及储存温度 | |
| -20～55℃ | |
| 运输及储存相对湿度 | |
| 0%～85% | |
| 系统性能 | |
| 样品容量 | |
| 32孔*0.2ml | |
| 样品容积 | |
| 15～100ul | |
| 适用耗材 | |
| 0.2ml单管、8×0.2ml排管 | |

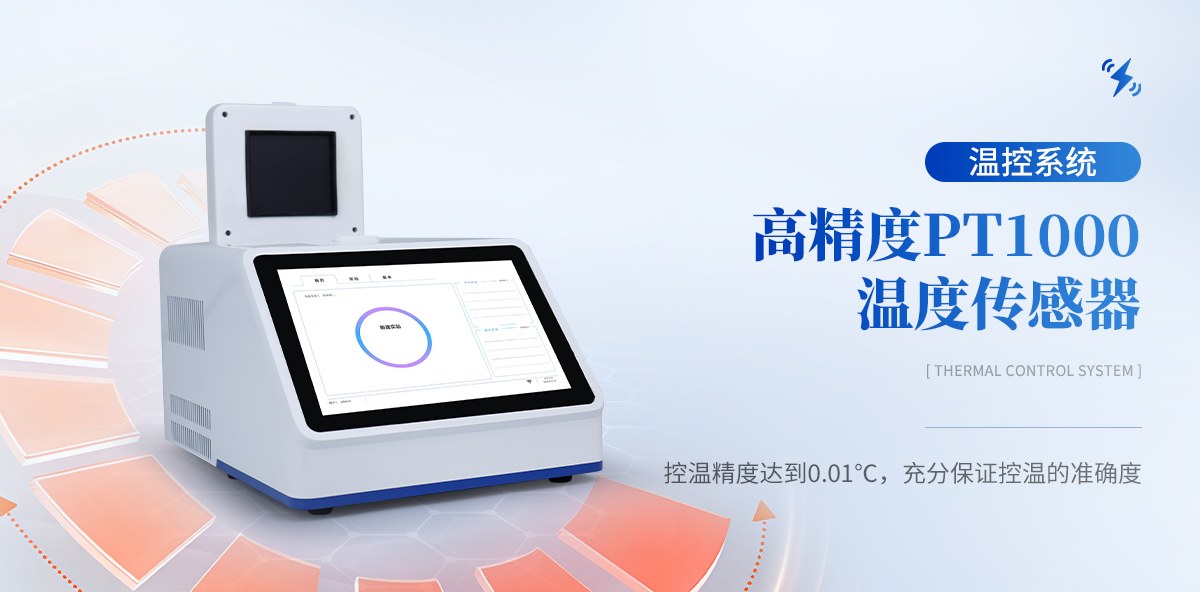

| 控温范围 | |
| 4～99℃ | |
| 热盖温度 | |
| 30℃-108℃(默认105℃，热盖温度可调) | |
| 温控方式 | |
| 高性能进口半导体 | |
| 梯度控温 | |
| 3模块梯度控温，最大温差支持35℃ | |
| 升温速率 | |
| 4.5℃/s(MAX) | |
| 降温速率 | |
| 3.4℃/s(MAX) | |
| 控温精度 | |
| ±0.1℃ | |
| 温度均一性 | |
| ±0.25℃ | |
| 温度准确度 | |
| ±0.1℃ | |
| 操作功能 | |
| 预设项目和分析参数，操作简单方便 | |
| 报告 | |
| 支持报告自定义模块，32孔分项目打印 | |
| 分析功能 | |
| 具多重qPCR数据分析功能，可同时检测4个检测通道 | |
| 断电保护 | |
| 可以一键重启中断的实验 | |
| 仪器信息 | |
| 拥有故障记录，分析，提示的功能，更方便远程解决问题 | |
| 分析算法 | |
| 扩增曲线，标准曲线定量、熔解曲线，基因分型(SNP)，相对定量 | |
| 支持HRM检测 | |
| 支持 | |

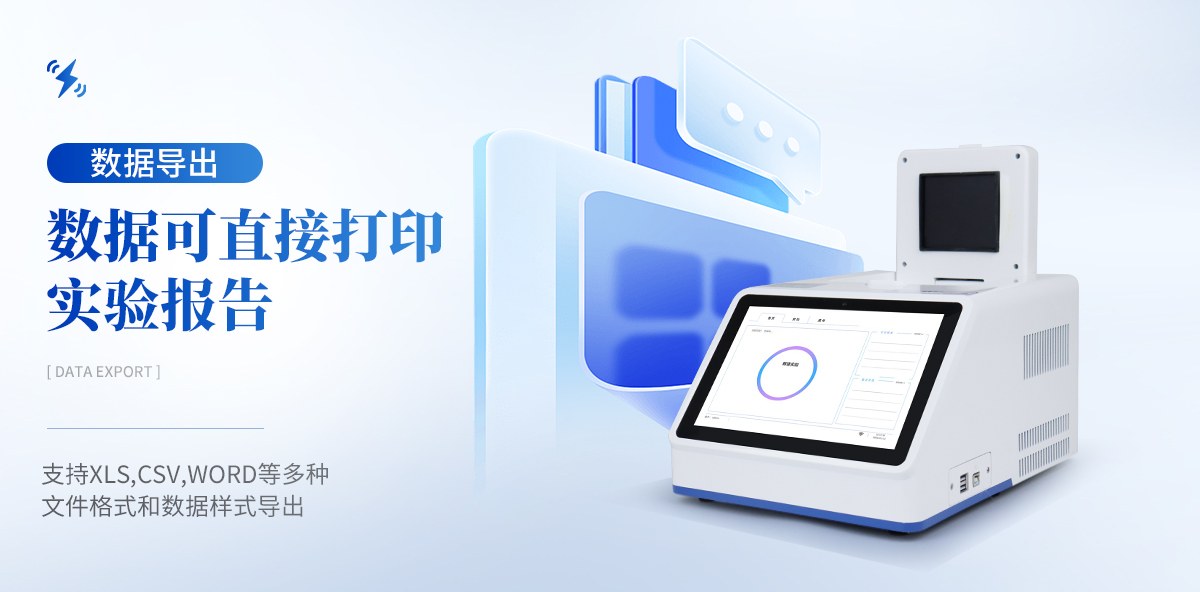

| 数据导出 | |
| 可将实验结果以图形和表格的形式直接导出；详细的数据报告内容包括实验条件，数据坐标和表格，数据分析参数。 | |
| 数据格式 | |
| XLS, CSV, DOCX，PDF | |
| TouchDown功能 | |
| 支持时间和温度递增递减模式 | |

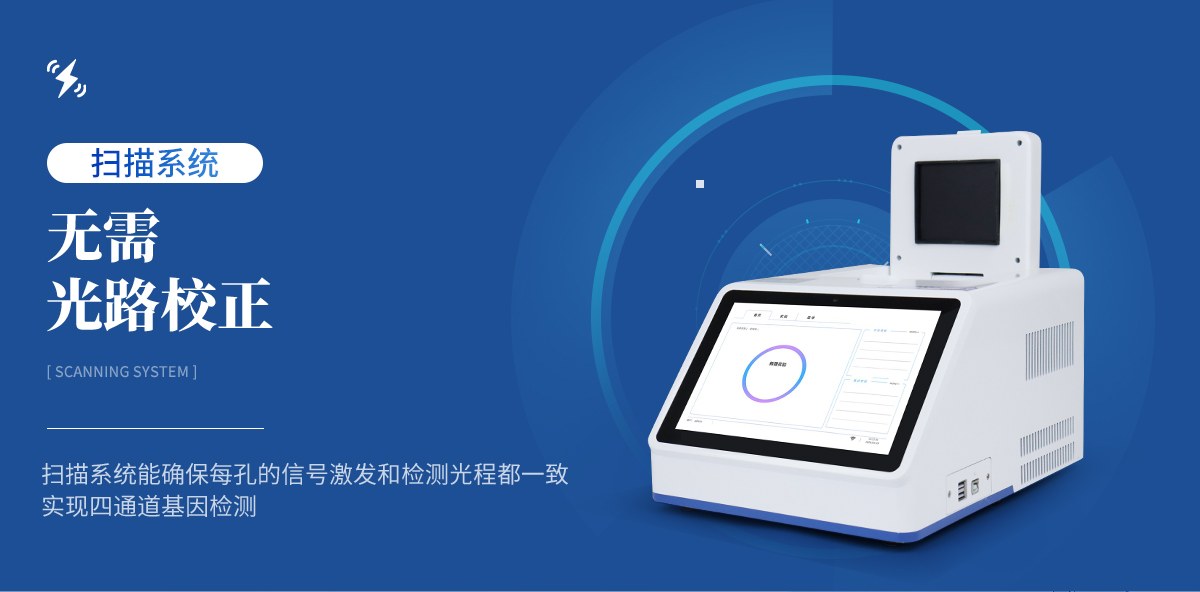

| 荧光检测系统性能 | |
| 检测灵敏度 | |
| 可检测单拷贝基因 | |
| 动态范围 | |
| 1~10^10 | |
| 荧光重复性 | |
| CV<1%（使用某品牌试剂做32孔均一性实验，32个孔的Ct差值保持在0.5以内，CV保持在1%以内。） | |
| 相关系数 | |
| 0.99~1（每种浓度3个重复，梯度曲线的相关系数>0.99，扩增效率保持在99%~101%之间） | |
| 扩增效率 | |
| 99%~101% | |
| 可信度 | |
| 区分1000与2000拷贝浓度差异 | |
| 激光光源 | |
| 大功率LED（免维护，寿命长） | |
| 检测器 | |
| 高灵敏度光电传感器 | |
| 激发和检测传播介质 | |
| 耐高温专业导光光纤 | |
| 激发光波长 | |
| 460nm~480nm ， 525nm~545nm， 575nm~595nm ，600nm~620nm | |
| 检测光波长 | |
| 505nm~525nm ， 555nm~575nm ， 600nm~620nm ， 660nm~680nm | |
