【产品概述】

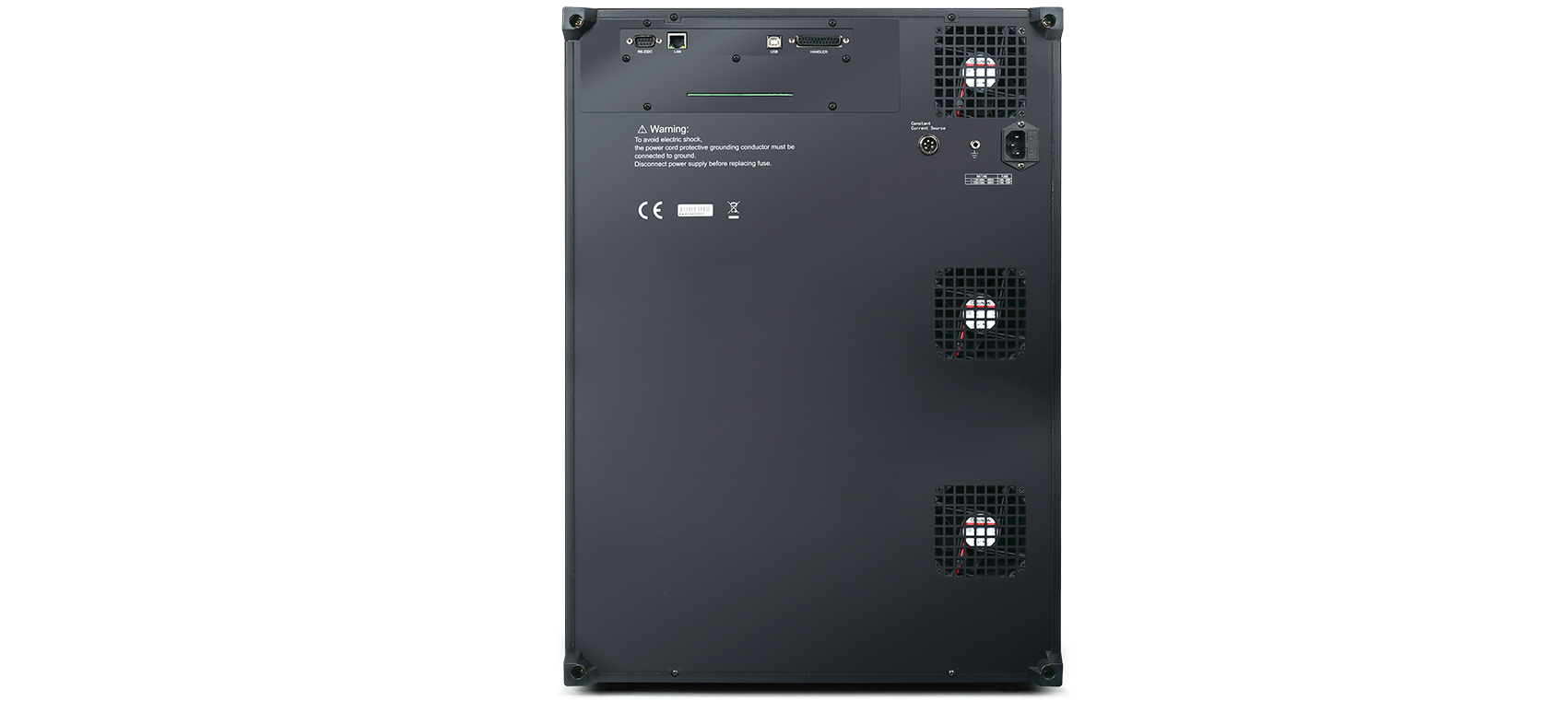

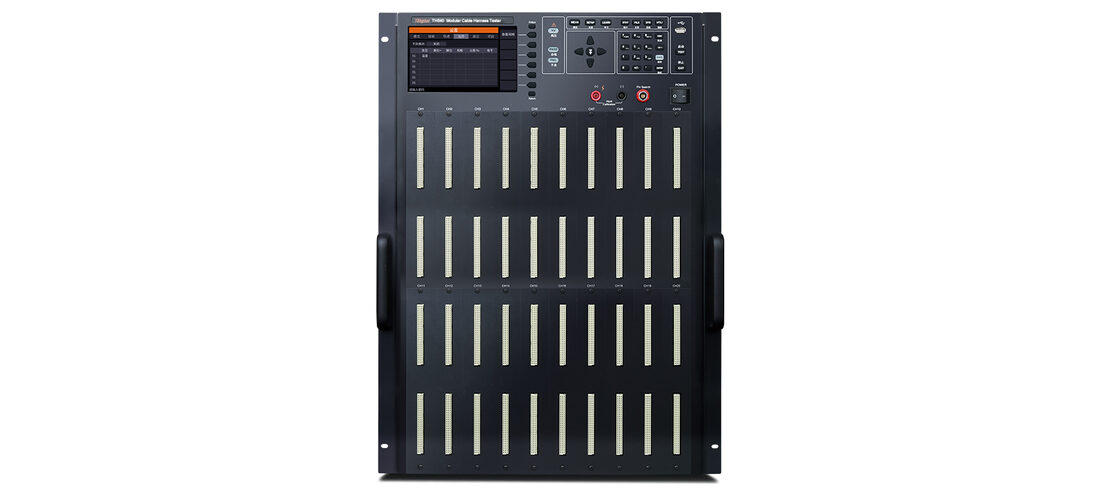

TH6XX模块化线束线缆综合测试系统是同惠电子在多年线材测试研发与用户使用经验基础上，采用最新技术设计的新一代线材测试仪。
TH6XX系列四线制测量通道数为64-1280CH。导通测试的范围低至10μΩ、耐压测试高达AC3000V/DC4000V。
TH6XX系列尤其适用于新能源汽车电池FPC、集成母排焊接电阻CCS、汽车PDU、高压线缆、线束品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。
快速选型
型号 | TH615-1280-2W TH615-2560-2W | TH615-640 TH615-1280 | TH630-160 TH630-320 TH630-640 | TH640-160 TH640-320 TH640-640 | ||
四线/两线 | 两线式 | 四线式 | 四线式 | 四线式 | ||
耐压 | 交流 | 50V-1000V | 50V-1000V | 50V-2000V | 50V-3000V | |
直流 | 50V-1500V | 50V-1500V | 50V-3000V | 50V-4000V | ||
绝缘 | 电压 | 50V-1500V | 50V-1500V | 50V-3000V | 50V-4000V | |
电阻 | 1MΩ-10GΩ | |||||
焊接电阻 | 分辨率 | 1μΩ | 1μΩ | 1μΩ | ||
最大电流 | 1A | 1A | 1A | |||
断短路测试速度 | 640点/150s | 640点/0.1s | 640点/0.1s | 640点/0.1s | ||
接触检查 | 无 | 有 | 有 | 有 | ||
【应用】
■ 汽车电子：
汽车电池FPC、集成母排焊接电阻CCS、汽车PDU、ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线
■ 通讯和IT：
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE 硬盘连接线、SATA硬盘连接线等
■ 电子工业：
排线、扁平线、接插件、电源线、多路开关、RS232连接线、 GPIB连接线、USB延长线、多芯插座
■ 元器件：
无源器件：电容、电感，电阻，二极管，电容极性
■ 安规测试：
交流耐压、直流耐压、绝缘电阻
【技术参数】
功能特点
1. ms级高速短断路测试判断（专利号：201210021127.2）
短断路测试是线束线缆测试仪最常用的基本测量功能，短断路测试速率的大小反映了线束测试效率的高低。
鉴于本系统最多测试通道数可达数千路，因此，短断路测试速度将严重影响仪器测试效率。本系统创新研发二分法短断路测量专利技术，使短断路测试不再成为测试效率提升的瓶颈。
2. 1A恒流、四线式测量，确保焊接电阻精确测量
焊接点、铆接点、紧固件等接触类电阻，通常为mΩ甚至μΩ级别，常规线束测试采用的恒压法或者小电流恒流法难以达到理想的测量分辨率和测试精度。
TH6XX系列产品凭借公司多年微弱信号测试技术积累，采用专有的μΩ级接触电阻测量技术，保证μΩ级别微小接触电阻测试稳定、可靠，重复性高：
a) 采用DC恒流测试方法，将恒流源电流提高至1A；
b) 采用四线式测量技术，有效消除测试引线电阻压降带来的测试误差；
