【产品概述】

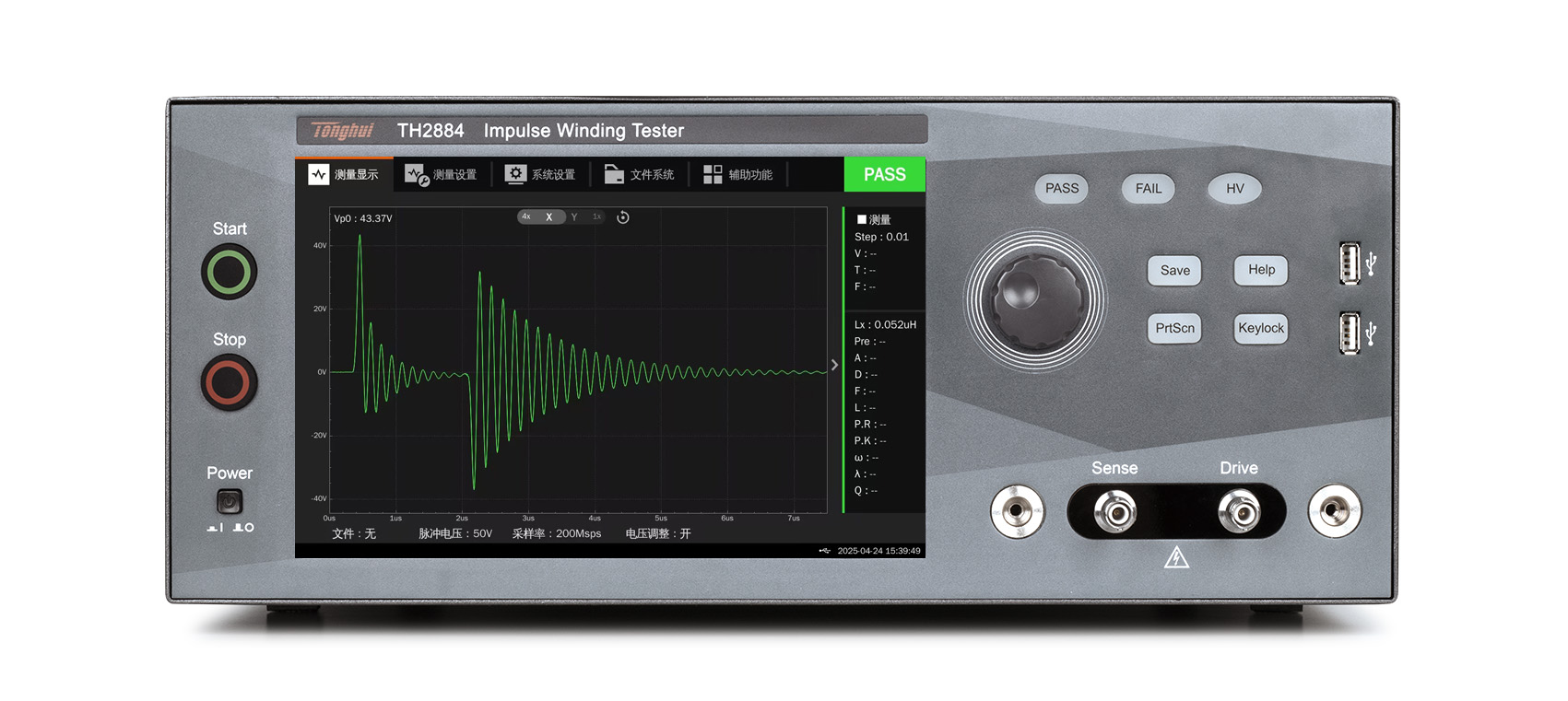

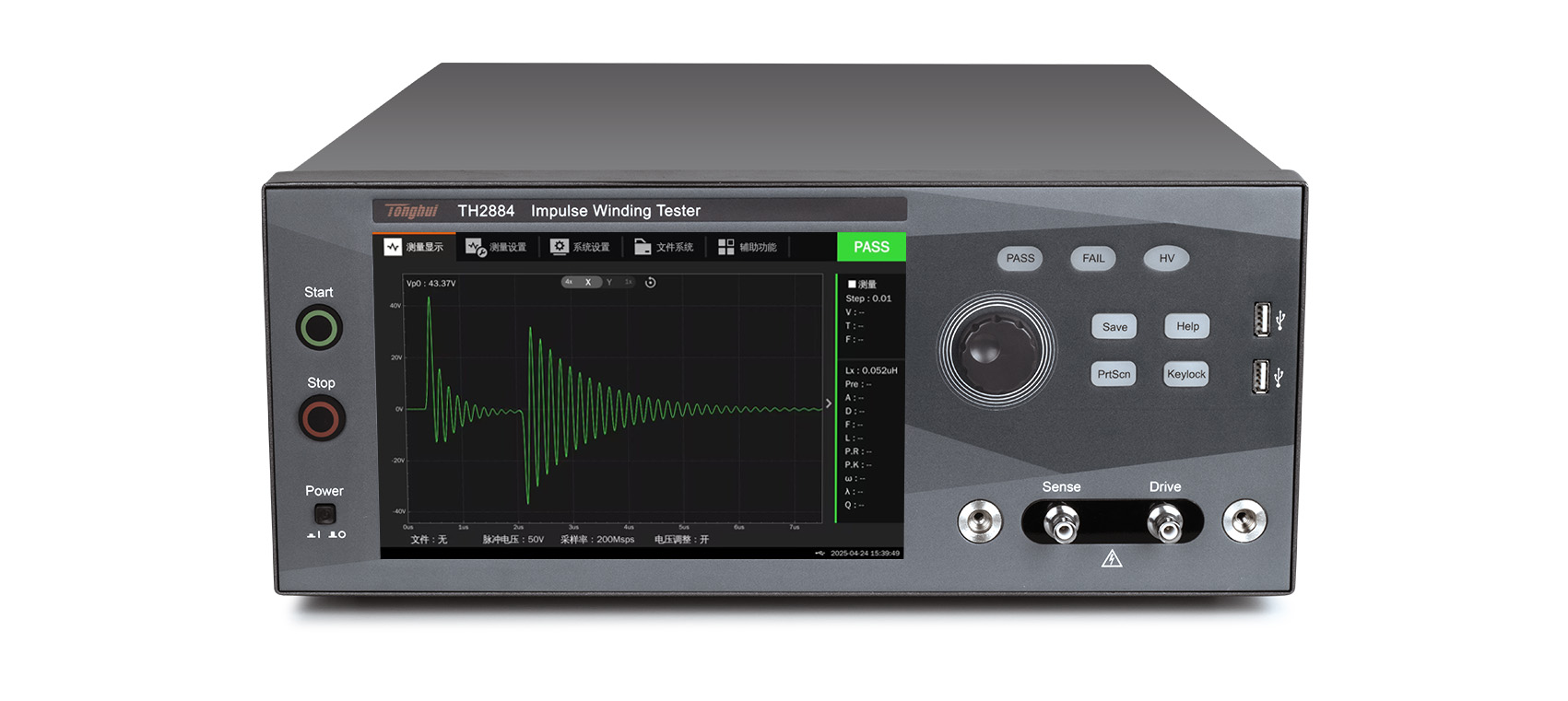

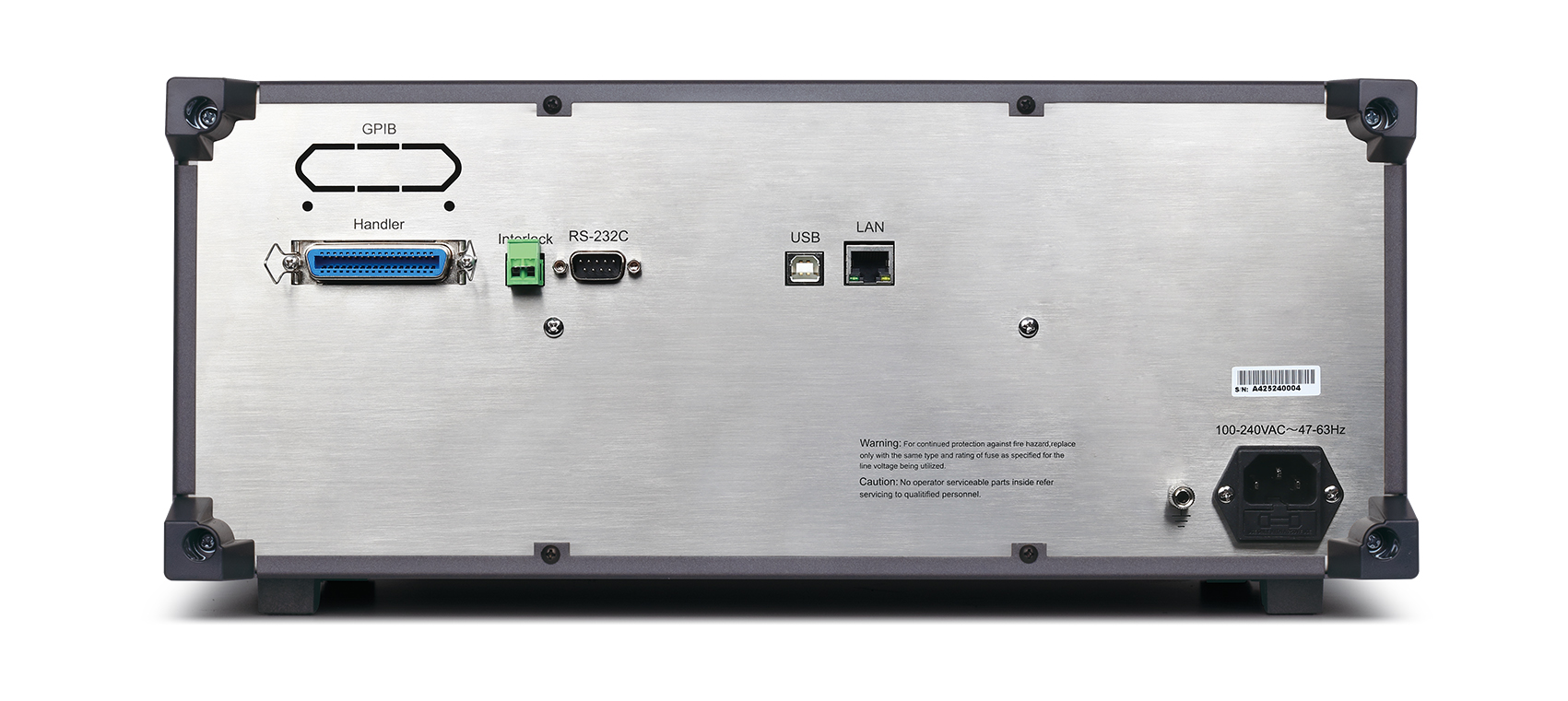

线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2884系列脉冲式线圈测试仪是采用高速采样技术研制的新一代线圈类产品绝缘性能的分析测试仪器。

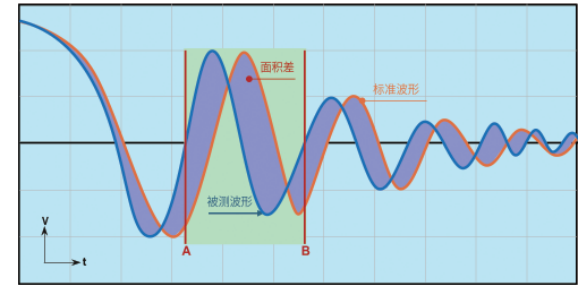

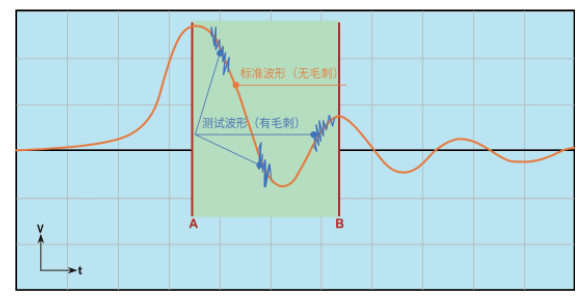

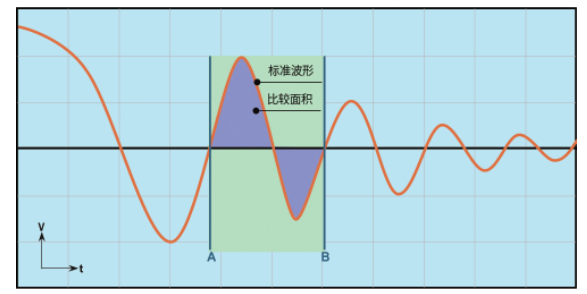

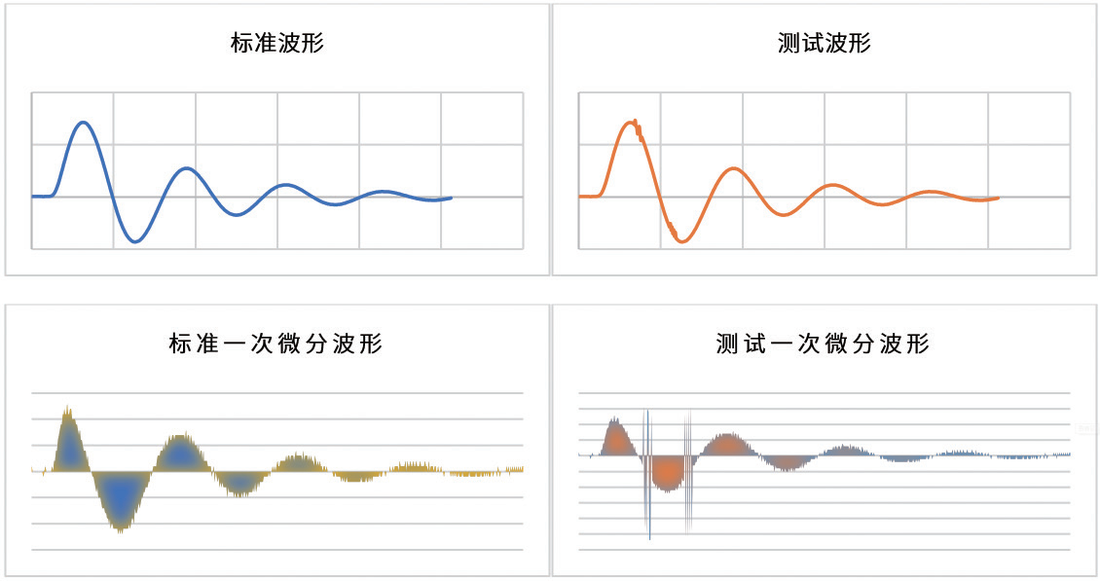

TH2884将标准线圈的采样波形存储于仪器中，测试时将被测线圈的测试波形与标准波形比较，根据设定的判据（面积、面积差、毛刺总量、最大毛刺等）以判定被测线圈的优劣。本仪器集成了强大的功能、精密的测试手段、灵活的操作方法及多种接口方式，可为大多数线圈类产品提供测试解决方案。
快速选型 | TH2884 |
通道数 | 1 |
脉冲电压 | 10V-1000V |
电感量测试范围 | 0.1μH - 100μH |
脉冲能量 | 0.75J |
采样率 | 200Msps |
分辨率 | 12 Bits |
存储深度 | 12k |
A.低至0.1μH，高至100μH的宽电感测试范围
ＴＨ２８８４脉冲式线圈测试仪是针对低感量绕线元件设计研发，最小可测试０．１μＨ线圈的层间、匝间短路。低感量线圈测试时相对常规线圈测试，更容易受测试线的等效电感分压影响，所以双同轴四端测试（激励与采样各两端）的方式，可以采集到待测件两端的真实信号。
由于低感量线圈的实际工作电压较低，测试中也需要用到低压脉冲。ＴＨ２８８４设计电压为１０Ｖ－１０００Ｖ，最低测试电压达１０Ｖ，因此可有效提高低感量线圈的测试分辨能力。

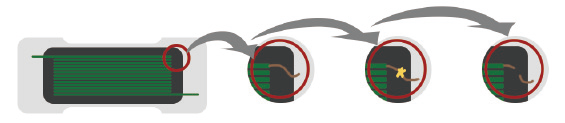

B.试前测试，提前判断潜在不良

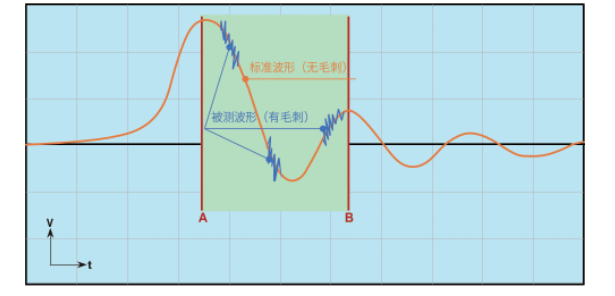

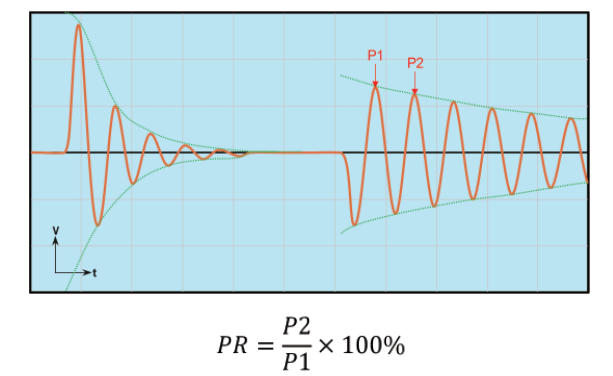

试前测试是在正式测试前先以较低的电压测试被测件，并利用最大毛刺及波峰差来判断被测件是否有潜在的微短路不良。以防止正式测试的较大电压烧蚀内部微短路处后绝缘改善引起的误判。
C.线圈脉冲测试原理

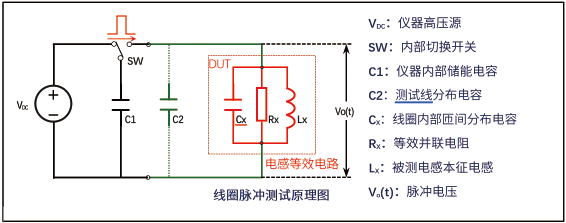

脉冲测试法是对绕线元件施加一个非破坏性、高速、低能量的电压脉冲。由于储能电容（Ｃ１）与被测绕线元件并联，脉冲电压加载至并联线路上后，产生ＬＣ谐振（Ｒｅｓｏｎａｎｃｅ），通过观察谐振振荡（Ｏｓｃｉｌｌａｔｉｏｎｓ）的衰减情况即阻尼（Ｄａｍｐｉｎｇ）来了解绕线元件内部线圈的状态（包含线圈自身绝缘Ｒｘ、电感量Ｌｘ及并联电容量Ｃｘ等状态）。

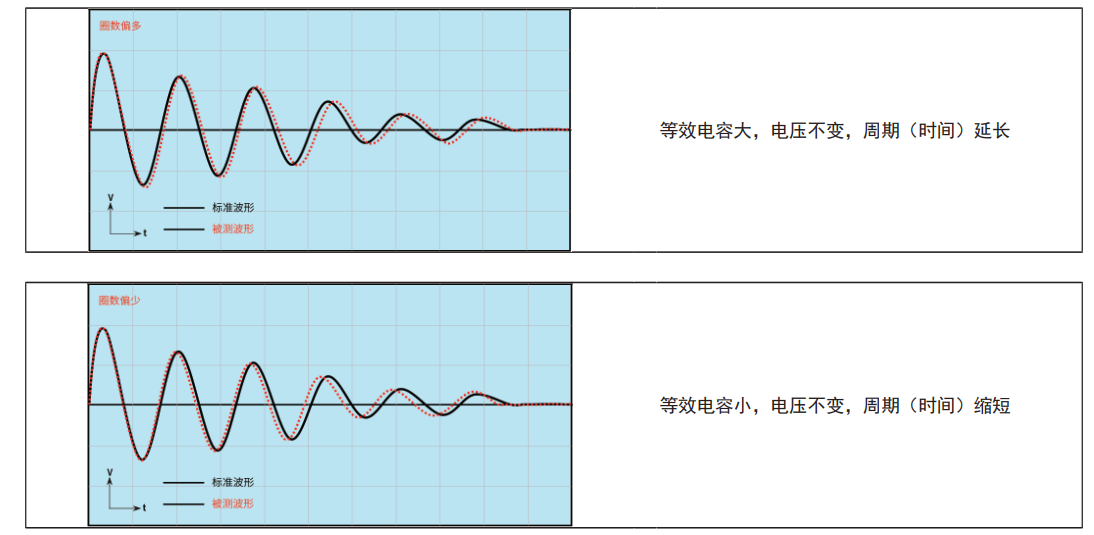

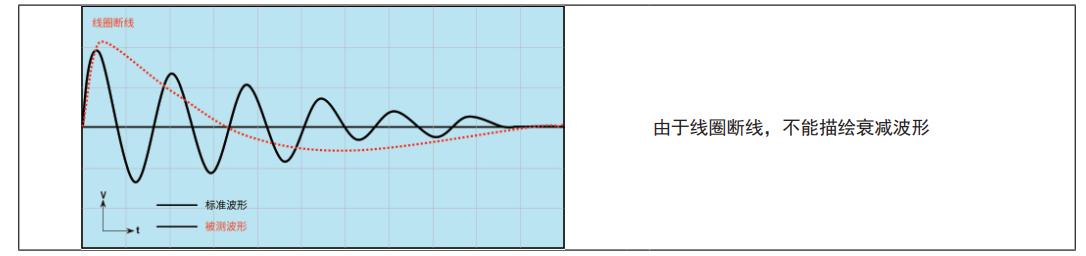

用相同的电容器储存相同的电压，再通过相同宽度的脉冲放电施加至被测线圈与标准线圈，由于线圈电感量和Ｑ值的存在，将响应一个对应于该放电脉冲的电压衰减波形，比较两者衰减振荡波形可判断线圈优劣。

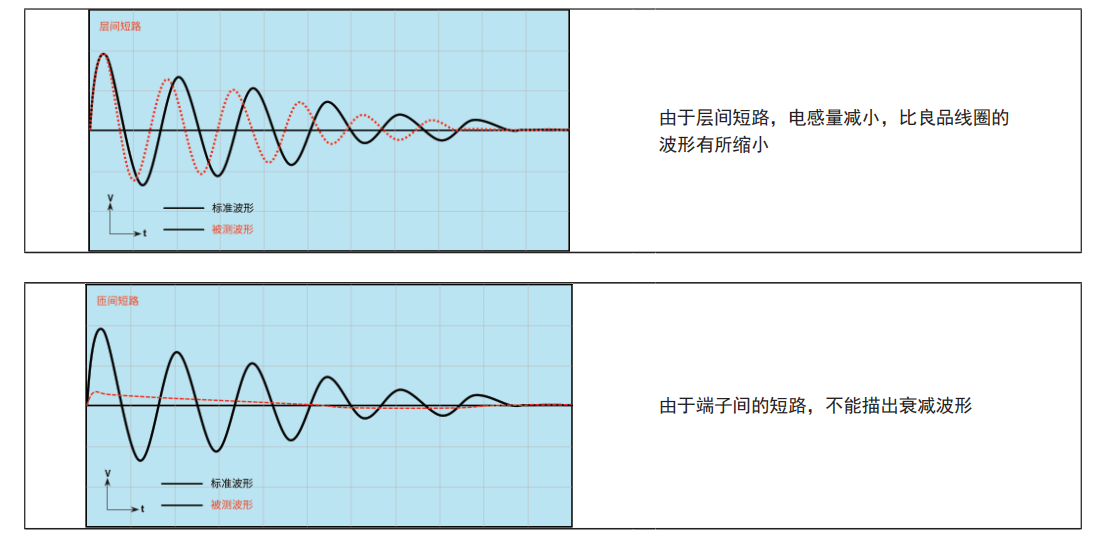

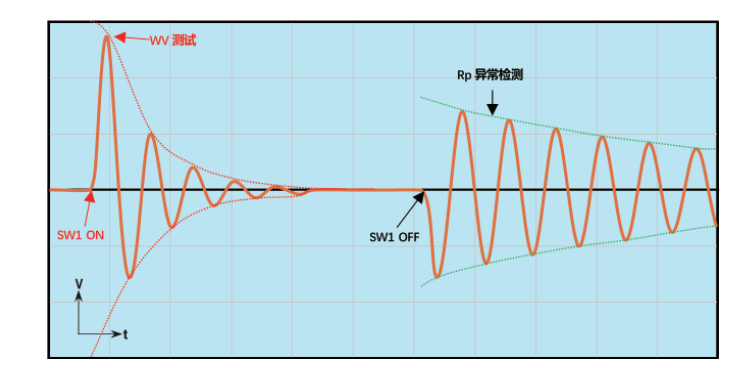

上图中的自激振荡衰减振荡波形直接和线圈的电感值Ｌ及品质因素Ｑ值有着密切的关系，而Ｌ值及Ｑ值又和线圈的圈数（层间、匝间短路，圈数差）、制造工艺（电极焊接不良），有导磁材料的情况下，还可判断其材质的差别等；高压脉冲下电晕放电的发生还可以对绕组层间或多个绕组间绝缘不良、磁芯绝缘不良进行判定。
