【产品概述】

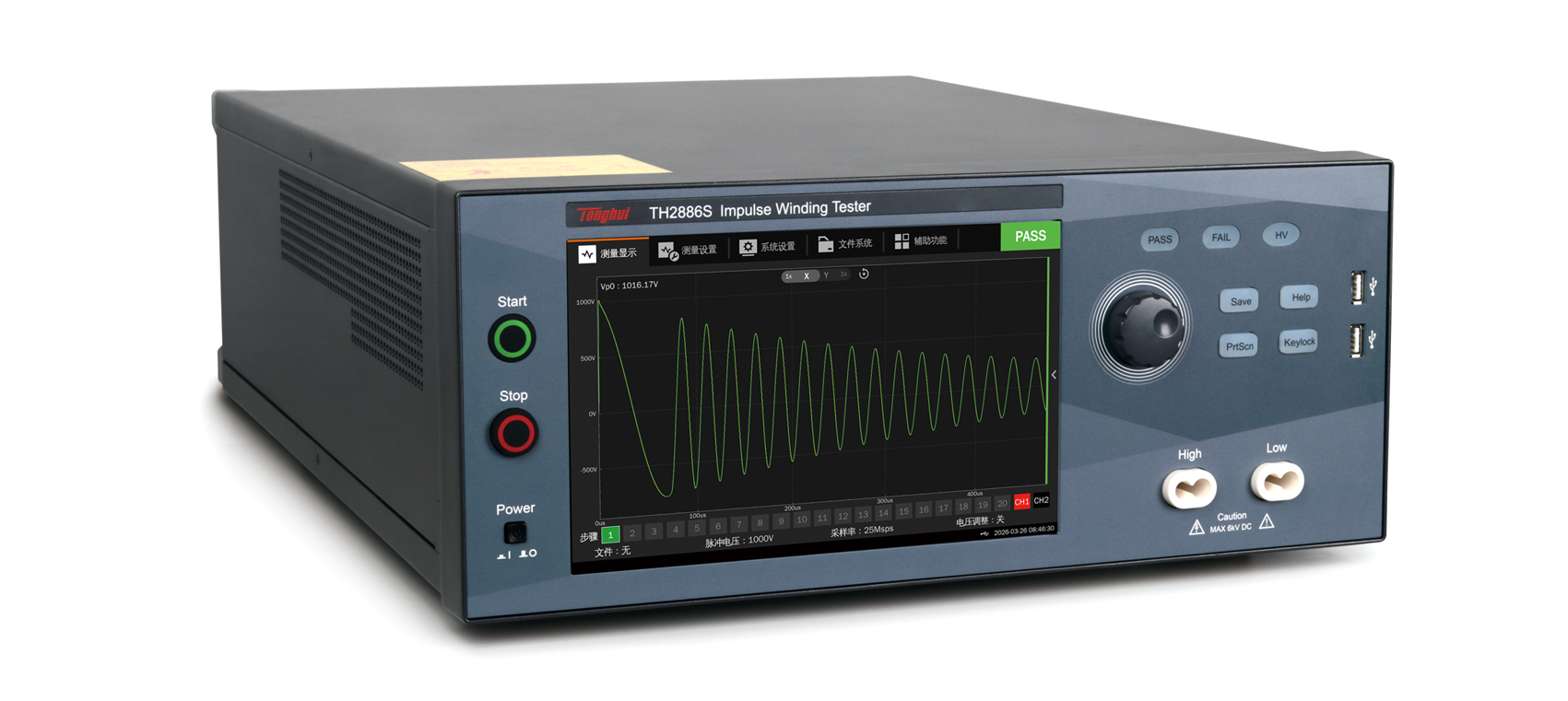

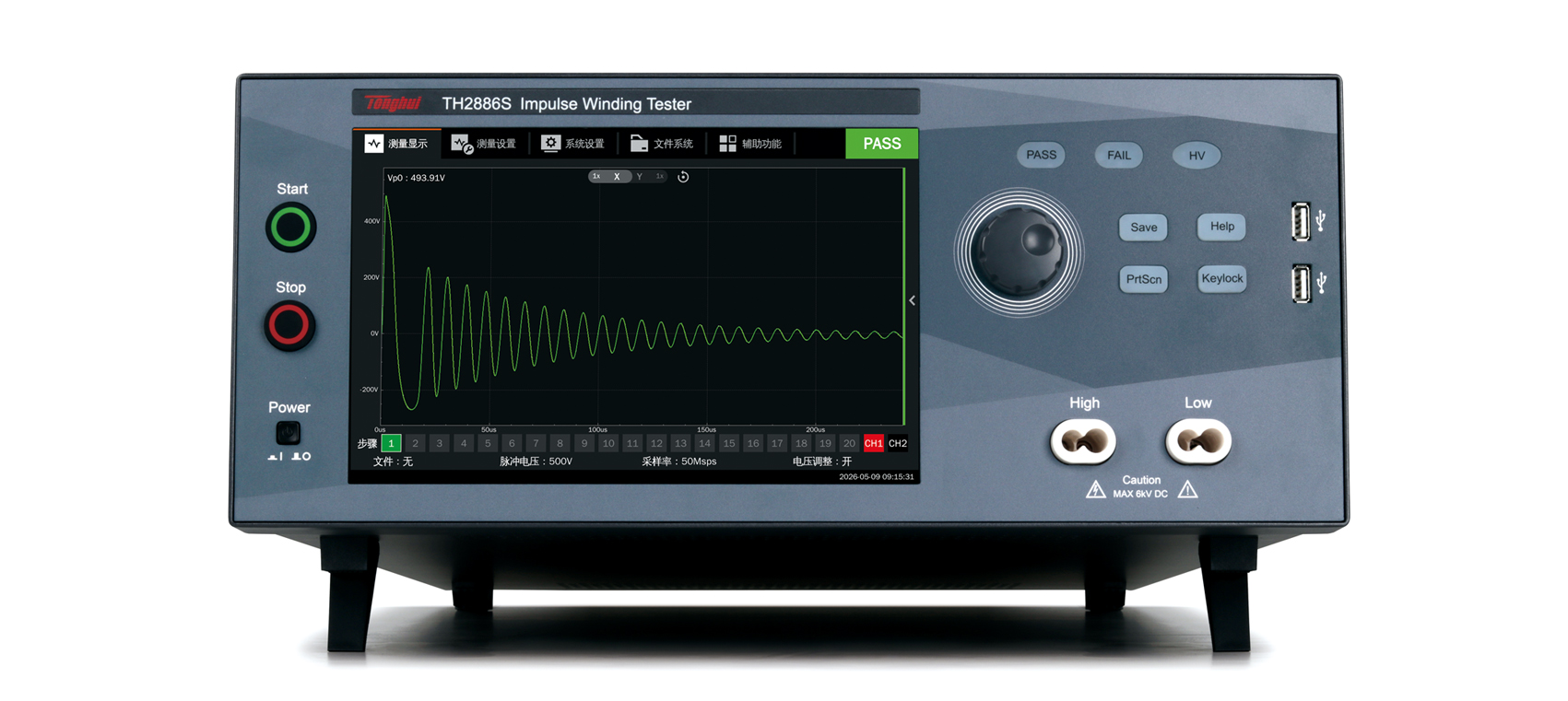

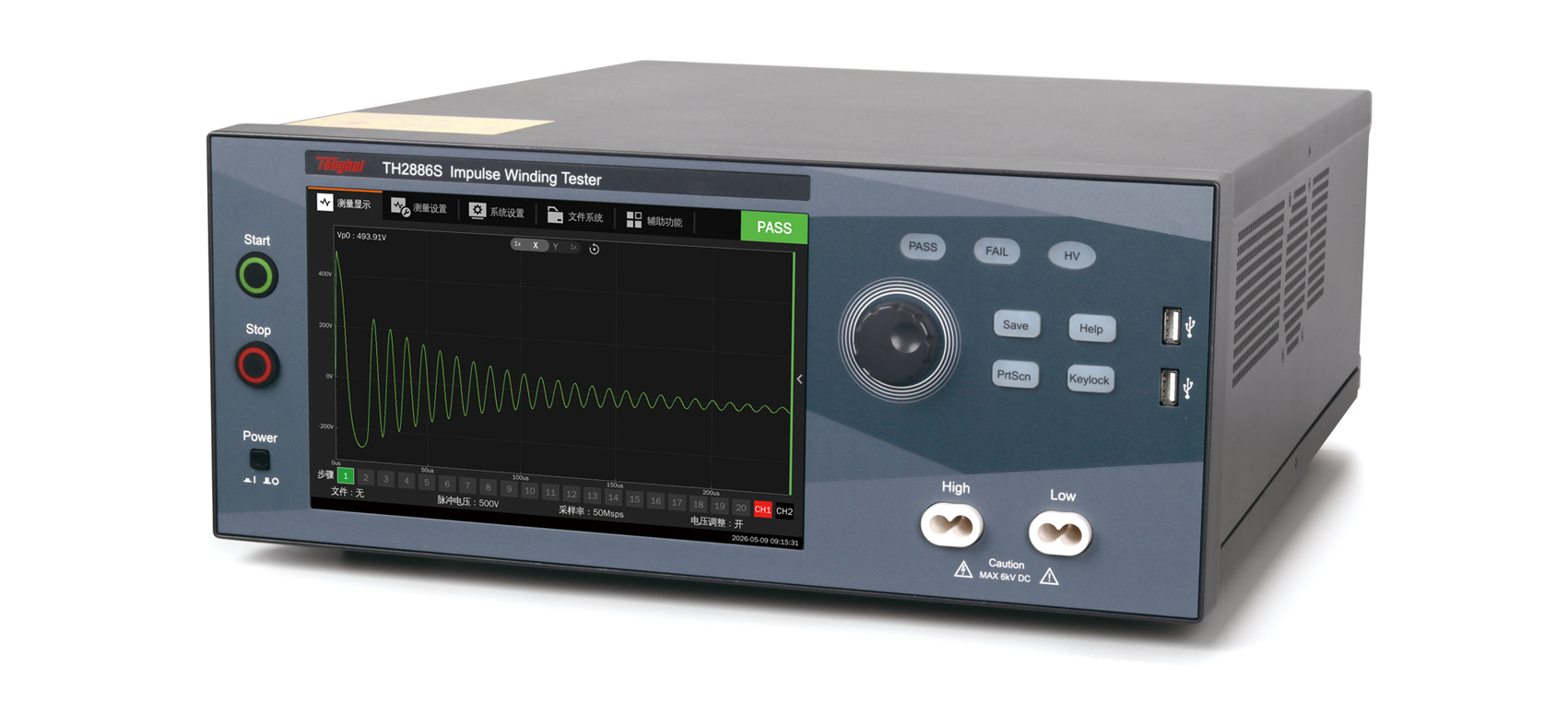

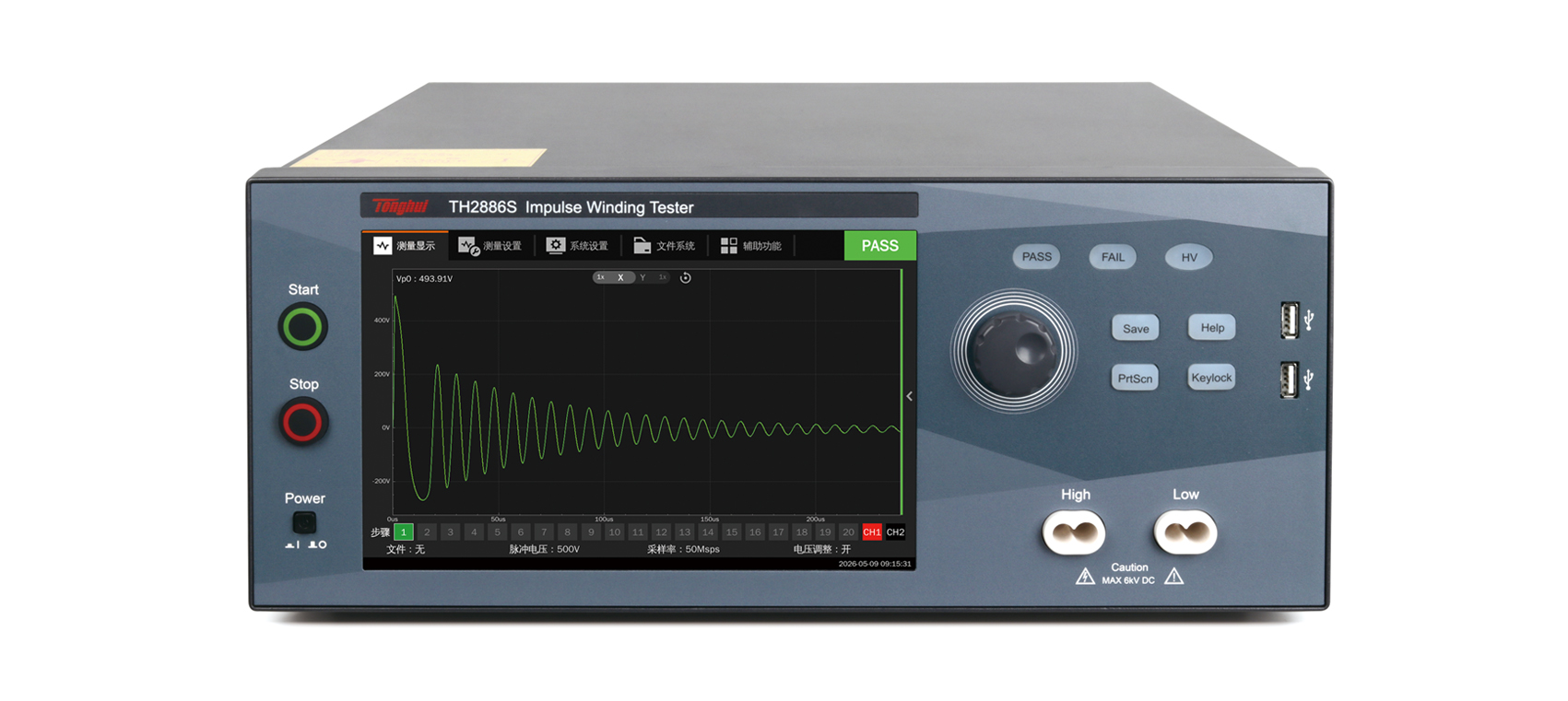

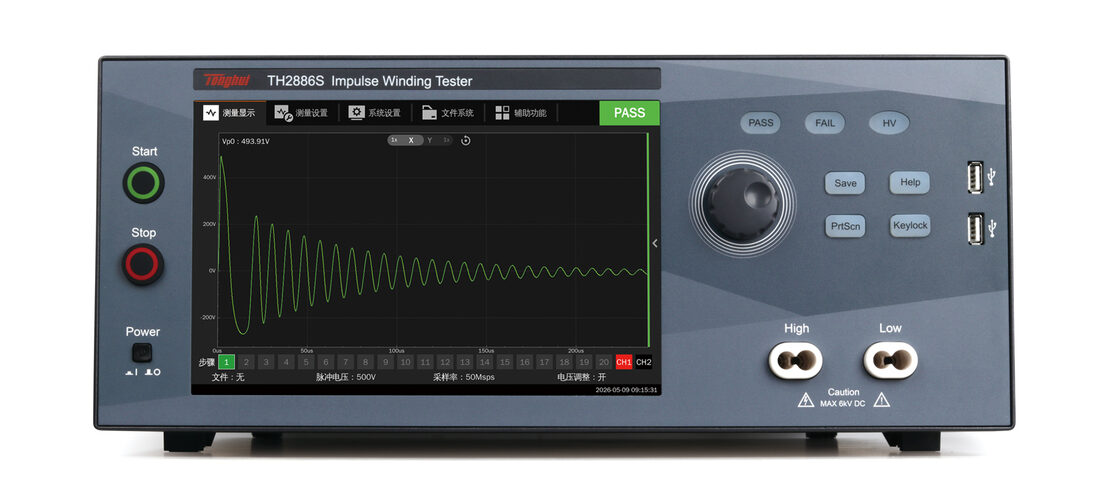

线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会导致线圈层间、匝间及引脚间等绝缘性能的降低。TH2886S系列脉冲式线圈测试仪是采用高速采样技术研制的新一代线圈类产品绝缘性能分析测试仪。
TH2886S将标准线圈的采样波形存储于仪器中，测试时将被测线圈的测试波形与标准波形比较，根据设定的判据（面积、面积差等）来判定被测线圈的优劣。本仪器集成了强大的功能、精密的测试手段、灵活的操作方法及多种接口方式，可为大多数线圈类产品提供测试解决方案。
|
TH2884： 单通道，适用于小电感（100uH以下），最高电压1000V |
|
TH2883： 单通道，最高电压5000V，最大脉冲能量0.25J |
|
TH2883S： 8通道，最高电压5000V，最大脉冲能量0.25J |
|
TH2886S： 10通道，最高电压6000V，最大脉冲能量1.098J |
A. 线圈脉冲测试原理
本脉冲式线圈测试仪可有效地、非损坏性地对线圈绕组进行高压脉冲测试来测试其电气性能。
其原理是对被测线圈绕组和标准线圈绕组施加相同的脉冲电压，比较两者的瞬态波形，以判断被测绕组件的优劣。瞬态波形也就是线圈内发生的衰减振荡波形，它可同时判断该绕组的电感、品质因素Q值、绕组的圈数差、匝间层间短路，更具体地说，在有导磁材料的情况下，还可判断其材质的差别等；高压脉冲下放电量计数还可以对绕组层间或多个绕组间绝缘不良进行判定。

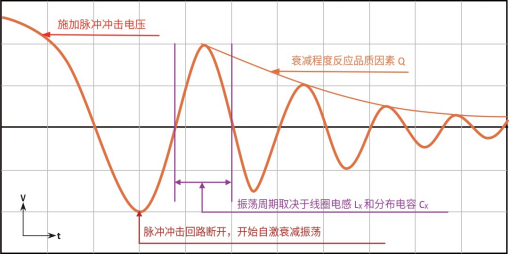

图中的自激振荡衰减波形直接和线圈的电感值L及品质因素Q值有着密切的关系，而L值及Q值又和线圈的圈数、制造工艺、是否空心线圈并且还与导磁材料特性又有着不可分割的关系。由于施加电压是高压脉冲电压，因此，线圈短路、匝间局部短路或由于绝缘损伤引起的层间或匝间电晕放电现象自然很容易被发现。
B.高能量测试
1.098J高能量搞定破皮线圈检测
TH2886S最大脉冲能量达1.098J，远超以往仪器换算后的等效能量水平。对于有破皮问题的电感线圈，其高能量脉冲输出是解决测试难题、确保测试准确有效的关键，能为质量检测与性能评估提供可靠技术支持。
C.多通道测试

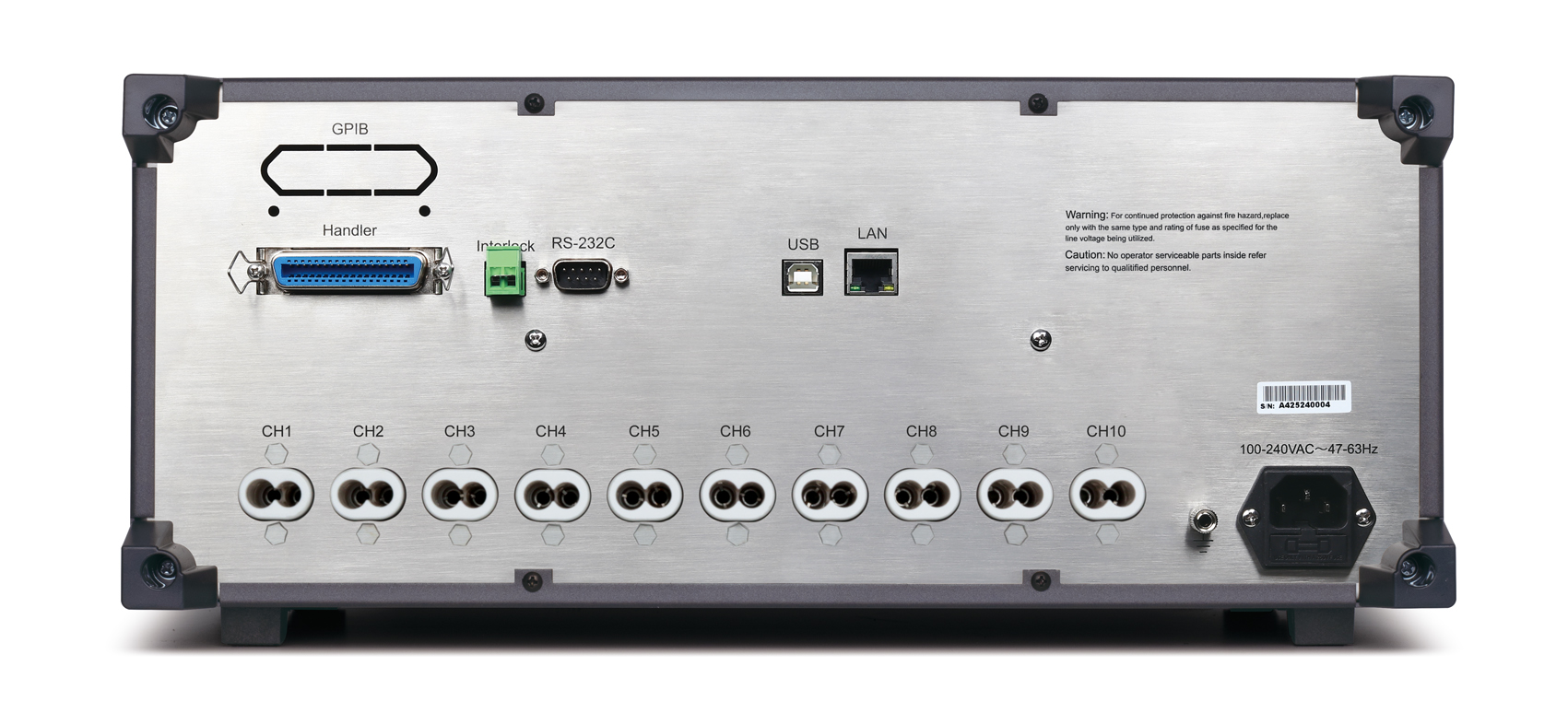

TH2886S采用多通道设计，允许连接和测试多个线圈，最多10个输出通道，支持多线圈测试，大幅提升生产线检测效率，缩短交付周期。
D.高采样率
TH2886S波形采样率达200Msps，能以高分辨率细致捕捉脉冲波形，精准还原其细微变化，清晰记录上升沿、下降沿及微小波动噪声，为测试人员提供真实准确数据，提升电感线圈测试结果准确性与可靠性。
