产品特色
- 整合即时控制Fault Injection Unit硬件进行故障注入功能模拟，协助完善ISO 26262功能安全测试
- 支持各种Simulink Model-Based实时车辆模型导入， 透过NEDC、WLTP等国际标准工况实现整车等级电池动态充放电性能验证
- 支持CAN、CAN FD、LIN、RS-485通讯接口
- 对电池高压Relay open/close、Initial power output、CAN信号等相关时序进行即时监控
- 多样的模块化硬件提供测试准确性及重覆性，并可根据用户需求进行扩充
- 通过ASAM XIL及ASAM XIL-MA支持上层自动化测试软件
- 独立PLC系统即时监控，确保试验过程安全无虞
- 可整合直流EVSE充电接口，包含CAN、PLC通讯与相关控制信号，满足不同充电规范所需之各项兼容性测试
- 可整合Hi-Pot耐压测试设备，可对电池绝缘与接地状态进行量测比对
应用范围：
- 电池包系统标定及验证
- 可靠度和耐久性测试
- 模拟车辆行驶工况测试
- 系统集成测试
产品介绍

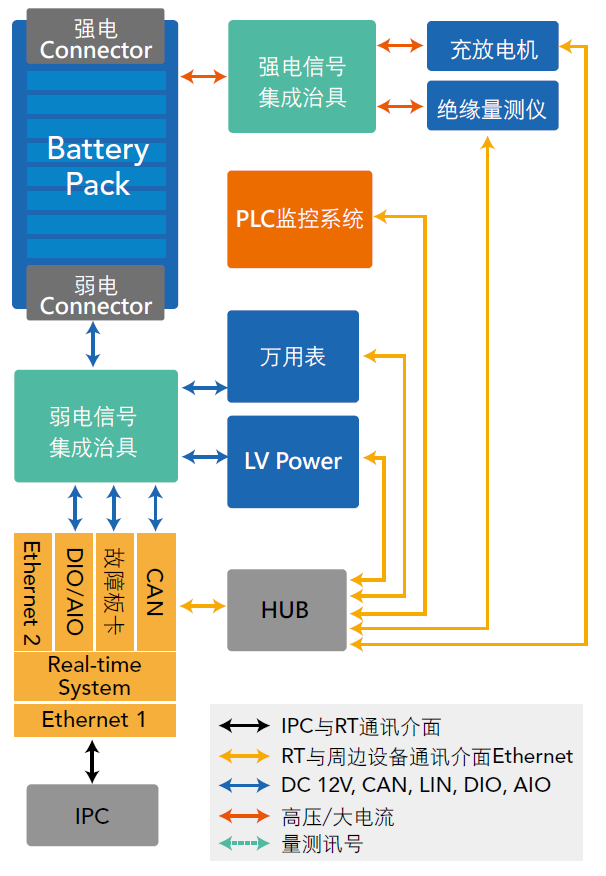

Chroma推出新型电池包功率级硬件在环测试系统，具备新能源汽车电池系统及其零部件之测试能力，包括电池模块、电池管理系统以及散热冷却系统等相关部件，并提供多样化的硬件选择进行集成，如直流电源供应器、电池充放电机、数位电表、绝缘量测仪、短路及过电压保护装置。

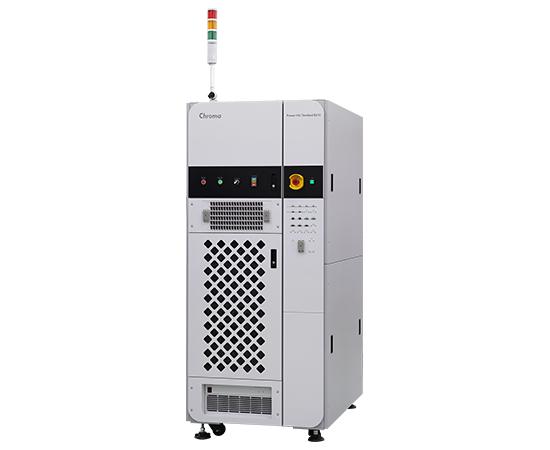

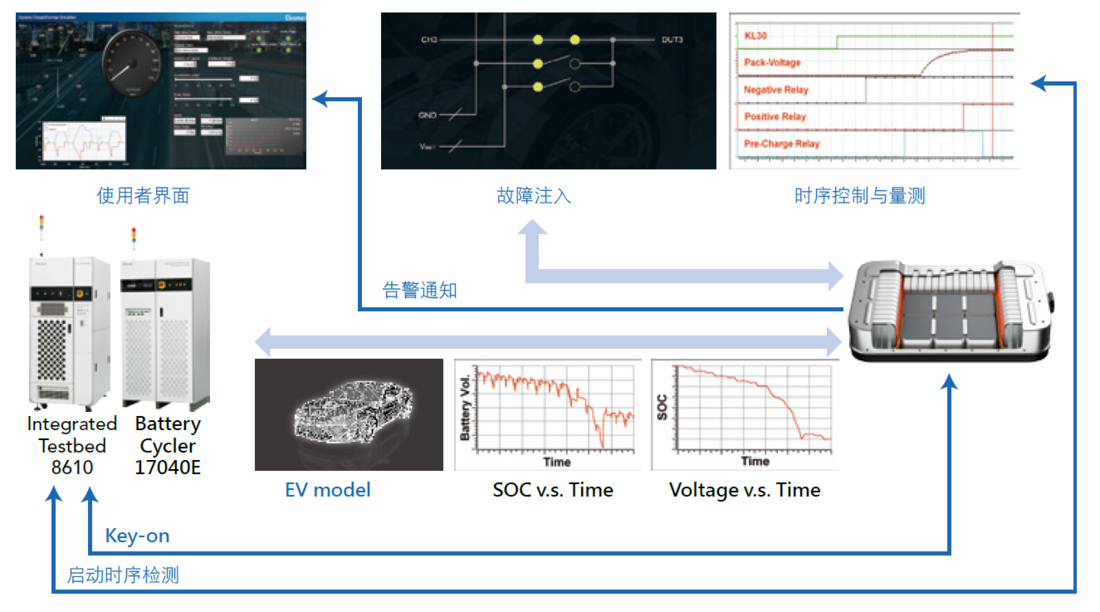

Chroma 8610电池包功率级硬件在环测试系统专门针对电池模块与电池包研发设计，结合即时硬件系统与开放式软件架构，提供用户弹性且功能强大的动态测试系统，可导入实际车况进行充放电、CAN信号量测与控制、故障注入、绝缘量测及模拟充电桩充电等相关测试项目，并可于此台架实现弹性化排列组合，借以模拟验证成车环境最重要的复合工况及失效风险最高的复合操作情境(如：循环放电时的通讯与实体信号故障)，在不需以实车进行测试的情况下对电池包进行更深入试验、大幅提升开发效率。
8610系统整合Chroma自有的高性能170X0系列电池充放电机，用以模拟动力系统对电池包进行拉载与回充之动作，可于不同车辆行驶工况下，仿真电池包快速之动态充放电行为，除增加验证可靠性外，并具有整车级之测试能力。另外测试过程中由电池包输出之电能可透过Chroma充放电机回馈至电网，以增加能量使用效率并帮助节省成本。
支持车辆开发流程与功能安全测试需求
▲ 故障注入功能操作接口
Chroma 8610电池包功率级硬件在环测试系统不仅能实现过往基本所需进行之功能与信号控制测试，亦包含实际功率行为验证，相较传统信号级HIL方案，8610系统更完整覆盖EV高功率部件测试范围。协助使用者针对电池包、电池模块、电池管理系统以及散热冷却系统等相关部件于车辆标准V型开发流程右端进行更多验证工作，包含电池包系统级功能与各种复合工况测试，在进入成车试验前即可早期发现问题并修正错误，有效降低开发成本并提高测试效率。
