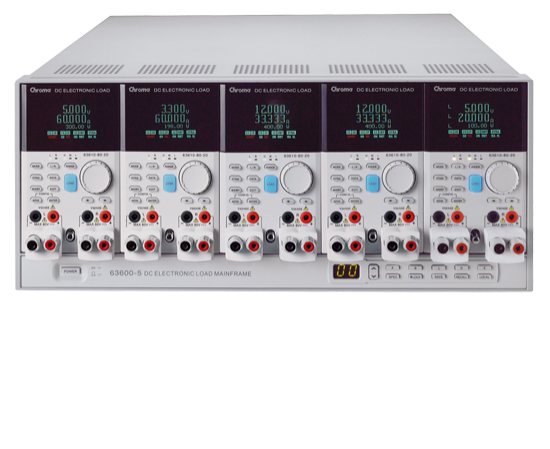

可编程直流电子负载 Model 63600 Series

产品特色

• 功率范围：100W x2（双通道）、300W、400W
• 电压范围：可达600V
• 可搭载5个模块，最大达2,000W，负载模块最高可达400W
• 单一机框最高可达10个通道

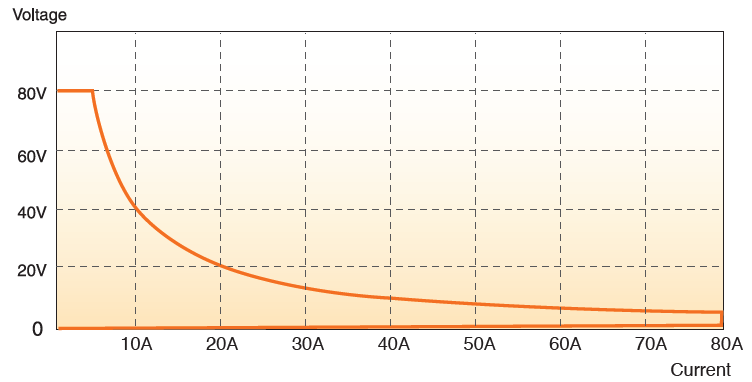

• 低电压操作特性0.6V@80A（Typical）
• 定电流、定电阻、定电压及定功率操作模式
• 定阻抗（CZ）模式仿真电容性负载开机
• 并联模式提供大电流及高达2kW的高功率应用

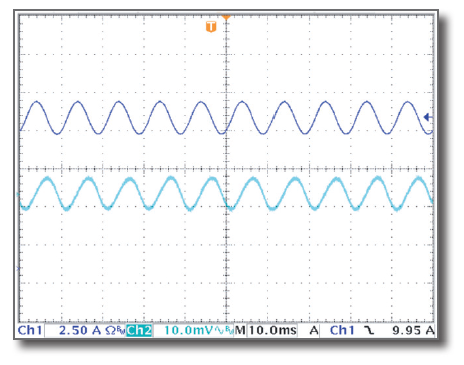

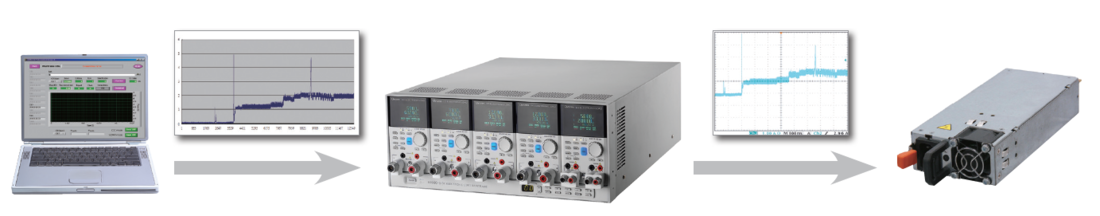

• 使用者自定义波形
• 多通道同步时序控制

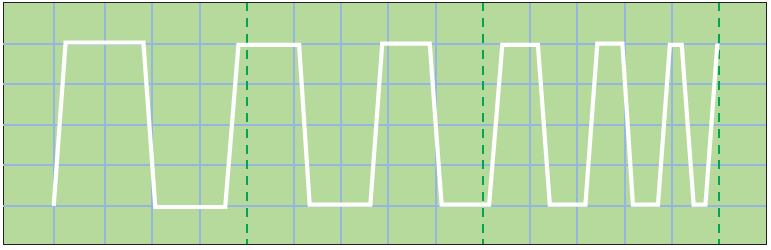

• 高达50kHz的自动变频动态扫瞄（Sweep）

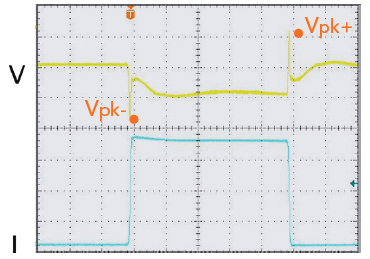

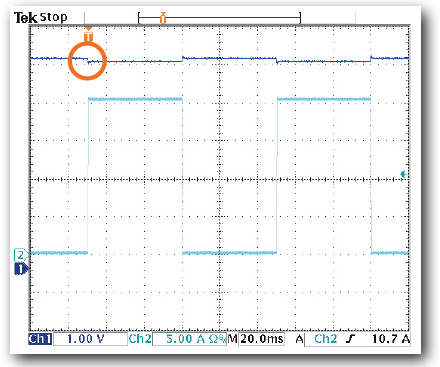

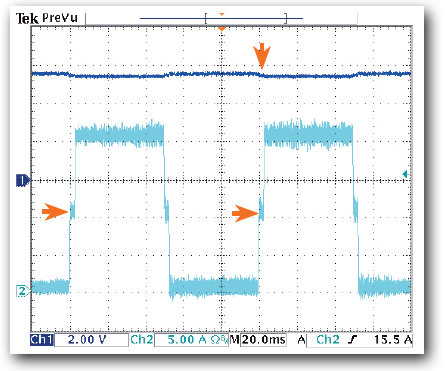

• 实时的电源供应器负载瞬时响应仿真及电压峰值（Vpk+/-）量测
• 可透过前面板直接编程100组时序及负载值
• 高精准度的电压及电流量测
• 高速且精准的数字化（Digitizing）量测/资料撷取
• 待测物过电流/过载保护时，电压、电流及最大功率点（Pmax）的保护点量测
• 时间量测
• 短路模拟
• 开机自我诊断
• 保护功能：过电流、过功率、过温度保护与过电压、正负极反向告警
• 标配USB接口
• 选配Ethernet、GPIB接口

News：电源瞬时响应测试的新帮手 - 真实电流波形

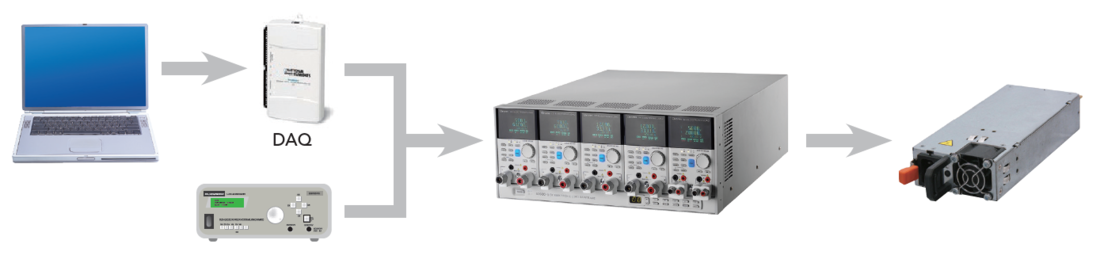

技术指南：用户自订波形的负载模拟应用

产品介绍

63600系列直流电子负载，主要是供A/D电源供应器、D/D转换器、充电器、电池、服务器电源及一些电力电子组件等产品测试使用，另外，对于研发部门、产品量产及一些进料检验的应用等，63600都能展现其优异的性能。

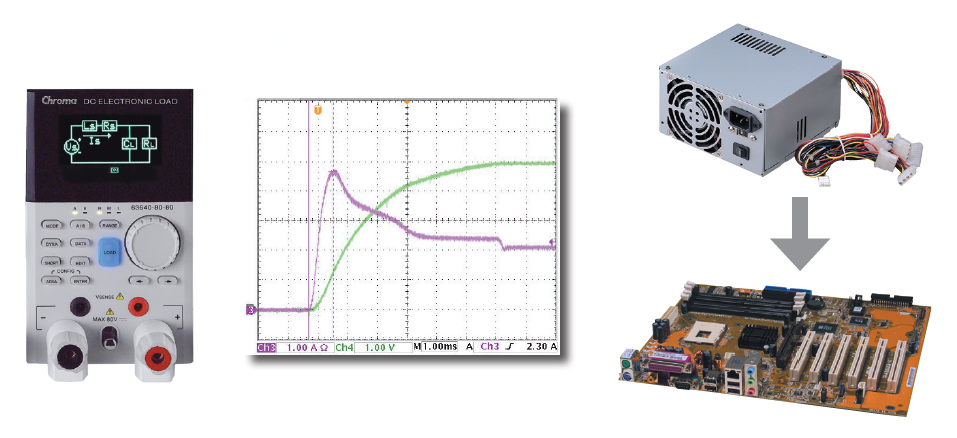

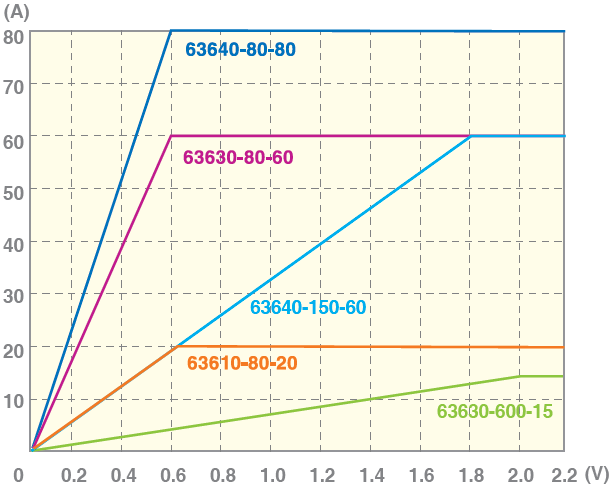

63600运用DSP的新技术开发了首创的定阻抗(CZ)操作模式，此模式可仿真非线性负载的实际拉载状况。63600系列可在低电压(0.6V)下拉载其额定电流。此特性于Point-of-Load的D/D测试及燃料电池的测试上，仍保有其最佳的拉载能力。

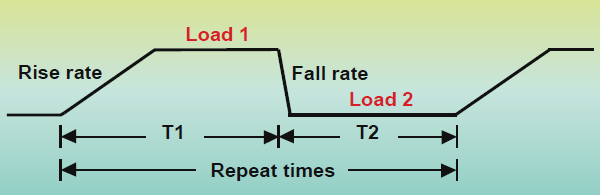

63600系列可透过可编程的拉载电流准位、电流爬升率/下降率、持续时间和Von点电压等功能来 仿真广泛的动态负载应用。63600也有自动变频 动态扫瞄功能(亦即不同频率的负载仿真)以满足ATX电源供应器的需求。再者，亦提供了100组的储存功能，并可随时呼叫用户所储存的设定值。在自动化的测试上，此储存、呼叫的功能可缩短测试时间。

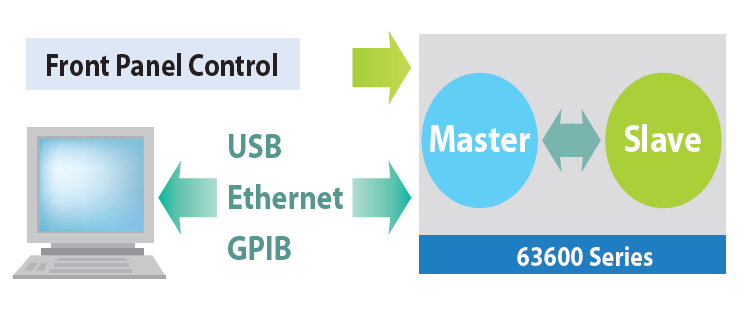

63600整合了实时精准的电压、电流量测功能，每个模块都具有三个文件位、分辨率高达16位。用户可于在线做实时的电压量测和调整， 也可使用前面板上的按键进行短路仿真测试。透过前面板的OLED显示器及旋钮，即可在63600系列电子负载上做简易的操作与设定，更能透过 Ethernet、USB和GPIB等接口进行远程控制。63600也包含了例行性自我诊断功能及过功率、过电流、过温度的保护与过电压告警，此外还提供了正负极反接的告警，此全方位的保护功能，更能确保63600系列的质量与可靠度。

Chroma的63600系列可编程电子负载于每个模块内搭载数字信号微处理器(200MHz)，得以于多模块时，有优化的速度与控制性能。所有模块皆可单独操作，亦可远程控制。于多模块下，可做同步拉载测试以模拟实际拉载状况。

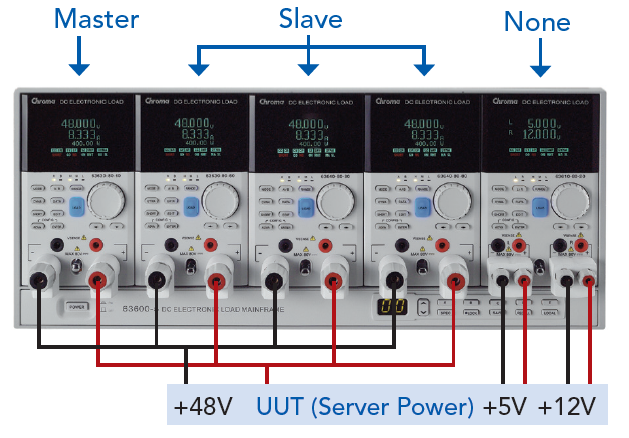

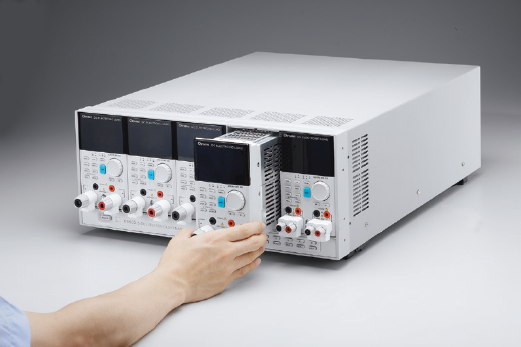

模块式的贴心设计，用户可依据不同的需求搭配同系列的任意模块。主机框63600-5于搭载5个63610模块时，可提供高达10个100W的通道。另外，搭载5个63640模块且并联时，拉载能力更可高达2kW。在多组输出的交换式电源供应器及其他电源产品的测试上，63600所拥有的高功率拉载能力，是绝佳的选择。此外，GO/NG的判定，在自动化测试的产在线，能立即判定出产品的Pass或Fail。而GPIB的地址则于5个模块所共享，此有利于做同步、快速模块控制及操作数据的读回。

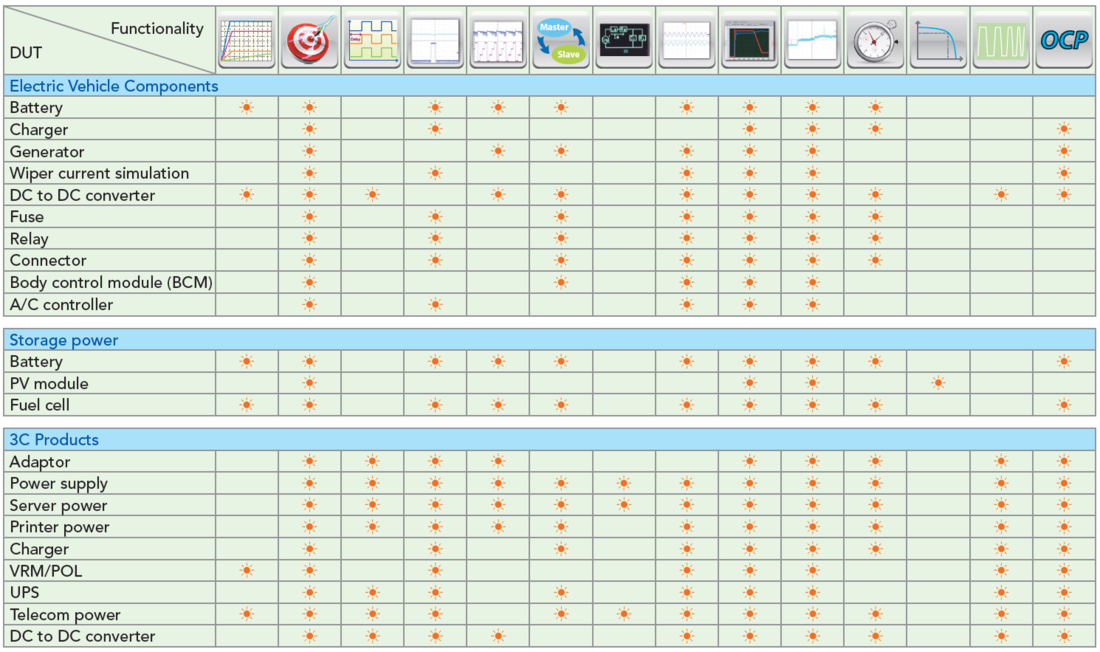

63600系列有定电压、定电流、定电阻、定功率与定阻抗模式，藉由这些操作模式可以来满足广泛的测试需求。举例来说，定电压模式可以应用于电池充电器的充电测试。

定电流模式

定电流应用：

1. 电源供应器的负载调变测试

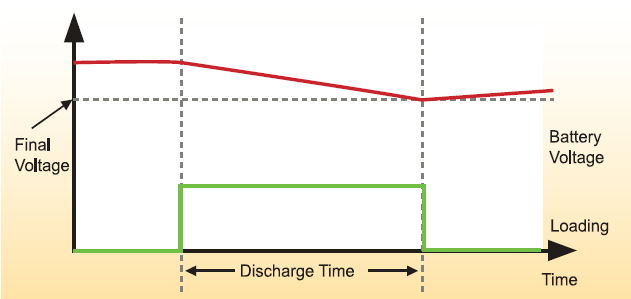

2. 电池放电时间测试及寿命周期测试

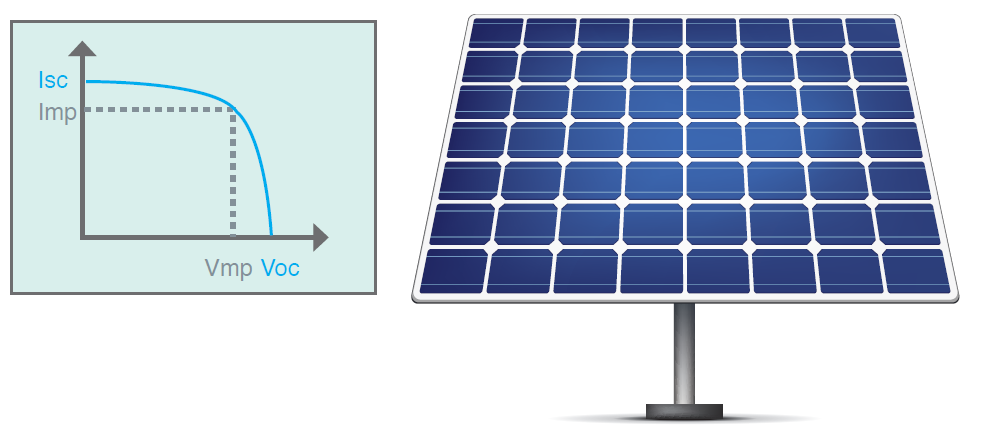

3. 燃料电池测试
4. 模拟雨刷拉载电流

定电阻模式

定电阻应用：

1. 测试电流供应器之电流限制点与电流爬升率、电流下降率
2. 电信电源之缓开机测试
3. 仿真汽车温度控制器之拉载情形

定电压模式

定电压应用：

1. 手机充电器测试
2. Fold back电源供应器之电流限制测试
3. 燃料电池测试
4. 电流源测试

定功率模式

定功率应用：

1. 定功率电源测试
2. 电池容量测试及容量寿命周期测试
3. Pout v.s. Eff% 曲线测试

63600系列提供三种负载操作范围，内建16位的高精密A/D转换器，可达电压0.025%+0.01%F.S.、电流0.05%+0.05%F.S.与功率0.1%+0.1%F.S.的量测精准度。高精度的量测对于测量被测物的效率和其他重要参数是不可或缺的功能，同时此量测精准度亦能符合能源之星(ENERGY STAR®)与80 Plus的需求。
