用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 66205 | 数位功率表 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662012 | 1200V 高压量测治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662013 | 外挂电流转换器50A (限量AC电流) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662014 | 外挂电流转换器100A (限量AC电流) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662017 | 超高精准度 DCCT 60A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662018 | 超高精准度 DCCT 200A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662021 | LAN控制介面卡 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662022 | 量测用治具组 (250V/10A) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662023 | 1800V高压量测治具 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A662024 | 单台DCCT电源 (与DCCT搭配必选) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| B662002 | 标准机框耳架 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| B662004 | 1200A交流电流勾表 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| B662005 | 鳄鱼夹端子 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| L11-002987 | 超高精准度 DCCT 400A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| L11-002986 | 超高精准度 DCCT 600A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| L11-002985 | 超高精准度 DCCT 1000A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 电压档位：
- 15/30/60/150/300/600Vrms
- 1200Vrms/1800Vrms (选购配件)
- 电流档位：0.005/0.02/0.05/0.2/0.3/0.5/2/5/20/30Arms
- 频率范围：DC, 10Hz~10kHz
- 使用高速DSP技术，16 bits的类比/数位转换器，最高250kHz取样频率
- 符合IEC 61000-4-7法规对于谐波量测要求
- 智慧档位(Smart Range)功能允许功率积分模式(Power Integration)在自动档位条件下进行功率量测
- 支援外部分流器和CT以符合电流量测需求
- 最小5mA电流档位及0.1mW的功率解析度
- 符合ENERGY STAR/EN 50564/IEC 62301/ErP标准的量测需求
- 使用者定义的限制值，自动判别PASS/FAIL
- 可量测THD及使用者指定阶数的失真度
- 双Shunt设计，提供大范围高精准的电流量测
- 可量测涌浪电流Inrush Current及能量Energy
- 电压/电流谐波量测至100阶
- 提供IEC 62301、IEC 61000-3-2:2018法规(pre-compliance test)解决方案(搭配66200 SoftPanel)
产品介绍
66205是第二代66200系列数位功率表，专为单通道功率测量应用而设计，经由精密电路设计，能够提供高精度的功率测量能力，满足IEC62301/EN50564标准的要求，66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。
智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即使档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。
66205具有非常宽广的电流量测范围，最低档位为5mA，最高档位为30A，总共有10个量测档位，也可利用外部的60A~1200A感测器(选购配件) 将电流量测的范围提高。
电压量测档位共有6个，最高档位为600V，也可利用外部的感测器(选购配件A662023)提高电压范围至1.8kV。大范围的量测档位可全方位适用于低功率与高功率的量测应用。电压、电流与功率具有0.05%的低档位误差，尤其在能源之星(Energy Star)的待机功率(Standby Power)测试具有高准确度之性能。
66205是依据IEC61000-4-7法规对于谐波量测要求所设计，具有不中断的量测谐波高性能、5Hz的频率解析度与分组谐波功能，可对于次谐波、间谐波与谐波精准量测。

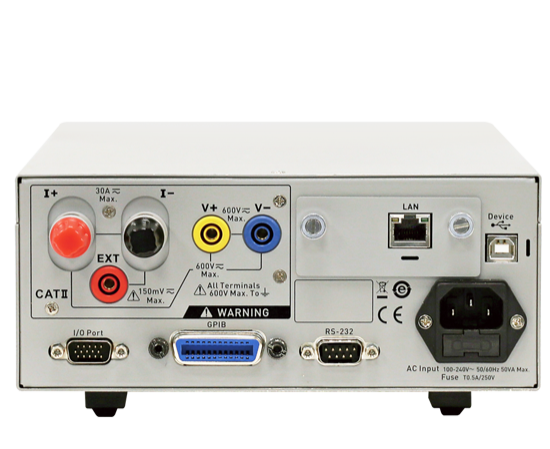

66205提供4种通讯介面， 包含GPIB、USB、RS-232与LAN(选购)，可以非常方便的应用于远端控制，搭配SoftPanel软体控制介面可建立完整之测试报表，以及电力品质法规之测试。此外，也可使用STORE功能记录量测值，再将纪录资料储存于USB储存装置。 Limit功能可应用于生产测试，对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判断，更可搭配I/O Port达成自动化生产，66205适用于研发、品保验证、生产单位对于功率等相关参数量测需求。
量测参数
66205功率表能够提供可靠以及准确的测量参数如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (电压波峰因数), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌电流), CFI (电流波峰因数), W, VA, VAR, PF, Freq_V (电压讯号频率), Freq_I (电流讯号频率), Wh, Ah,º (相位角度)。
