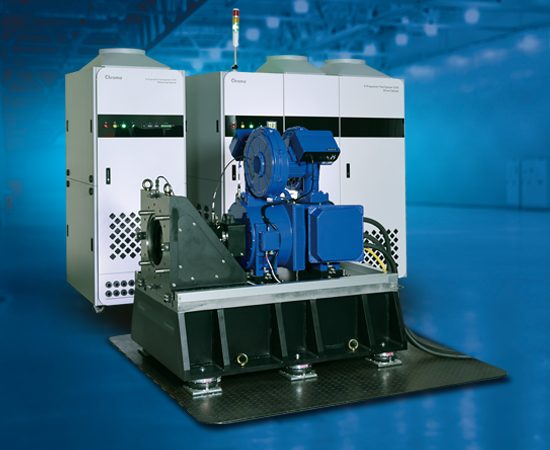

电驱动总成测试系统 Model 1210

型号：1210

分类新能源汽车测试 / 电力驱动测试系统

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
1210	电驱动总成测试系统	—	登录可见	登录可见	官网规格，价格面议
17020	电池模拟器	—	登录可见	登录可见	官网规格，价格面议
17040	电池模拟器	—	登录可见	登录可见	官网规格，价格面议
17040E	电池模拟器	—	登录可见	登录可见	官网规格，价格面议
62000D	电池模拟器	—	登录可见	登录可见	官网规格，价格面议
A121000	E-Propulsion测试软件	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品特色

用于新能源电机、电机驱动器、变速箱、电力驱动系统的Power HIL测试
功率可达600kW
转速可达25,000rpm
可实现多种电机安装选项
系统安全集成
支持各种Simulink Model-Based实时车辆模型导入，透过NEDC、WLTP等国际标准工况实现整车等级动态性能验证

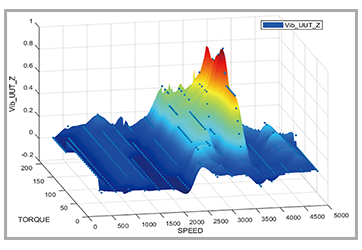

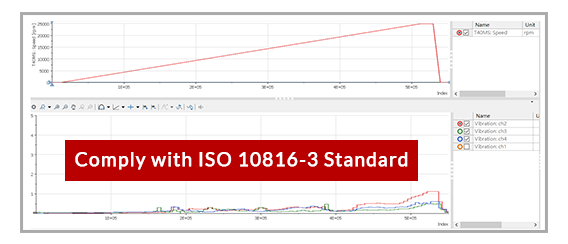

支持电机振动特征判别
支持转轴锁定堵转测试 (手动/自动设定)
支持试验件通讯格式 CAN、 CAN FD、EtherCAT
可搭配高低温环境舱与水冷机
具备水冷系统流量控制模组
依据标准
- GB/T 18488.1-2015电动汽车用驱动电机系统第一部分：技术条件
- GB/T 18488.2-2015电动汽车用驱动电机系统第二部分：试验方法
- GB/T 29307-2022电动汽车用驱动电机系统可靠性试验方法
- 企业开发测试规范

应用范围

电驱动系统标定及验证
电机性能测试
系统可靠度和耐久测试
动态实车工况仿真测试
系统集成测试

产品介绍

Chroma推出新型电驱动总成测试系统1210，应用在纯电动乘用或商用车等车型，提供新能源汽车动力系统仿真测试，试验件涵盖电机、电机驱动器、变速箱及电力驱动系统等。

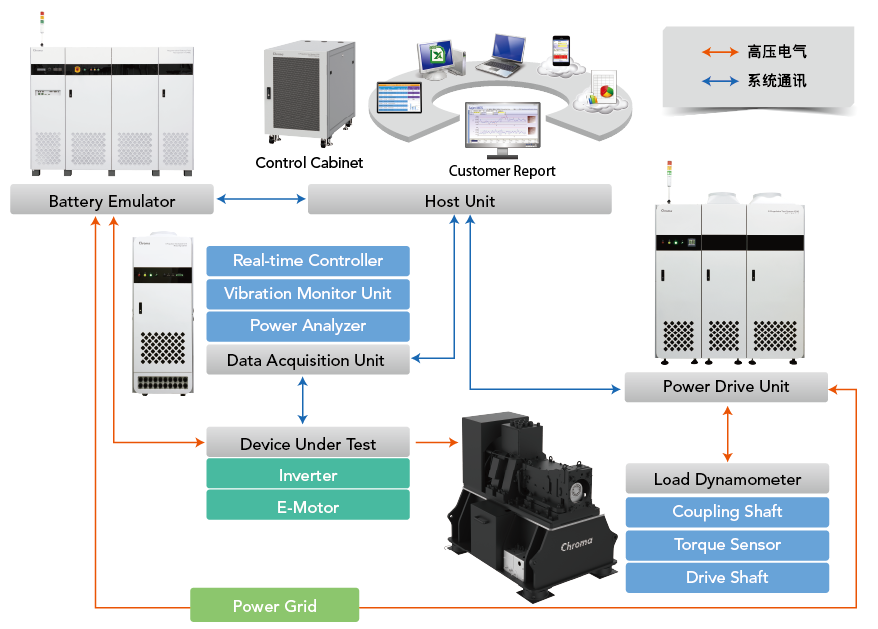

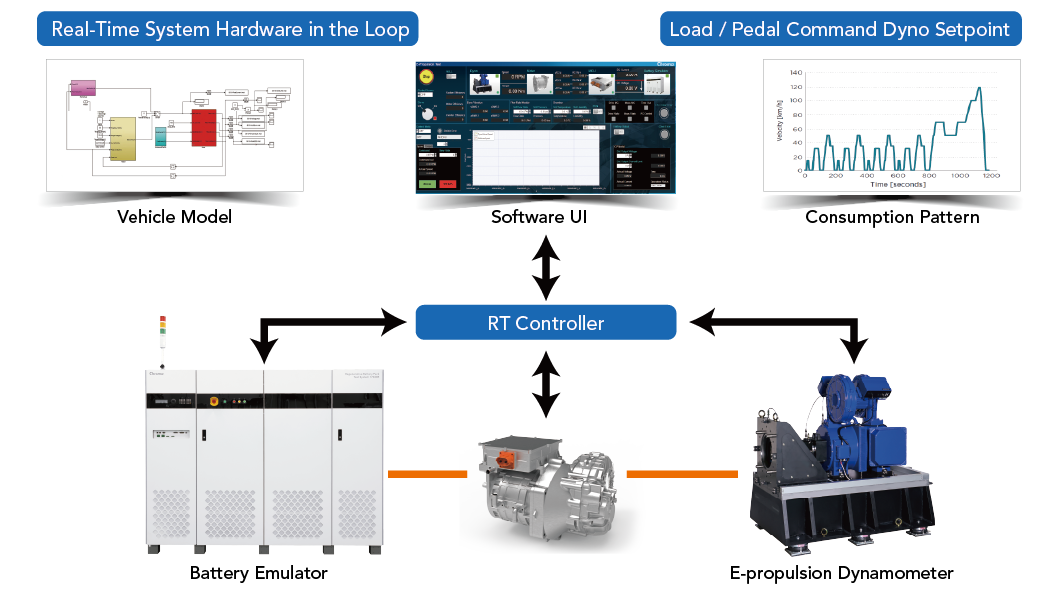

Chroma 1210电驱动总成测试系统主要用于车用动力系统的性能标定及验证，具有载入整车动态模型用于机械部件的系统仿真验证的能力，系统操作采手动或程序控制等方式，并可同步记录电压、电流、功率、转速、扭矩、温度等物理量参数。测试中所产生的电力透过Chroma 双向直流电源17040系列及62000D系列能源回收装置回馈到市电，并使用电池模拟之功能，即时模拟车辆运行时电池的反应特性，增加验证的可靠度。

电驱动总成测试系统具备四象限运行能力，在额定转速以下可以保持恒扭矩载入(零转速甚至反转)，额定转速以上可以恒功率载入。载台采一体式机械设计，使用模态分析仿真应力和共振，并可进行全转速范围测试；模块化夹持具设计，可适用于不同试验电机。

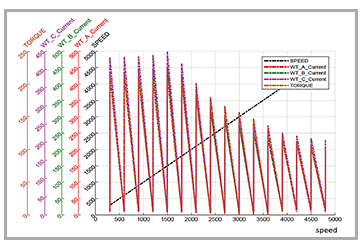

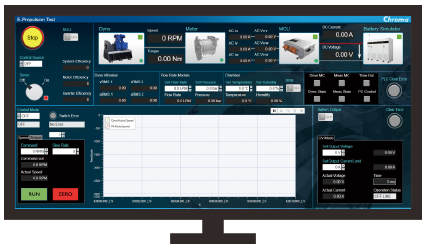

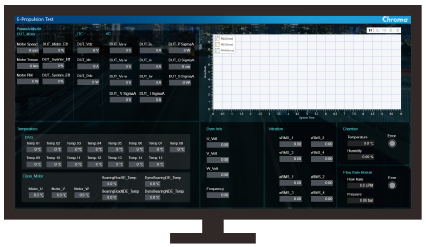

系统具有过流保护、过压保护、欠压保护、短路保护、电源缺相识别、系统温度监控等保护机制及过载响应警告功能。其E-Propulsion Test 测试软件具有载入DBC、手动控制与监测资料等；测试介面支持即时波形显示功能，可于测试时显示转速、电压、电流等数值与时间之二维图，并可按一定的时间(可设定) 采集数据。

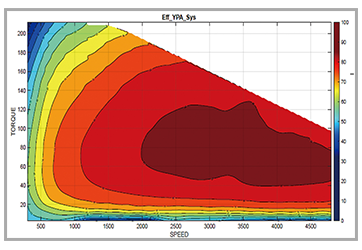

具备载入设定工况运转之功能，透过汇入.CSV档案，可程式设定测试电压值、电流保护值、电机(负载端)转速命令、电机(待测物端)转矩命令等控制参数对应时间之工况。测试报告支援图表输出功能，可产生产品名称、测试日期、测试参数等资讯。可针对用户所选择的各项测试资料，产出时间与不同参数相对应的曲线图及电机与电机驱动器效率云图。

🔒
