高精度通用测量探头 Model 71241

型号：2238

分类新能源汽车测试 / 车载显示器解决方案

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
2238	视频信号图形产生器	—	登录可见	登录可见	官网规格，价格面议
71241	高精度通用测量探头	—	登录可见	登录可见	官网规格，价格面议
2918	平面显示器测试器	—	登录可见	登录可见	官网规格，价格面议
71242	小尺寸量测探头*Call for availability	—	登录可见	登录可见	官网规格，价格面议
27014	平面显示器测试器	—	登录可见	登录可见	官网规格，价格面议
27015	平面显示器测试器	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品介绍

光学系统架构

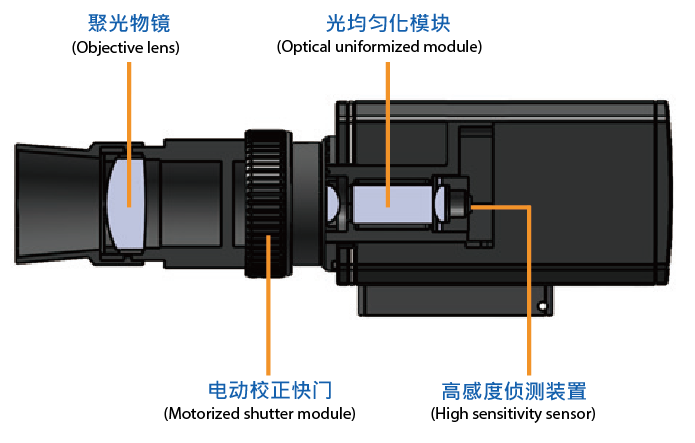

71241 显示器色彩分析仪之光学系统架构，可精确量测各式显示装置及其他软性显示装置等。
配备小巧轻便的电动校正快门 (Motorized shutter module)，由待测光源所发出之光线经由聚光物镜汇聚进入光均匀化模组，在模组中均匀将待测面积上各点所发出之光混合后，等量投射在 X、Y、Z 滤镜补偿之侦测装置，减少人工校正的时间成本。

高对比量测

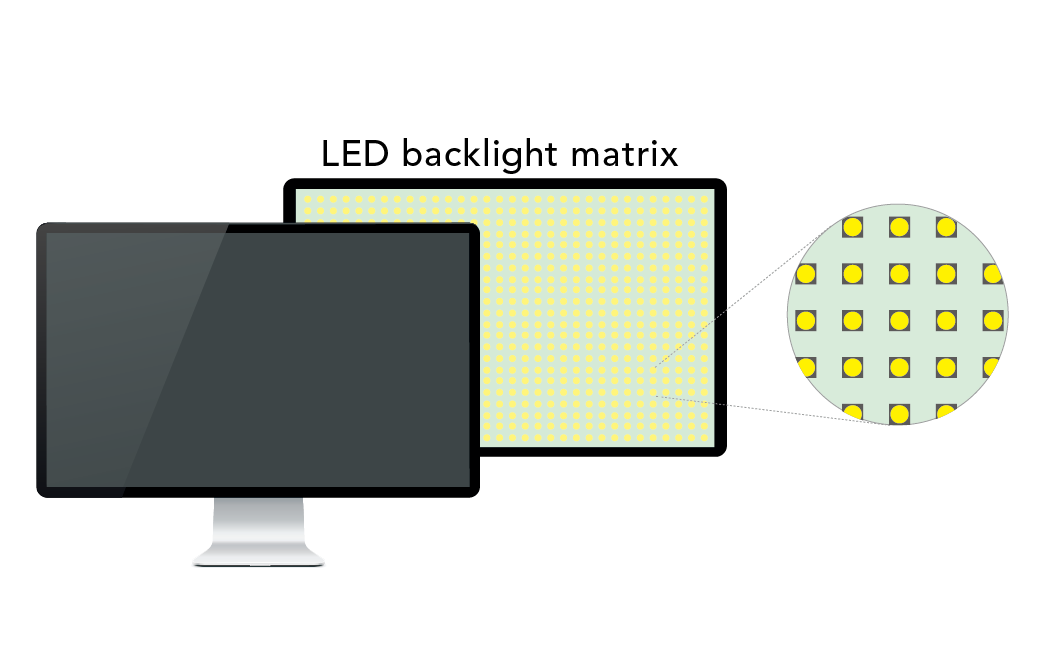

近年来由视讯电子标准协会 (VESA) 针对显示器产业，订定明确的 DisplayHDR 规范，从入门 HDR400 到高阶的 HDR1400 等阶级标准，从 0.02cd/m² ~ 1400cd/m² 的亮度对比，对比越高影像越逼真。根据标准的建立显示器画面表现也相对的提升。高动态范围 (HDR) 让画面呈现亮处更亮、暗处更暗的高对比显示，再加上 LCD 搭配 MiniLED 背光日渐蓬勃发展，高对比度量测需求亦逐渐攀升， 71241 特别针对此需求进行研发，使其具备 0.001cd/m² ~ 6000cd/m² 亮度达到百万对比之量测能力。

光均匀化模组
为降低光通量传递的损耗可相对提高入光量的可使用率，是系统能够在较低亮度的测量模式下，达成快速且精确量测的主要因素。首先，透过光均匀化模组的使用，除了可达成入光量之均匀化，并可使得入光量在系统中因传递而造成的损耗大幅减少，进而提高入光量之使用效率。其次，藉由使用高穿透率之Y滤镜与高感光度之光侦测器，所形成之高感度侦测装置，再进一步提升入光量之使用效率，而实现精确的超低亮度量测结果。

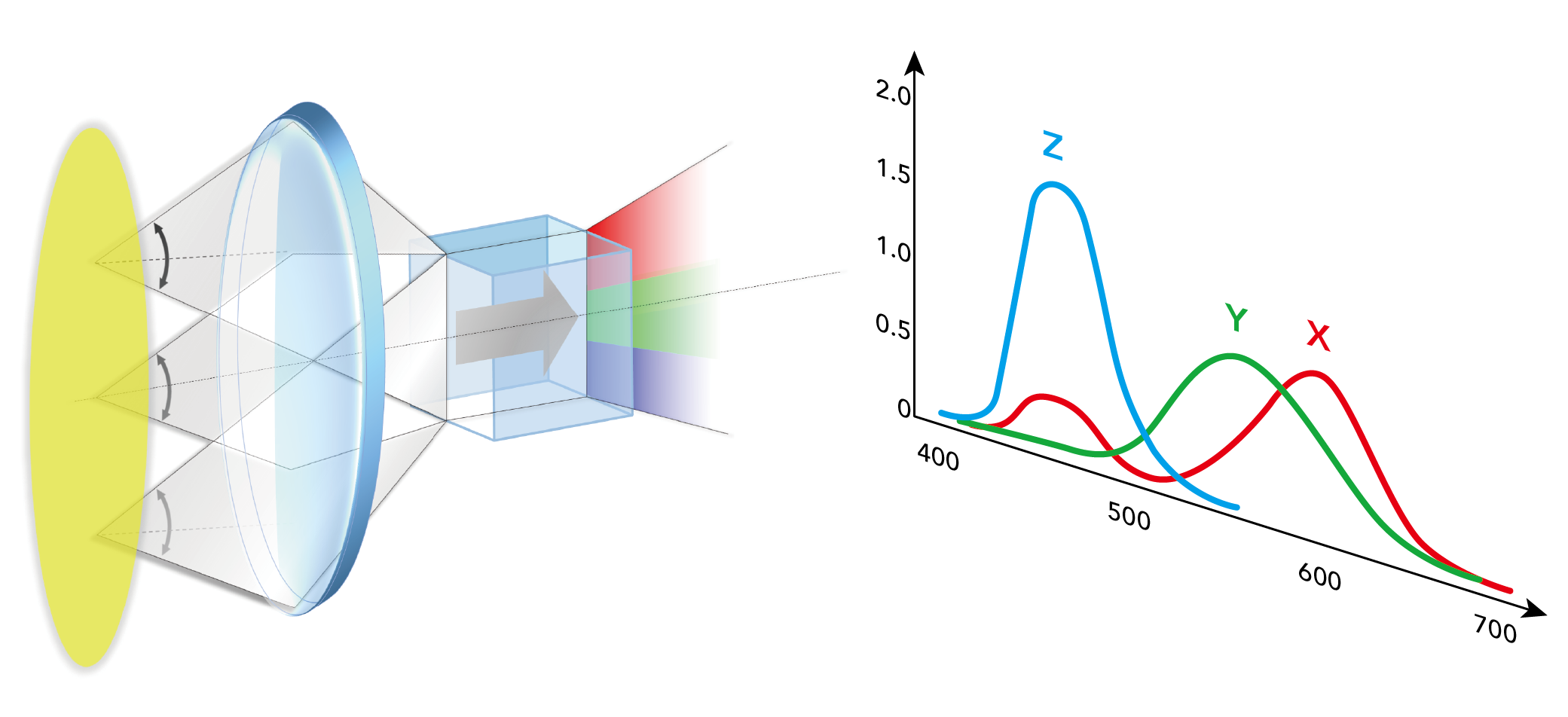

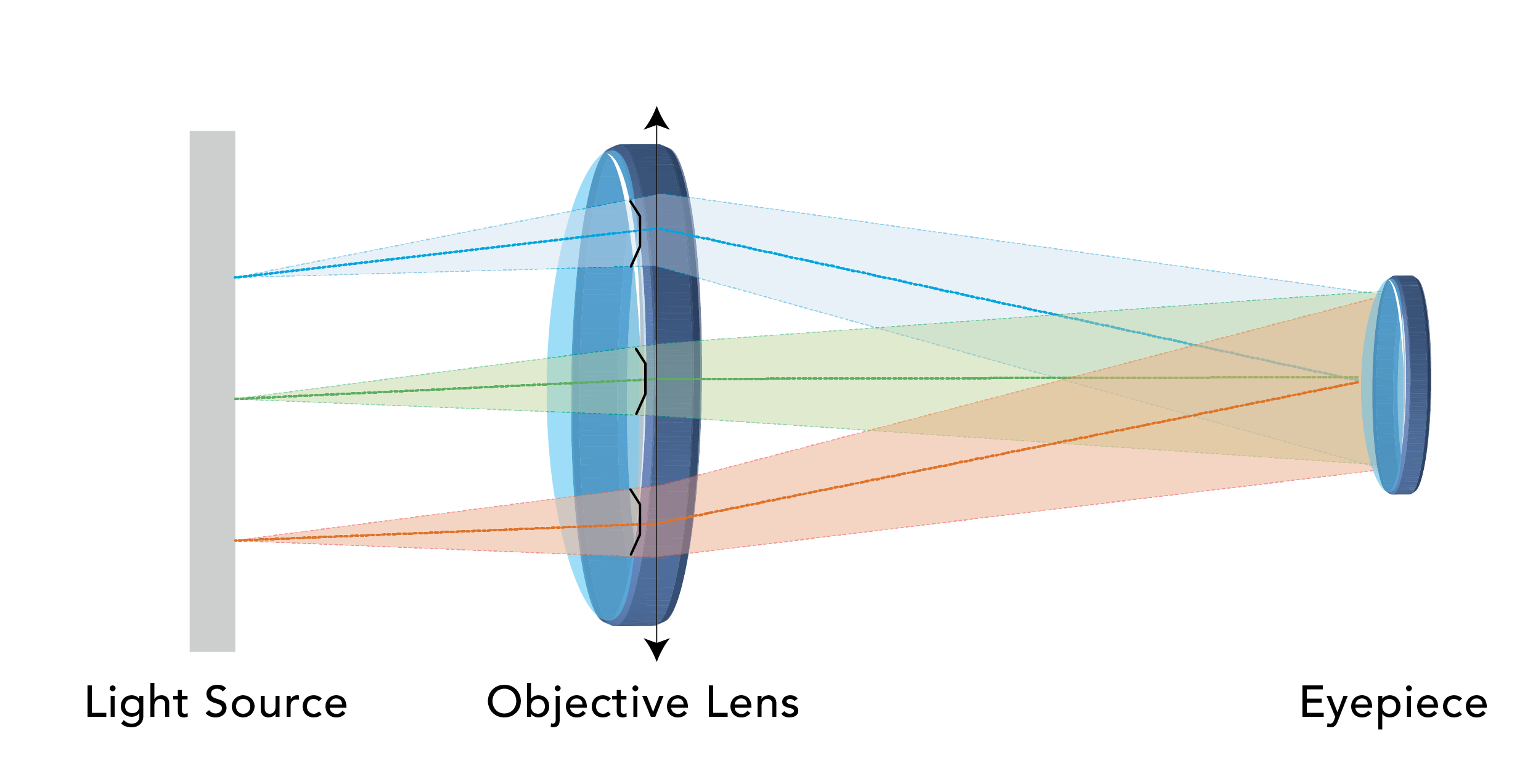

物方远心光学系统
71241 符合 IEC61747-6 及 EIAJED-2522 之标准的建议，光可接收角度应设计在 5°之间。 71241 透过物方远心光学系统的设计，在量测范围内的光接收角度将沿着于显示装置平面垂直方向呈现对称性。因此，色彩分析仪的光可接收角度相对于显示装置平面之法线方向为 ±2.5°。此外，色彩分析仪的远心准确率 (Telecentricity) 即光可接收角度中线与装置平面之法线之夹角误差仅小于 0.25°。

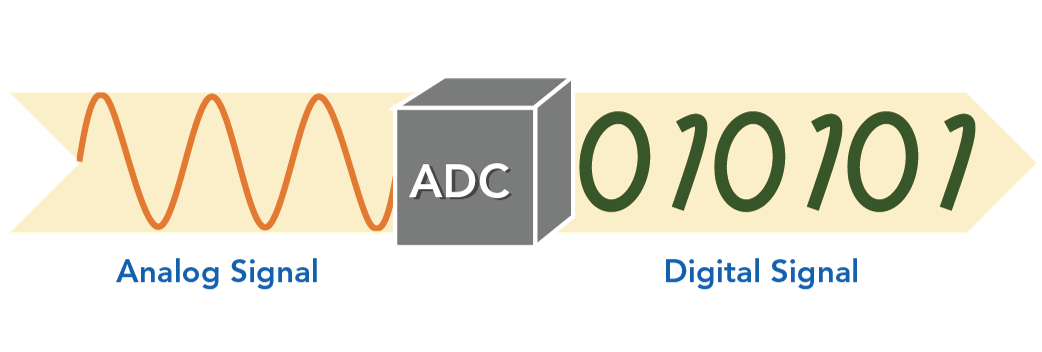

ADC模拟转数位转换器
搭载了20 bit结合多档位切换超高解析度的A/D转换器、结合pA级高精准量测电路 (pA precision current measurement)，大大提高亮度与色度量测范围，搭配Chroma开发的快速演算法，可将量测到的模拟值更快速转换成精准数字。

光学量测软体

71241 显示器色彩分析仪所搭配的光学量测软体，可将色彩分析仪量测到的资料撷取到电脑上，并可将其储存到电脑及汇入到报表内处理。随附SDK光学量测软体的程式范本，让使用者能快速的开发适合其所需的测试程式。

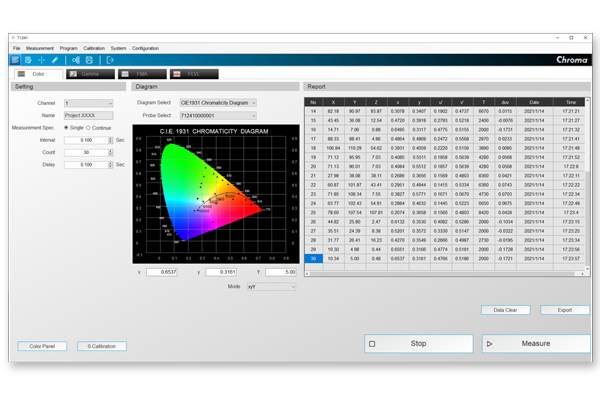

色彩量测
数位模拟同时显示，提供 xyY、TΔuvY、u′ v′ Y、XYZ 等4种不同的显示模式，可依使用者需求选择所需要的量测模式来进行量测，并可设定单次量测或连续量测。

Gamma 量测

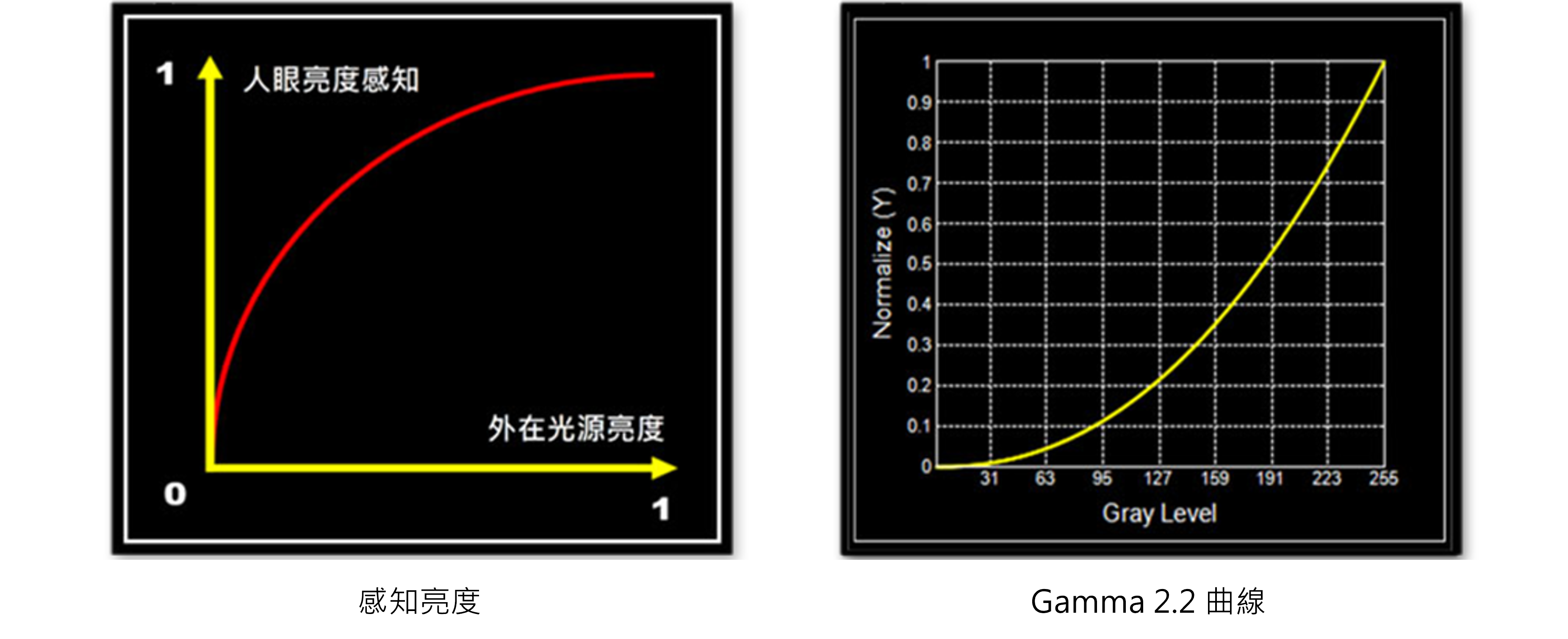

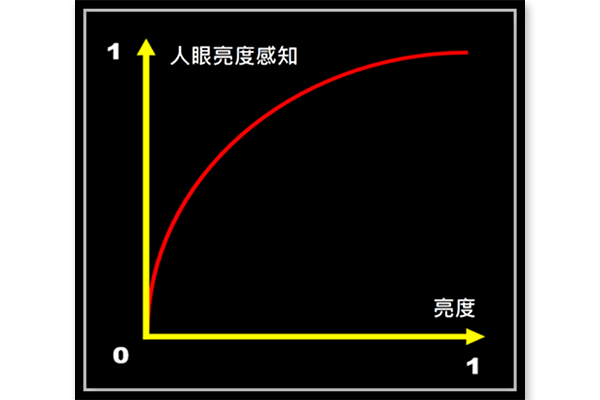

Gamma值是显示器为了解决人眼的感知亮度与实际光源强度匹配性所做的量测，根据VESA (Flat Panel Display Measurement Standard 302-5A)标准所示之Gamma公式：L = aVγ+Lb，绘制成下方两张图，感知亮度图为人眼对亮度变化的反应，Gamma 2.2曲线图则为显示器输出黑色转换至白色曲线的曲率。人眼对亮度强弱的感知在量化研究后，为一条非线性的曲线 (如感知亮度图所示)，人眼在高亮度时对亮度的变化，比在低亮时较为迟钝，因此需透过Gamma数值的调校来让显示器光亮度更贴近人眼感知亮度。

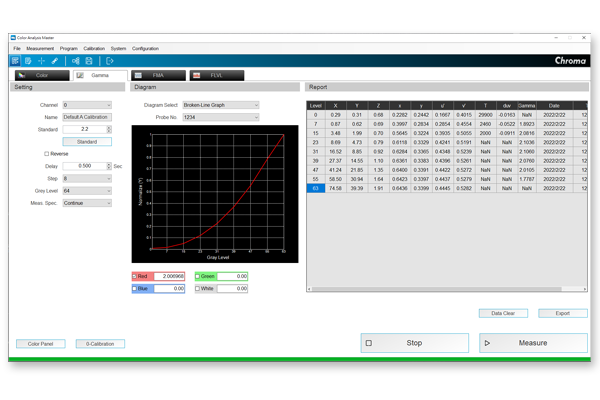

71241提供红色、绿色、蓝色及白色四色之 Gamma量测，除了可显示标准 Gamma 曲线外，同时显示每个颜色量测完成后的 Gamma 曲线及Gamma 值，可依需求设定最多达4096 (12bit) 色阶量测。

*VESA为美国视讯电子标准协会(Video Electronics Standards Association)

GSDF 量测
在放射医疗诊断医学中，多数诊断片都呈黑白，医疗显示器要如何展示更多黑与白的细节就显得相当重要，这些细微的差异在人眼判断下越多医师能更精准的诊断，于是 DICOM®（Digital imaging and communications in medicine）医学数位成像和通讯的 Part 14 中对医疗显示器定义了 GSDF（Grayscale Standard Display Function）标准。
为了让每台医疗显示器诊断时有相同成效必须标准一致，于是在 GSDF 中定义了亮度与 JND（Just-Noticeable Difference）之间的关系，因为人眼对亮度强弱的感知在量化后，为一条非线性的曲线，人眼在高亮度时对亮度的变化，比在低亮时较为迟钝，因此为了让黑白细节更突显，GSDF 相对于目前商用显示器常用的 Gamma 2.2 标准有着不一样的灰阶分配：

GSDF 模式下会影响灰阶影像的显示性，在黑白影像更容易分辨细节。

GSDF

Gamma 2.2

根据 DICOM® Part 14 所制定的 GSDF 检测标准所制订的量测模式，针对显示器量测并计算出每一阶的亮度变化（dL/L）并可设置亮度的公差上下限、绘制GSDF 曲线图、计算出偏差百分比，最后每笔数据以绿/红两色让使用者更方便确认Pass/Fail的结果。

🔒
