规格参数
产品特性

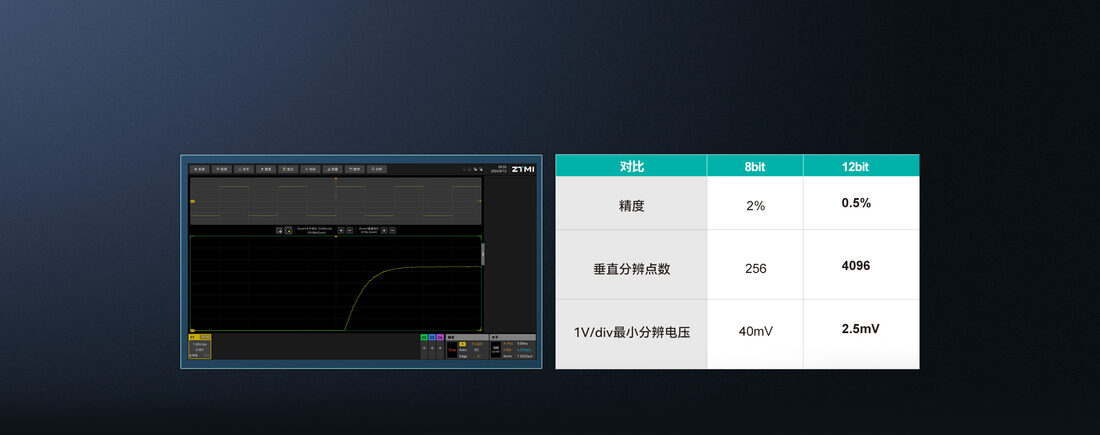

- 12bit高速ADC+RK八核算力，高保真还原波形细节
示波器的ADC位数越高，波形的垂直分辨率就可以越精细，可以看到更多的波形细节。ZUS7000测量精度达到0.5%，可以精准地观察到更微小的波形变化。 - Web网页一键存数据，彻底告别U盘插拔

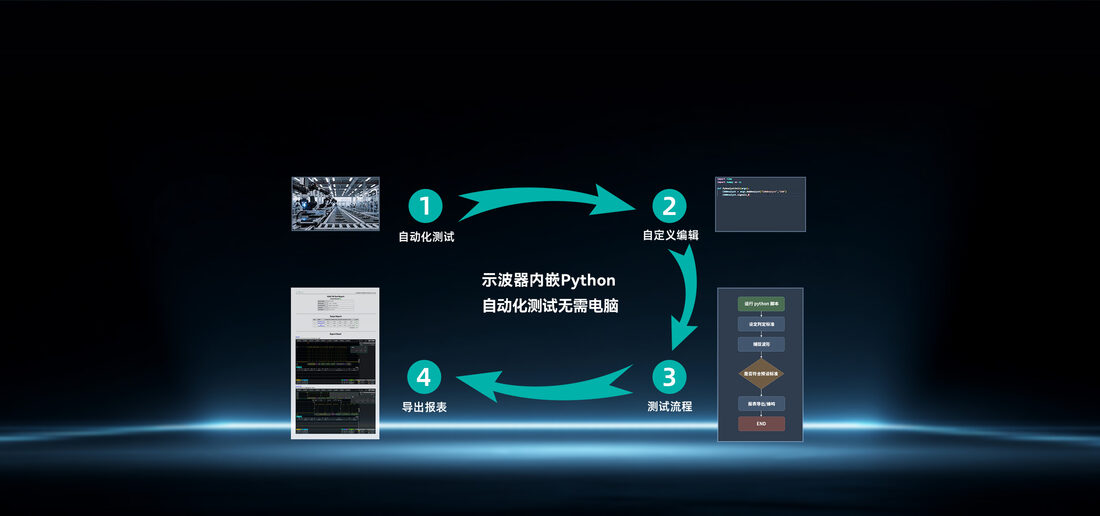

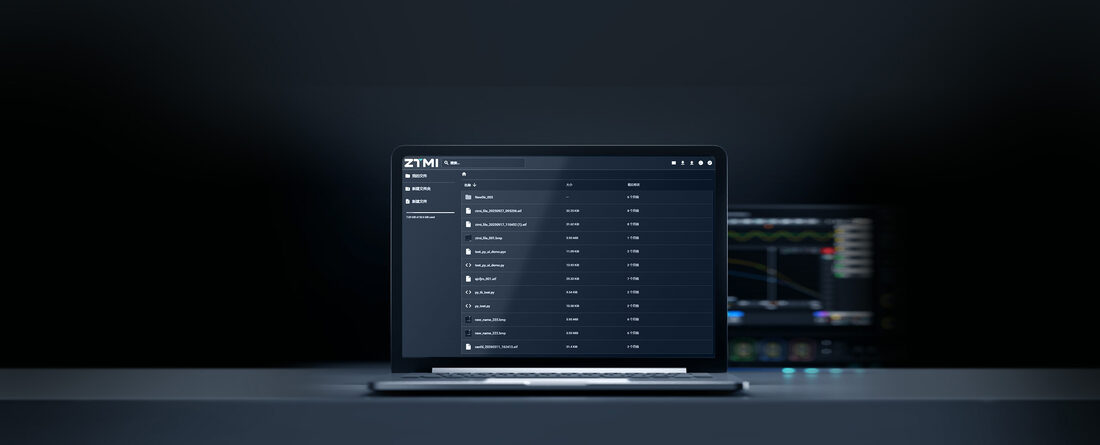

摒弃传统 U 盘插拔模式，登录网页直连示波器，支持波形截图与 CSV 原始数据在线预览，确认后一键导出至本地，大幅简化数据导出流程，提升数据管理效率与便捷性。 - 内置 Python 原生环境，重塑自动化测试新方案
脱离上位机示波器直接运行测试脚本，一站式完成信号采集到报告输出，支持协议批量测试、算法定制、产线系统对接，帮你省去重复手动测试工作量，直接缩短研发调试、批量产测耗时。 - 优化模拟前端，实现微秒级过饱和恢复

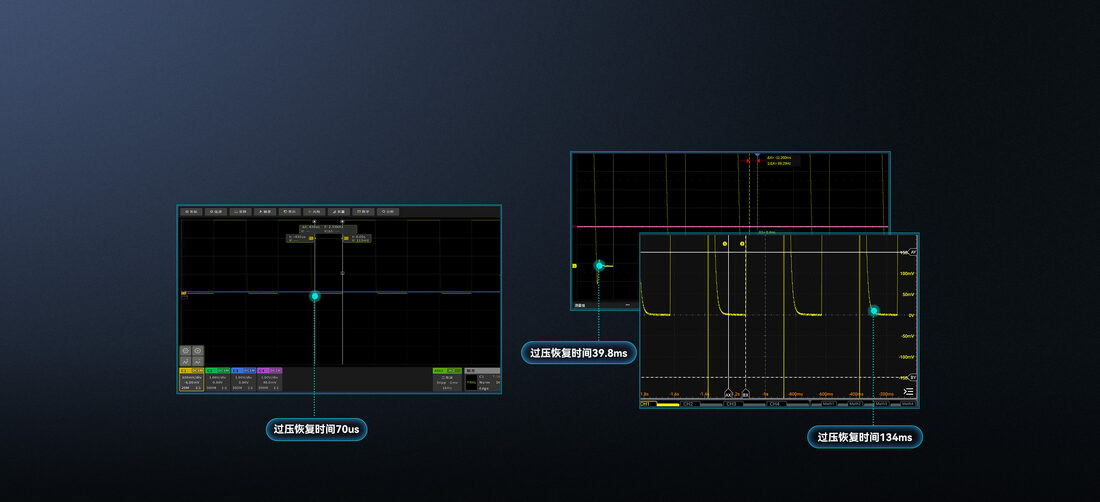

信号如果超量程会触发过饱和状态，波形就会被削平失真；所以过饱和恢复时间越短，示波器动态捕捉能力越强。传统机型恢复需要几十至上百毫秒且过冲严重，ZUS7000 优化至 70μs，在低频测试场景中，偶发过压几乎不干扰测量结果，可精准捕获完整瞬态信号 - 自研抗噪专利技术，强干扰环境精准测值

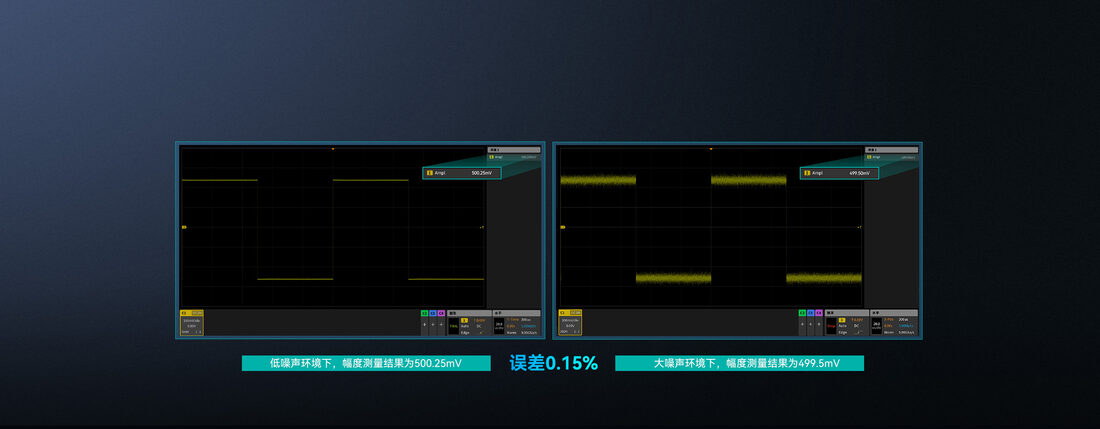

示波器在实际使用过程当中，被测信号绝不会像标准源波形那样干净，一般会带有噪声甚至信号干扰程度还不小。常规的幅值测量算法在大噪声下会受到明显影响，我们对抗噪性测量算法进行优化，并取得发明专利授权。 - 宽频段精度稳定，全低频段误差≤0.5%

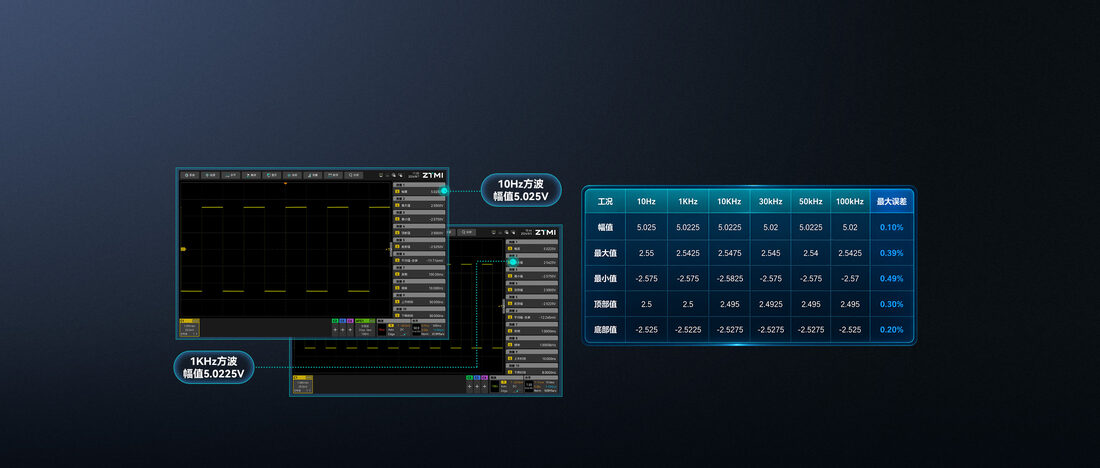

关于低频一致性问题，我们通过改进电路结构，不仅保证了国际标准要求的1KHz的测量精度，还保证了100KHz以内的低频段测量精度，我们通过方波测量幅值、最大值、最小值、顶部值、底部值的方式对不同幅度的信号进行对比分析，其最大误差也不超过0.5%。 - ADC 非线性校准 ，直流偏置数据更精准

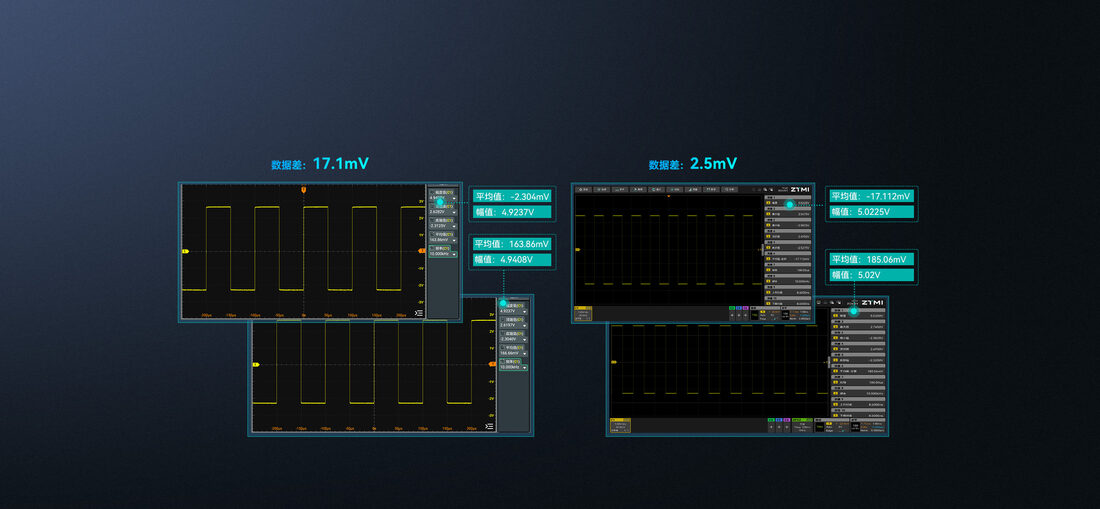

ADC在现实中并不是一个完美的线性器件，每个ADC码值对应的电压范围不是等间距的。这样还会带来另外一个问题，当波形叠加不同的偏移量时，其幅度会被改变，从而导致测量结果不准。ZUS7000得益于抗噪专利的算法优化，在直流偏置环境下测量结果依旧可以保持很好的一致性。 - CAN 眼图时序分析 一眼锁定总线通讯可靠性

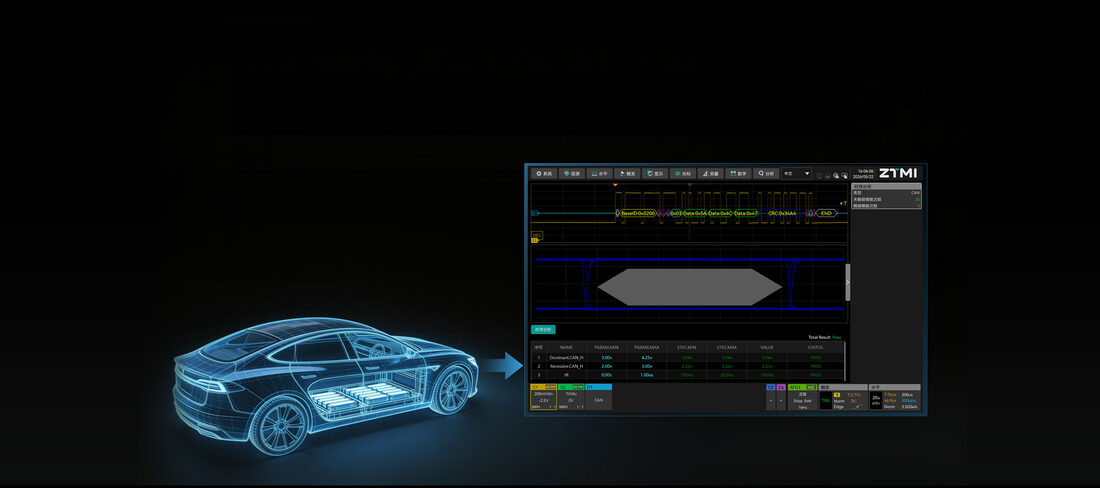

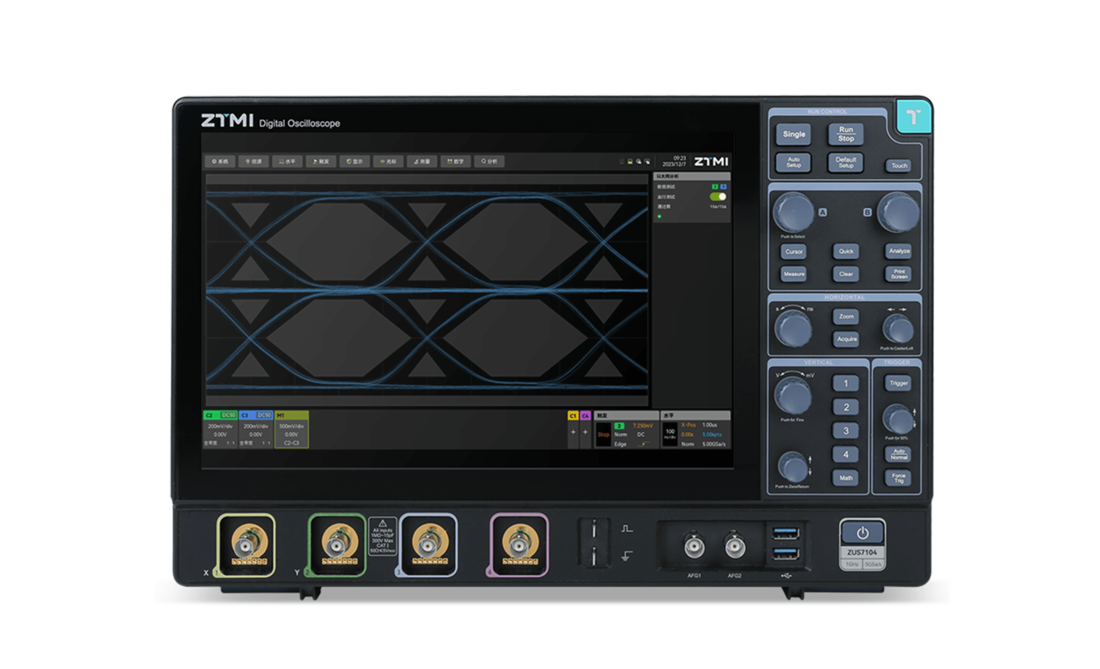

一键生成 CAN 总线时序眼图，直观显示信号抖动、噪声与时序异常，快速定位通信不稳定、偶发丢包等故障，告别繁琐手动测量，大幅提升调试效率。
技术规格
| 参数项目 | ZUS7054Pro | ZUS7104 | ZUS7104Pro |
|---|---|---|---|
| 型号 | ZUS7054Pro | ZUS7104 | ZUS7104Pro |
| 输入通道 | 4 | 4 | 4 |
| 模拟带宽 | 500MHz | 1GHz | 1GHz |
| 最高实时采样率 | 5GSa/s | 5GSa/s | 5GSa/s |
| ADC位数 | 12bit | 12bit | 12bit |
| 存储深度 | 500Mpts | 250Mpts | 500Mpts |
| 最高波形刷新率 | 300Kwfms/s | 100Kwfms/s | 300Kwfms/s |
| 时基范围 | 500ps/div-1Ks/div | 500ps/div-1Ks/div | 500ps/div-1Ks/div |
| 垂直灵敏度范围（1:1） | 1mV/div-10V/div | 1mV/div-10V/div | 1mV/div-10V/div |
| 输入阻抗 | 1MΩ ± 1% || 15pF ± 2pF 50 Ω±1.5% | 1MΩ ± 1% || 15pF ± 2pF 50 Ω±1.5% | 1MΩ ± 1% || 15pF ± 2pF 50 Ω±1.5% |
| 协议解码 | 双协议解码，标配40余种 | 双协议解码，标配11种 | 双协议解码，标配40余种 |
| 硬件FIR滤波器 | 支持，10Hz-500MHz | 支持，10Hz-500MHz | 支持，10Hz-500MHz |
| 触发功能 | 43种 | 20种 | 43种 |
| 自动测量 | 32种自动测量统计功能 | 32种自动测量统计功能 | 32种自动测量统计功能 |
| AFG信号发生器 | 2通道，30MHz | 2通道，30MHz | 2通道，30MHz |
| 高级功能 | 双Zoom模式、分段存储、模板测试、脚本分析功能、上位机控制分析软件 | 双Zoom模式、分段存储、模板测试、上位机控制分析软件 | 双Zoom模式、分段存储、模板测试、脚本分析功能、上位机控制分析软件 |
| FFT | 支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗、平顶窗 | 支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗、平顶窗 | 支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗、平顶窗 |
| 显示屏 | 12.1英寸TFT电容触摸屏，1280水平×800垂直，256 级灰度等级显示和色温显示 | 12.1英寸TFT电容触摸屏，1280水平×800垂直，256 级灰度等级显示和色温显示 | 12.1英寸TFT电容触摸屏，1280水平×800垂直，256 级灰度等级显示和色温显示 |
| 行业分析功能 | 电源分析功能、环路分析功能、时序分析功能、以太网分析、CAN眼图时序眼图 | 选配：电源分析功能、环路分析功能、时序分析功能、以太网分析、CAN眼图时序眼图 | 电源分析功能、环路分析功能、时序分析功能、以太网分析、CAN眼图时序眼图 |
| 波形显示 | 余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s | 余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s | 余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s |

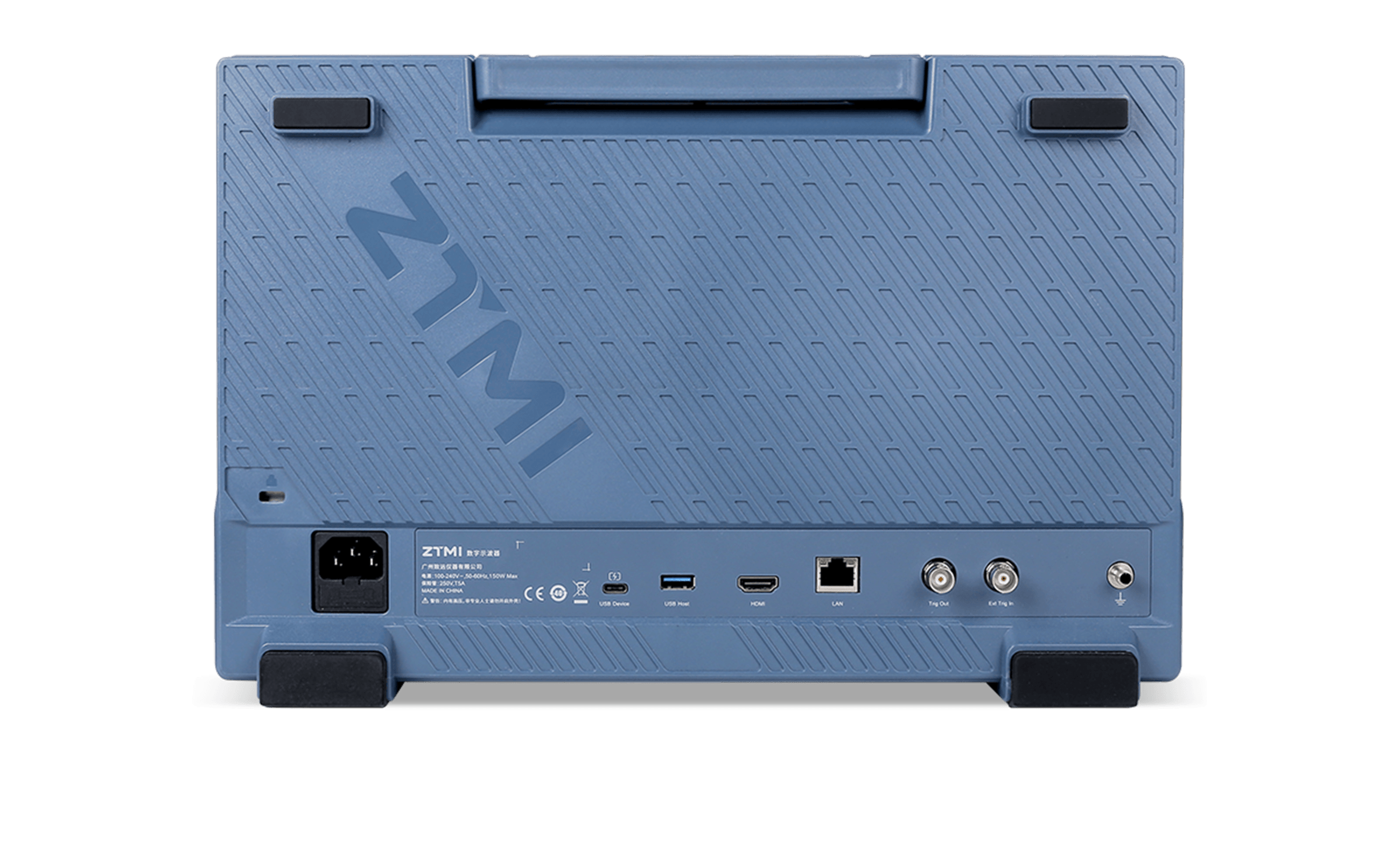

| 接口 | USB Host、USB Device、LAN、HDMI、Trig Out、ExtTrig In、Type-C接口、探头补偿输出 | USB Host、USB Device、LAN、HDMI、Trig Out、ExtTrig In、Type-C接口、探头补偿输出 | USB Host、USB Device、LAN、HDMI、Trig Out、ExtTrig In、Type-C接口、探头补偿输出 |
| 波形搜索 | 搜索条件：上升沿、下降沿、斜率、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 | 搜索条件：上升沿、下降沿、斜率、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 | 搜索条件：上升沿、下降沿、斜率、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 |
