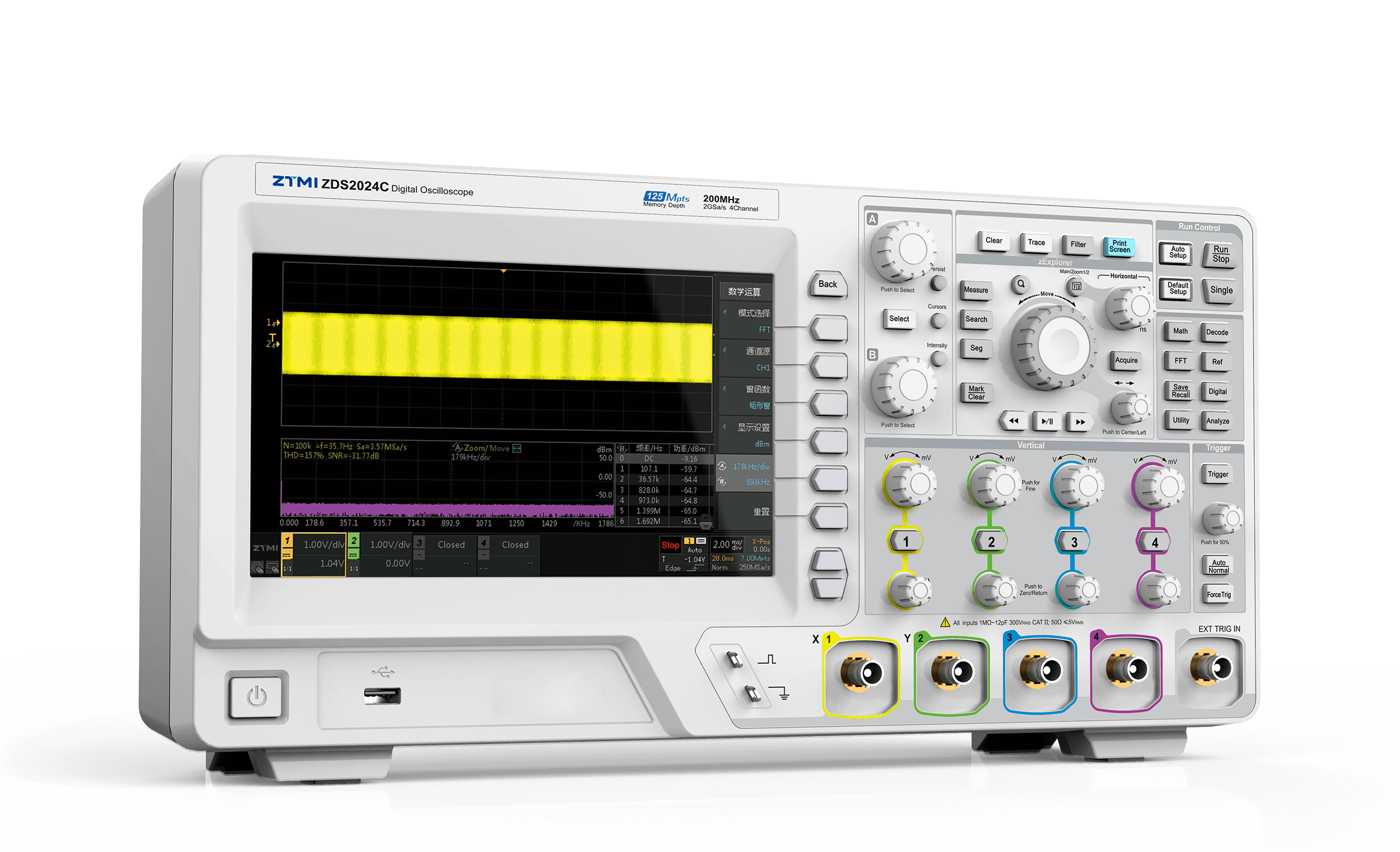

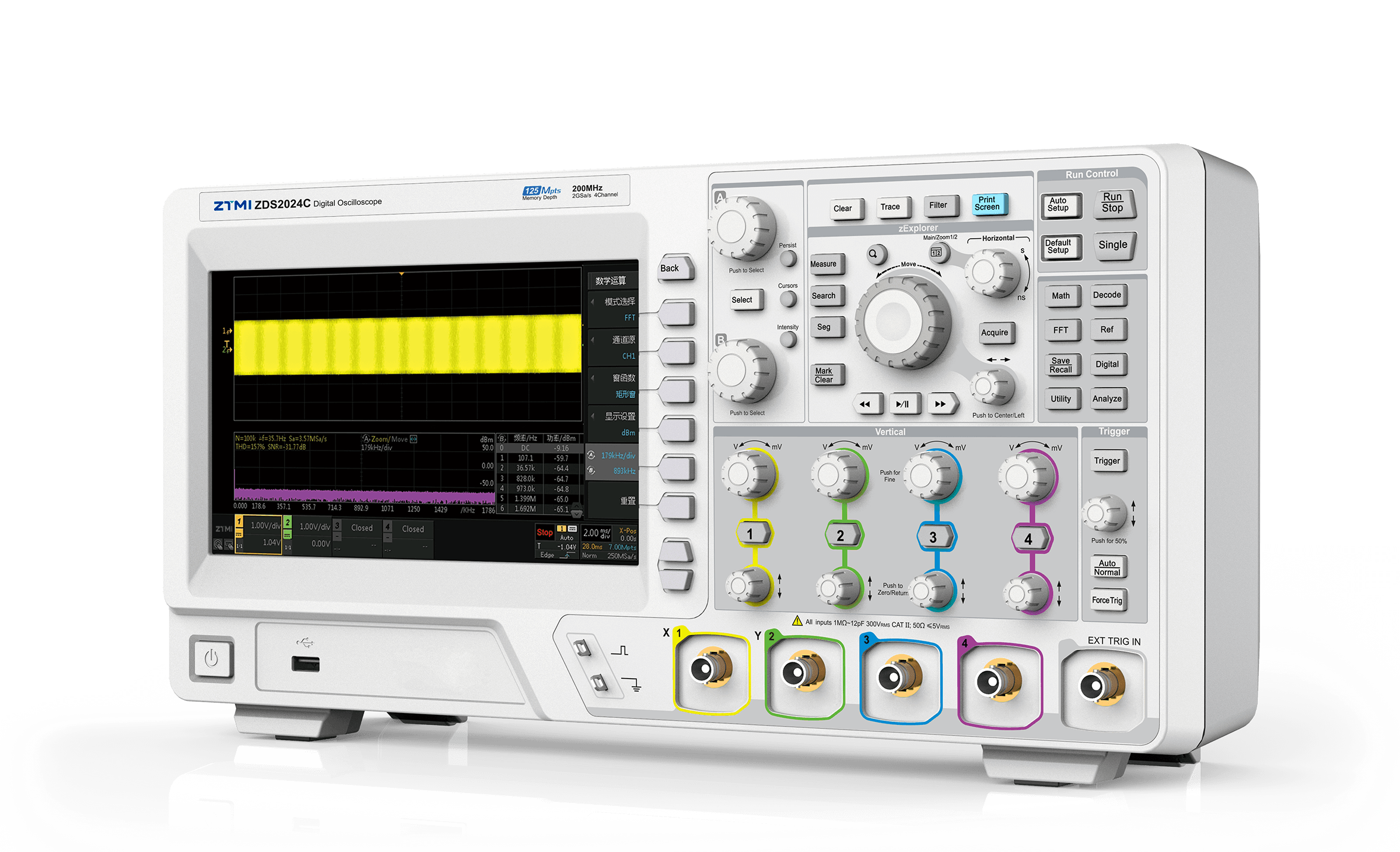

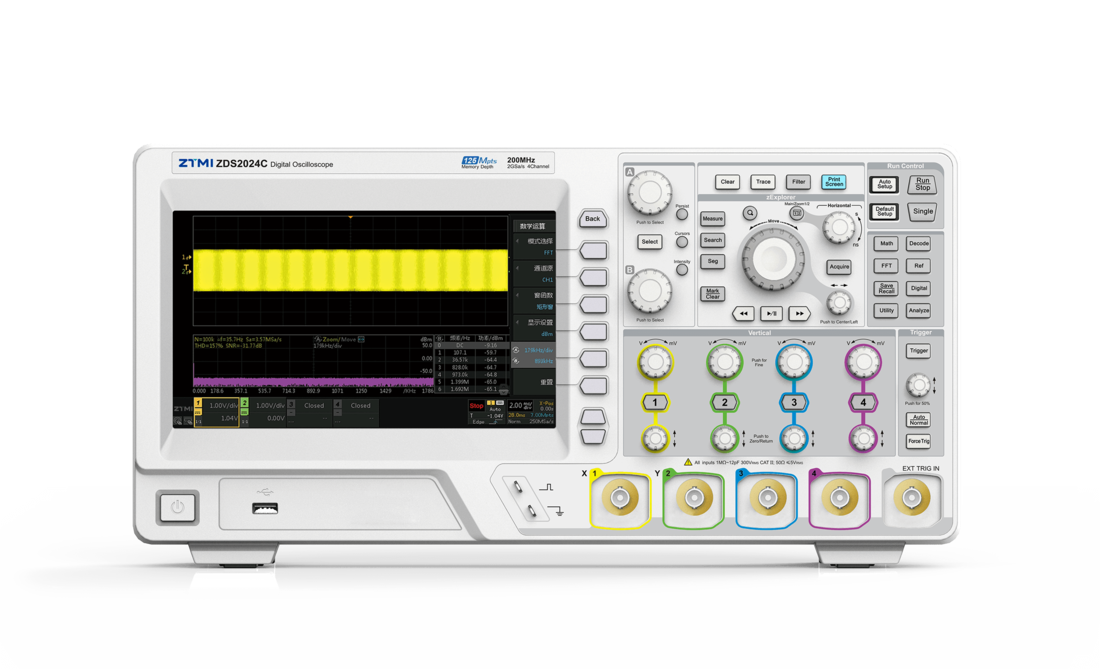

规格参数
产品特性

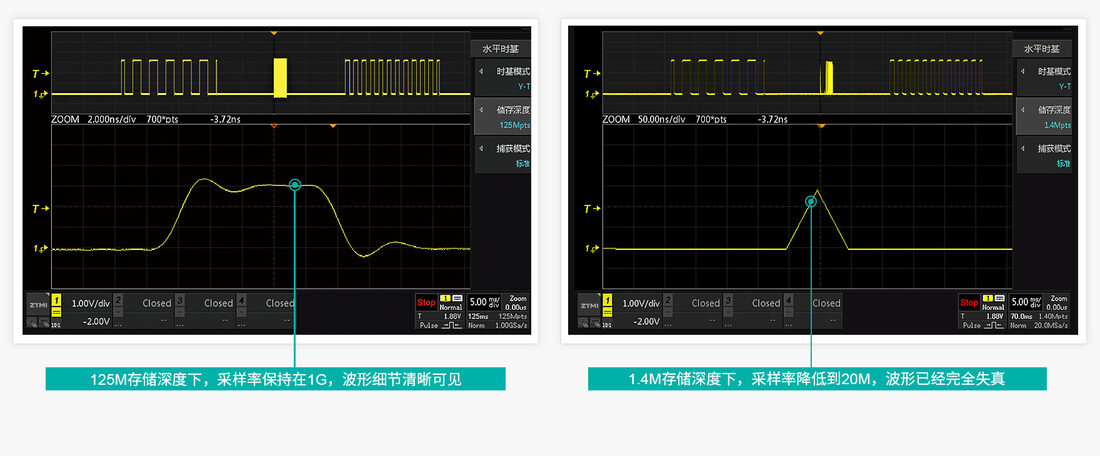

- 125Mpts存储深度，捕获长时间波形不失真 存储深度 = 采样率 x 采样时间
如果存储深度不足，高采样率的情况下只能捕获一小段波形，ZDS2024C标配125Mpts存储深度，保持1GSa/s采样率的情况下，依然可以捕获125ms波形。 - 标配21种协议解码

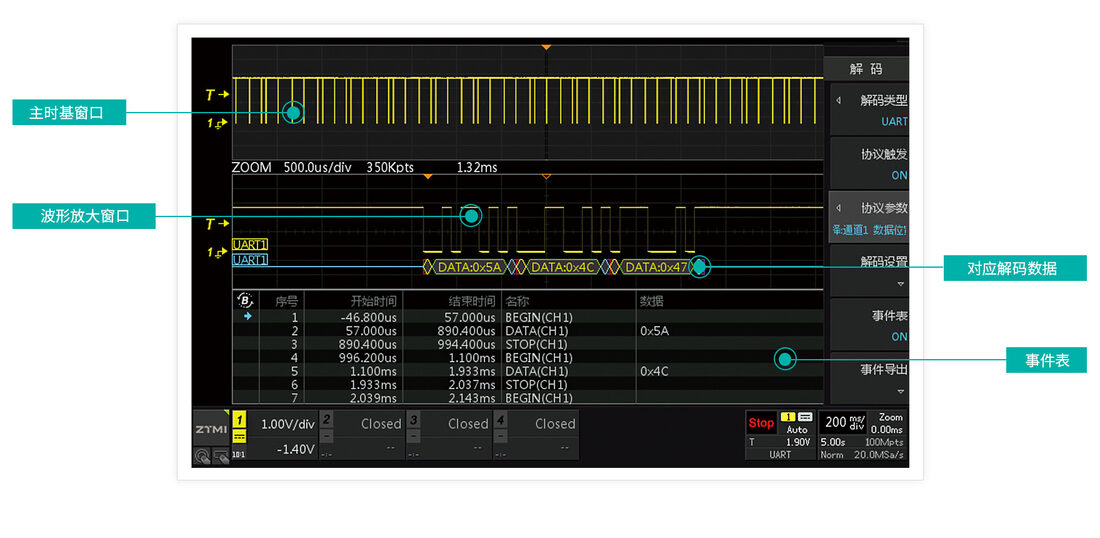

ZDS2024C示波器免费标配了21种协议解码。机器自动解码相比传统手动解码能够实现更加的准确高效，更多的协议类型，更快的解析速度，更全的数据报告，帮助工程师迅速便捷的实现数字信号分析。 - 52种参数测量，快速判断信号异常

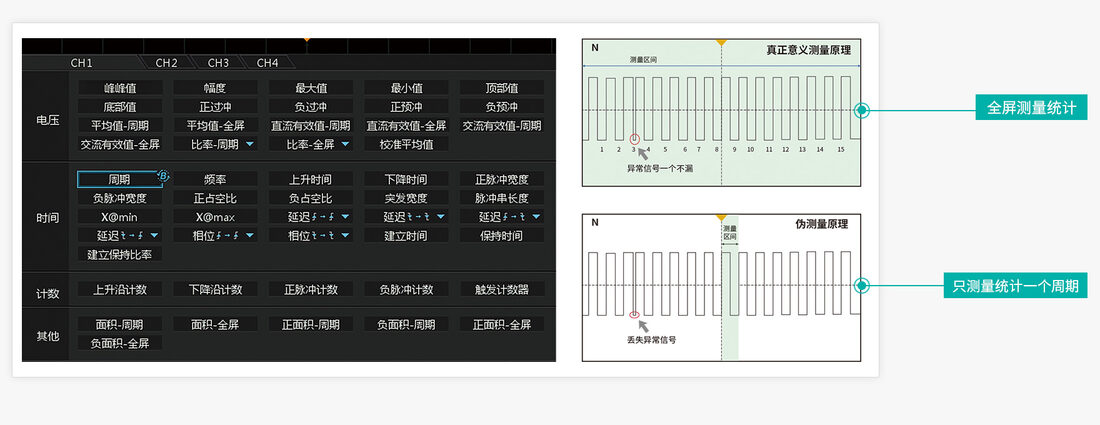

传统示波器测量统计功能仅抽取屏幕中间部分波形，ZDS2024C可实现52种参数的全屏测量统计，自动计算参数的最大值、最小值、平均值、标准差，最多可同时显示24种参数。 - 4Mpts 的 FFT 功能

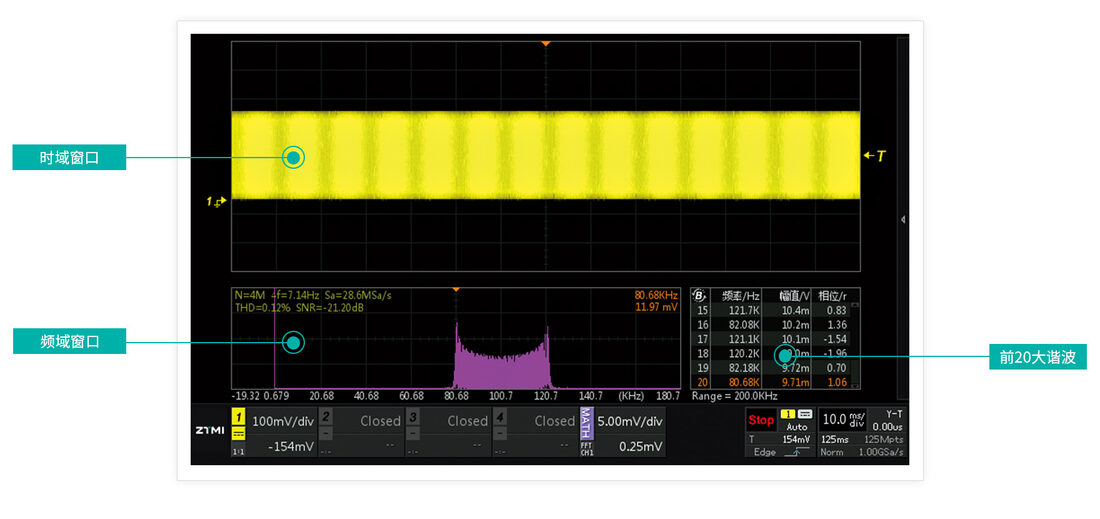

市面上多数示波器最大只支持8K样本点的FFT分析，在1G采样率的情况下，频率分辨率仅有125KHz，多数情况都无法准确判断信号频谱分布。ZDS2024C示波器拒绝单纯的功能堆砌，内部采用了专业的处理芯片，突破技术壁垒，将FFT点数升级至4M样本点，同样在IG采样率的情况下频率分辨率能精确到250Hz,可以准确分析出电路中的干扰噪声来源，大大提高了示波器FFT的实用价值。 - 波形标注+搜索

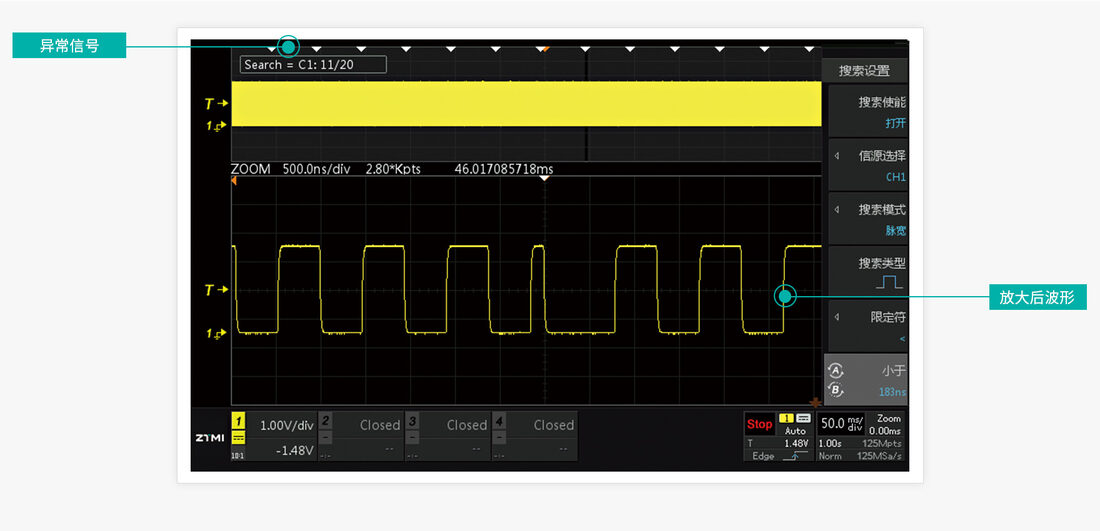

ZDS2024C 支持边沿、脉宽、上升 / 下降时间等多种触发搜索条件，全硬件加速，2 秒就能从海量波形里精准找到目标。同时自带手动 + 自动两种波形标注，标完会显示白色三角标记，方便你快速定位、回看、分析波形。 - 波形综合分析软件 MTA

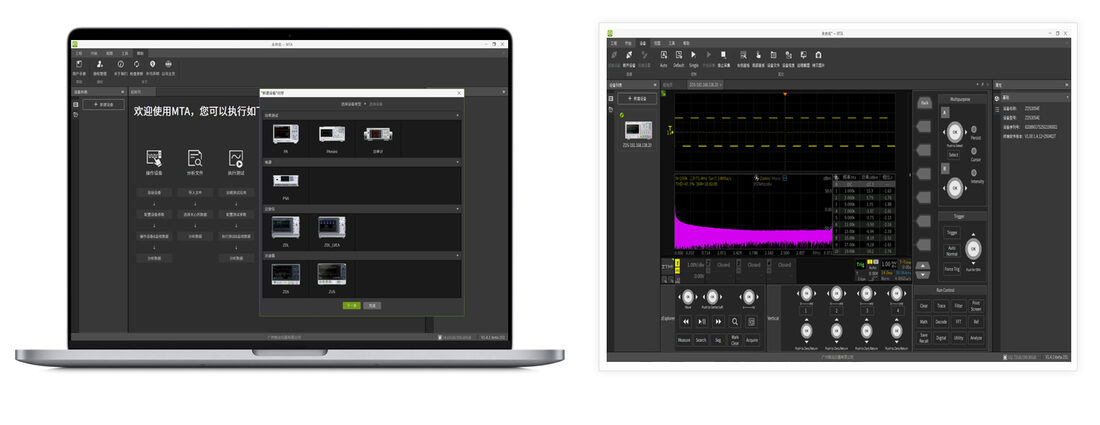

ZDS2024C提供全新一代 MTA 上位机软件和全新的 web 远程服务器功能，实现远程控制与二次开发的应用。面对种类繁多的测试项目，不仅可以利用示波器强大的分析功能在示波器上进行分析，还可以通过以太网将波形大数据导出，进行进一步的离线分析。
技术规格
| 参数项目 | ZDS2024C |
|---|---|
| 型号 | ZDS2024C |
| 输入通道 | 4 |
| 模拟带宽 | 200MHz |
| 最高实时采样率 | 2GSa/s |
| ADC位数 | 8bit |
| 存储深度 | 125Mpts |
| 最高波形刷新率 | 100Kwfms/s |
| 时基范围 | 1ns/div-1ks/div |
| 垂直灵敏度范围（1:1） | 2mV/div-10V/div |
| 输入阻抗 | 1MΩ ±1% || 16pF ±4pF |
| 协议解码 | 标配21种 |
| 硬件FIR滤波器 | 数字滤波器（低通、高通） |
| 触发功能 | 33种 |
| 自动测量 | 52种 |
| AFG信号发生器 | 无 |
| 高级功能 | 分段存储、波形播放、智能标记、上位机控制分析软件 |
| FFT | 4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗 |
| 显示屏 | 9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉 |
| 行业分析功能 | 无 |
| 波形显示 | 余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s |

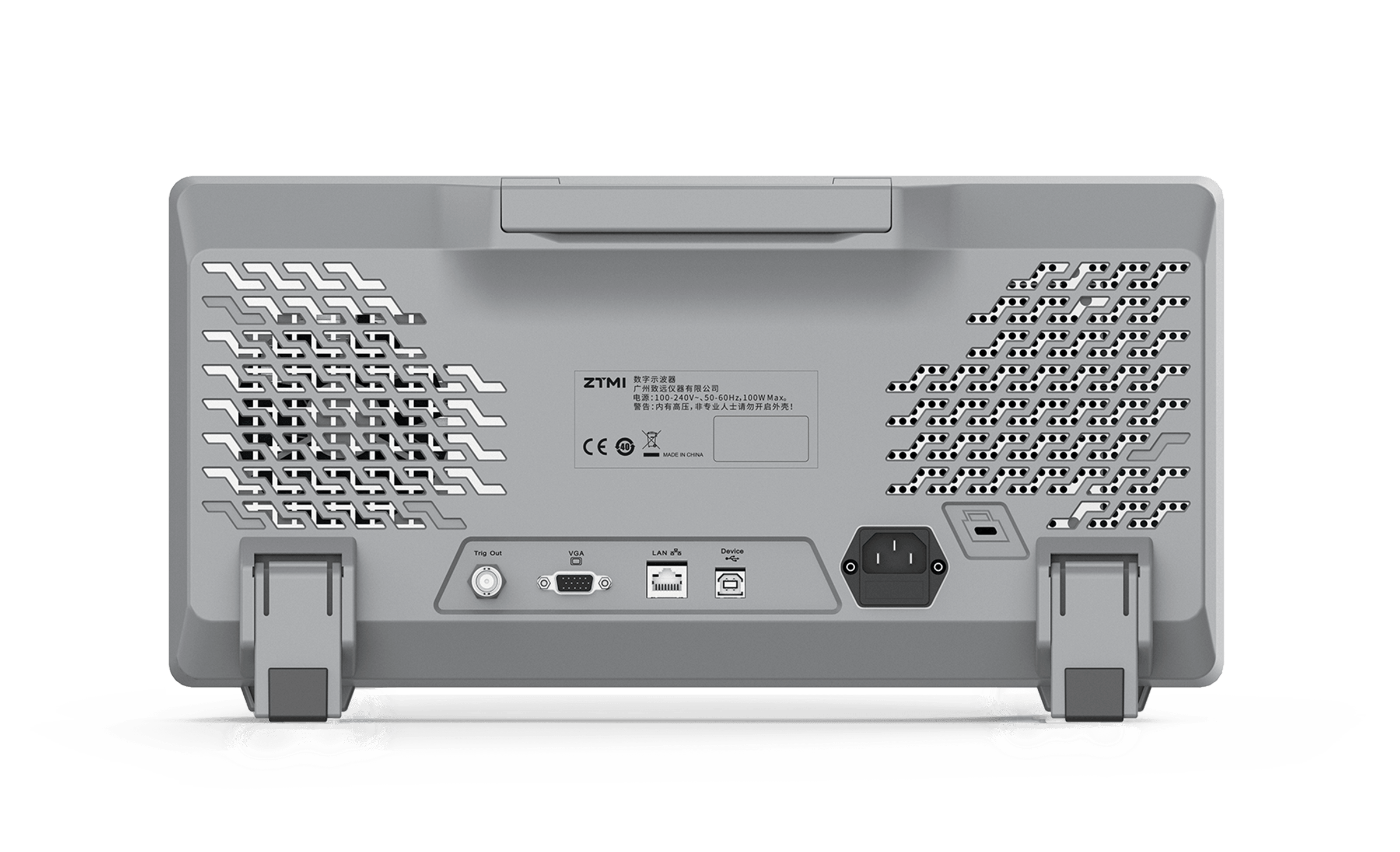

| 接口 | USB host、USB device、LAN、RS232、Trig Out、Trig In |
| 波形搜索 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 |
