规格参数
产品特性
- 六通道灵活配置

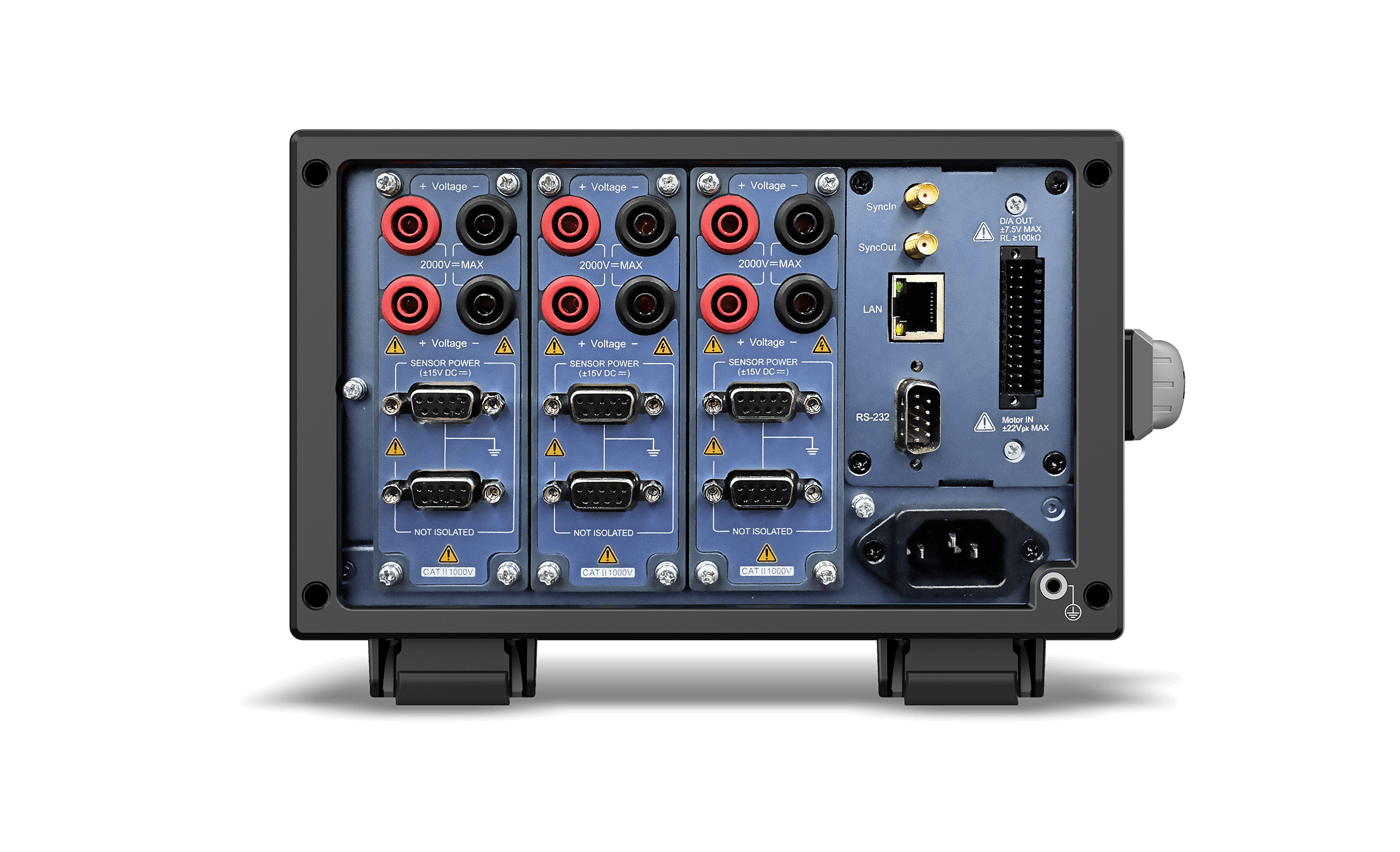

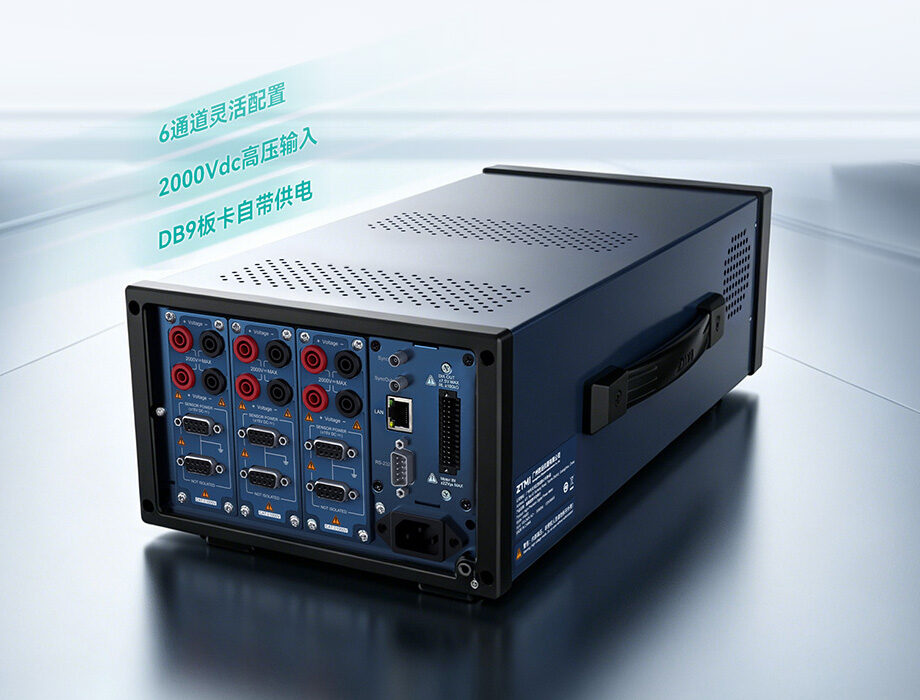

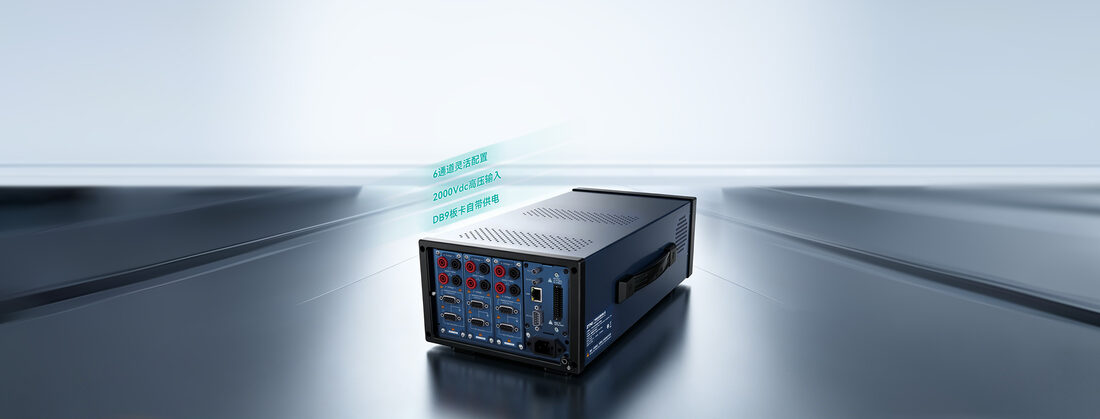

PA600提供了6个功率通道，它采用单张板卡两组通道的方式，提高了空间利用率，其电流接口采用DB9供电的方式，搭配传感器进行测试。 - 更智能的人机交互，所有数据同步分析

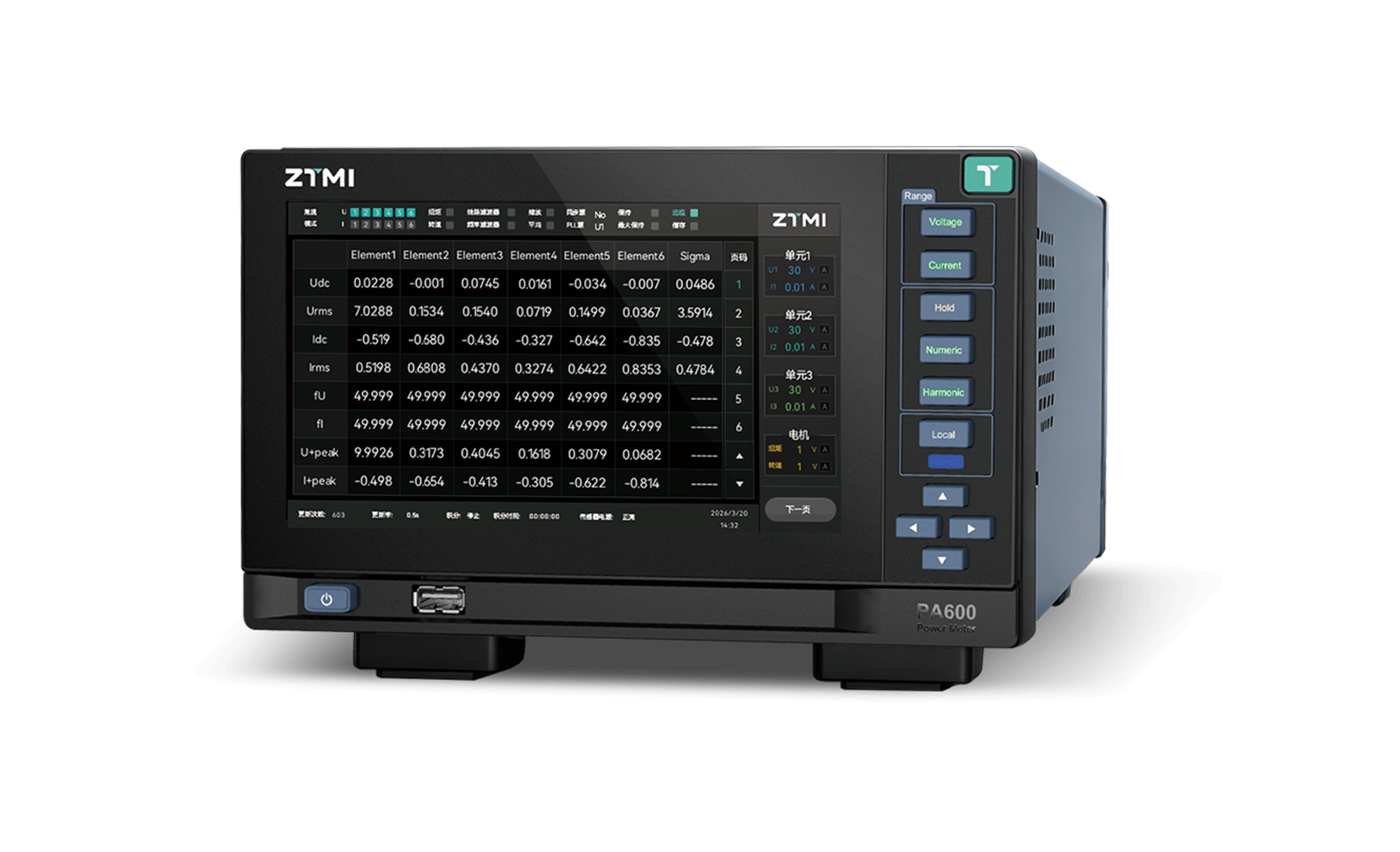

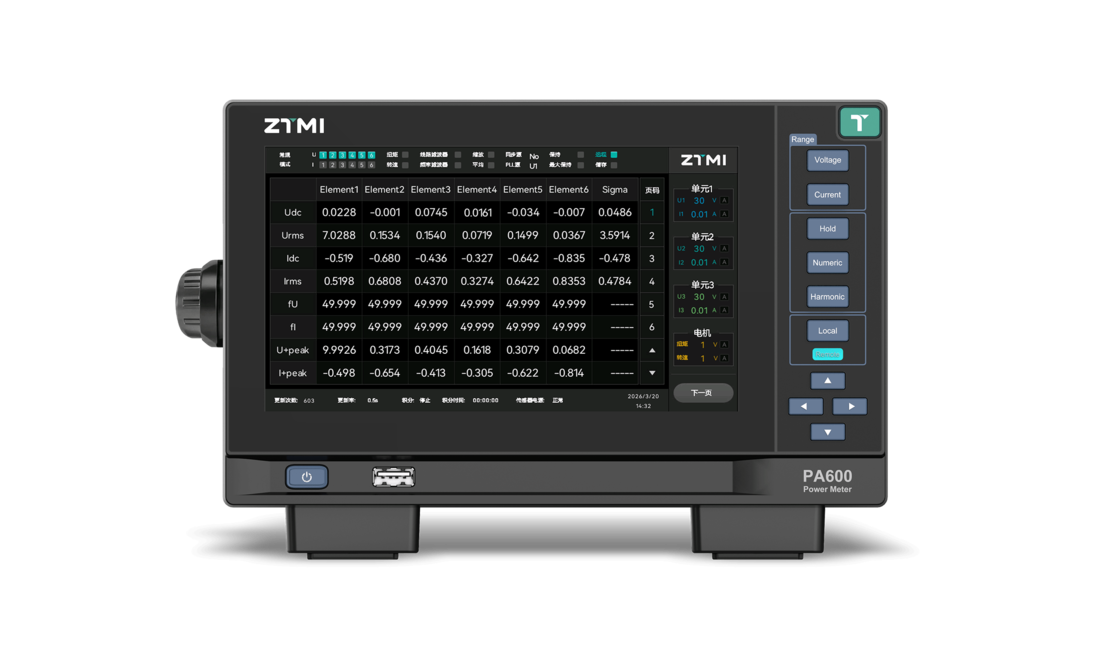

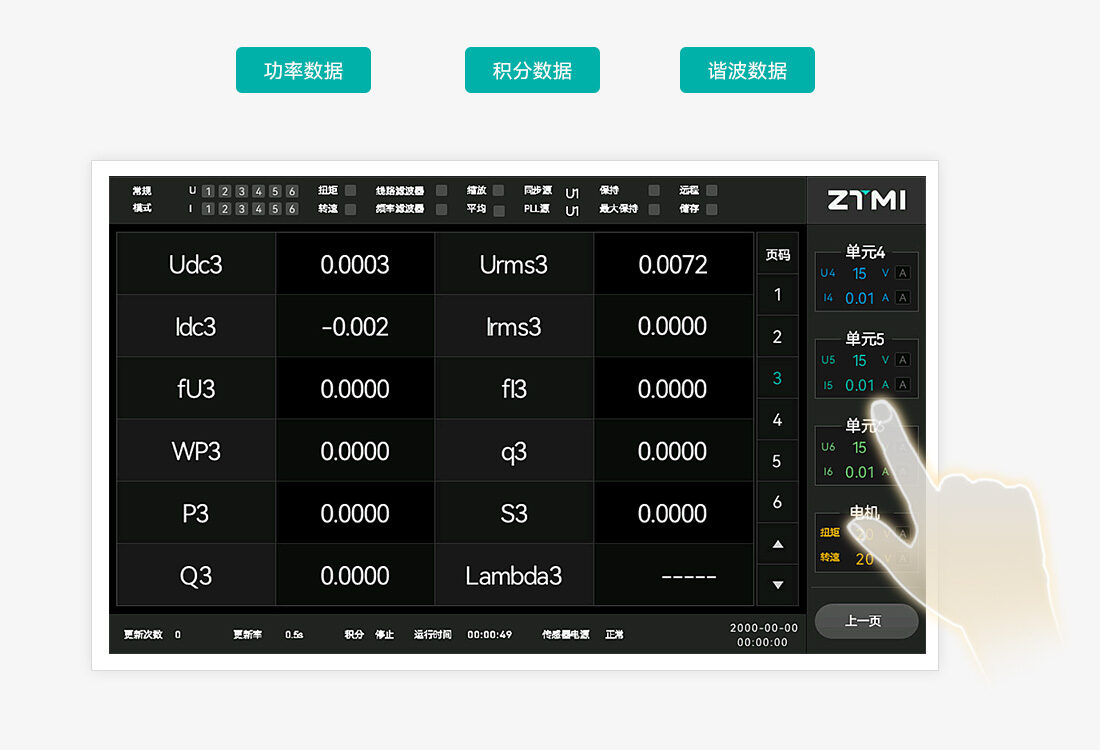

跟传统的功率计相比，PA600采用高清LCD屏幕进行触屏操作，减少了按键，方便进行人机交互。功率、积分、谐波等所有数据同步分析处理。 - 谐波测量符合IEC61000-4-7国际标准

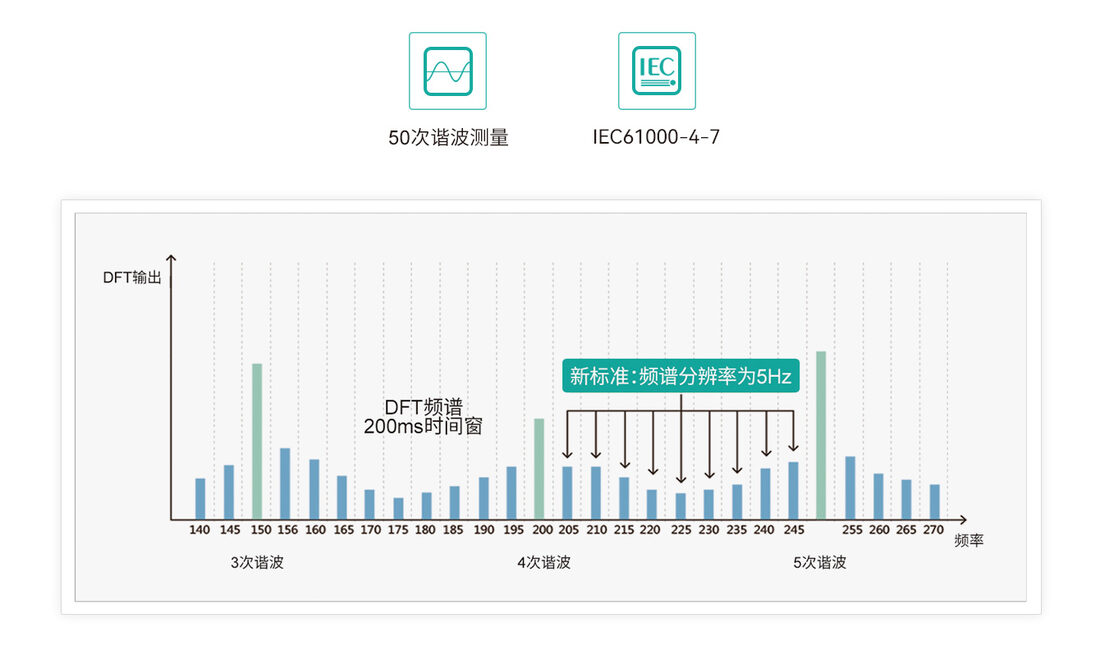

PA600支持IEC61000-4-7谐波测量，可以分析总谐波畸变率 (THD)、基波成分、各次数的谐波含量、相位差等，可测量至最高50次谐波。 - 8通道D/A输出+电机转速扭矩测量

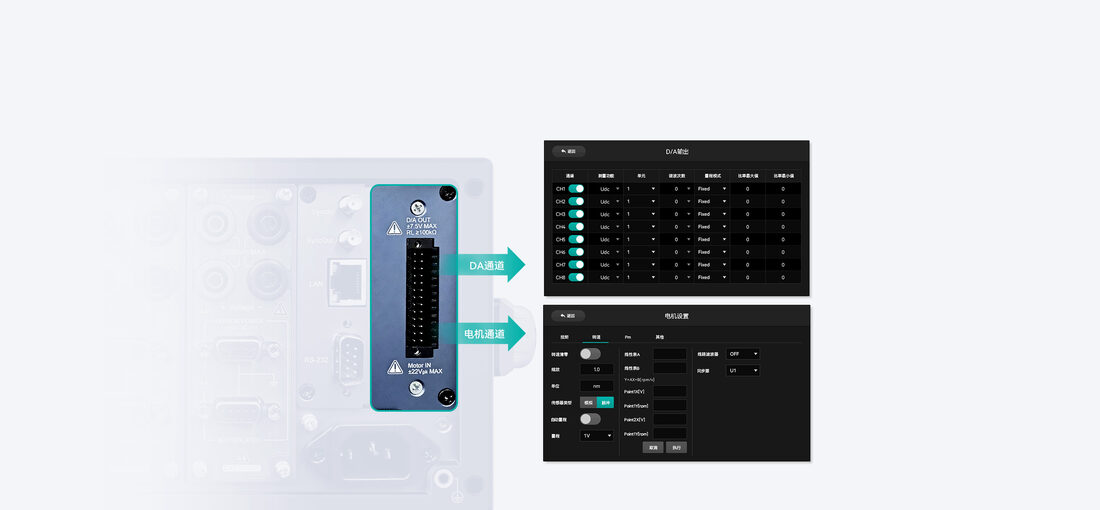

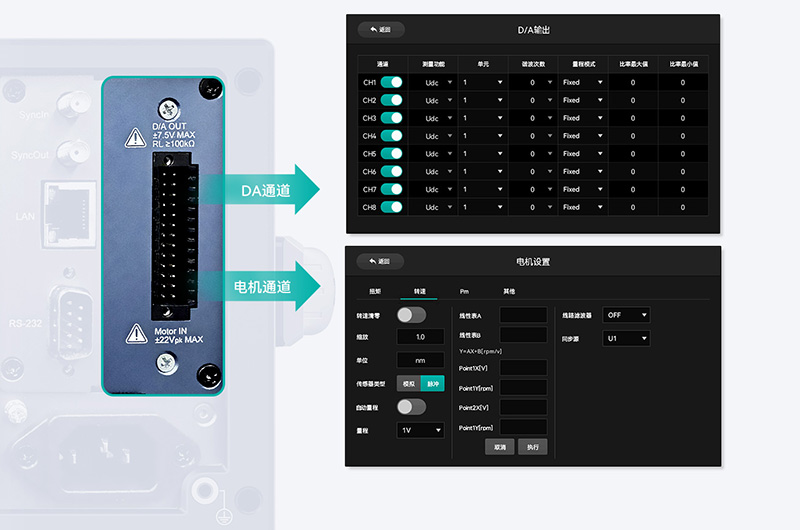

通过D/A选件，可将电压、电流、功率等测量数据输出到数据记录仪进行记录(±5Vdc输出)，最多可以设置8个项目。其中电机接口支持一组电机转速扭矩的测试。 - 全新MTA分析软件，实现仪器远程控制与数据高效分析

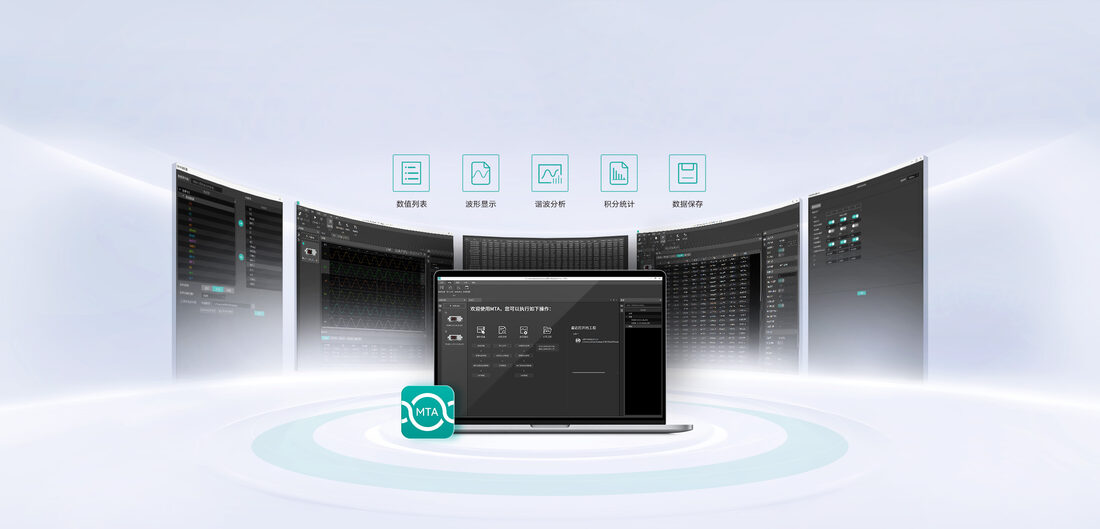

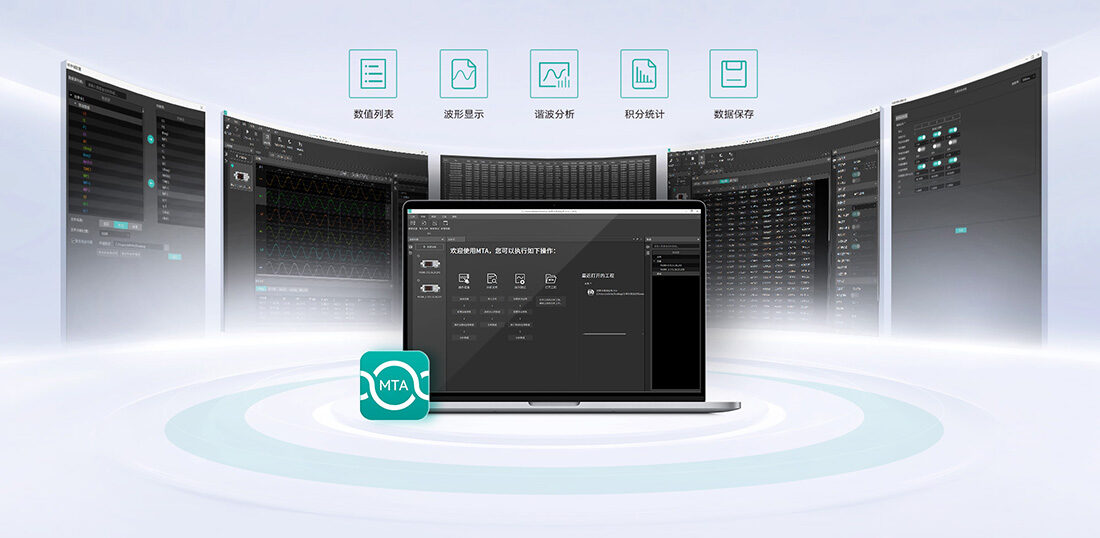

MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA600功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。
技术规格
| 参数项目 | PA600 |
|---|---|
| 型号 | PA600 |
| 输入通道 | 六通道 |
| 基本精度 | 0.1%读数+0.05%量程 |
| 输入带宽 | DC,0.1Hz-200kHz |
| 采样率 | 200KS/s |
| A/D转换器 | 16bit |
| 数据更新周期 | 100ms~20s,自动 |
| 谐波分析次数 | 50次 |
| 电压量程 | 15V~2000V（支持2000Vdc） |
| 电流量程 | 10mA~1A（传感器输入） |
| 外部传感器输入 | 10mA~1A |
| 接口 | LAN、RS-232、USB、GPIB（选配）、DB9（±15V/0.5A供电） |
| 线路滤波器 | OFF，100Hz、500Hz、5.5kHz、50kHz、（100Hz~100kHz软件滤波） |
| 频率滤波器 | OFF，100Hz、500Hz、1kHz、10kH |
