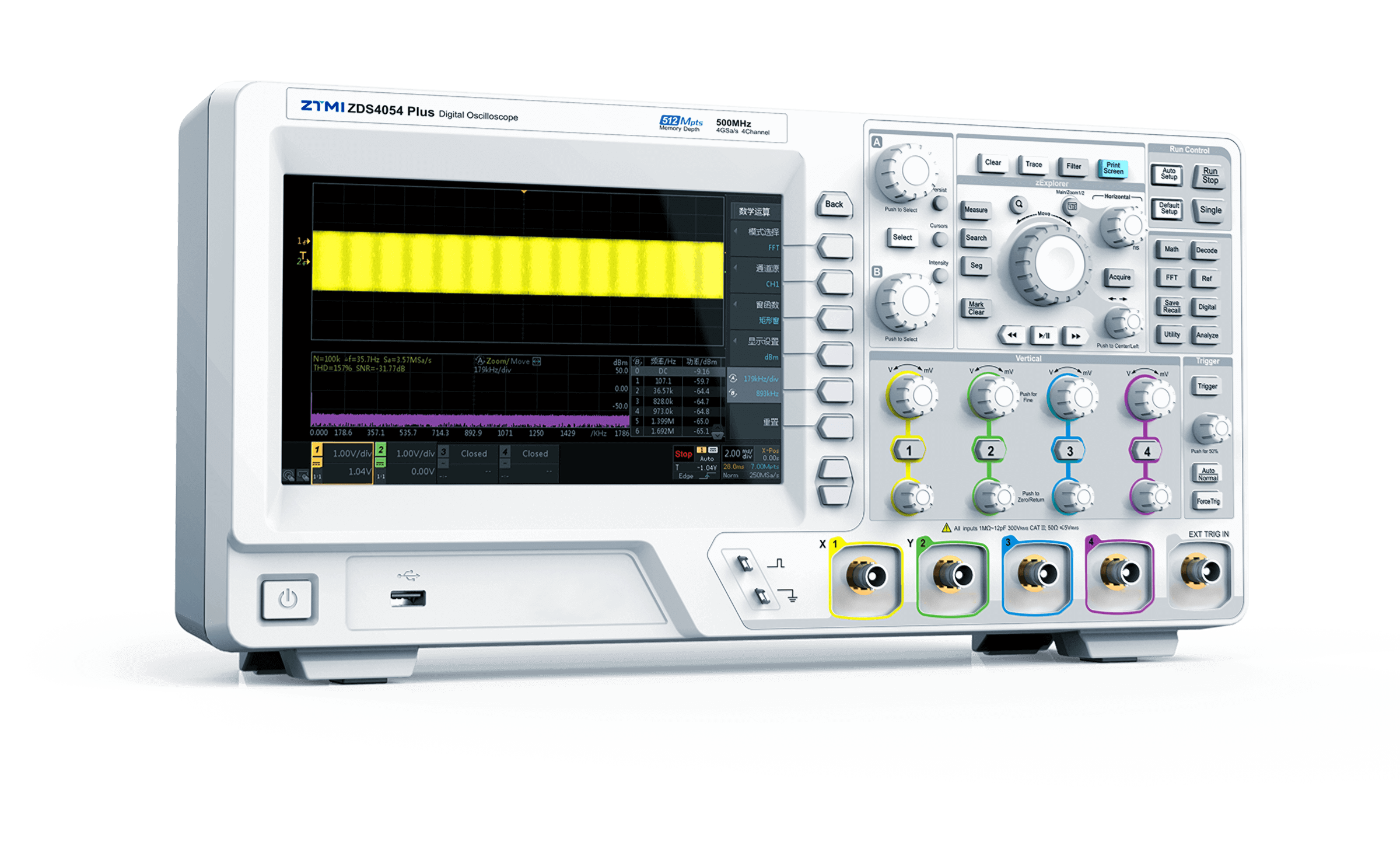

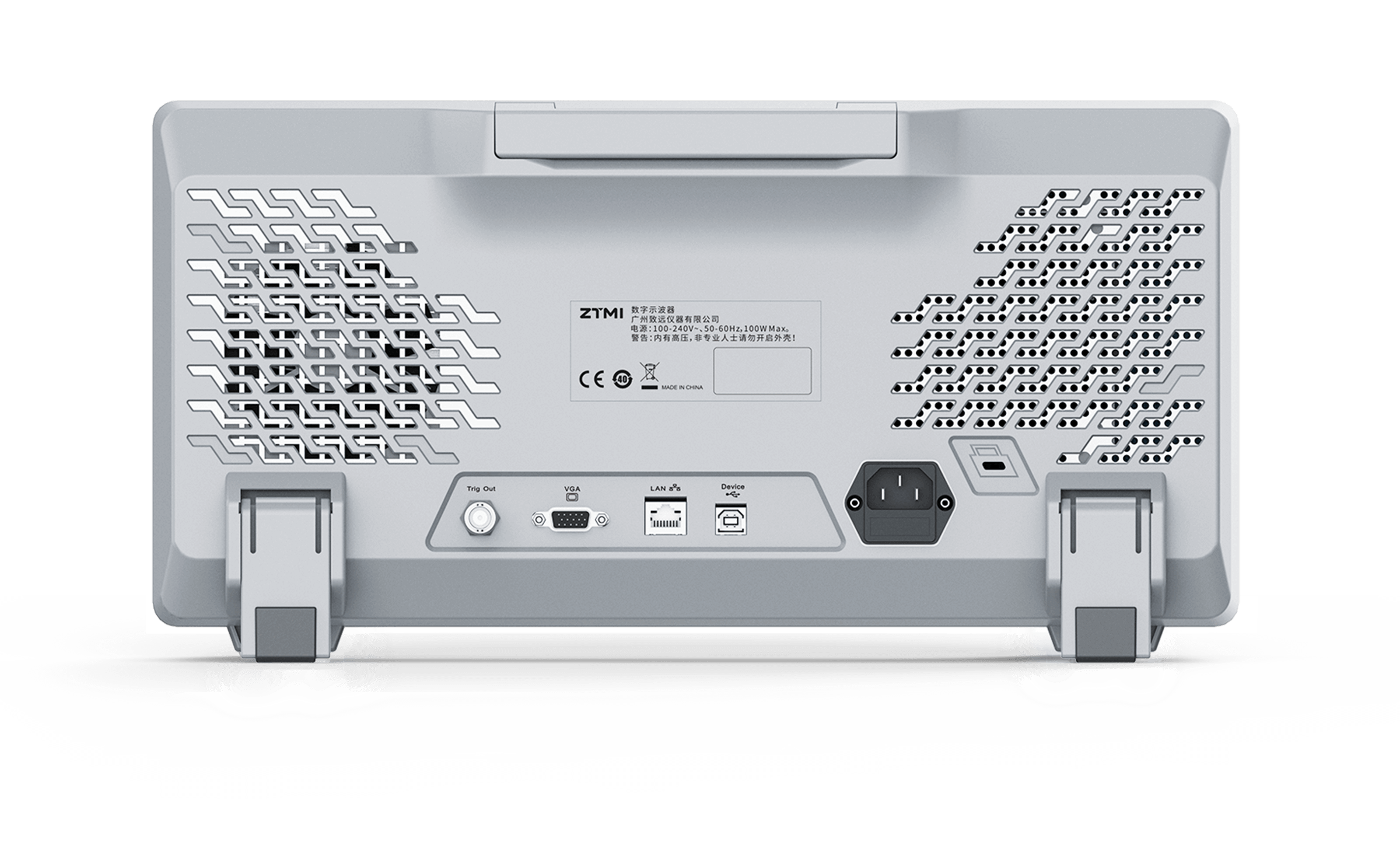

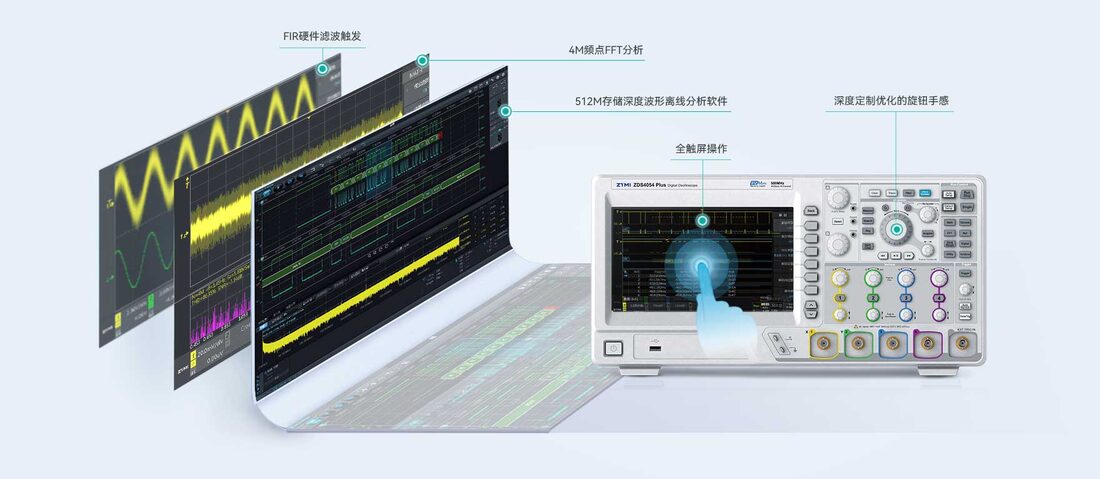

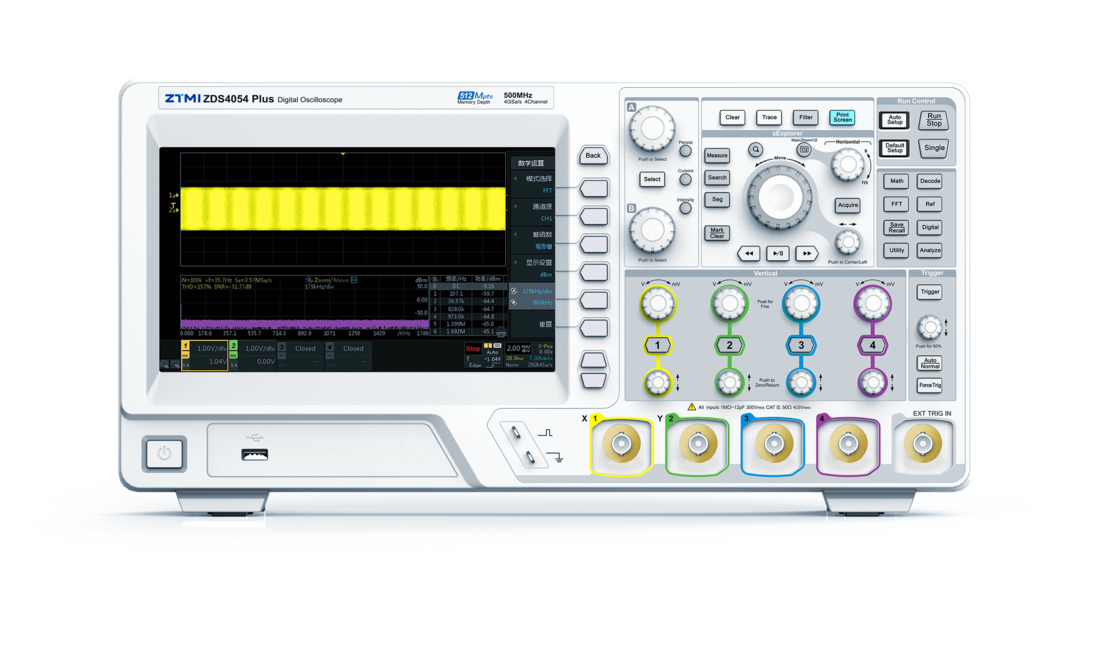

- 什么是数据挖掘型示波器？

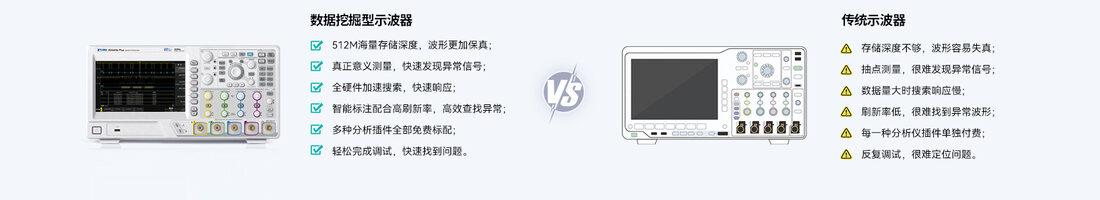

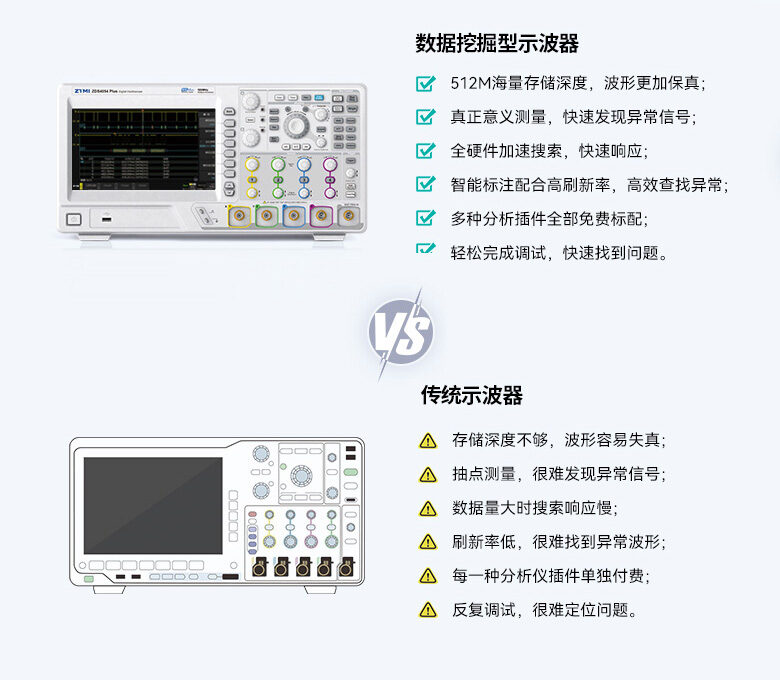

捕获512M海量的波形大数据，配合深层次数据挖掘能力，基于全触屏和流畅的操作体验，以一种全新的分析方式定位问题，这就是数据挖掘型示波器！ - 数据挖掘第一步：512M大数据存储

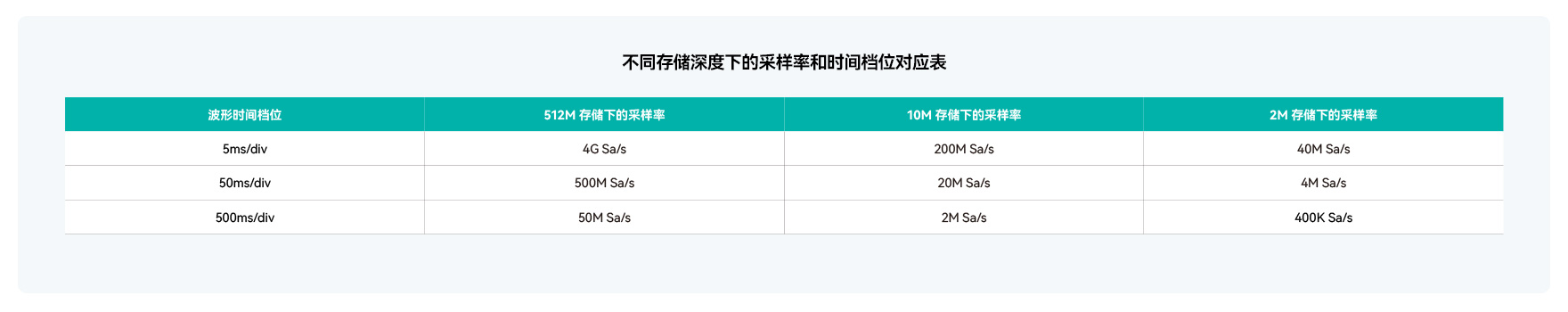

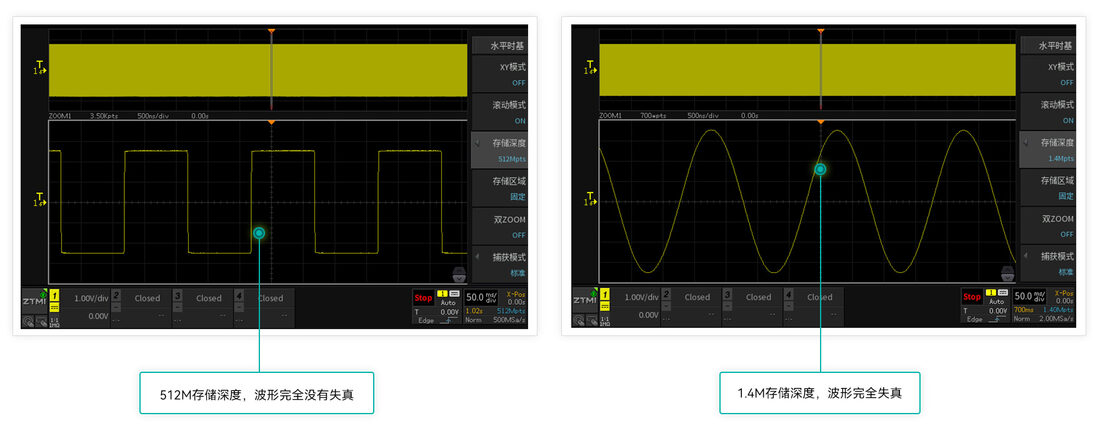

存储深度等于采样率乘以采样时间，512M大存储深度，长时间捕获波形，依然不会出现波形失真。 - 数据挖掘第二步：1M刷新率异常捕获

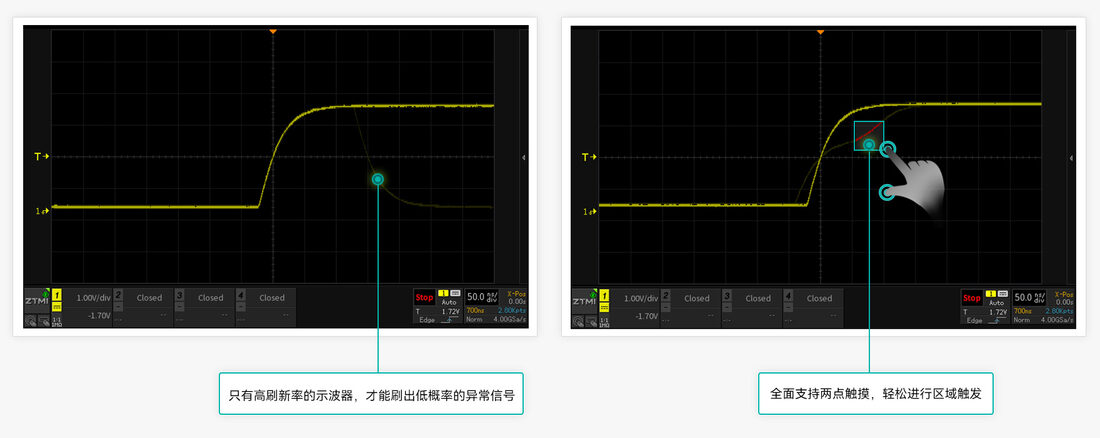

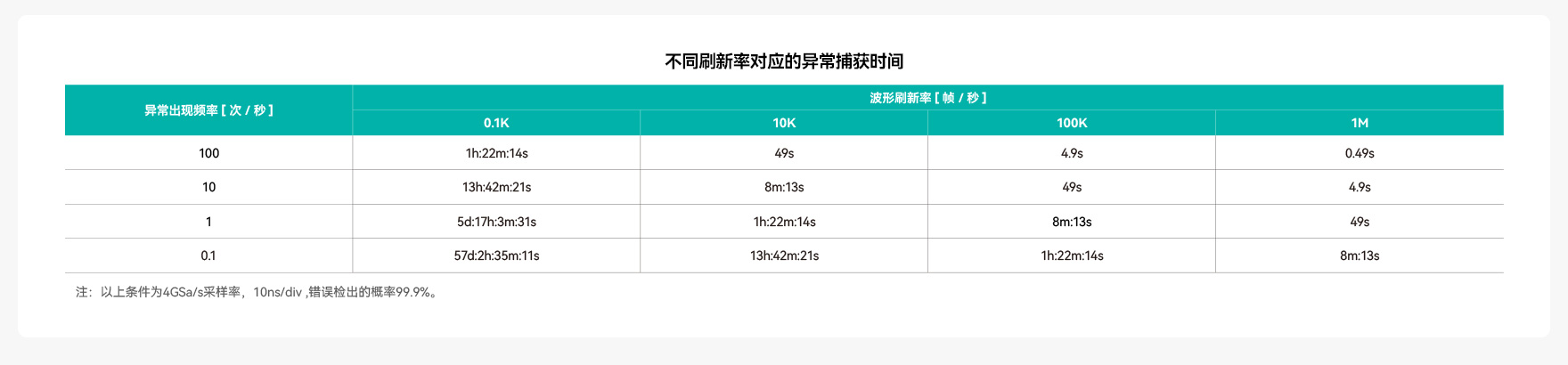

波形刷新率越高，死区时间就越短。ZDS4000系列示波器，标配1M次波形刷新率，配合模板触发，让您最大概率的发现并捕获异常信号。 - 数据挖掘第三步：参数测量

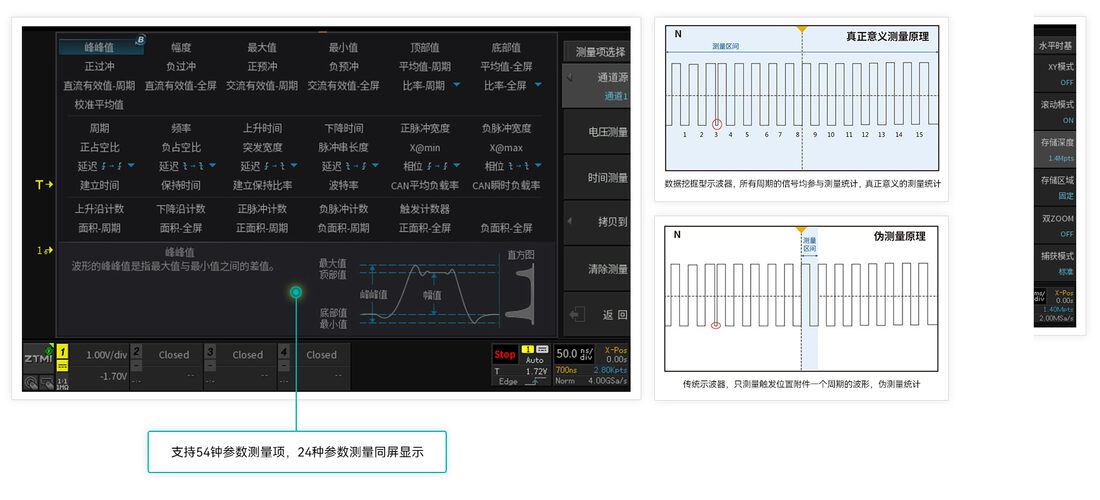

不同于传统示波器只测一个周期，或通过抽样减少数据量再测量的模式，ZDS4000系列示波器通过FPGA全硬件并行处理，基于原始采样率和512Mpts全存储深度，对每一帧波形每一周期进行测量统计，仅需约1秒即可实现对512Mpts数据的“真正意义”参数测量，测试项目可达50余种，并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别，也是示波器测试手段与测试方法的突破。 - 数据挖掘第四步：波形搜索与智能标注

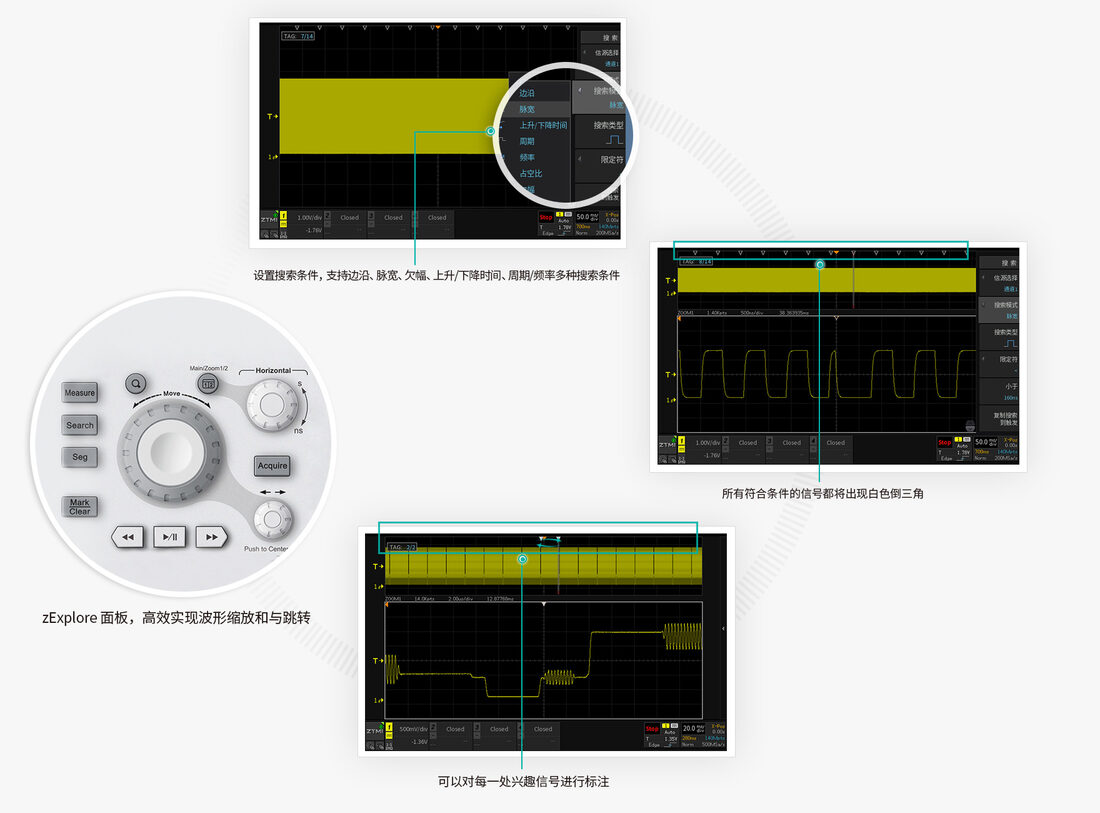

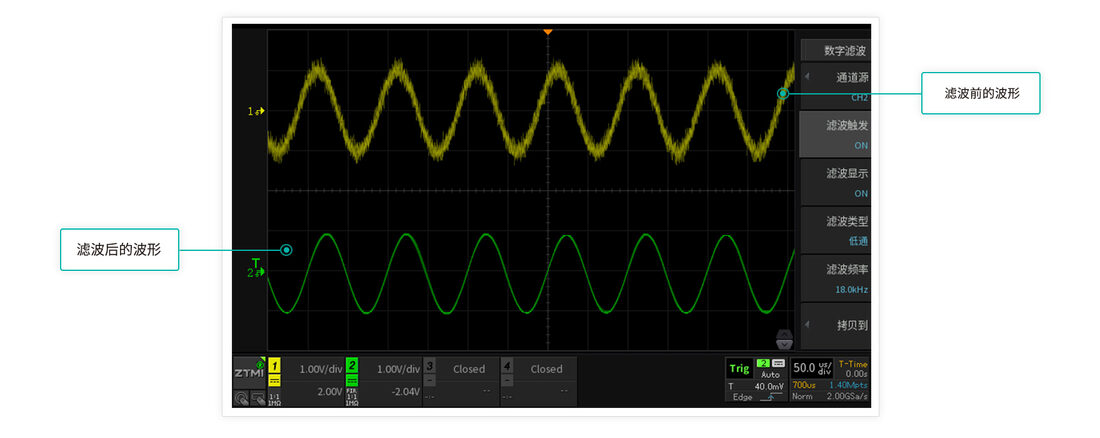

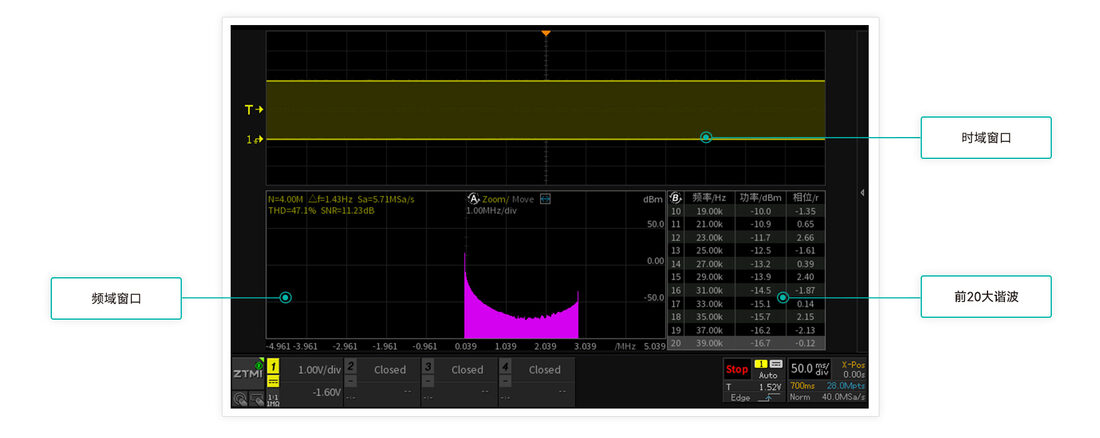

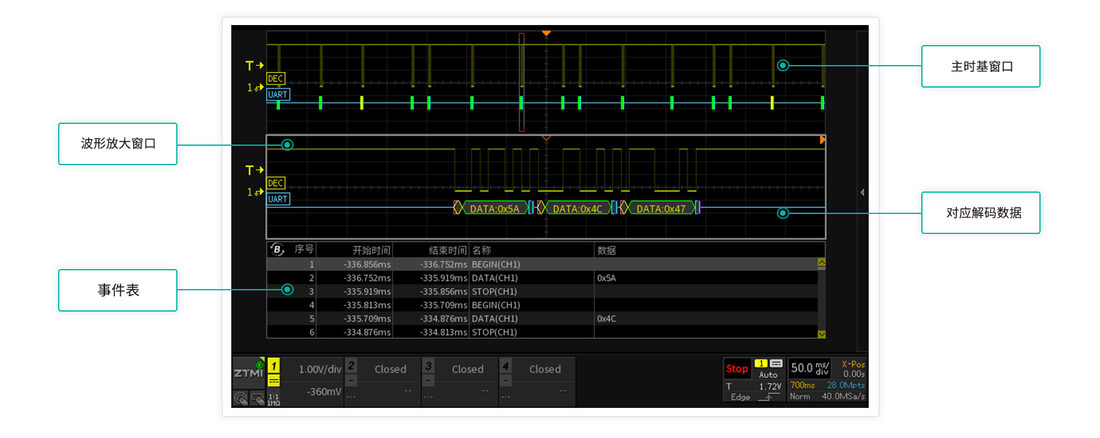

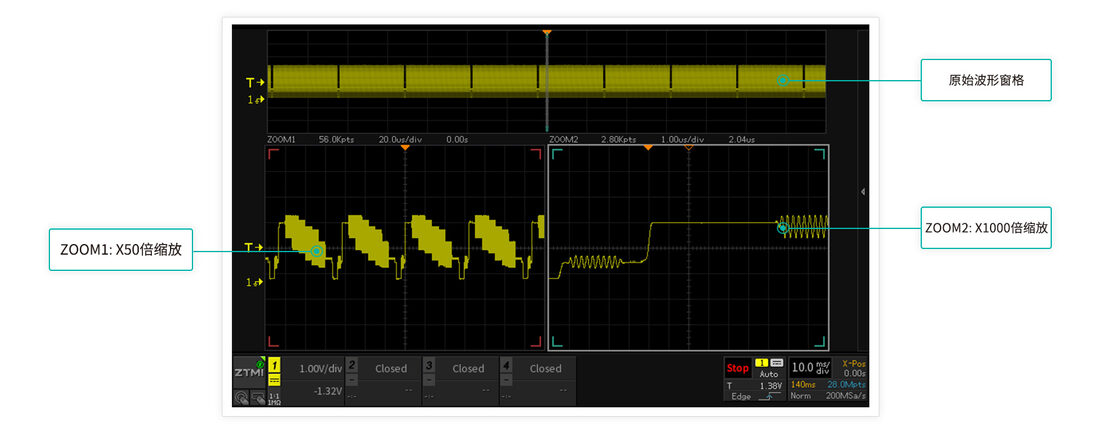

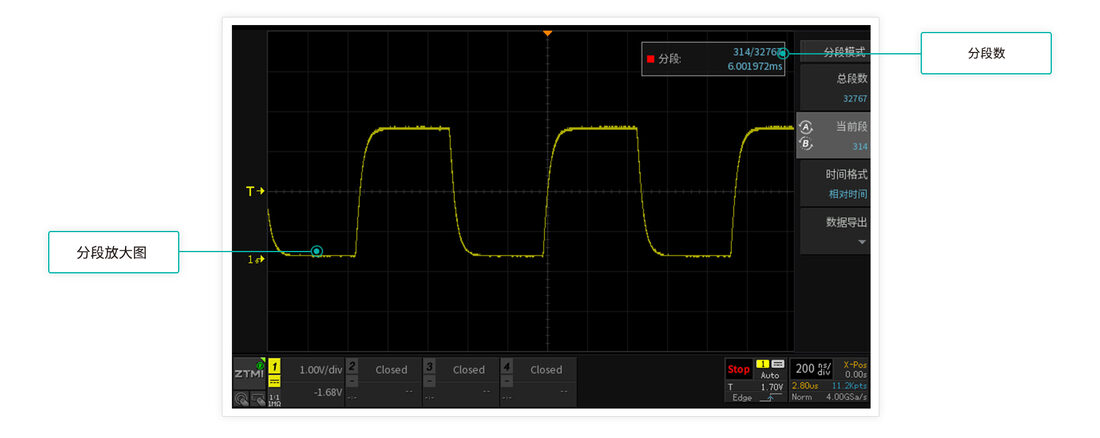

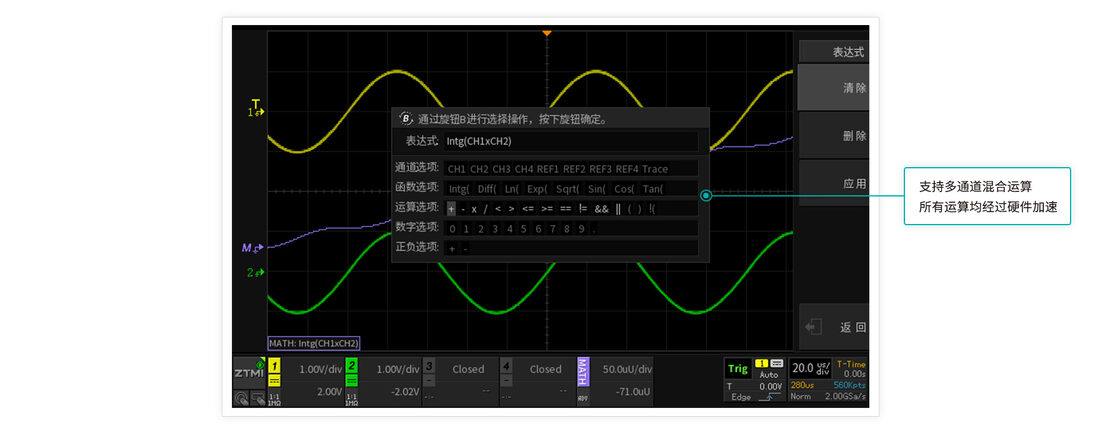

ZDS4000系列示波器不只提供了512M的波形大数据，还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点，再对找出的异常信号使用标注功能，对异常信号进行标注。这里，所有的测量都是经过FPGA全硬件加速，整个过程1S左右即可完成。再对找出的异常信号使用标注功能，对异常信号进行标注。 - 分析插件与特色功能 41种 协议解码 FIR 硬件滤波器 ZOOM 双Zoom模式 Save 分段存储 Math 自定义运算 4M FFT分析 Software 波形分析软件 时序分析

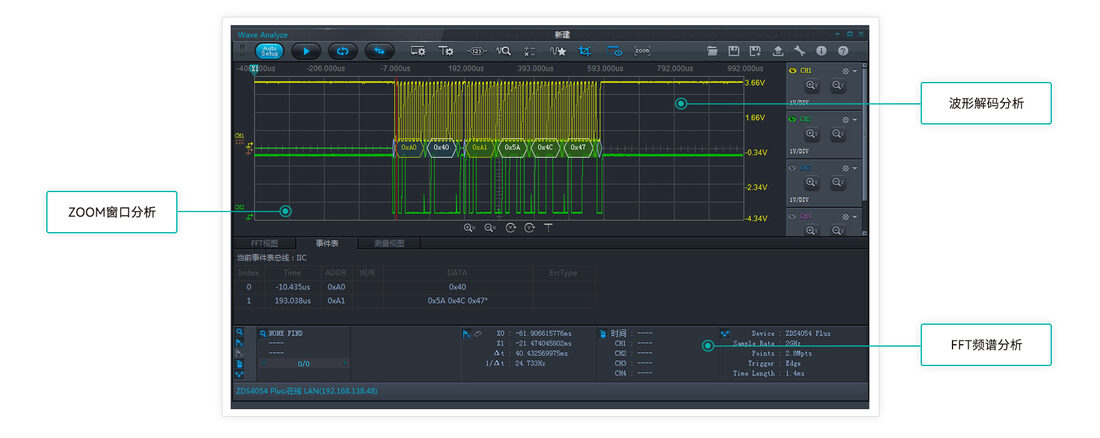

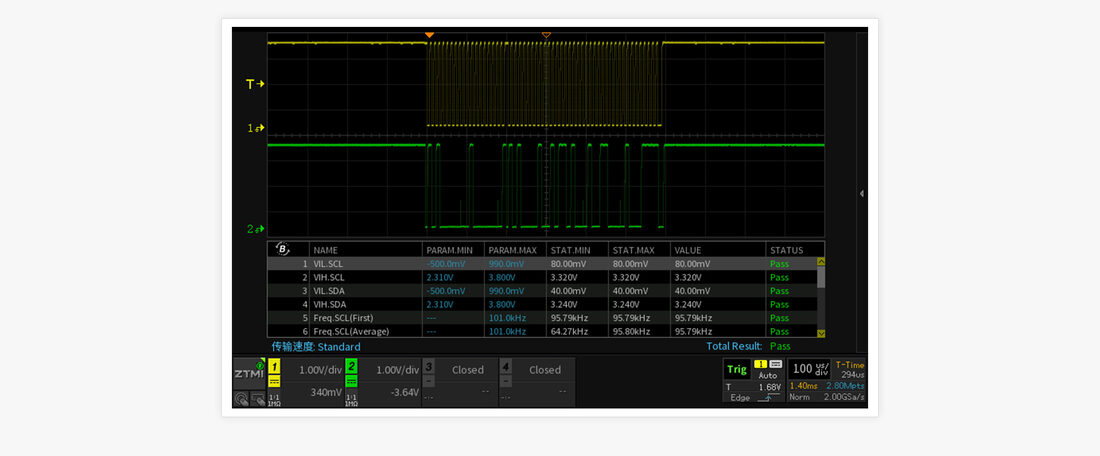

ZDS4000系列示波器免费标配时序分析功能，支持自定义参数配置对I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch进行分析处理。自动分析多个波形中最差情况是否满足标准，可直接筛选某个特定节点并直接生成附带截图的报告。 - 环路测试

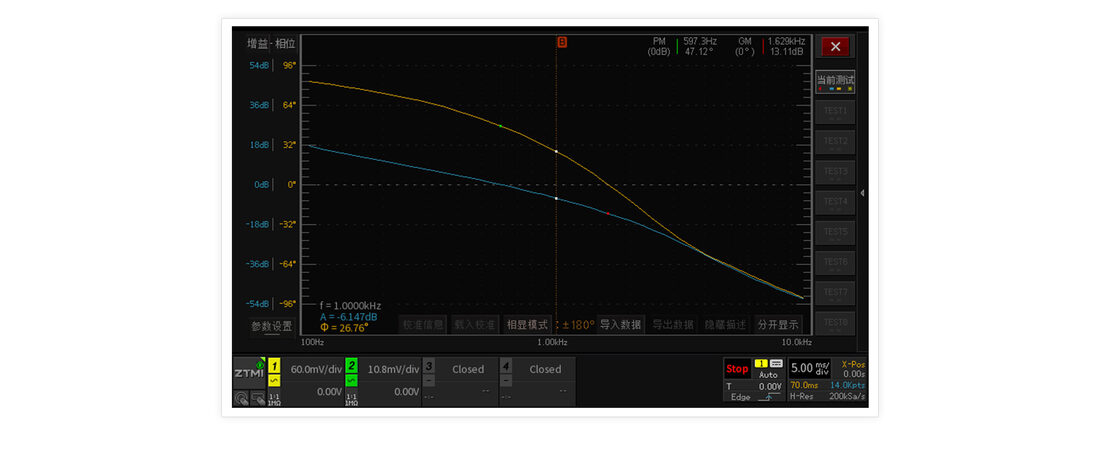

致远电子 ZDS4000系列示波器支持环路测试分析软件。相对于几十万的专业环路分析仪器，内嵌的环路测试分析软件不仅有完善的环路测试方法和精准的测量精度， 并且对测试操作和用户体验进行了创新性地设计。 - 电源分析

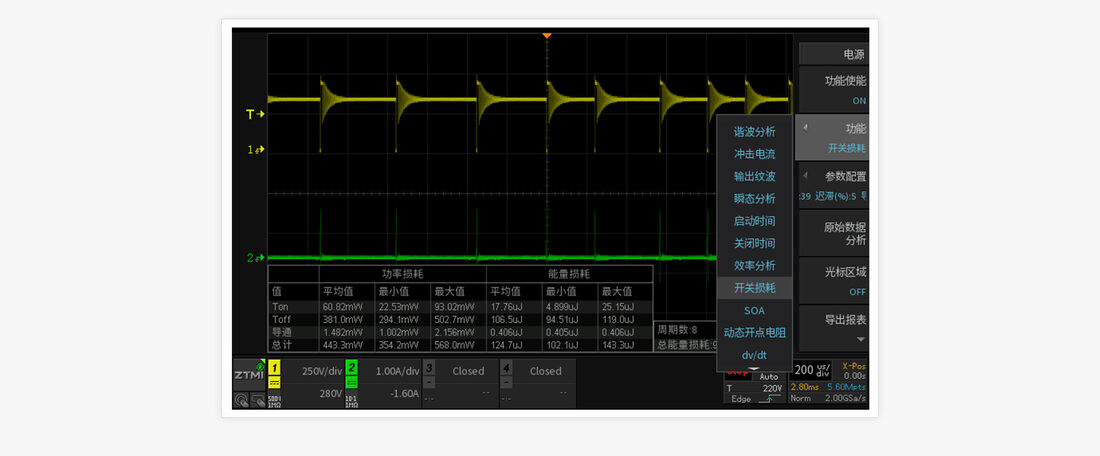

开关电源的质量直接影响到产品的技术性能以及其安全性和可靠性。电源测试项目多，计算量大，统计繁琐等问题一直困扰着工程师们，为了解决这些问题，致远电子在示波器中增加开关损耗、SOA、电感测试等电源分析功能。如在电感测试功能中可直接对电感、有功功率等项目进行计算，方便工程师快速、准确地测试电源产品。
技术规格
| 参数项目 | ZDS4000系列 |
|---|---|
| 型号 | ZDS4000系列 |
| 输入通道 | 4 |
| 模拟带宽 | 200MHz、350MHz、500MHz |
| 最高实时采样率 | 4GSa/s |
| ADC位数 | 8bit |
| 存储深度 | 512Mpts |
| 最高波形刷新率 | 1Mwfms/s |
| 时基范围 | 500ps/div-1ks/div |
| 垂直灵敏度范围（1:1） | 2mV/div-10V/div |
| 输入阻抗 | 1MΩ/50Ω |
| 协议解码 | 标配40余种 |
| 硬件FIR滤波器 | 支持 |
| 触发功能 | 47种 |
| 自动测量 | 54种 |
| AFG信号发生器 | 无 |
| 高级功能 | 双Zoom模式、分段存储、波形播放、智能标记、电源分析软件、时序分析、环路分析、模板测试、上位机控制分析软件 |
| FFT | 4Mpts |
| 显示屏 | 9英寸触摸屏 |
| 行业分析功能 | 电源分析功能、环路分析功能、时序分析功能、协议解码功能 |
| 波形显示 | 256级灰度等级显示和色温显示，支持可变余辉 |
| 接口 | USB host、USB device、LAN、VGA、Trig Out、Trig In |
| 波形搜索 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 |
