规格参数
产品特性

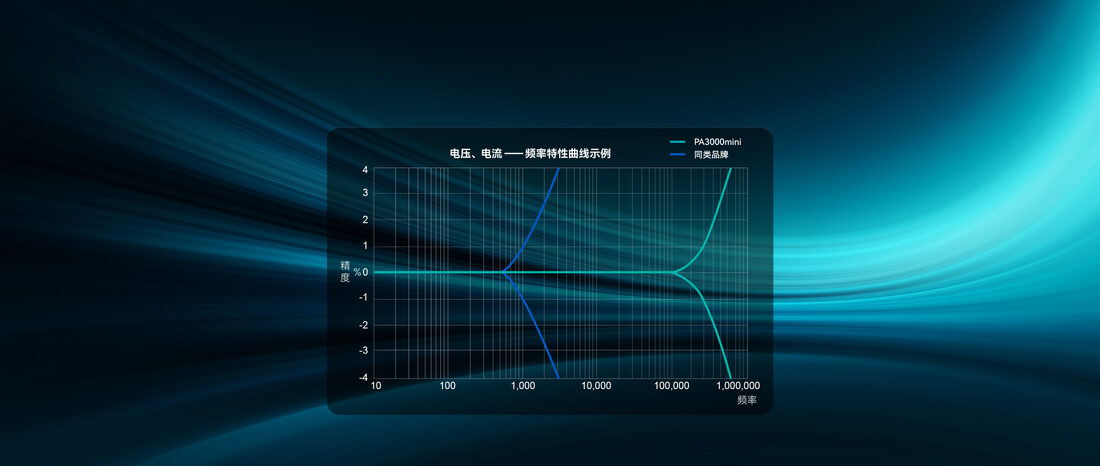

- 1M带宽通解主流应用

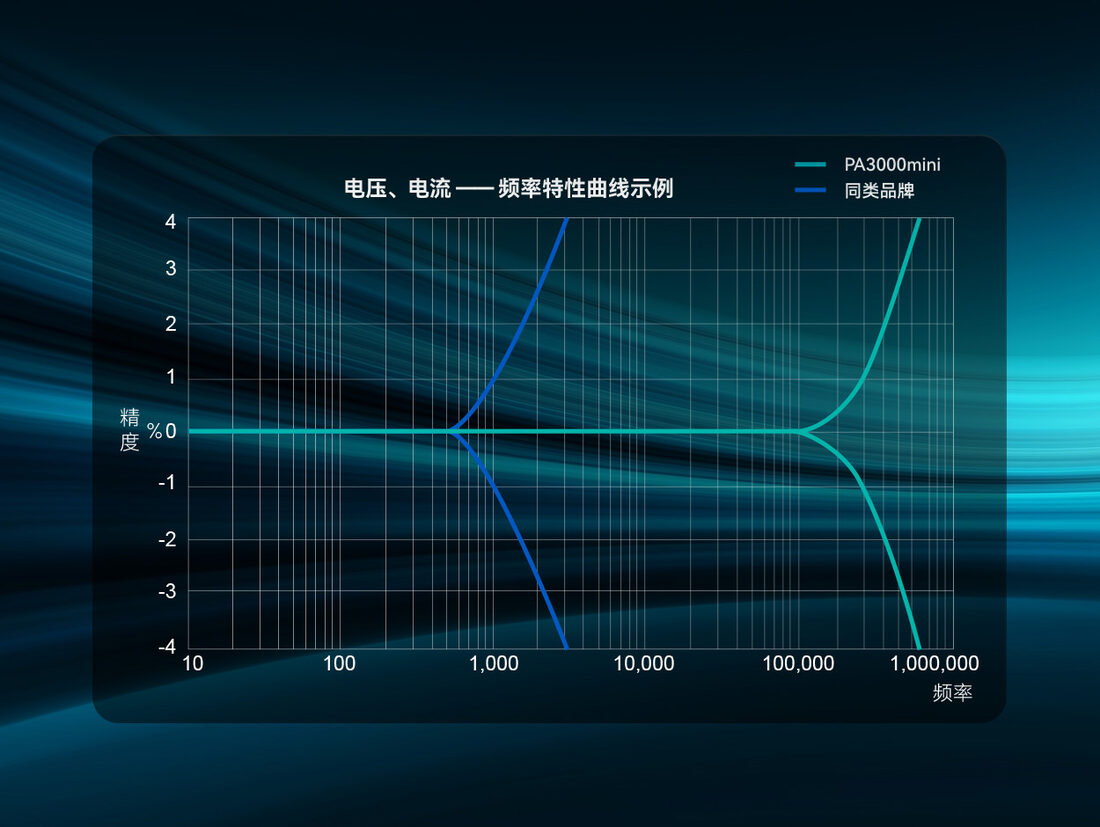

PA3000mini采用幅频响应自动补偿技术，高频信号时也能保证高精度测量，全面覆盖主流电力电子应用的精密测量需求。 - 一机同步、六路兼测

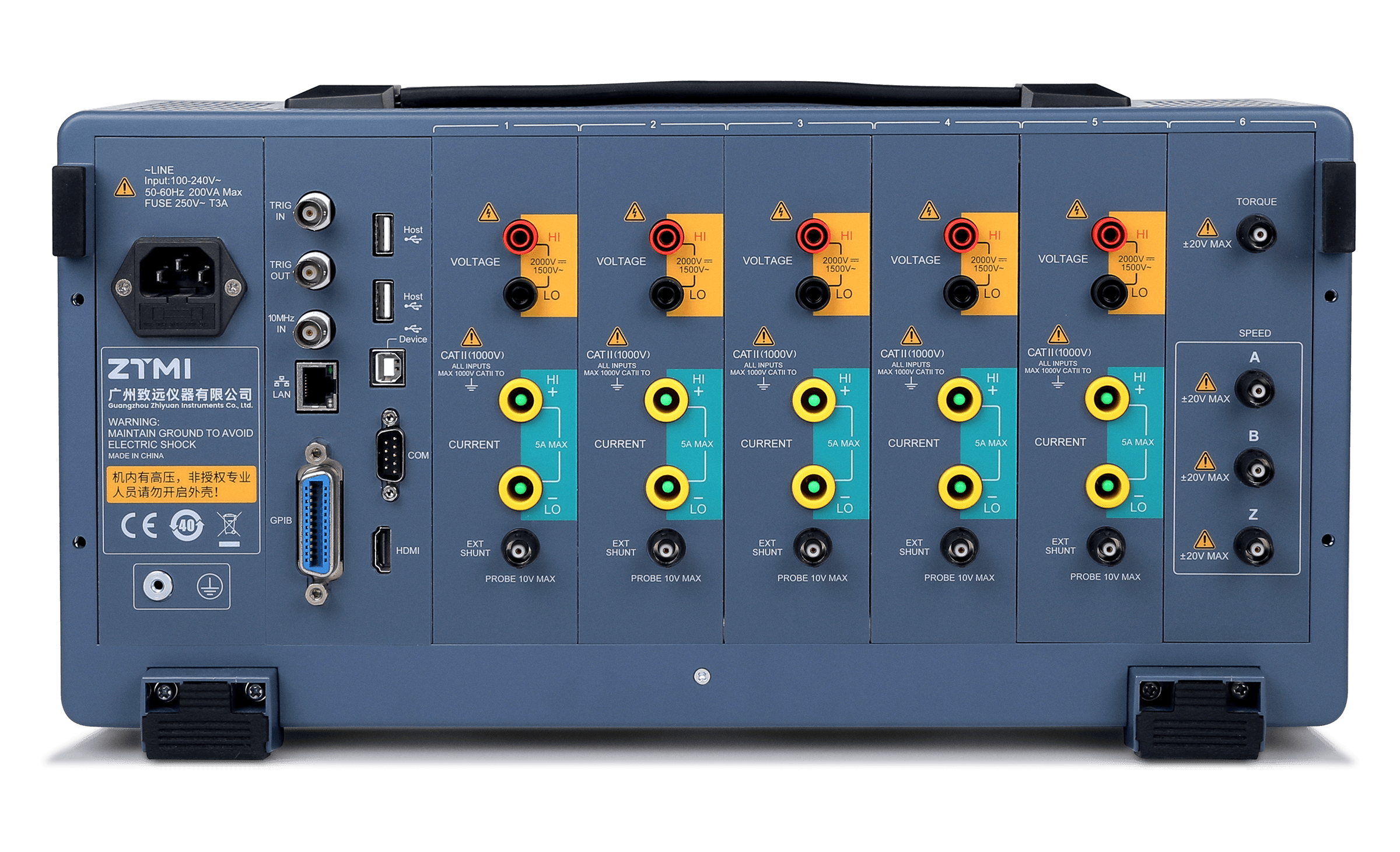

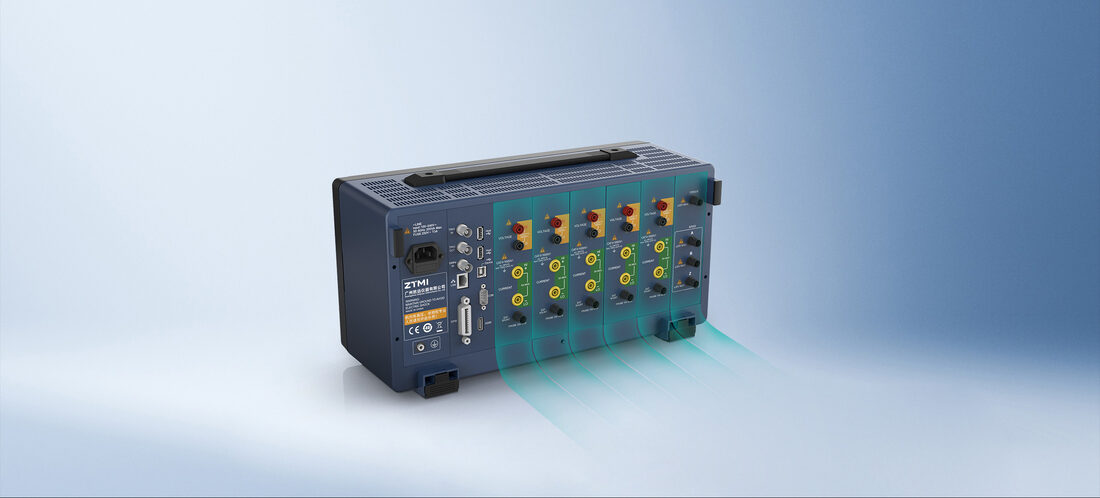

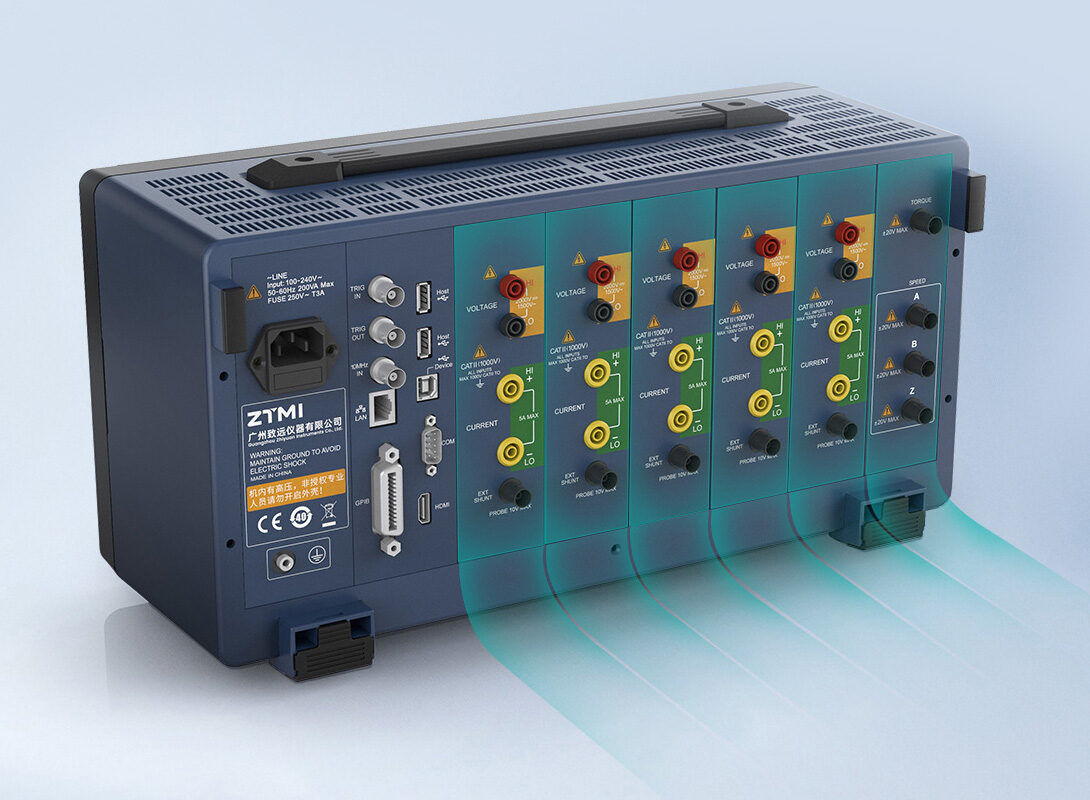

配置功率与电机混合卡槽，不仅可以对电参数进行测量分析，还可测量电机的转速、扭矩和输出机械功率，最高可实现6通道的混合测量。 - 0.05%高精度测量

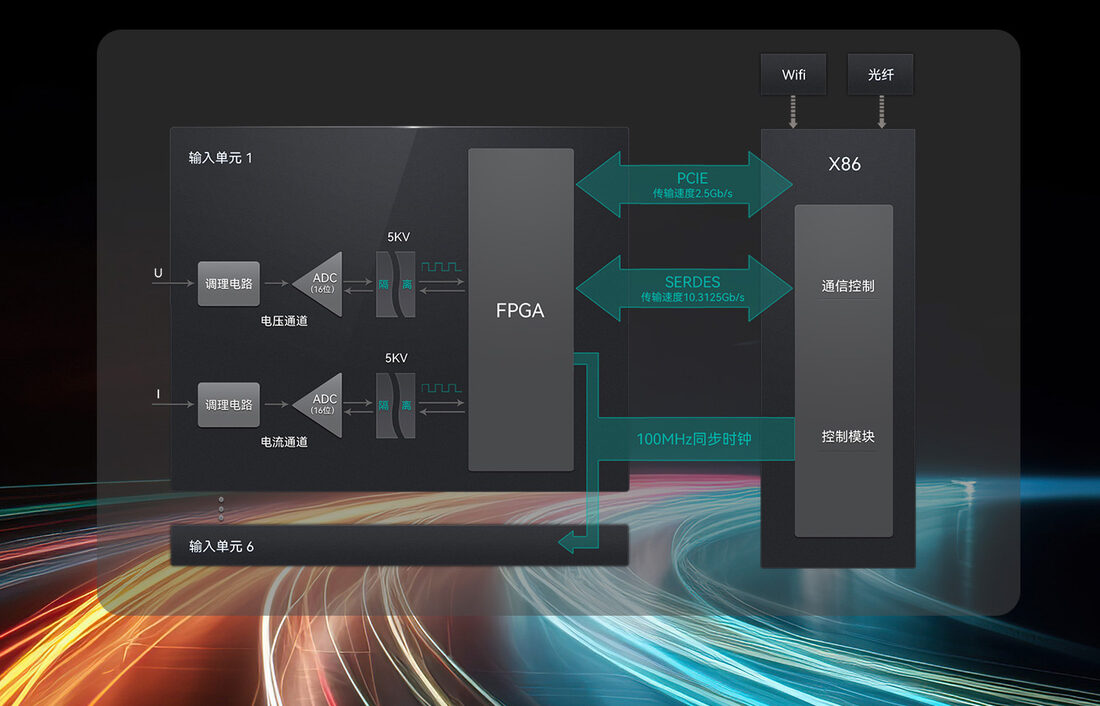

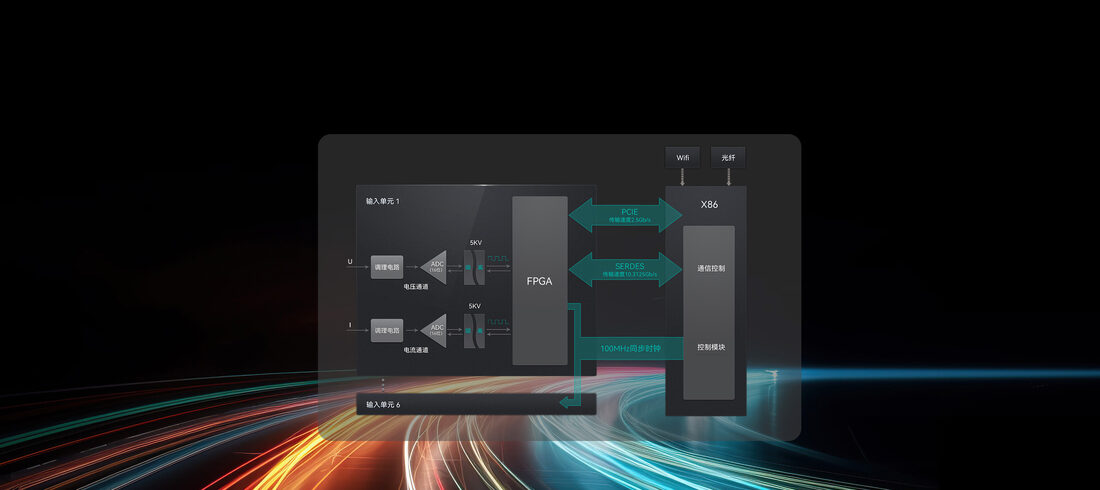

大规模FPGA阵列架构搭配高速PEIC总线，为研发验证与能效评估提供可靠数据基础，精准洞悉能量转化细节。 - 支持多种谐波标准

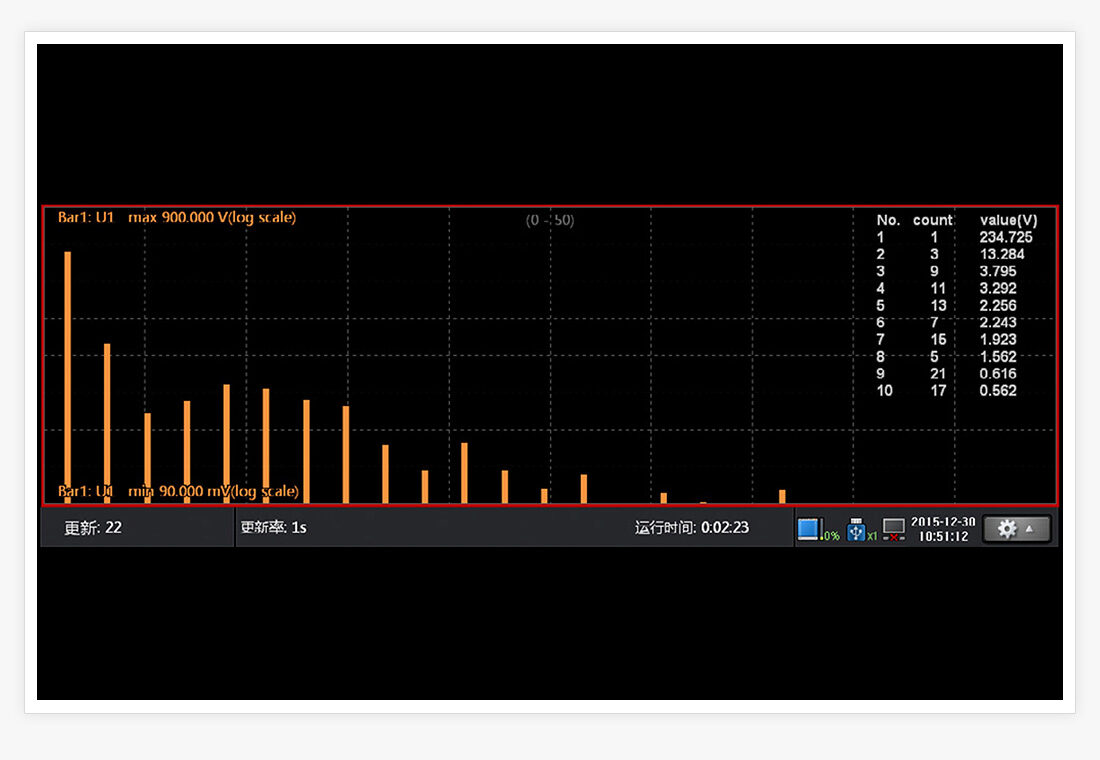

提供常规模式谐波、谐波模式谐波、IEC模式谐波三种模式，覆盖不同行业应用测试要求。 - 电能稳态特性分析

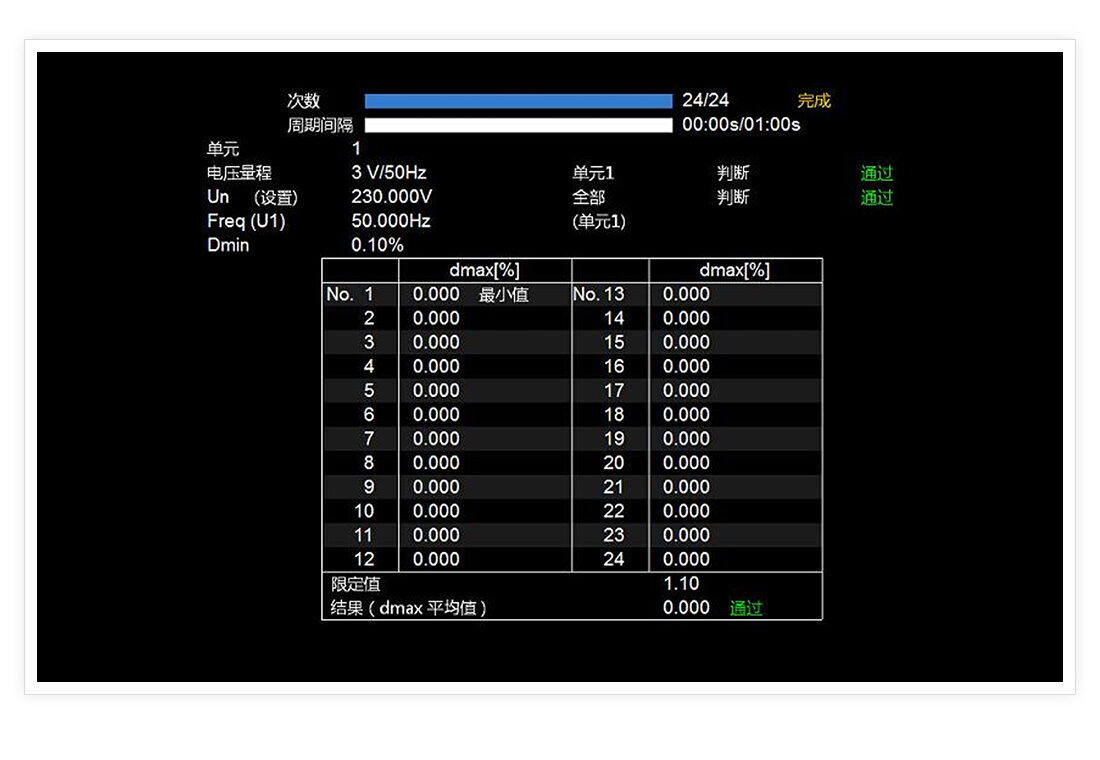

可对电网电压的波动与闪变指标进行高精度监测分析，精准评估设备对电网质量的影响，符合IEC闪变测试标准要求。 - 精准测算能耗效率

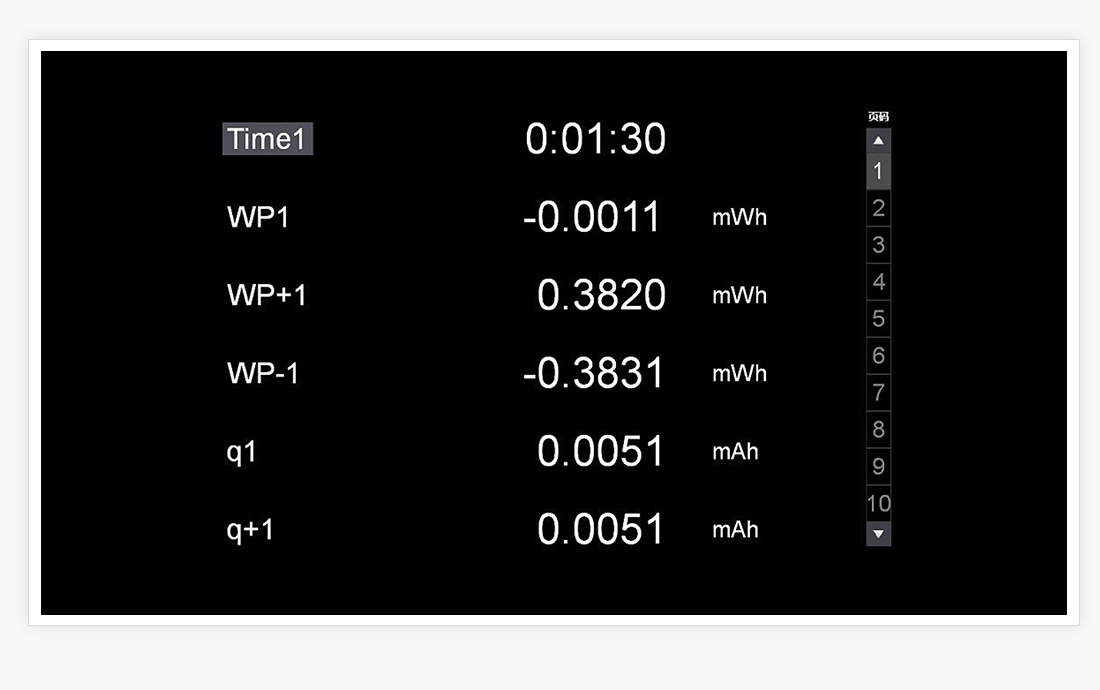

通过积分功能进行精确累积运算，可直接得出设备输入输出能量，且支持IEEE-1459标准功率测量，为产品能效评估与优化提供核心数据。 - 波形显示与记录

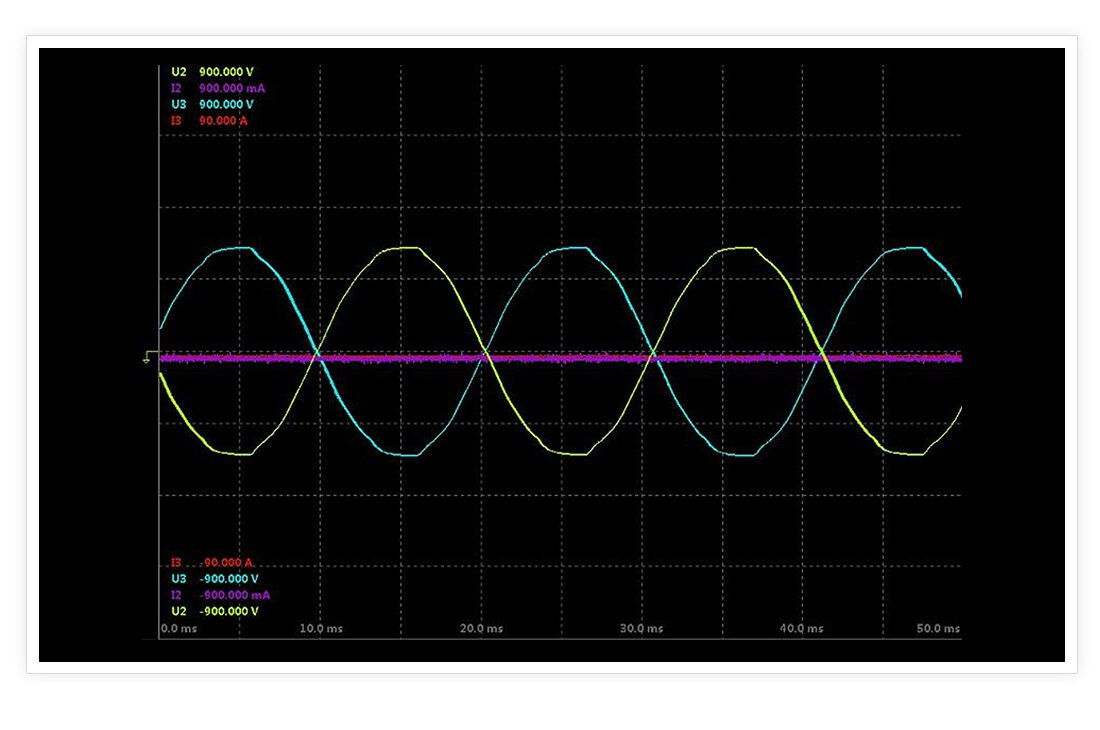

支持电压、电流、转速、扭矩等信号波形的显示，查看和分析电压-电流信号相位差、波形失真现象，支持240G固态硬盘记录。 - 向量显示

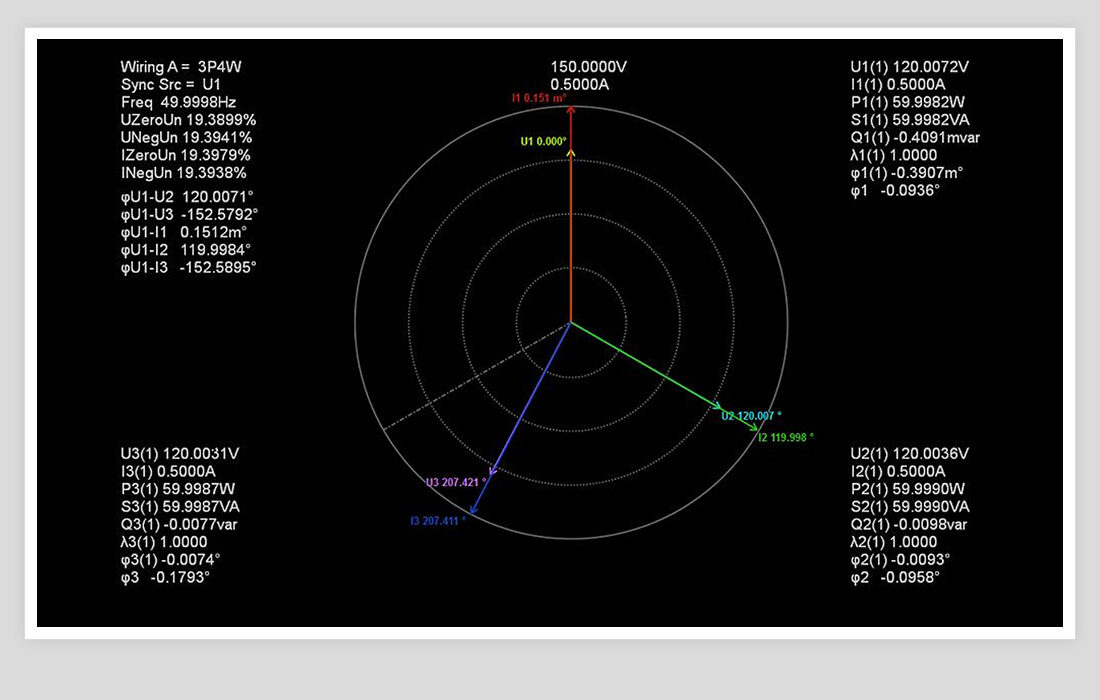

可通过向量图功能，直观展示接线中各输入单元的基波相位差及有效值关系，帮助用户快速判断三相平衡状态及各相位间的角度关系。 - 测量与公式自定义

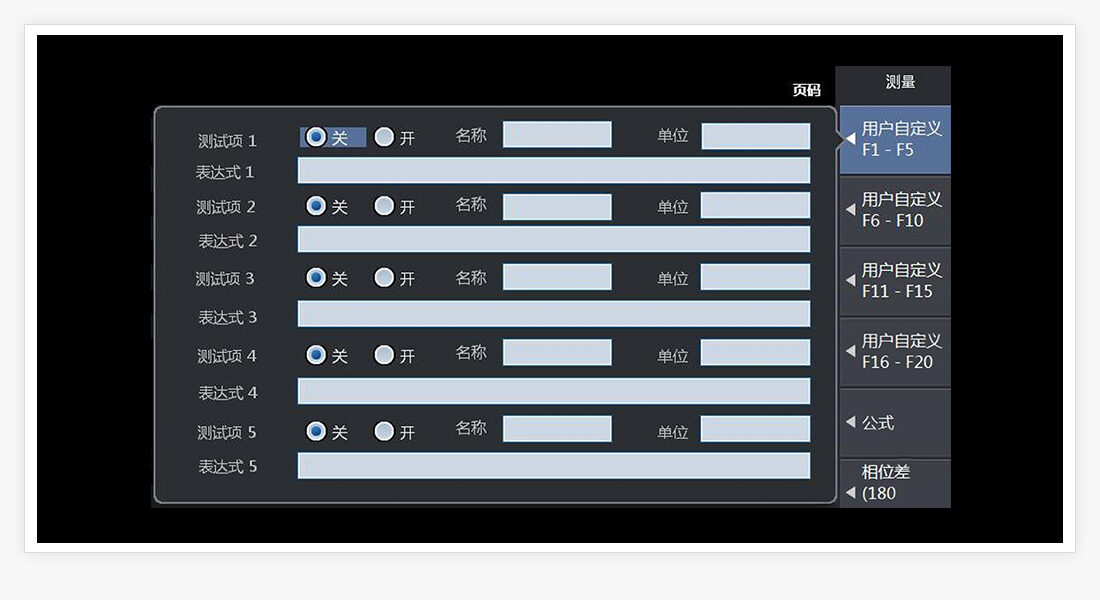

不仅能精准测量上百种标准电参数，更支持用户自定义公式，可灵活创建并测量专属参数，满足个性化研发与测试需求。
技术规格
| 参数项目 | PA3000mini |
|---|---|
| 型号 | PA3000mini |
| 输入单元数 | 6功率通道 |
| 电机模块 | ○6通道可任意替换成电机通道（ABZ） |
| 电压、电流基本精度 | 交流：读数0.03%+量程0.05% 直流：读数0.05%+量程0.05% |
| 基本功率精度 | 交流：读数0.05%+量程0.05% 直流：读数0.05%+量程0.05% |
| 测量带宽 | DC，0.1Hz~1MHz |
| 采样频率 | 1MS/s |
| ADC分辨率 | 16bit |
| 触摸屏 | 标配 |
| 显示器 | 10.1英寸彩色LCD触摸屏 |
| 分辨率 | 1280*800 |
| 电流量程范围 | 5A模块: 10mA~5A |
| 电压量程范围 | 1.5V~1500V(峰值因数1.33) |
| 直接输入电流量程 | 5A：10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A |
| 传感器输入电压量程 | 50mV/100mV/200mV/500mV/1V/2V/5V/10V |
| 直接输入电压量程 | 1.5V/3V/6V/10V/15V/30V/60V/100V/150V/300V/600V/1000V(峰值因数2)/1500V(峰值因数1.33) |
| 硬盘存储 | 240G固态硬盘 |
| 谐波测量 | 标配 |
| 谐波次数 | 500次谐波 |
| 间谐波测量 | 标配 符合IEC61000-3-2和IEC61000-4-7国际标准 |
| IEC谐波测量 | 标配 |
| IEC谐波次数 | 500 |
| 周期分析测量 | 标配 |
| IEEE1459 | 标配 |
| 电压波动和闪变测量 | 标配 符合IEC61000-3-3和IEC61000-4-15国际标准 |
| 波形运算 | 标配 |
| FFT | 标配 |
| 电流传感器相位补偿 | 标配 |
| 数据更新率 | 10/50/100/200/500ms/1/2/5/10/20s，可自定义 |
| USB | 标配 |
| LAN | 标配 |
| HDMI | 标配 |
| RS232 | 标配 |
| GPIB | 标配 |
| CAN/CANFD | 外扩一个 CAN 接口转换卡 CANCOM-100IE+ |
| 仪器测量准确度保证时间 | 6个月（1年精度为6个月精度的读数误差的1.5倍） |
| 校准周期 | 1年 |
