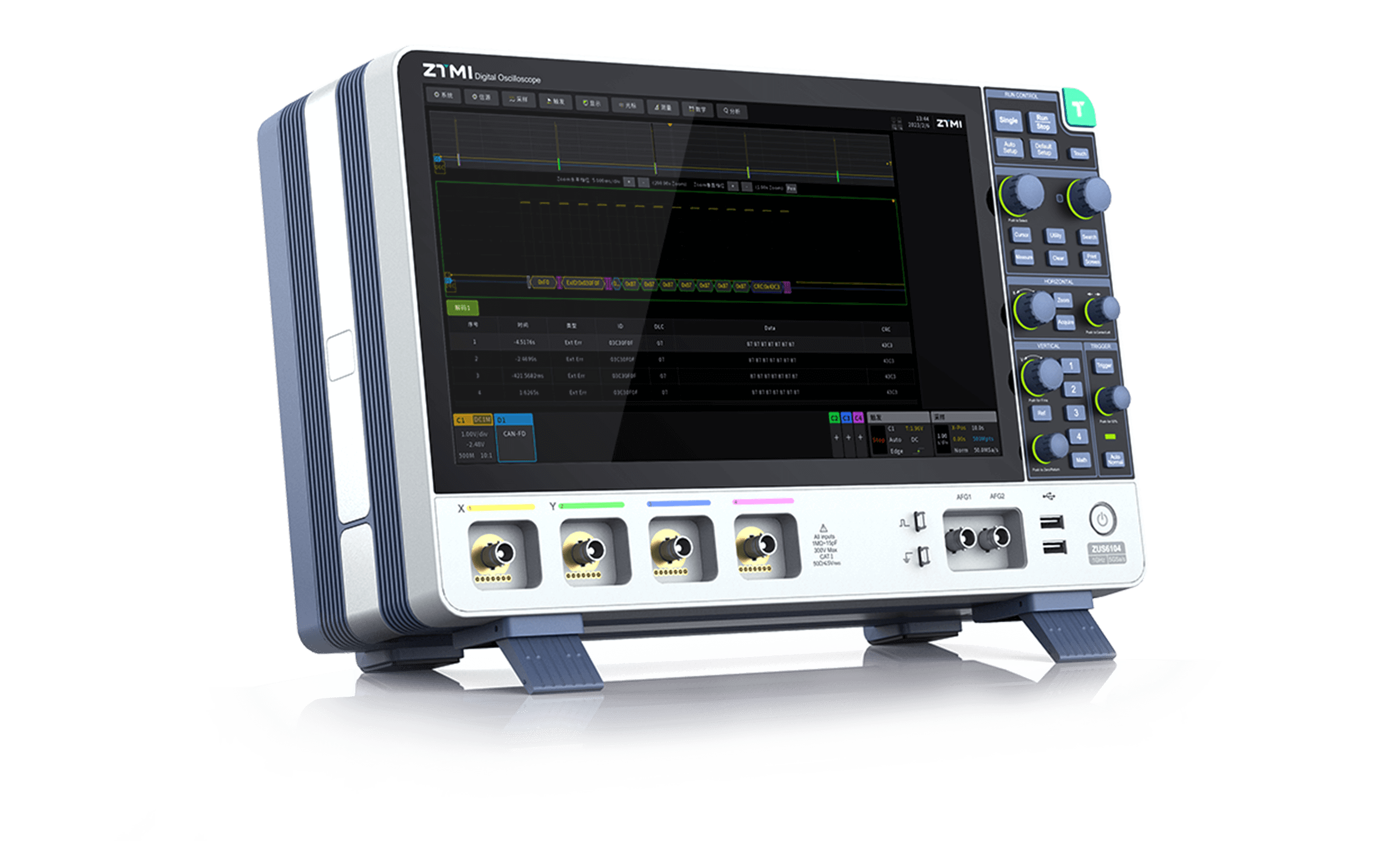

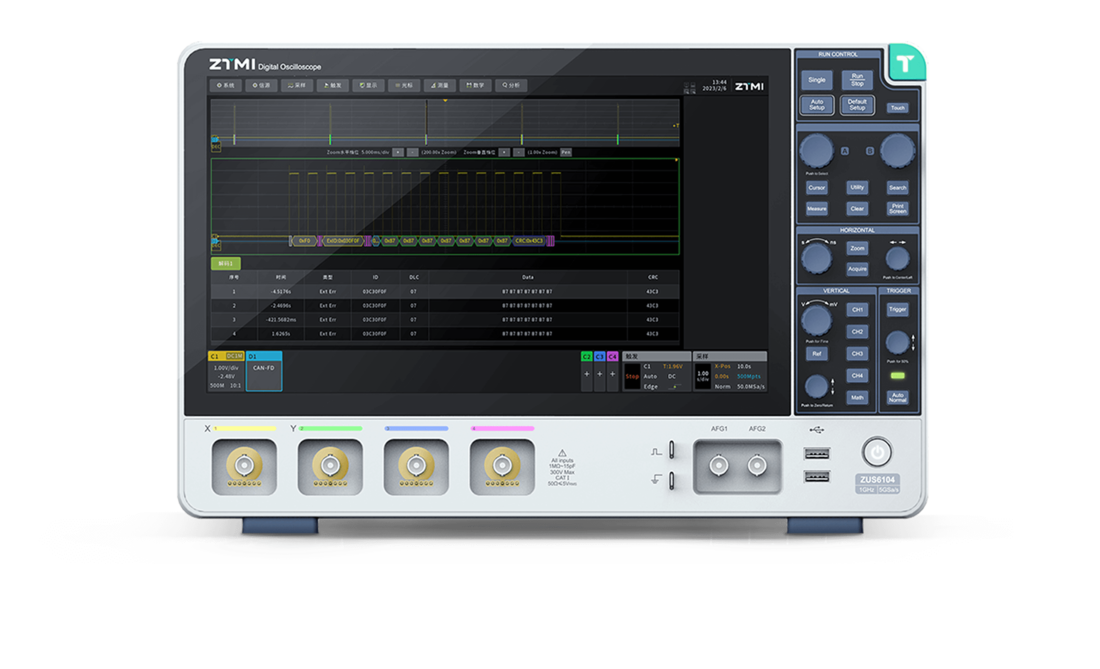

规格参数
产品特性

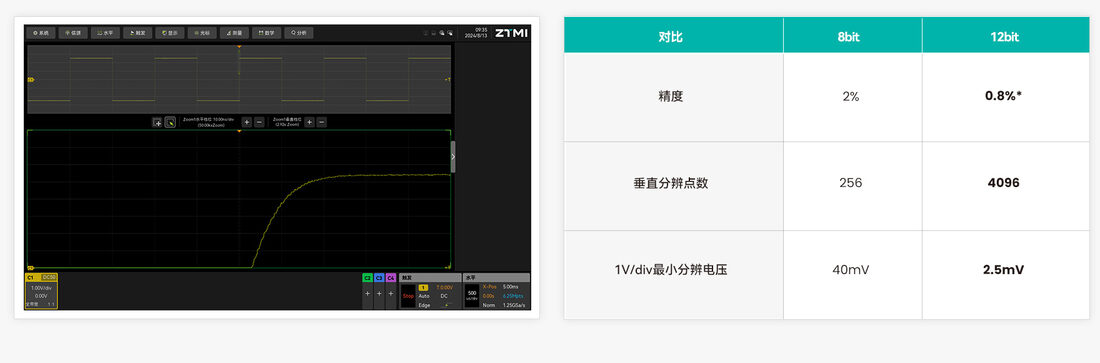

- 12bit高速ADC，看清波形微小细节
示波器的ADC 位数越高，波形的垂直分辨率就可以越细，就可以看到更多的波形细节。ZUS6000 采用12bit 高速ADC，垂直分辨点数达到4096点，测量精度达到0.8%，可以精准地观察到更微小的波形变化。 - 更低的本底噪声与无级FIR滤波，给你想要的真实波形

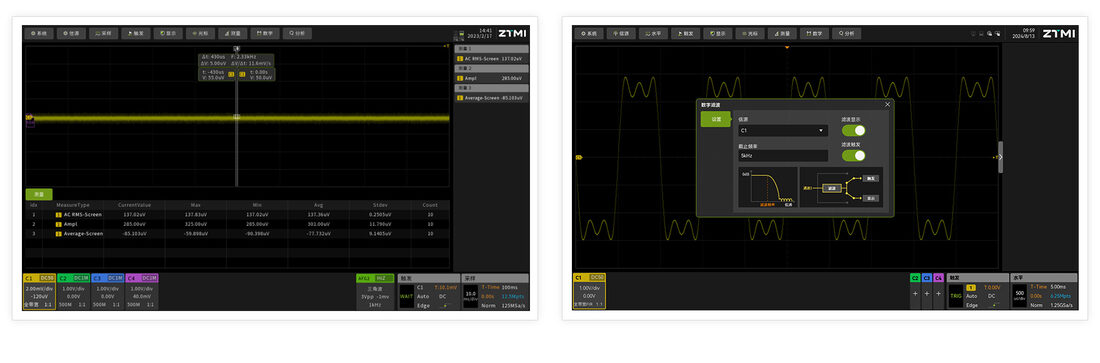

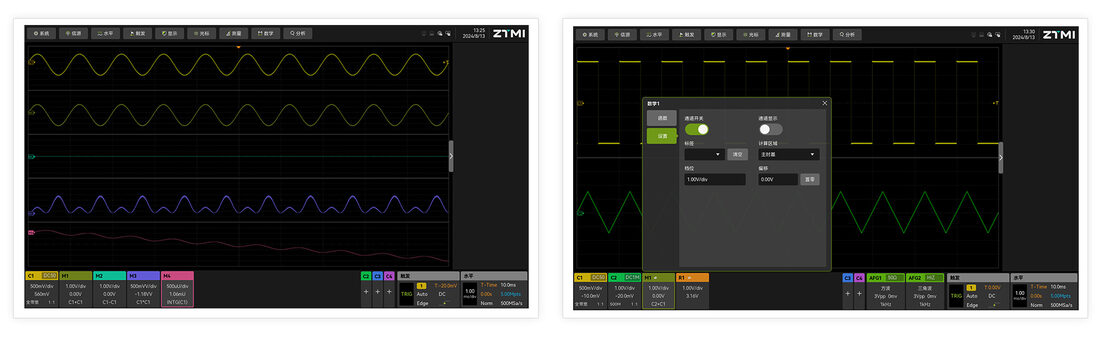

提升示波器ADC采样位数的同时，需要降低示波器本底噪声对实测信号的影响。ZUS6000 示波器不仅拥有良好的本底噪声（50Ω阻抗实测为137μVrms），还提供无级FIR 滤波器，可在10Hz-500MHz 之间设置任意滤波频点，滤除无效信号。 - 可独立配置的参数测量统计

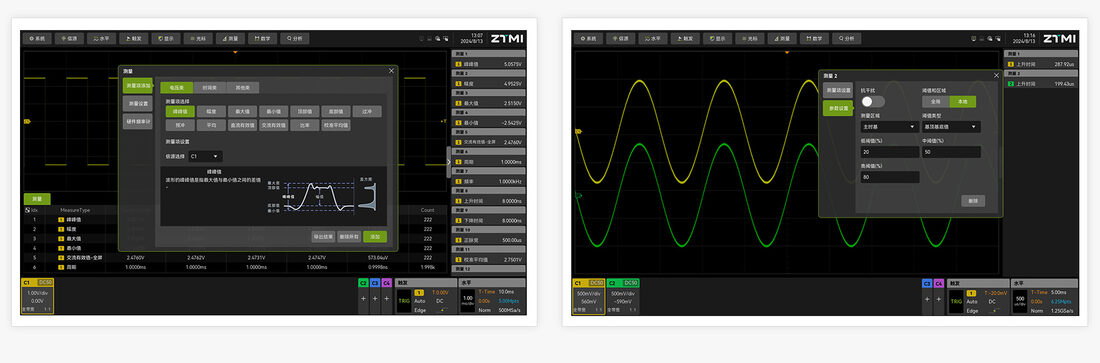

在之前的示波器产品中，所有的测量参数使用的是同一阈值设置，如果要测试两个不同高度的上升时间，就需要将示波器暂停，通过修改配置做两次测量。ZUS6000可针对测量参数做独立的阈值设置，实现针对同一信号、在同一时刻，显示不同的测量结果。 - 多公式波形运算，提升计算效率
ZUS6000支持同时增加多达4个不同公式的波形运算，不同运算结果可以显示在不同的波形窗口，让工程师看到更多的视角和细节。运算通道可以选择显示与隐藏，同时不影响运算的正常进行，操作灵活，满足更多场合需求。 - 创新X-Key键实现自定义功能与测试流程

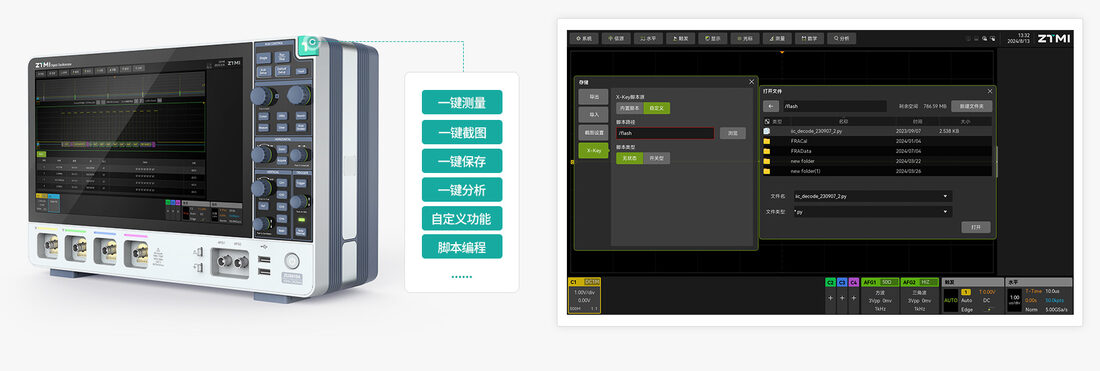

不同工程师使用示波器有不同的习惯操作，为了满足不同工程师的习惯需求，ZUS6000创新性的推出了自定义按键X-Key，工程师可以通过X-Key定制示波器操作、参数测量、波形保存、脚本分析等各种动作和功能，给您更多的自由选择。 - 电源分析插件全面评估产品性能

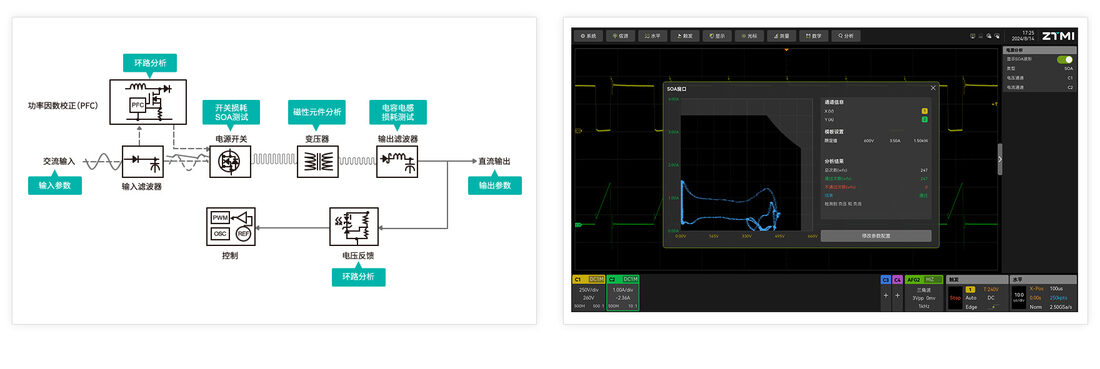

ZUS6000提供的电源分析功能涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试，可以全方位评测电源产品的可靠性。 - 环路分析与PSRR测试，深入评估电源性能

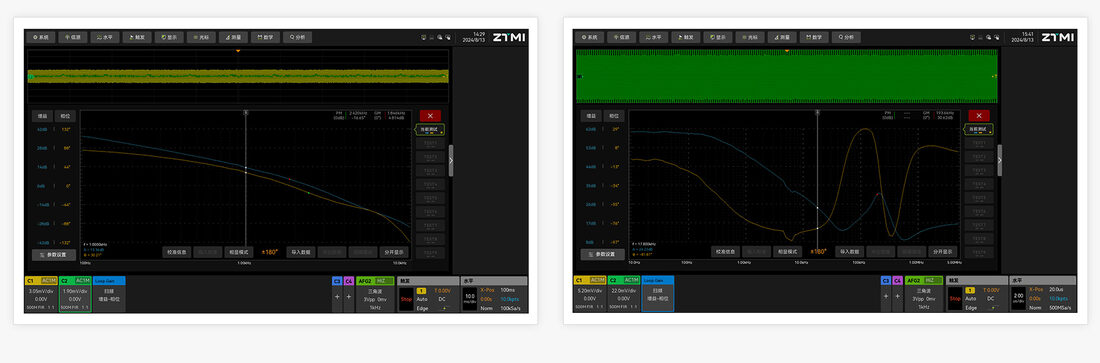

稳定的反馈环路对开关电源来说是非常重要的，伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，进而可以判断控制系统是否稳定。电源纹波抑制比（PSRR）也是电源重要的性能参数，评估电源电压发生变化时，对输出的电压影响大小，ZUS6000提供的环路分析功能，配合信号注入器可以实现PSRR的快速测试。 - 标配40余种协议类型，创新双线解码

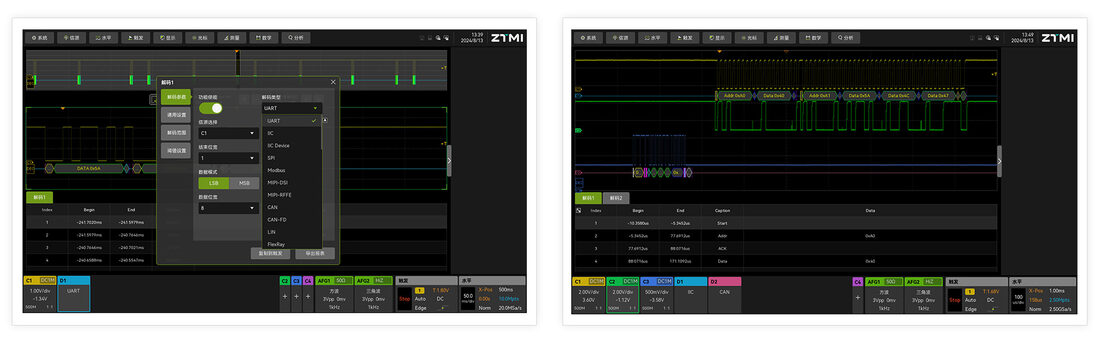

ZUS6000不仅延续了致远仪器免费协议解码的传统，提供了40余种串行通信协议解码，还创新性的支持了双解码功能，可以实现同一时刻，不同协议同时解析，这一实用功能将大大提升了工程师做协议分析的效率。 - 时序分析完成总线一致性测试

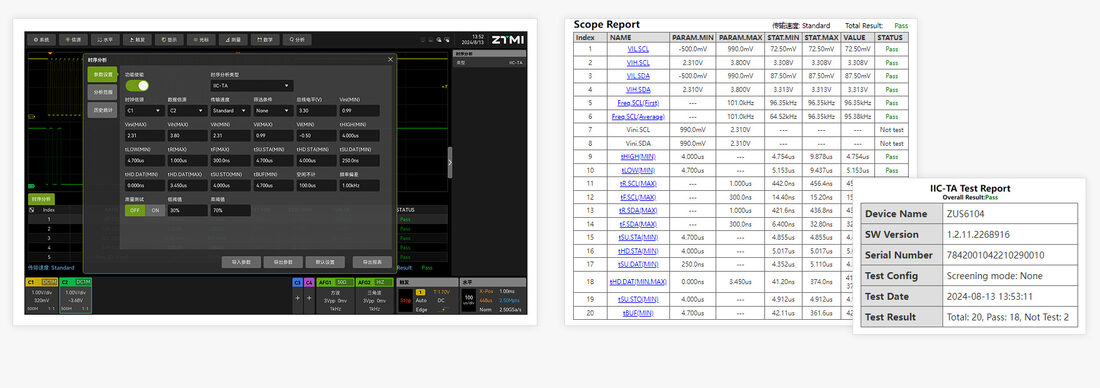

手机、智能穿戴、家电、多媒体影音、汽车电子配件等智能设备，对于内部总线通信时序一致性有严格要求。ZUS6000创新的时序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等参数，并导出测试一致性报告。 - 以太网总线分析

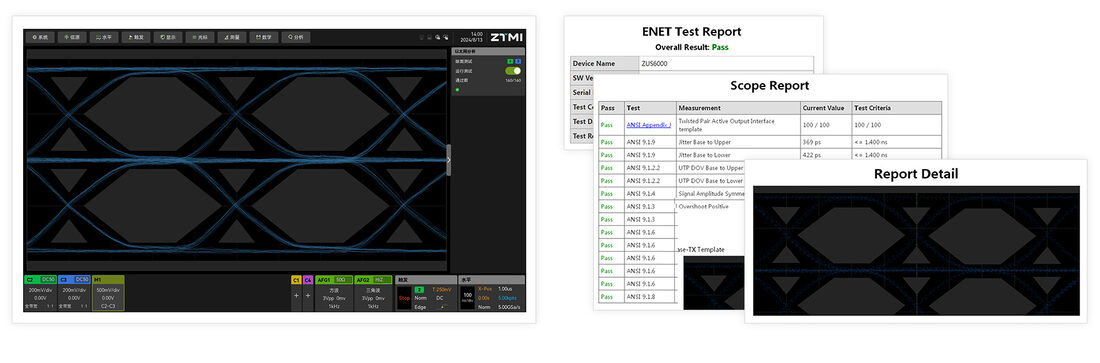

ZUS6000支持百兆以太网分析软件，能够自动测试以太网100Base-TX标准的信号特性，并在短时间内完成信号眼图，传输特性分析，并与标准协议参数做对比，给出信号测试结果（ Pass/Fail ），并支持完整测试报告的导出。 - 全新远程控制方式，提升产品使用便捷性

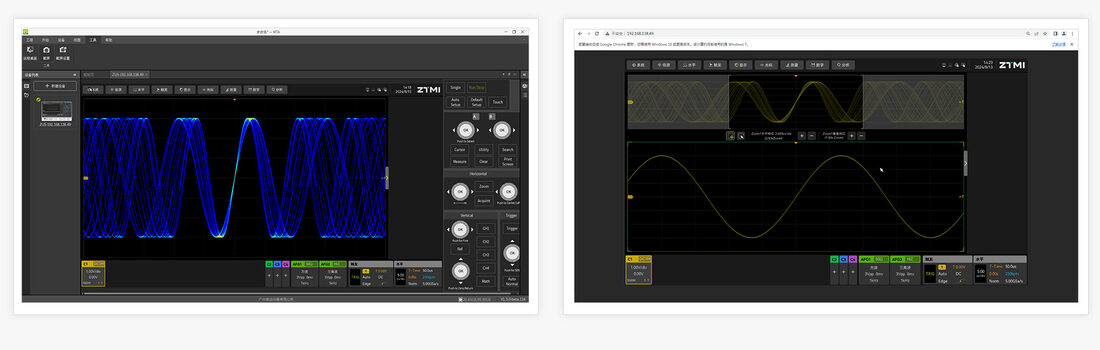

为了更方便工程师对示波器的的操作以及对波形数据的处理，ZUS6000同步提供全新一代MTA上位机软件和全新的web远程服务器功能，帮助工程师进行远程控制示波器，读取示波器波形，甚至实现脚本文件编程下发，实现示波器快速二次开发的应用。
技术规格
| 参数项目 | ZUS6104 | ZUS6054 |
|---|---|---|
| 型号 | ZUS6104 | ZUS6054 |
| 输入通道 | 4 | 4 |
| 模拟带宽 | 1GHz | 500MHz |
| 最高实时采样率 | 5GSa/s | 5GSa/s |
| ADC位数 | 12bit | 12bit |
| 存储深度 | 500Mpts | 500Mpts |
| 最高波形刷新率 | 300Kwfms/s | 100Kwfms/s |
| 时基范围 | 500ps/div-1ks/div | 500ps/div-1ks/div |
| 垂直灵敏度范围（1:1） | 1mV/div-10V/div | 1mV/div-10V/div |
| 输入阻抗 | 1MΩ/50Ω | 1MΩ/50Ω |
| 协议解码 | 标配40余种 | 标配40余种 |
| 硬件FIR滤波器 | 10Hz-500MHz | 10Hz-500MHz |
| 触发功能 | 44种 | 44种 |
| 自动测量 | 32种 | 32种 |
| AFG信号发生器 | 2通道，30MHz | 2通道，30MHz |
| 高级功能 | 双Zoom模式、分段存储、模板测试、X-key自定义功能、上位机控制分析软件 | 双Zoom模式、分段存储、模板测试、X-key自定义功能、上位机控制分析软件 |
| FFT | 5Mpts | 5Mpts |
| 显示屏 | 13.3英寸TFT电容屏 | 13.3英寸TFT电容触摸屏 |
| 行业分析功能 | 电源分析功能、环路分析功能、时序分析功能、协议解码功能、以太网分析 | 电源分析功能、环路分析功能、时序分析功能、PSRR |
| 波形显示 | 256级灰度等级显示和色温显示，支持可变余辉 | 256级灰度等级显示和色温显示，支持可变余辉 |

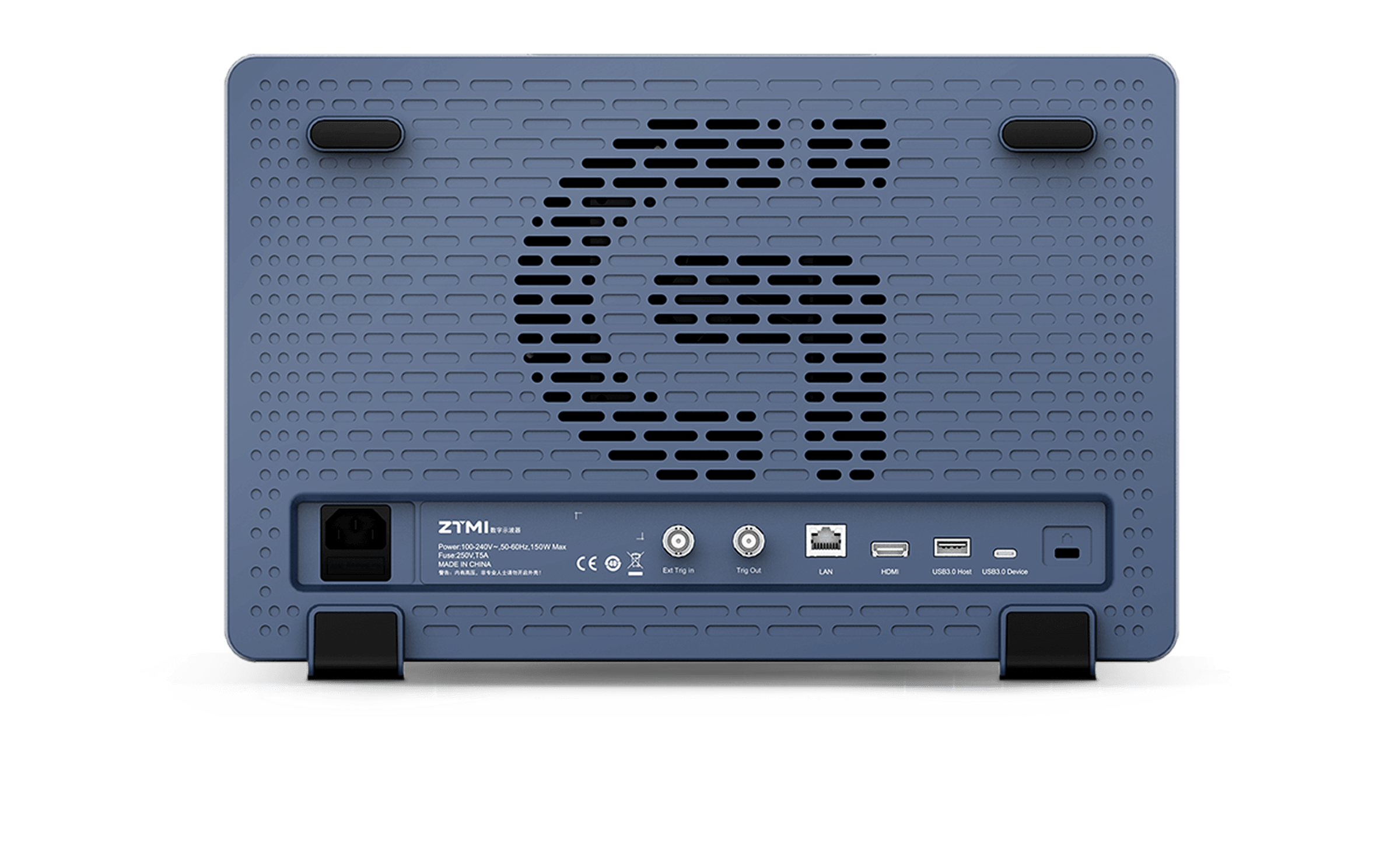

| 接口 | USB Host、USB Device、LAN、HDMI、Trig Out、Trig In | USB Host、USB Device、LAN、HDMI、Trig Out、Trig In |
| 波形搜索 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 | 搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅 |
