规格参数
产品特性

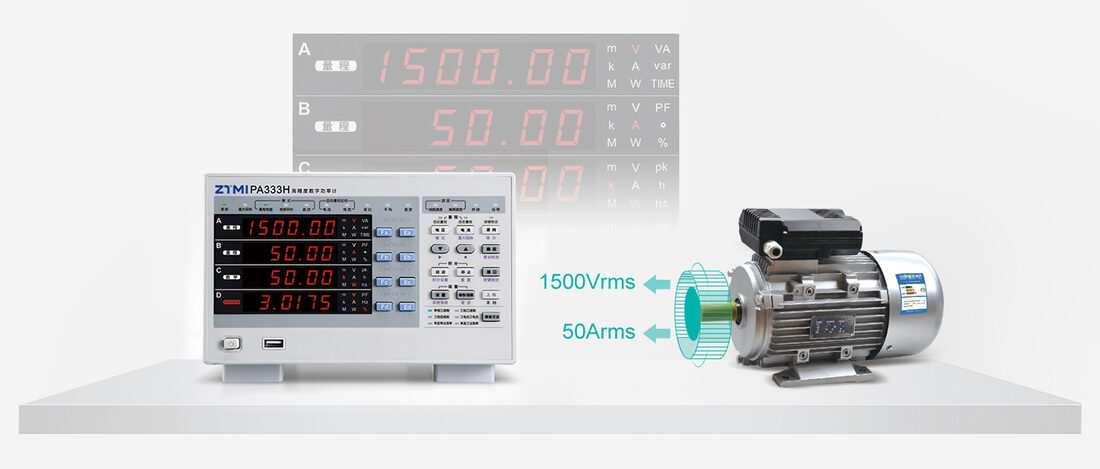

- 变频器电机测试

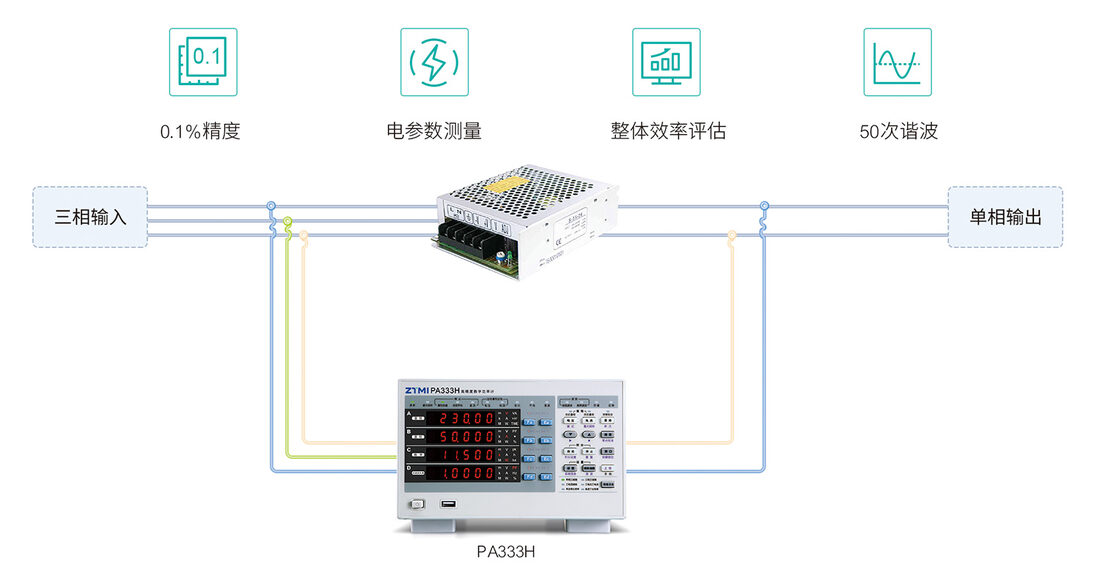

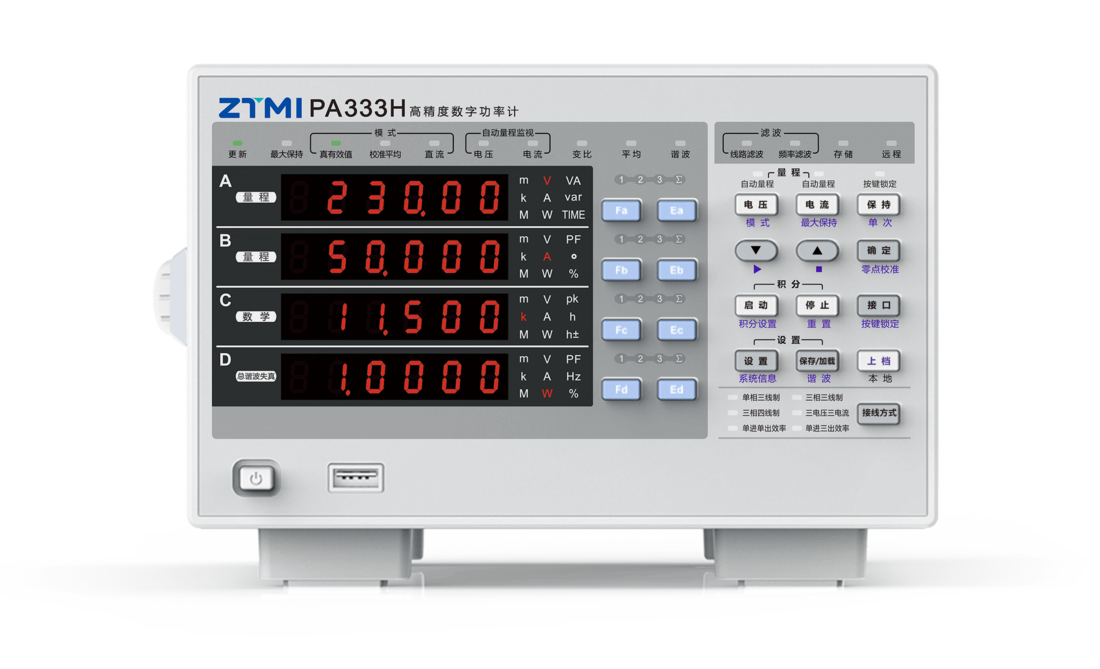

PA333H可以直接测量1500V、50A的电压、电流。可轻松满足高达75kW的大功率测试要求。同时还配备300kHz带宽，在面对高频PWM时也能准确还原信号真实情况。 - 电源效率测试

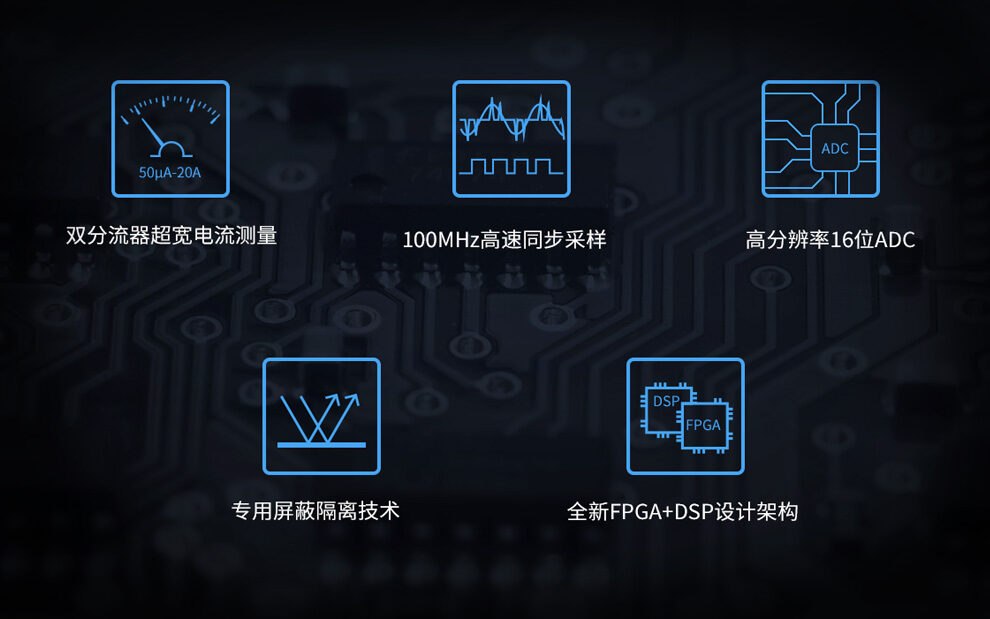

PA333H功率计三通道量程可单独设置，在测量单相电源时，可直接开启“单进单出”模式测量模块效率。而面对三相电源时，可以开启“单进三出”模式，轻松评估电源模块整体效率。 - 五大核心技术保证0.1%功率精度 量程从5mA到20A跨度大，如采用单一分流器，造成温漂大，测量精度低等问题。PA300系列数字功率计，采用双分流器技术，保持分流电阻的温度稳态变化，降低温漂，实现从小电流到大电流测量都保证 0.1% 的功率测量精度。 PA300系列数字功率计采用100MHz的同步采样时钟，保证任一个通道ADC的采样相位同步，误差在10ns以内，减小测量时U、I夹角的引入误差，保证有功功率及功率因数测量精度。 前端的调理电路有效解决温漂、噪声等问题，同时采用了16位AD进行高速率采集电压、电流模拟量，保证原始信号的准确度。 电压和电流通道均采用专用的屏蔽及隔离技术，隔离通道间有高达120dB的共模抑制比，保证通道间干扰减到最小，在测试过程中可以随意测量任意位置、任意点，与被测系统的0电位没有关系，保证每个通道独立测量。 采集大容量数据后需做快速运算处理，其它品牌功率计是采用 ARM 处理器或 DSP 直接运算处理，但由于数据吞吐量巨大，单个 ARM 处理器或 DSP 无法做到实时处理；PA300 系列功率计采用了 FPGA+DSP 的设计架构，FPGA进行协处理运算，搭配高速 DSP 实现实时测量和处理。 五大核心技术保证0.1%功率精度 低功率因数下仍能保证高精度测量

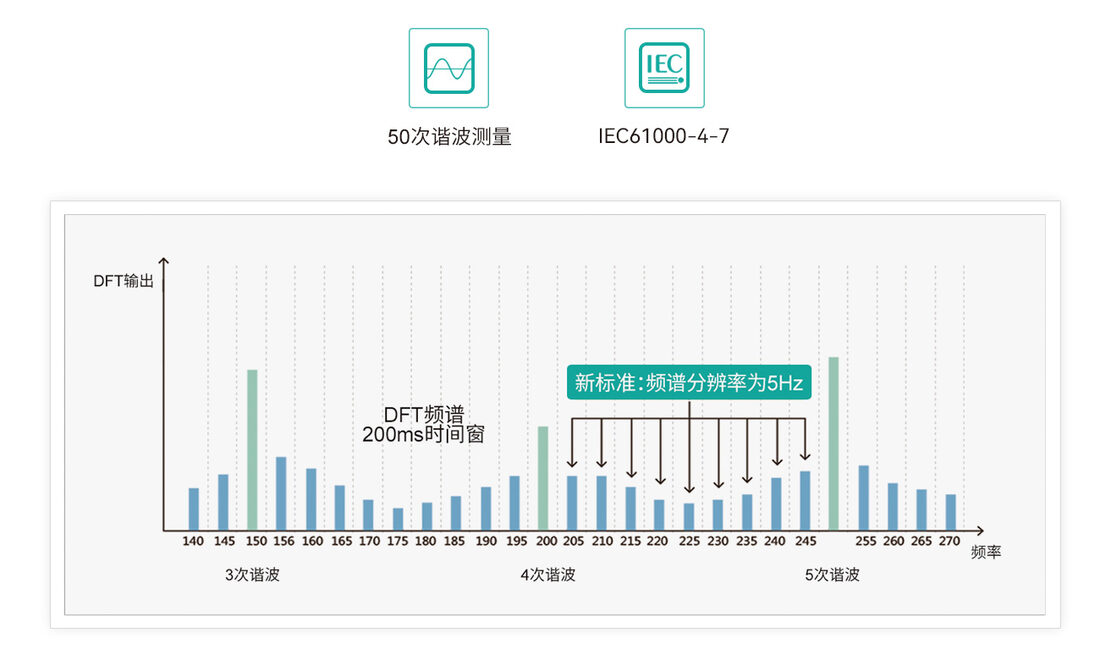

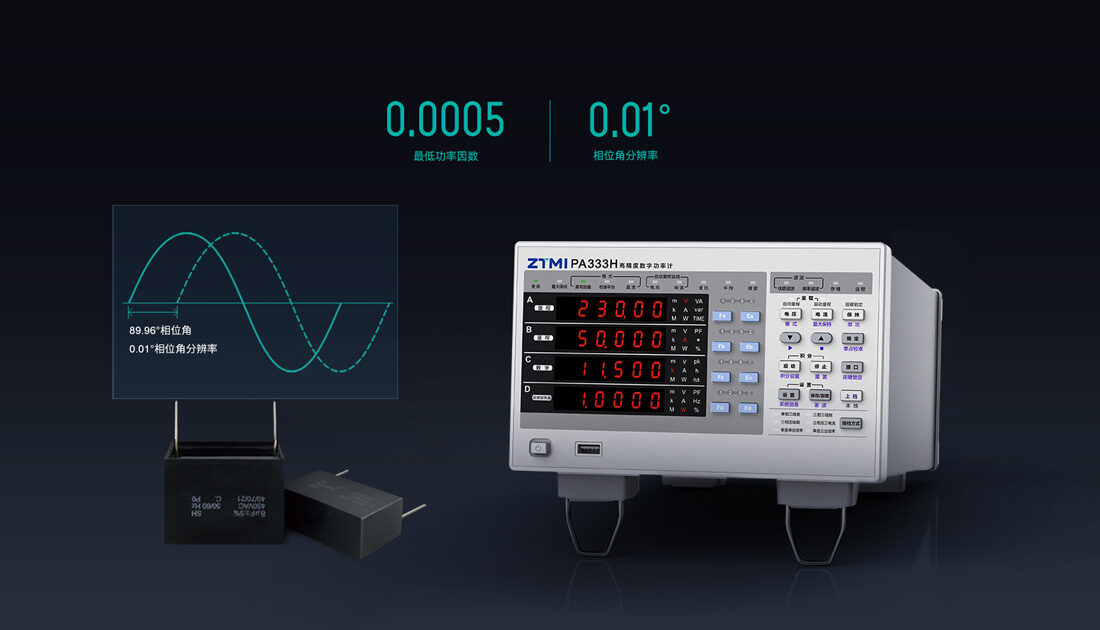

PA300系列数字功率计采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。 - 谐波测量符合IEC61000-4-7国际标准
PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。 - 全新MTA分析软件，实现仪器远程控制与数据高效分析

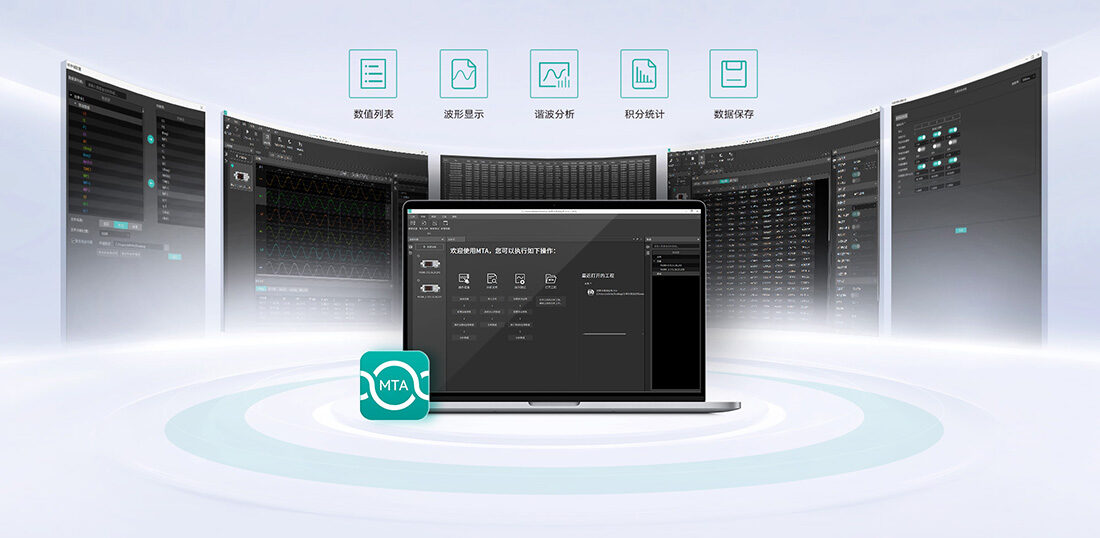

MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。 - 丰富通讯接口

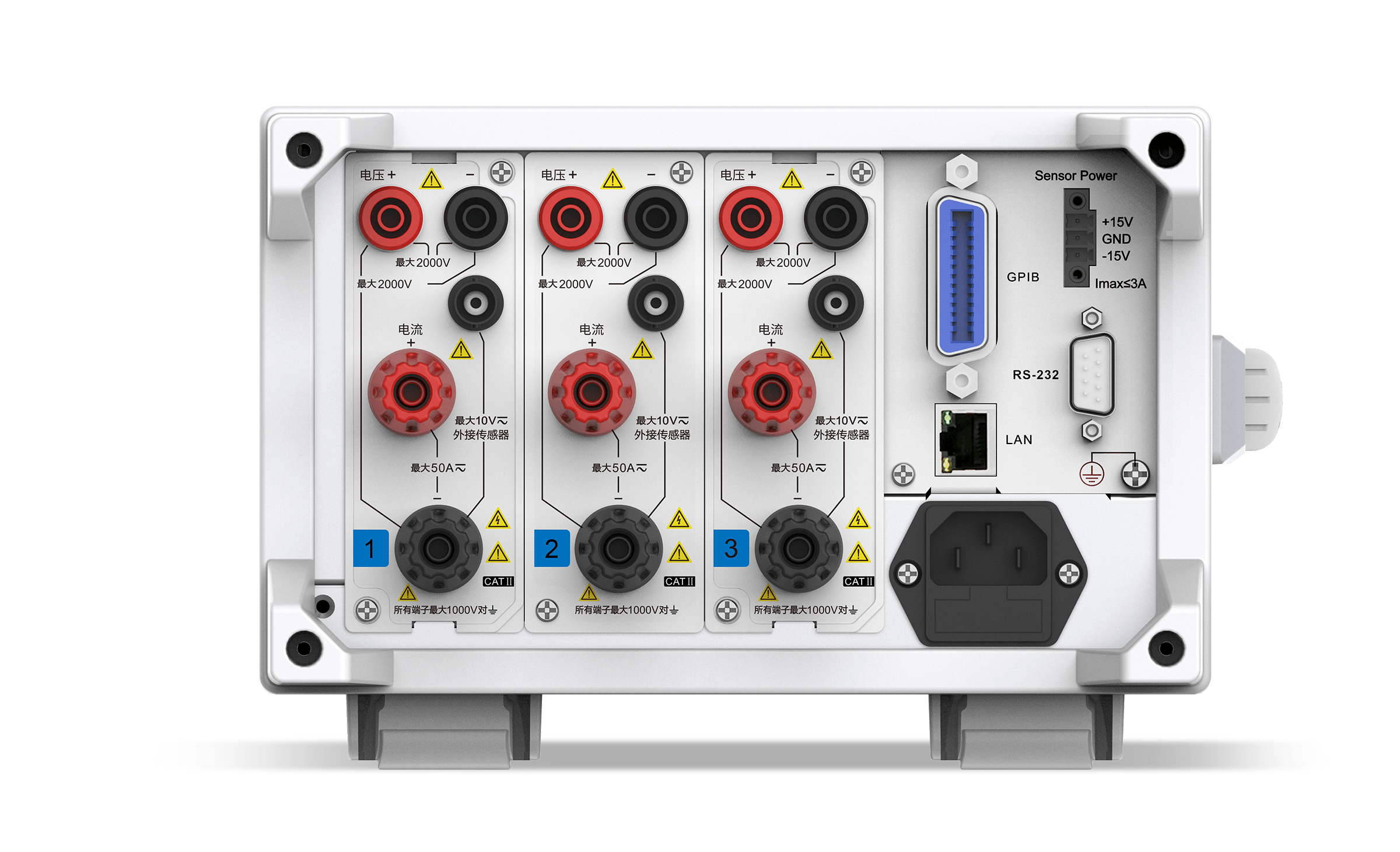

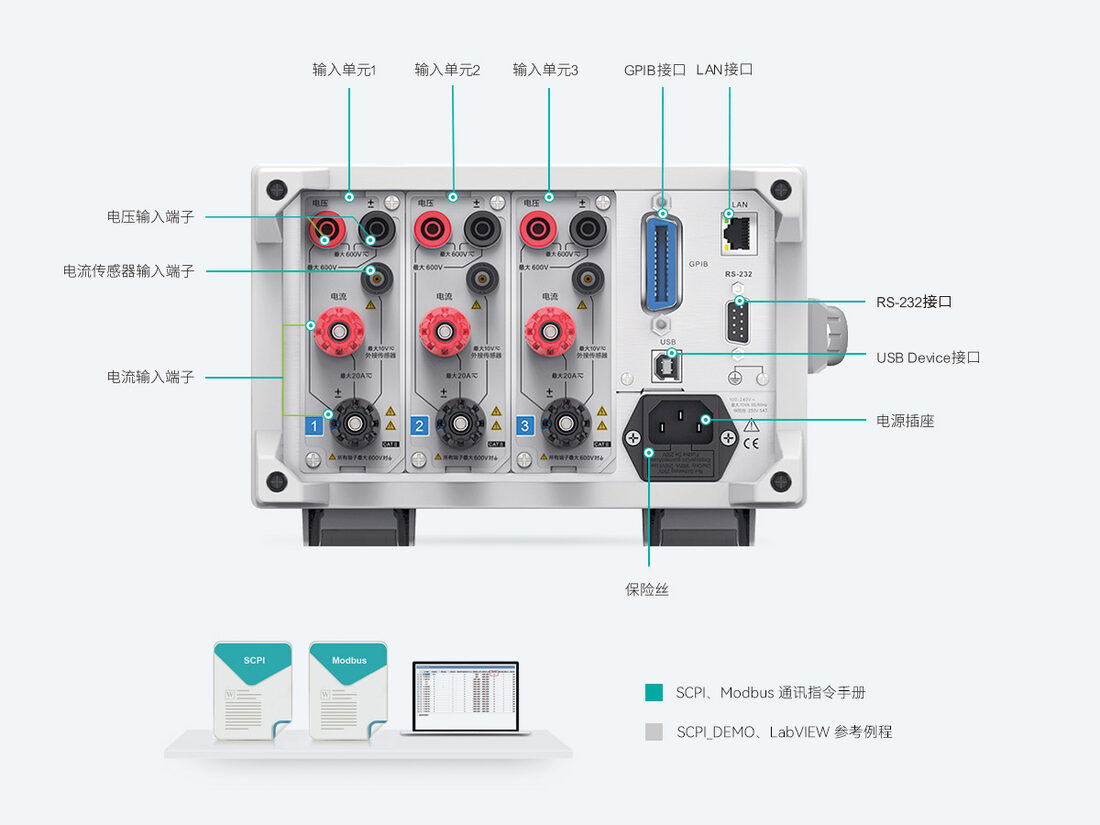

通讯接口是数据通讯的硬件基础。PA300系列功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。
技术规格
| 参数项目 | PA333H |
|---|---|
| 型号 | PA333H |
| 输入通道 | 三通道 |
| 基本精度 | 0.1%读数+0.05%量程 |
| 输入带宽 | DC,0.1Hz-300kHz |
| 采样率 | 200KS/s |
| A/D转换器 | 16bit |
| 数据更新周期 | 100ms~20s,自动 |
| 谐波分析次数 | 50次 |
| 电压量程 | 15V~1000V (支持1500Vdc) |
| 电流量程 | 1A~50A |
| 外部传感器输入 | 100mV~10V |
| 接口 | LAN,RS-232,GPIB,USB |
| 线路滤波器 | OFF,5.5kHz |
| 频率滤波器 | 500Hz |
