规格参数
产品特性
- 0.01% 认证级功率测量精度

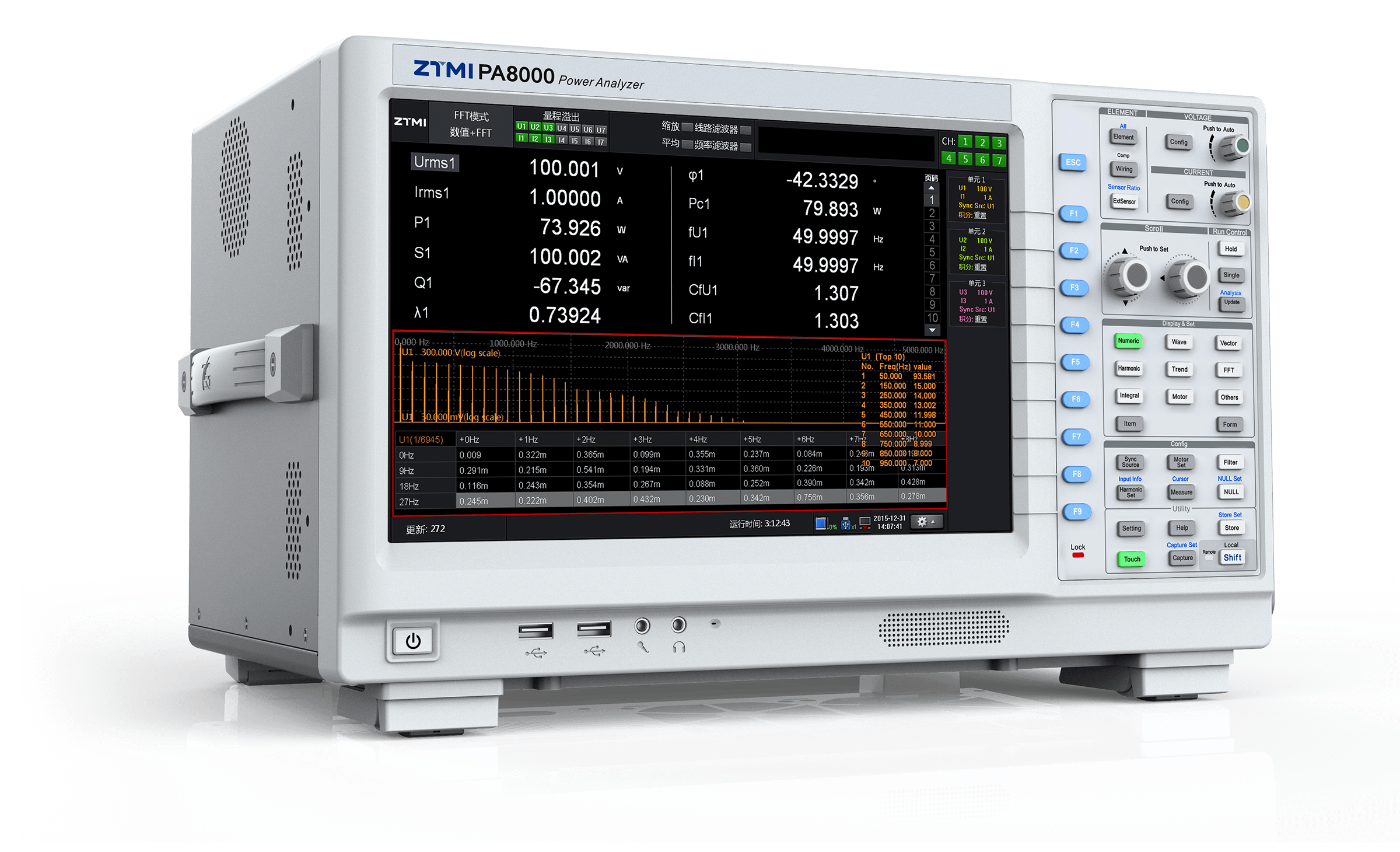

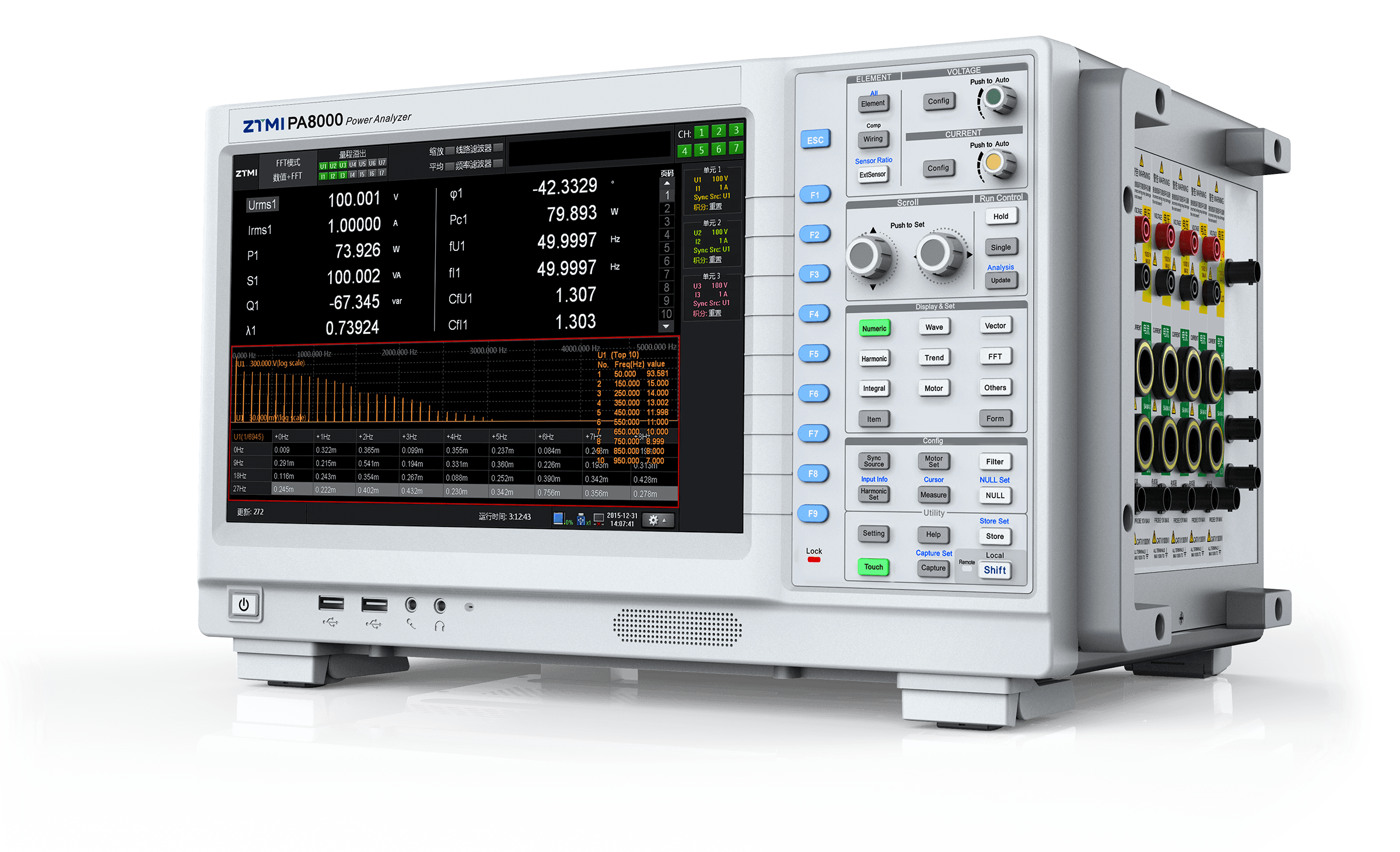

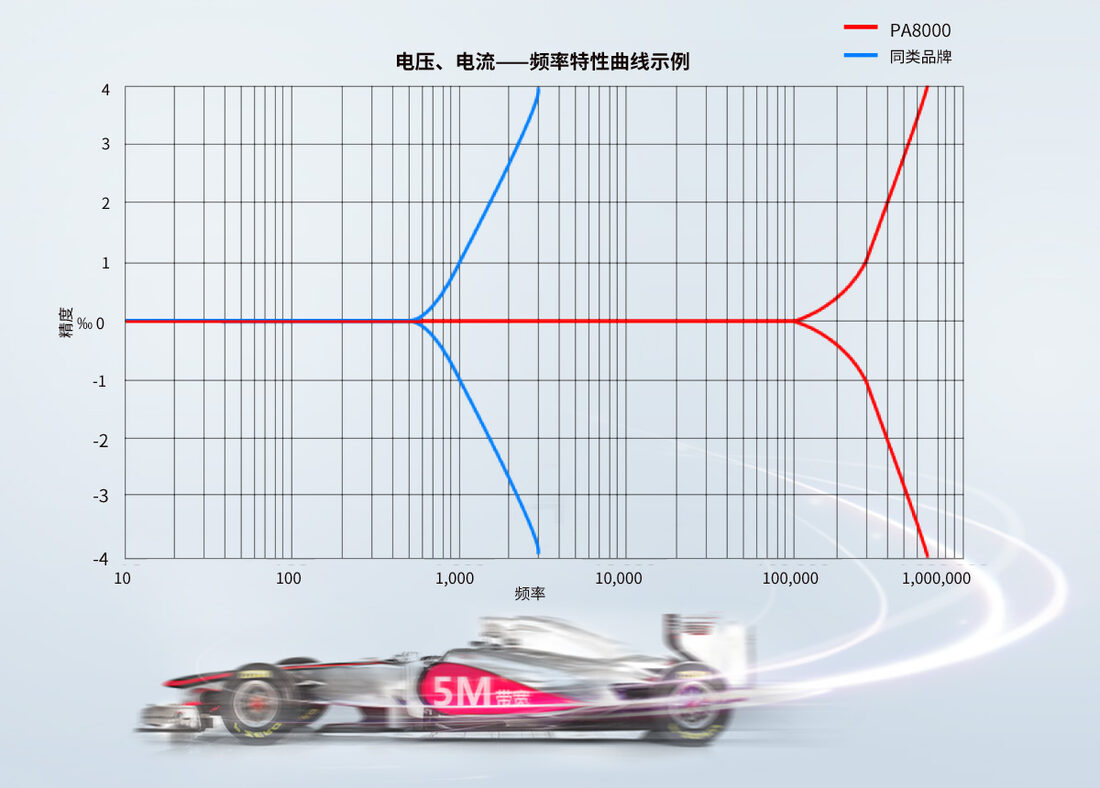

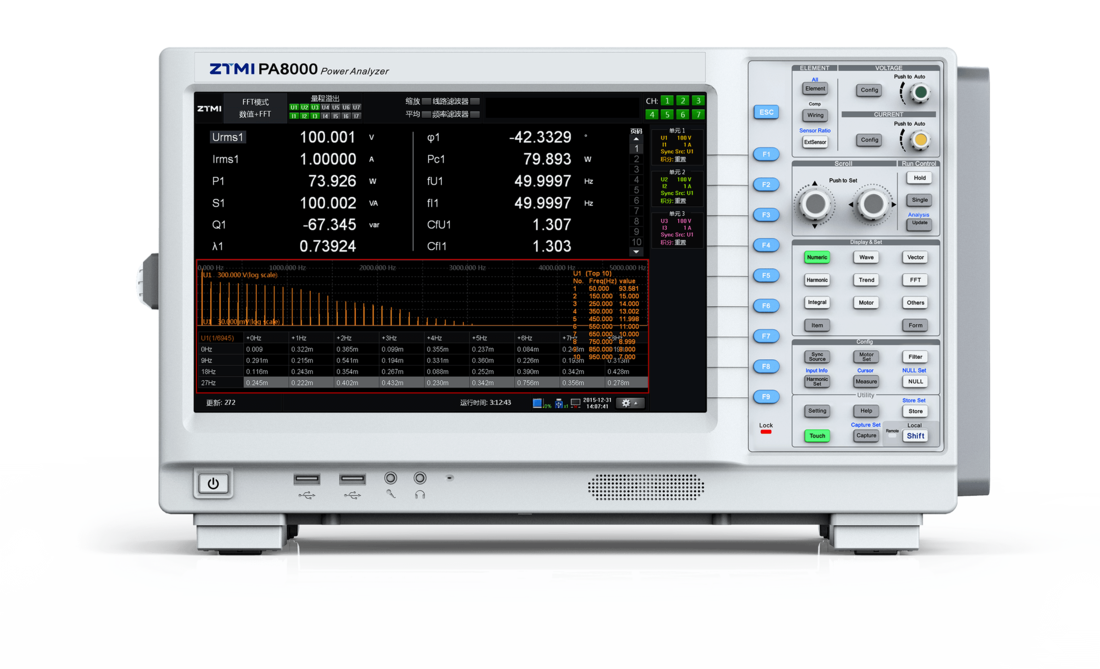

PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准实验室认证检测的依据。 - 5MHz 带宽，平稳的频率特性与稳定性

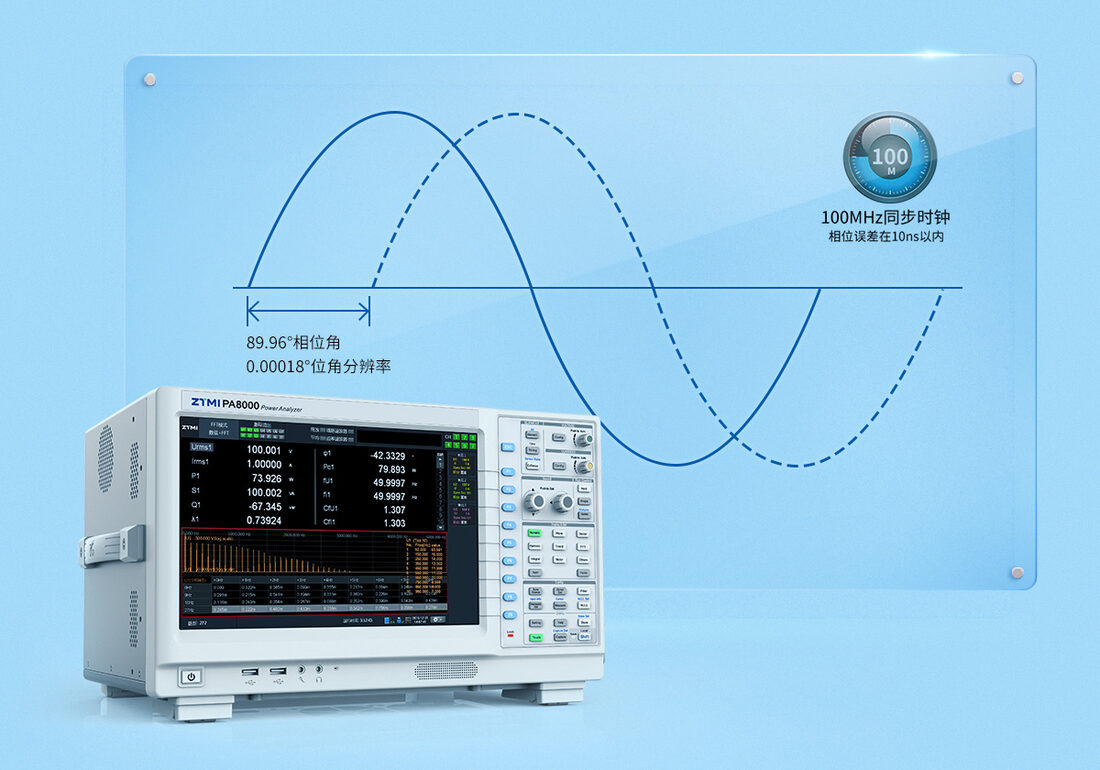

PA8000是行业内为数不多的一款具有0.01%精度，电流与电压频率带宽高达5MHz的功率分析仪，完全满足未来以SiC为代表的高速开关设备的功率测量。 - 低功率因数下的相位测量精度
PA8000功率分析仪带宽为DC/0.1Hz‐5MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。 - 1ms 高速数据更新率

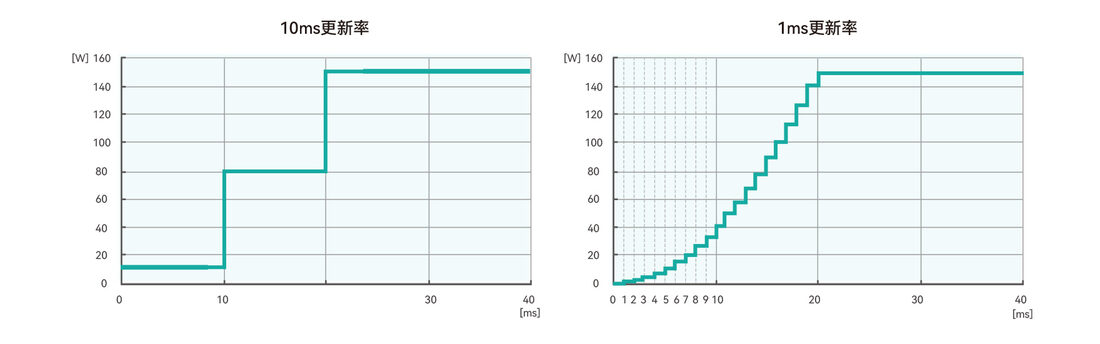

PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式，1ms的数据更新率可以捕捉快速变化的瞬时信号，可以展现出波形细节。比如在电机行业中，PA8000则可以完全测量出电机的启动波形，可以为用户提供评估电机的重要依据。 - 电流传感器相位补偿功能

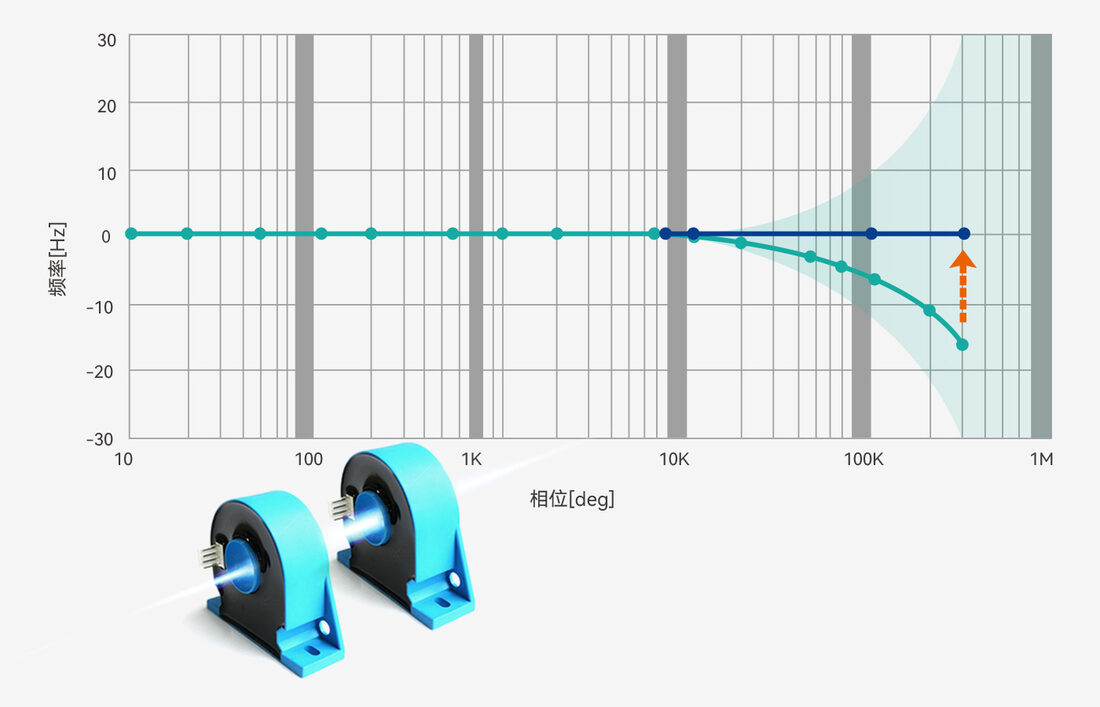

在使用电流传感器作为输入时，由于传感器本身存在的延时，会增加电压电流的相位误差，PA8000的相位补偿功能则可以修正传感器带来的相位误差，能够提升高频及低功率因数下的功率测量精度，从而保证整体系统功率测量精度。
技术规格
| 参数项目 | PA8000 |
|---|---|
| 型号 | PA8000 |
| 输入单元数 | 7功率通道 |
| 电机模块 | ○7通道可任意替换成电机通道（ABZ） |
| 电压、电流基本精度 | 交流：读数0.01%+量程0.02% 直流：读数0.05%+量程0.05% |
| 基本功率精度 | 交流：读数0.01%+量程0.03% 直流：读数0.05%+量程0.1% |
| 测量带宽 | DC，0.1Hz~5MHz |
| 采样频率 | 2MS/s |
| ADC分辨率 | 18bit |
| 触摸屏 | 标配 |
| 显示器 | 12.1英寸彩色LCD触摸屏 |
| 分辨率 | 1280*800 |
| 电流量程范围 | 5A模块: 10mA~5A 50A模块: 1A~50A |
| 电压量程范围 | 15V~1500V(峰值因数1.33) |
| 直接输入电流量程 | 5A：10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A; 50A：1A/2.5A/5A/10A/25A/50A |
| 传感器输入电压量程 | 50mV/100mV/200mV/500mV/1V/2V/5V/10V |
| 直接输入电压量程 | 15V/30V/60V/100V/150V/300V/600V/1000V(峰值因数2)/1500V(峰值因数1.33) |
| 硬盘存储 | 240G固态硬盘 |
| 谐波测量 | 标配 |
| 谐波次数 | 500次谐波 |
| 间谐波测量 | 标配 符合IEC61000-3-2和IEC61000-4-7国际标准 |
| IEC谐波测量 | 标配 |
| IEC谐波次数 | 500 |
| 周期分析测量 | 标配 |
| IEEE1459 | 标配 |
| 电压波动和闪变测量 | 标配 符合IEC61000-3-3和IEC61000-4-15国际标准 |
| 波形运算 | 标配 |
| FFT | 标配 |
| 电流传感器相位补偿 | 标配 |
| 数据更新率 | 10/50/100/200/500ms/1/2/5/10/20s，支持1ms~20s自定义 |
| USB | 标配 |
| LAN | 标配 |
| HDMI | 标配 |
| RS232 | 标配 |
| GPIB | 标配 |
| CAN/CANFD | 外扩一个 CAN 接口转换卡 CANCOM-100IE+ |
| 仪器测量准确度保证时间 | 6个月（1年精度为6个月精度的读数误差的1.5倍） |
| 校准周期 | 1年 |
