规格参数
技术规格
| 参数项目 | ZDL5000 |
|---|---|

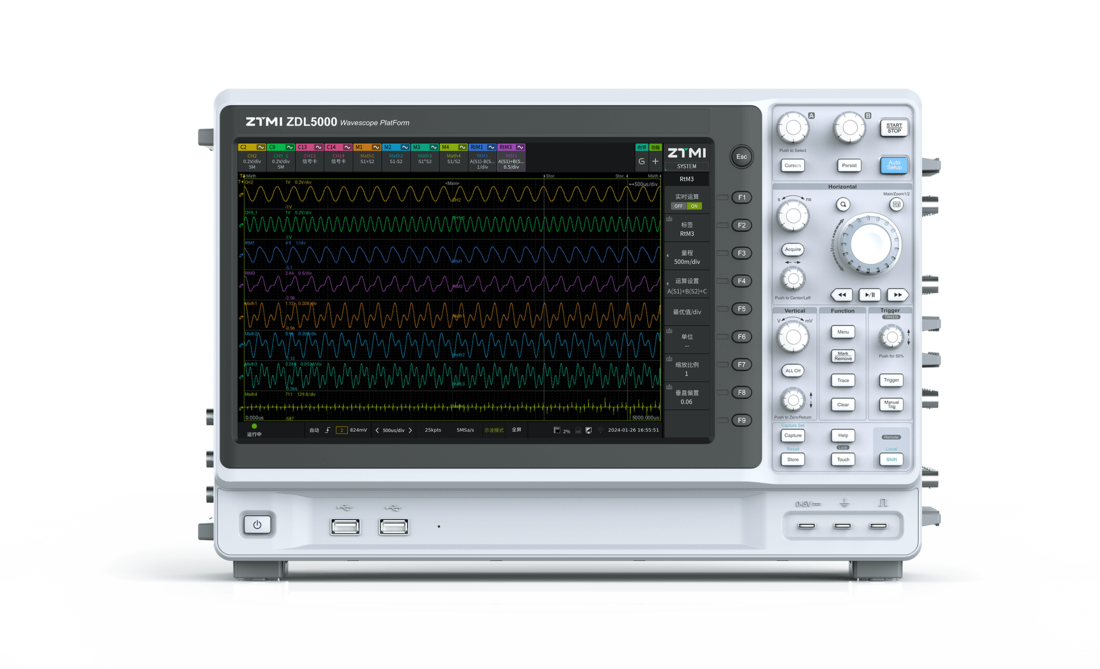

| 型号 | ZDL5000 |

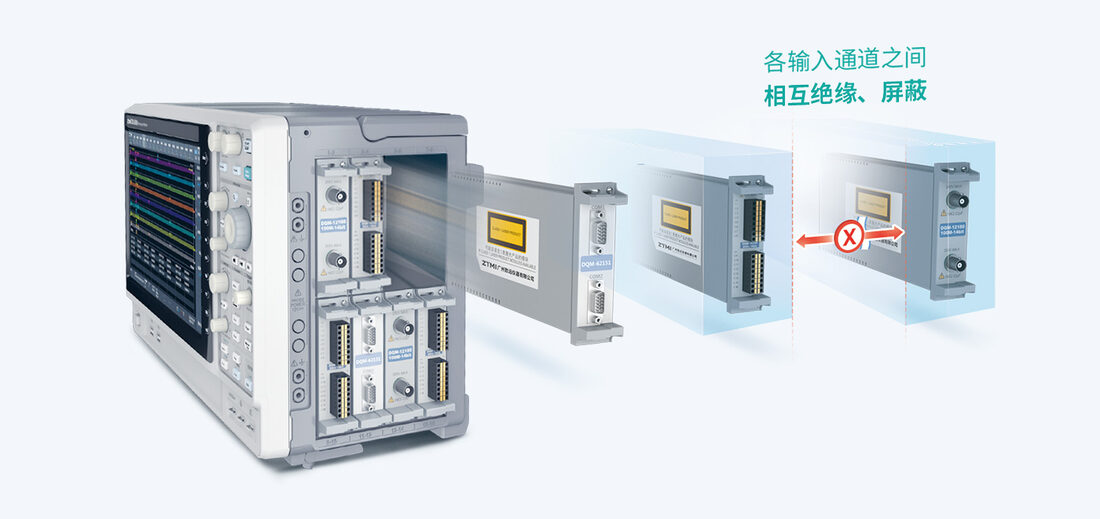

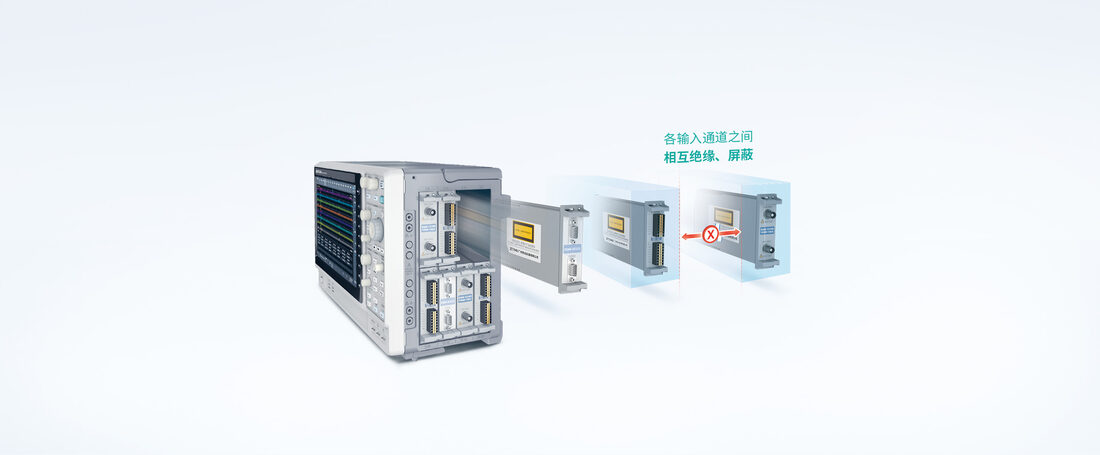

| 输入模板数 | 8个 |
| 最大记录长度 | 2Gpts |
| 记录方式 | 常规 |

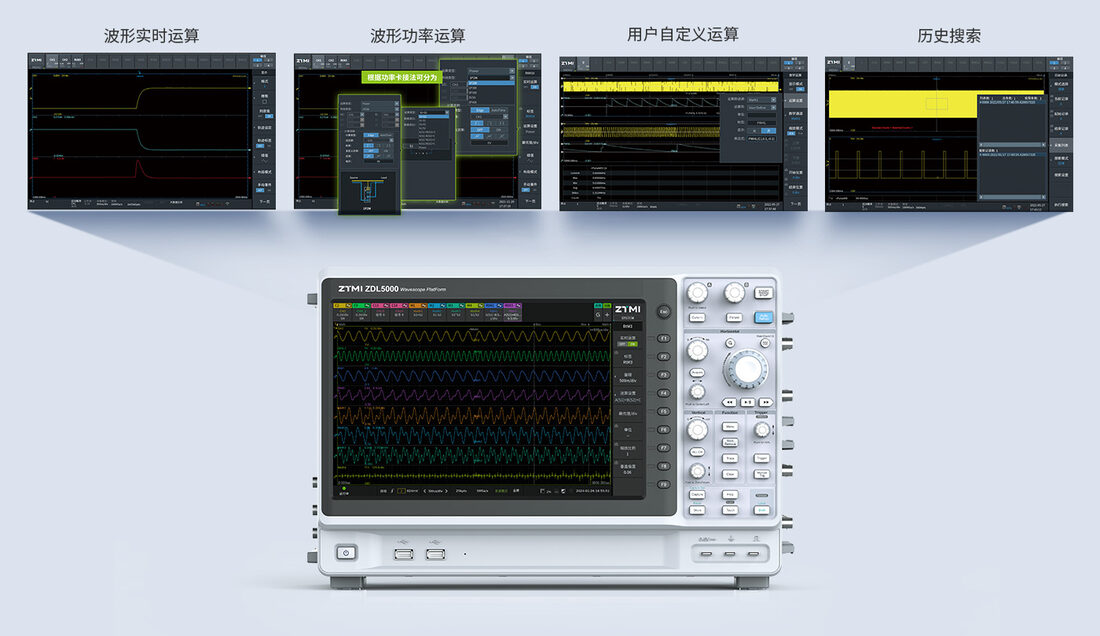

| 分析功能 | 测量、math运算、FFT、实时运算、功率运算等 |
| 回读功能 | 支持数据回读二次分析，加载后再导出 |
| 主波形缩放 | 1.停止后主波形支持水平缩放 2.运行/停止ZOOM功能 3.支持手势无极缩放 |
| 测量功能 | 支持在线测量、离线测量 1.单通道55种测量参数 2.单通道55种测量项实时显示 3.单通道55种测量项常规统计 4.全通道880种测量参数实时、792个常规统计 5.支持缩放窗口测量 6.支持探头比例校准 |

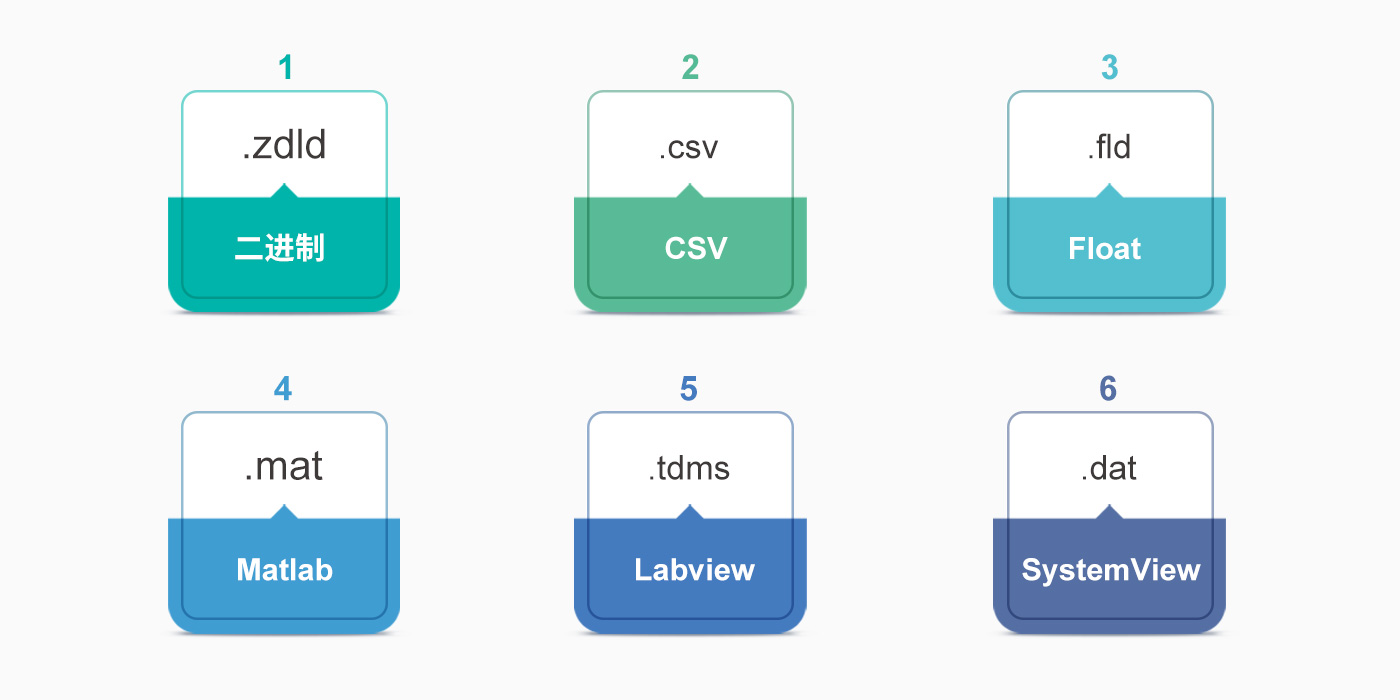

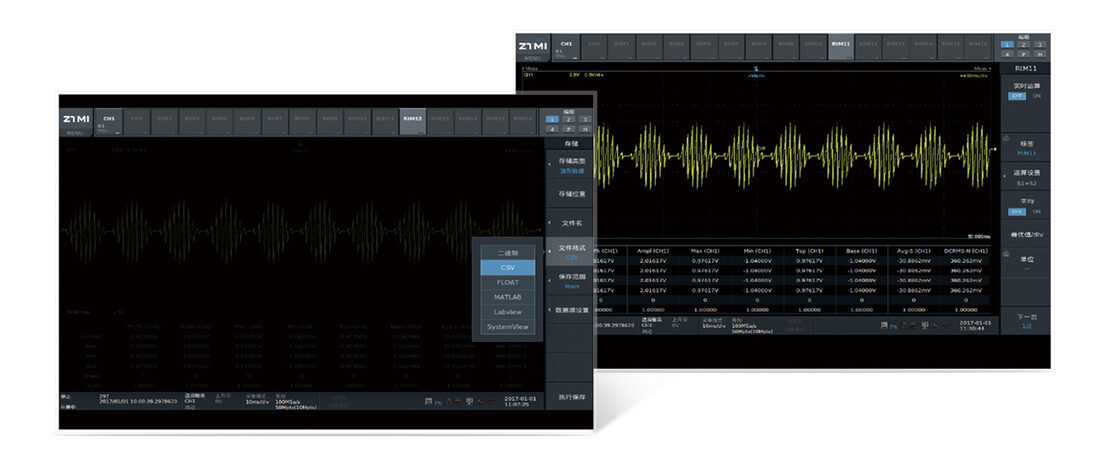

| 硬盘记录模式 | 1.支持XY波形显示 2.数据回读后支持导出波形文件 3.断电恢复后文件能回读 4.支持导出matlab、labview、systemview、二进制等格式 5.记录模式可再次保存zdld文件 |
| 触发功能 | 边沿触发 |
| FFT计算 | 1.支持同步生成频谱表格 2.FFT下可以查看频点数值 3.支持频谱查看和数值的实时查看与存储 4.支持光标测量，可以自动捕捉峰值 5.支持FFT定量分析，数值查看和保存 |
| 搜索功能 | 1.示波模式支持10种搜索类型 2.记录模式支持7种搜索类型 |
| 历史搜索 | 最多支持5000条历史记录 |
| 光标功能 | 1.光标支持多通道同时测量 2.光标支持缩放分区定位 |
| 轨迹功能 | 1.一键清空快照波形踪迹 2.自由选择踪迹通道信号源 3.支持偏移和缩放配置 |
| Math功能 | 可调整MATH运算功能数据源的范围 |

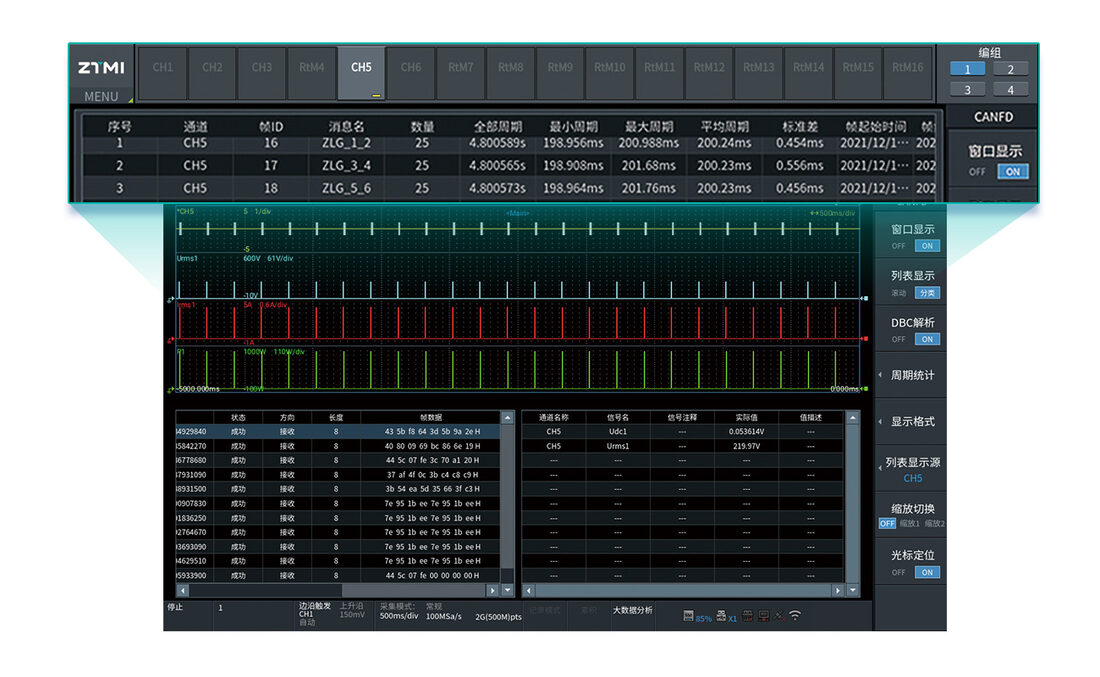

| CAN报文 | 1.支持滚动和列表两种显示方式 2.支持DBC解析 3.开启光标定位后，可通过点击报文自动定位缩放位置 |
| 标记 | 最多支持4000条标记 |
| 双捕获功能 | 暂不支持 |
| 动作 | 支持 |
| GO-NOGO | 支持 |
| 实时波形运算 | 标配 |
| 键盘锁定 | 按键、触摸屏和按键两种 |

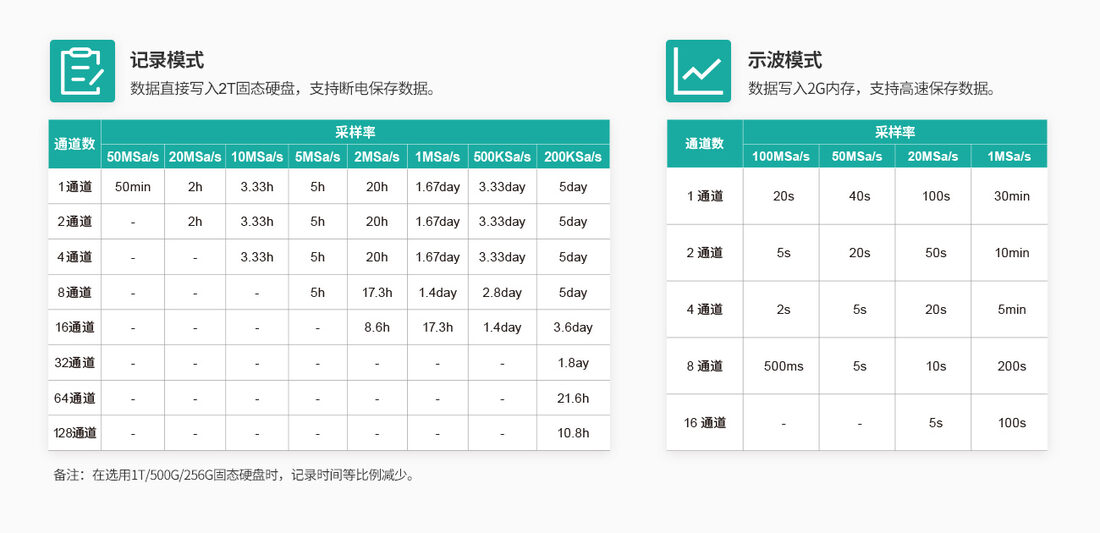

| 硬盘 | SSD固态硬盘，最大2T |
| 显示器 | 12.1英寸液晶触摸屏、1280*800、显示区域大，多通道显示效果好 |
| 接口 | USB3.0、以太网、GPIB、GPS、IRIG、HDMI口支持外接显示器、4G、wifi、VPN |
| 供电 | 支持AC和DC供电 |
