规格参数
产品特性
- 0.01% 认证级功率测量精度

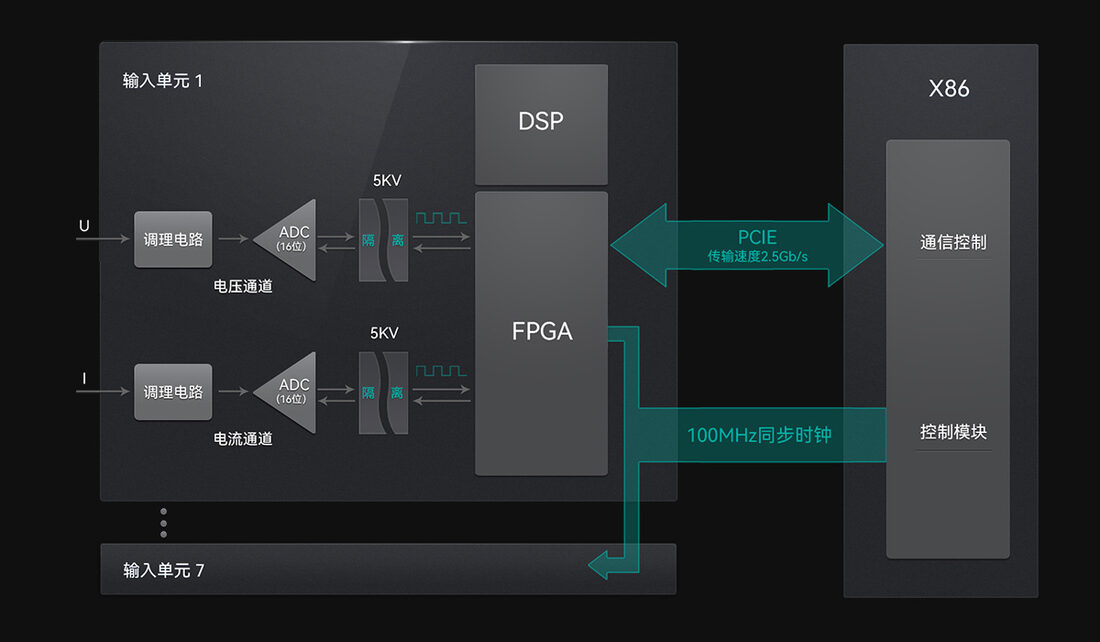

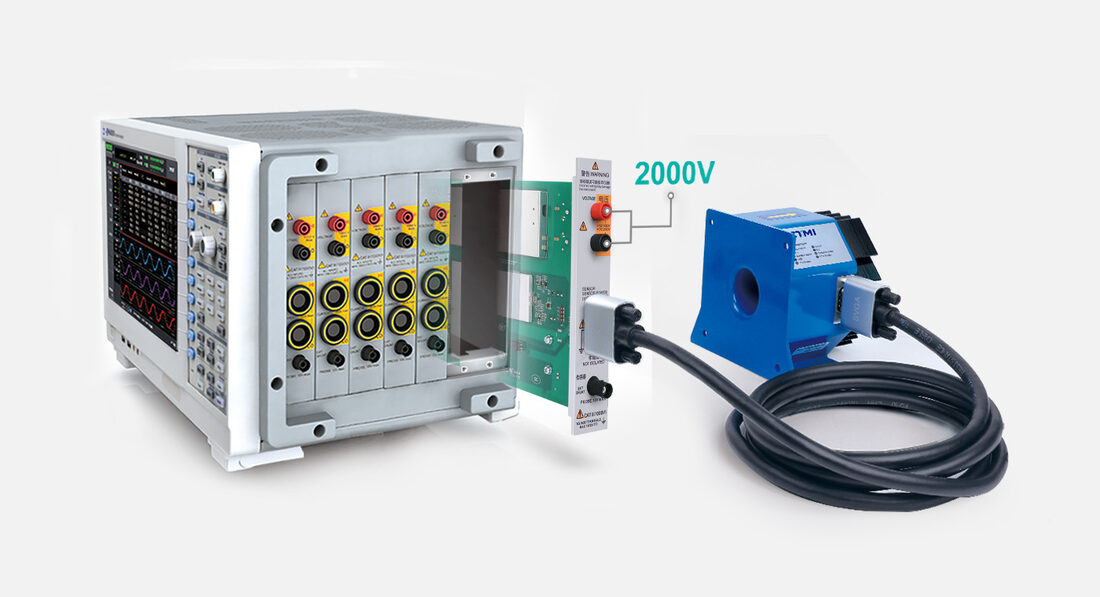

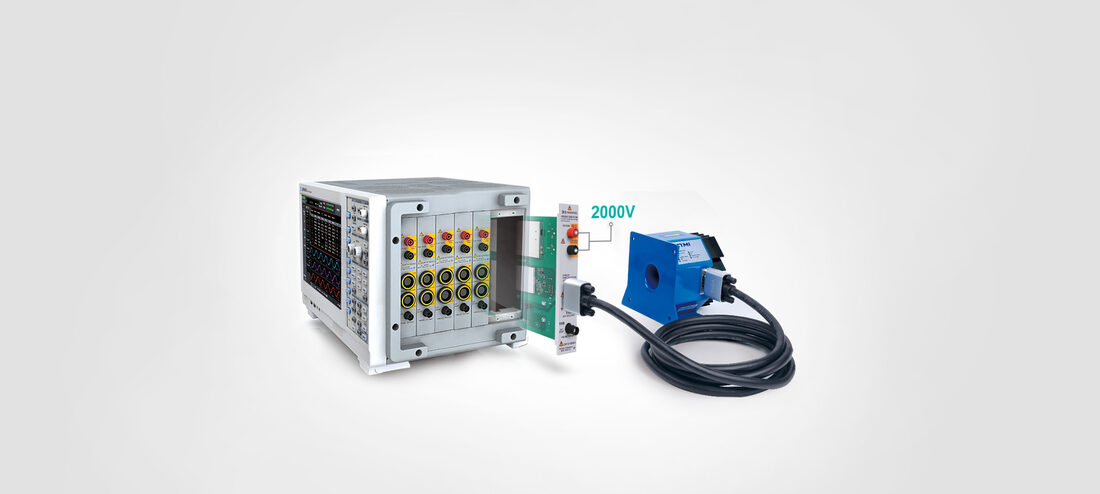

PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构，从前端的模拟电路设计，到DSP与FPGA的高速运算处理电路设计，最后到工业级X86的控制技术，每一部分我们都做了较优化处理，最终使PA6000H达到了0.01%的功率测量精度。 - 全新DB9板卡：省掉外置电源，直测2000V高压
PA6000H全新DB9接口板卡内置±15V传感器供电功能，省去额外的传感器供电电源，简化测试配置，能有效提升现场使用便利性，且支持最大2000Vdc电压直接测量，满足各行业高压测试需求，兼容市面主流电流传感器，为测试测量提供更便捷的解决方案。 - 500次谐波测量

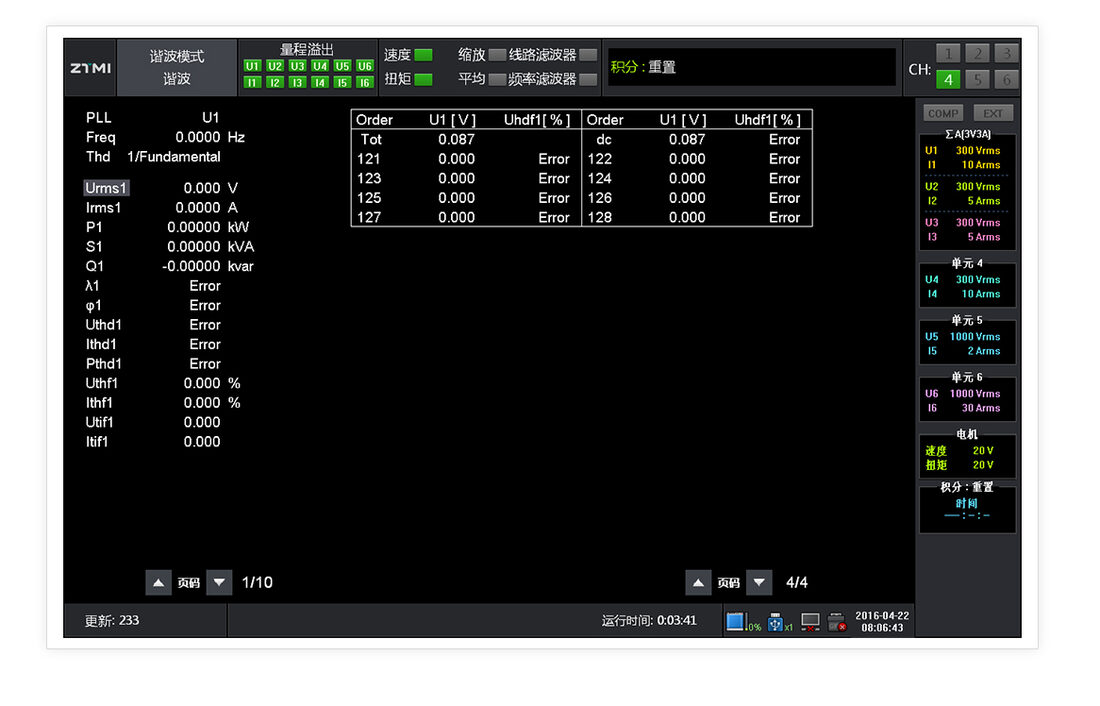

PA6000H功率分析仪带宽为DC/0.1Hz‐2MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。 - 光伏与风电行业低电压穿越（LVRT）测试

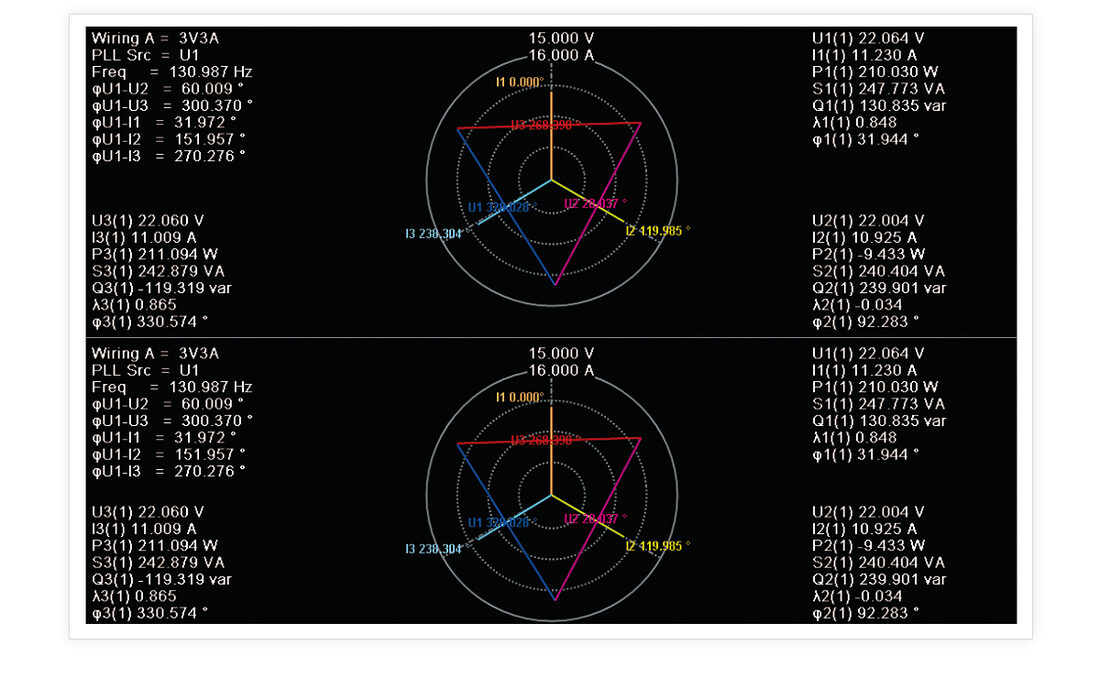

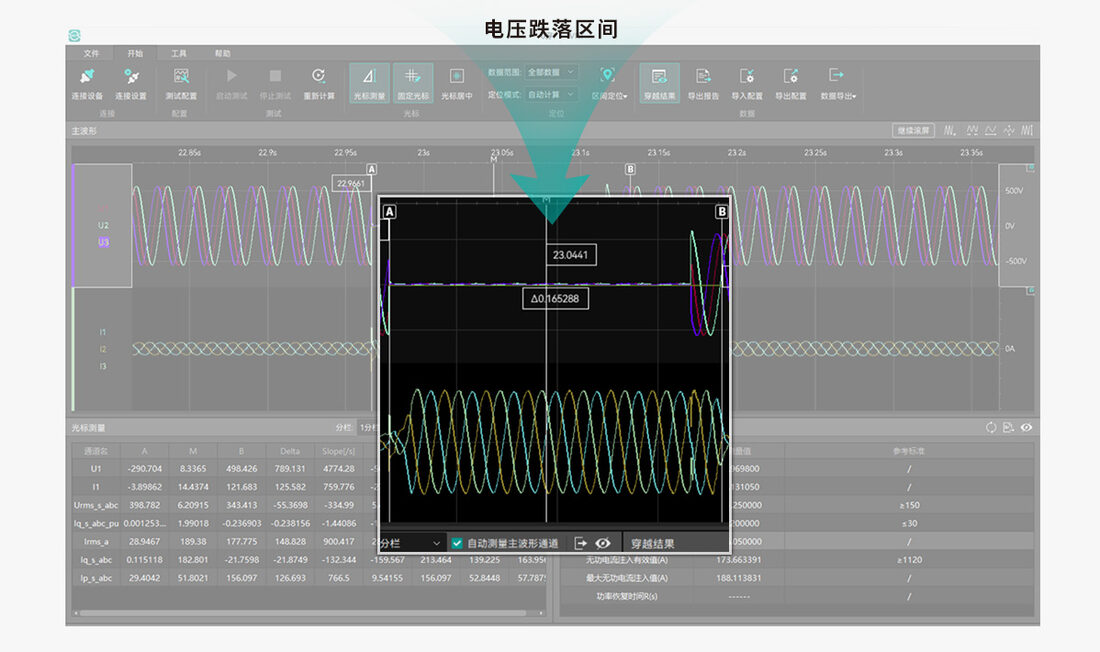

PA6000H功率分析仪配合自带的MTA软件，不仅可以解决光伏行业的低电压穿越测试问题，更是加入了风电行业的低电压穿越测试功能，可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。 - 双矢量图分析
PA6000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。 - 240G 数据存储与准确的数据格式分析
PA6000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
技术规格
| 参数项目 | PA6000H |
|---|---|
| 型号 | PA6000H |
| 输入单元数 | 7功率通道 |
| 电机模块 | ○7通道可任意替换成电机通道（ABZ） |
| 电压、电流基本精度 | 交流：读数0.01%+量程0.02% 直流：读数0.05%+量程0.05% |
| 基本功率精度 | 交流：读数0.01%+量程0.03% 直流：读数0.05%+量程0.1% |
| 测量带宽 | DC，0.1Hz~2MHz |
| 采样频率 | 2MS/s |
| ADC分辨率 | 18bit |
| 触摸屏 | 标配 |
| 显示器 | 12.1英寸彩色LCD触摸屏 |
| 分辨率 | 1280*800 |
| 电流量程范围 | 5A模块: 10mA~5A 50A模块: 1A~50A |
| 电压量程范围 | 15V~1500V(峰值因数1.33) |
| 直接输入电流量程 | 5A：10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A; 50A：1A/2.5A/5A/10A/25A/50A |
| 传感器输入电压量程 | 50mV/100mV/200mV/500mV/1V/2V/5V/10V |
| 直接输入电压量程 | 15V/30V/60V/100V/150V/300V/600V/1000V(峰值因数2)/1500V(峰值因数1.33) |
| 硬盘存储 | 240G固态硬盘 |
| 谐波测量 | 标配 |
| 谐波次数 | 500次谐波 |
| 间谐波测量 | 标配 符合IEC61000-3-2和IEC61000-4-7国际标准 |
| IEC谐波测量 | 标配 |
| IEC谐波次数 | 500 |
| 周期分析测量 | 标配 |
| IEEE1459 | 标配 |
| 电压波动和闪变测量 | 标配 符合IEC61000-3-3和IEC61000-4-15国际标准 |
| 波形运算 | 标配 |
| FFT | 标配 |
| 电流传感器相位补偿 | 标配 |
| 数据更新率 | 10/50/100/200/500ms/1/2/5/10/20s，支持1ms~20s自定义 |
| USB | 标配 |
| LAN | 标配 |
| HDMI | 标配 |
| RS232 | 标配 |
| GPIB | 标配 |
| CAN/CANFD | 外扩一个 CAN 接口转换卡 CANCOM-100IE+ |
| 仪器测量准确度保证时间 | 6个月（1年精度为6个月精度的读数误差的1.5倍） |
| 校准周期 | 1年 |
