规格参数
产品特性

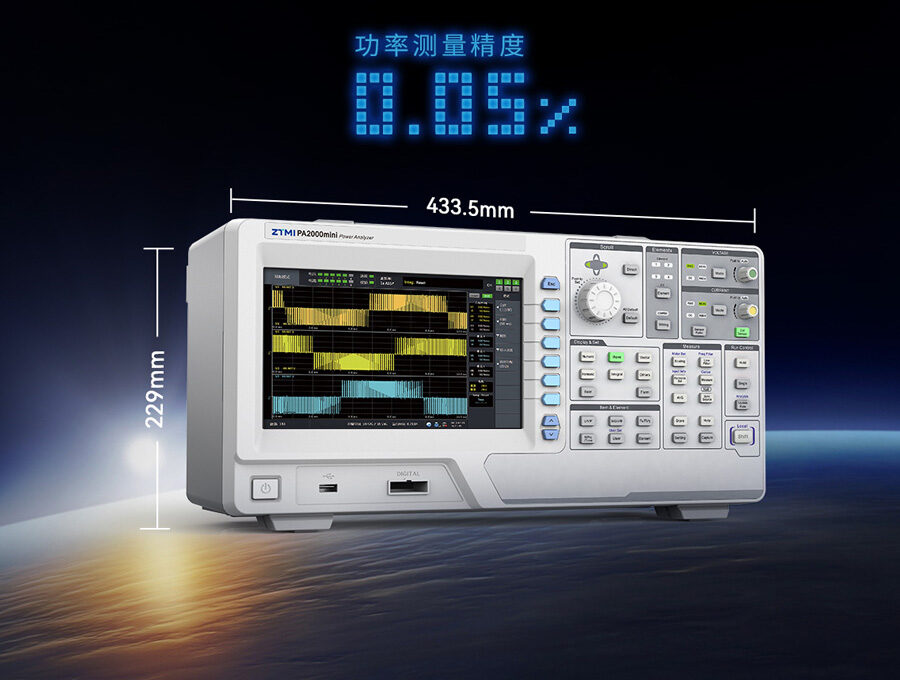

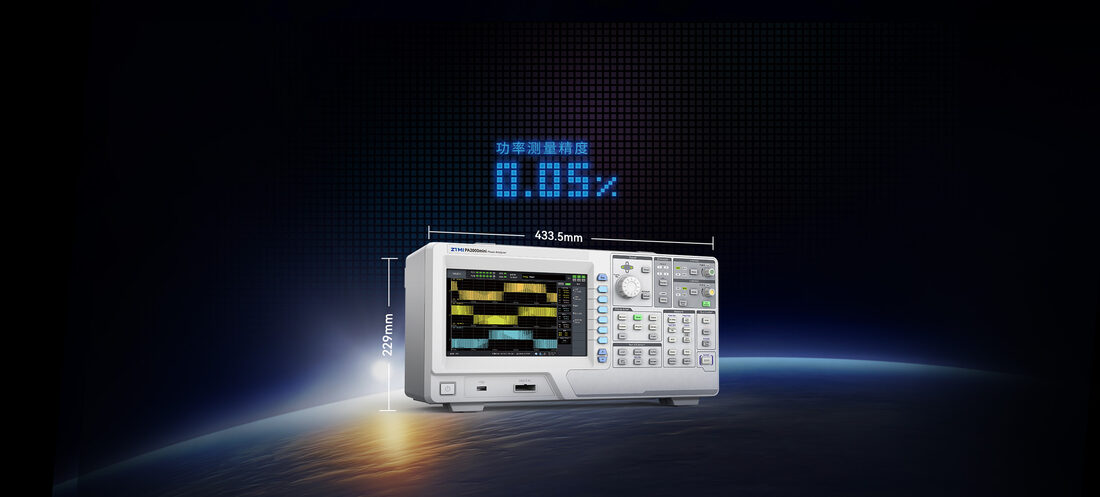

- 0.05%功率测量精度

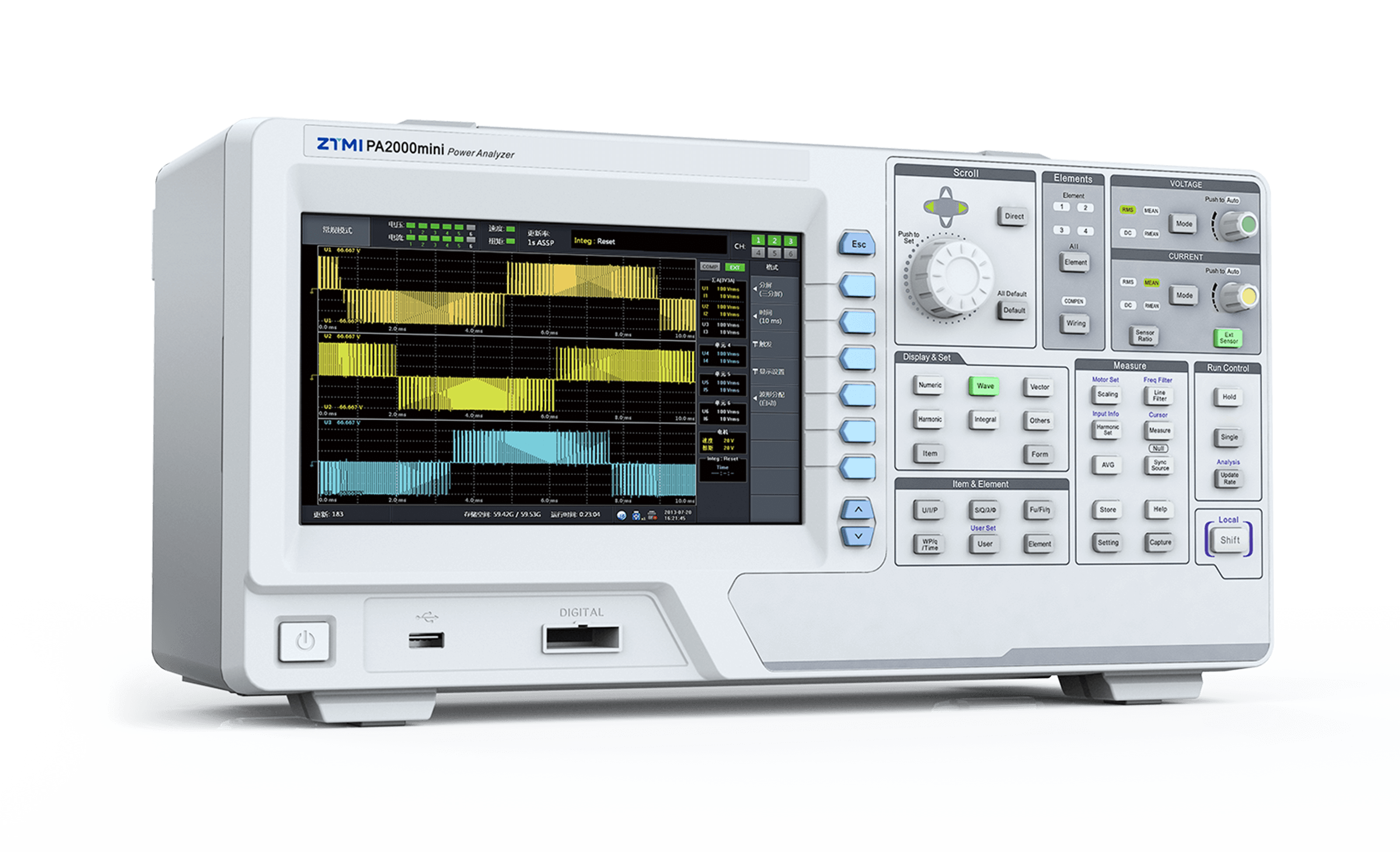

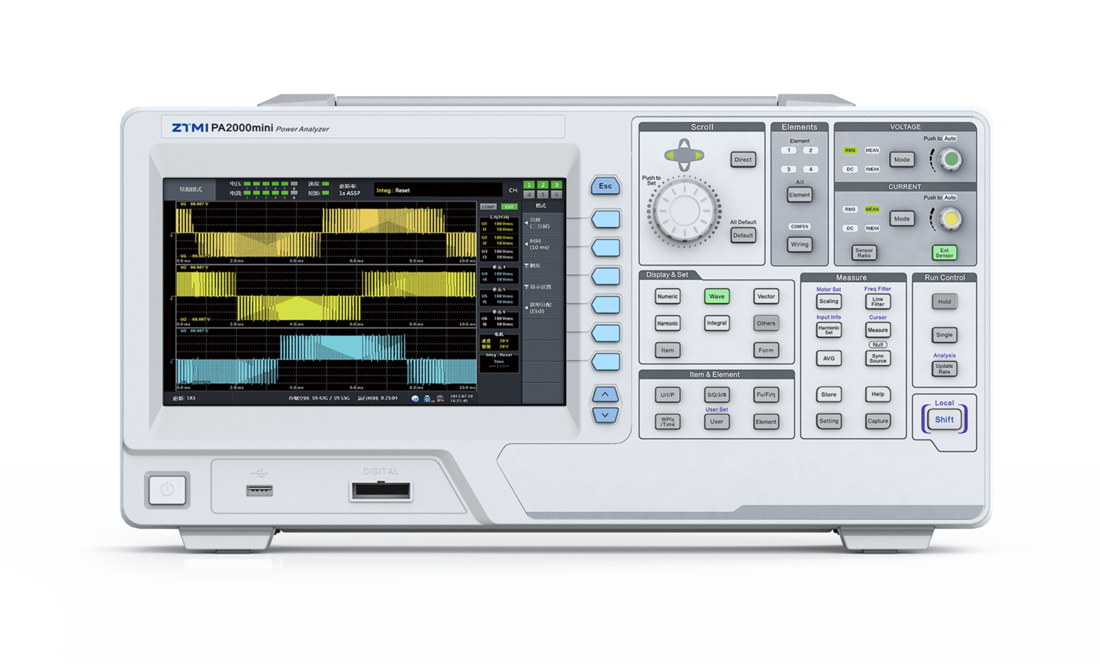

PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。 - 光伏风电现场验收

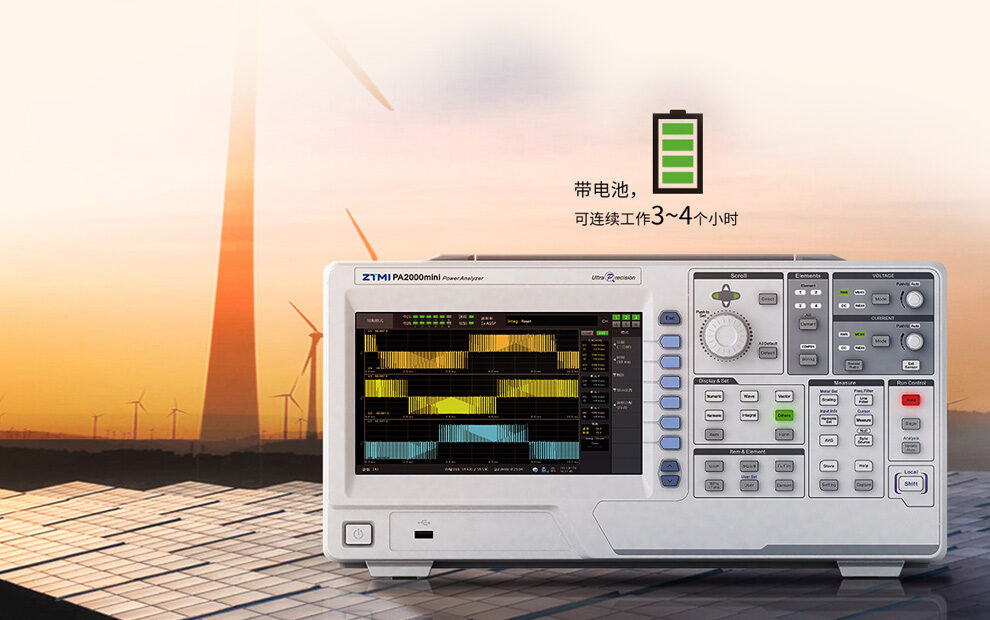

许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶，条件恶劣，许多时候连供电都是难题，这就需要功率分析仪在测试准确的前提下，还需要更便携，PA2000mini功率分析仪体积小，带电池，可连续工作3~4个小时，非常适合光伏风电现场验收环境。 - 系统集成

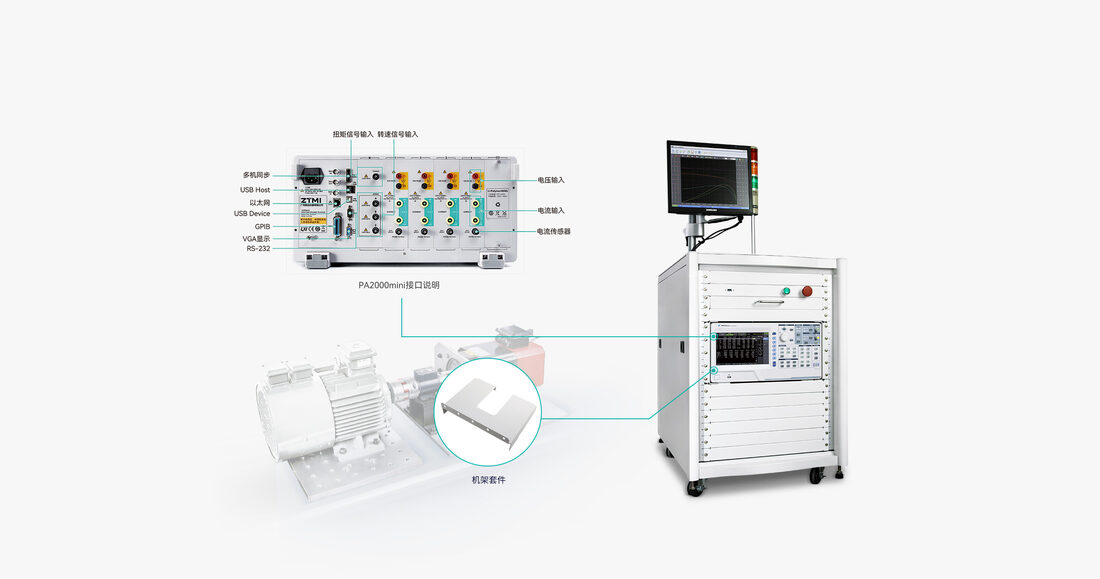

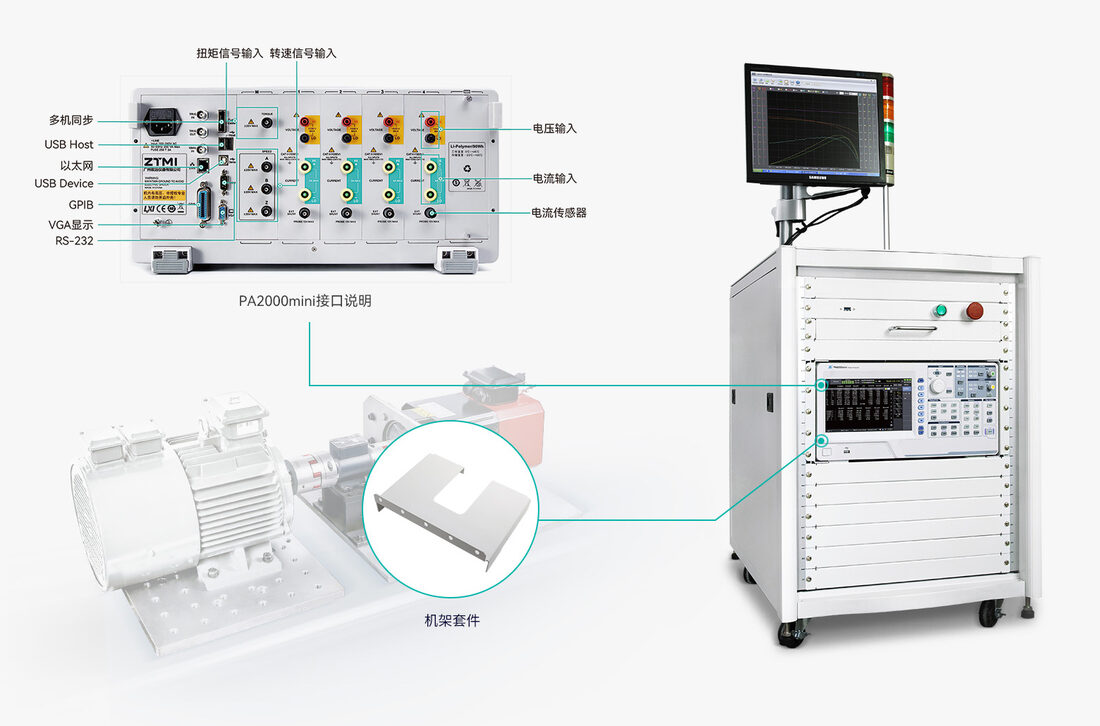

PA2000mini功率分析仪致力于为您提供方便的测试体验，4通道0.05%精度的功率测量板卡加上电机测试板卡，可轻松完成大部分的日常测量应用，标配的多种协议接口配合上机架套件可更方便进行系统集成。
技术规格
| 参数项目 | PA2000mini |
|---|---|
| 型号 | PA2000mini |
| 输入单元数 | 4功率通道 |
| 电机模块 | ○额外选购1组电机通道ABZ |
| 电压、电流基本精度 | 交流：读数0.05%+量程0.05% 直流：读数0.05%+量程0.1% |
| 基本功率精度 | 交流：读数0.05%+量程0.05% 直流：读数0.05%+量程0.1% |
| 测量带宽 | DC，0.1Hz~500kHz |
| 采样频率 | 500kS/s |
| ADC分辨率 | 16bit |
| 触摸屏 | 标配 |
| 显示器 | 9英寸彩色LCD触摸屏 |
| 分辨率 | 800*480 |
| 电流量程范围 | 10mA~5A |
| 电压量程范围 | 300mV~1500V(峰值因数1.33) |
| 直接输入电流量程 | 5A：10mA/30mA/100mA/300mA/1A/3A/5A |
| 传感器输入电压量程 | 50mV/100mV/200mV/500mV/1V/2V/5V/10V |
| 直接输入电压量程 | 300mV/1V/3V/10V/30V/100V/300V/600V/1000V(峰值因数2)/1500V(峰值因数1.33) |
| 硬盘存储 | 240G固态硬盘 |
| 谐波测量 | 标配 |
| 谐波次数 | 128次谐波 |
| 间谐波测量 | 标配 符合IEC61000-3-2和IEC61000-4-7国际标准 |
| IEC谐波测量 | 标配 |
| IEC谐波次数 | 256 |
| 周期分析测量 | 标配 |
| IEEE1459 | 无 |
| 电压波动和闪变测量 | 标配 符合IEC61000-3-3和IEC61000-4-15国际标准 |
| 波形运算 | 标配 |
| FFT | 标配 |
| 电流传感器相位补偿 | 标配 |
| 数据更新率 | 50/100/200/250/500ms/1/2/5/10/20s，可自定义 |
| USB | 标配 |
| LAN | 标配 |
| HDMI | 标配 |
| RS232 | 标配 |
| GPIB | 标配 |
| CAN/CANFD | 无 |
| 仪器测量准确度保证时间 | 6个月（1年精度为6个月精度的读数误差的1.5倍） |
| 校准周期 | 1年 |
