用途场景
规格型号价格

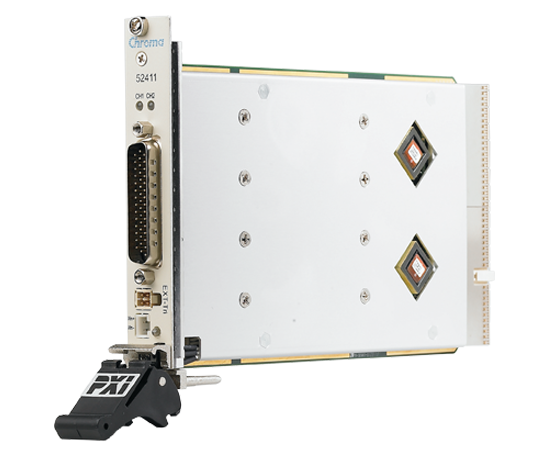

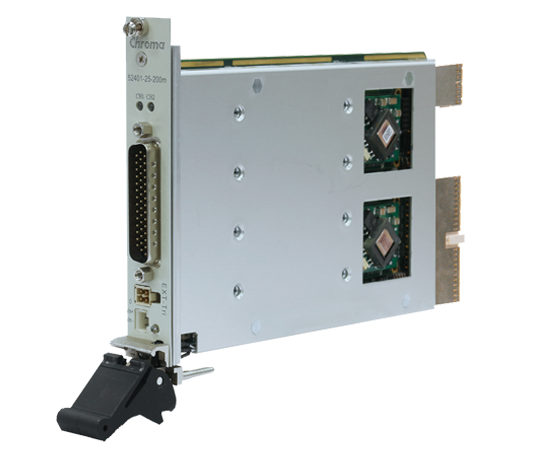

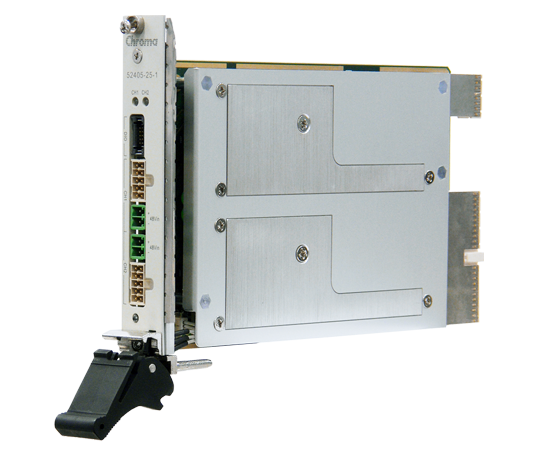

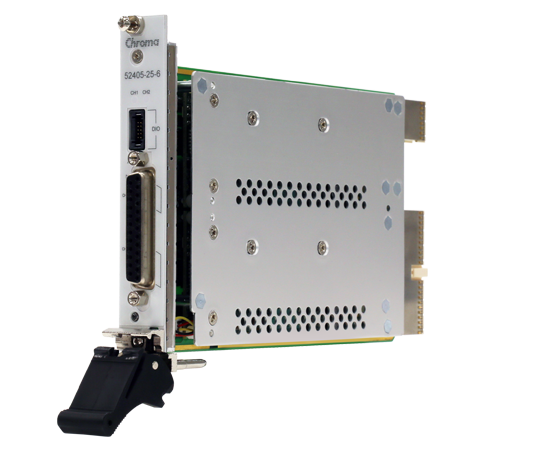

| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 52400 Series | 高精准电源量测单元 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52401-25-200m | 高精准电源量测单元 25V/200mA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52405-5-3 | 高精准电源量测单元 5V/3.5A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52405-10-2 | 高精准电源量测单元 10V/2.5A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52405-25-1 | 高精准电源量测单元 25V/1A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52405-25-3 | 高精准电源量测单元 25V/3.5A | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52405-25-6 | 高精准电源量测单元 25V/6A under Pulse Mode | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 兼容于混合式PXI
- 四象限输出
- 高精密/量测分辨率 (多重文件位)
- 低噪声输出
- 高速量测 (100k s/S)
- 高输出转换率 (Slew Rate)
- 可存取之量测记录文件
- DIO触发位元
- 硬件序列引擎-输出可程序化
- 可编程阻抗输出
- 浮接&护卫 (Guarding) 输出
- 16组带宽选择
- 主从控制模式
- LabView / LabWindows & C/C# API 驱动程序
- 软件控制面板
应用范围
- 半导体测试
- LED/LD测试
- 电池测试
- 晶体管量测
- 太阳能电池测试
- 电动车测试
- 航天电子测试
- 电力电子测试
- 传感器测试
产品介绍

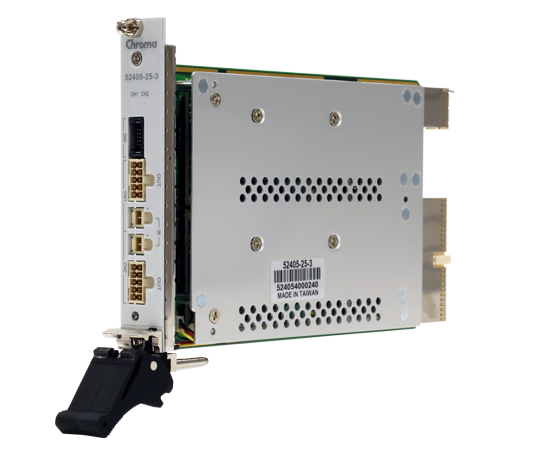

52400系列电源量测单元(Source Measurement Unit, SMU)为相容于混合式PXI模组设计，可安装于PXI或的PXIe机箱0.52400 SMU是一款可进行高精密电压/电流供应源或负载模拟，同时又可精确量测电流/电压值之综合高精密仪器设备。
52400系列電源量測單元具備四象限輸出功能，不單精確且具備高速量測性能。這些特性使得52400系列適合進行精確的參數量測，應用範圍包含 ICs、發光二極體(LEDs)、雷射二極體(Laser Diodes)、電晶體(Transistors)、太陽能電池(Solar cells)、鋰電池(Batteries)以及其他半導體元件。
为符合各种量测条件，52400系列电源量测单元提供16段频宽控制供使用者选择稳定的控制回路。多重档位加上18-bit DAC/ADC提供最佳程式、量测解析度，取样频率(Sampling Rate)达到100ks/S，特殊可编程输出阻抗可提供使用者设定电池内部串联电阻，此特性让52400系列电源量测单元成为理想的电池模拟器。
52400系列电源量测单元内建专利硬体时序引擎，使用时序(Deterministic Timing)控制每个电源量测单元，即使未与电脑连接使用，量测程序仍可正常执行；时序引擎内建32k读值储存记忆体，可同步化进行数个模组卡片的量测程序，并确保无任何输出及量测之时间延迟。 52400系列电源量测单元提供C/C#与LabView/LabWindows应用程式介面(APIs)及软体控制面板，加上模组卡背面的接头，相容于PXI与PXIe机箱，提供客户工业标准规格PXI或PXIe进行系统整合，执行各种测试应用。
四象限输出
52400系列电源量测单元皆设计为四象限输出操作(Four-Quadrant Operation)，可供应电压/电流源或模拟负载(Load Simulation)，当模拟负载时[Sink Mode ; II、Ⅳ 象限]，PXI机箱对于每个插槽有20W的标准散热限制，而对高功率模组，此散热限制则会造成不对称之象限输出范围。

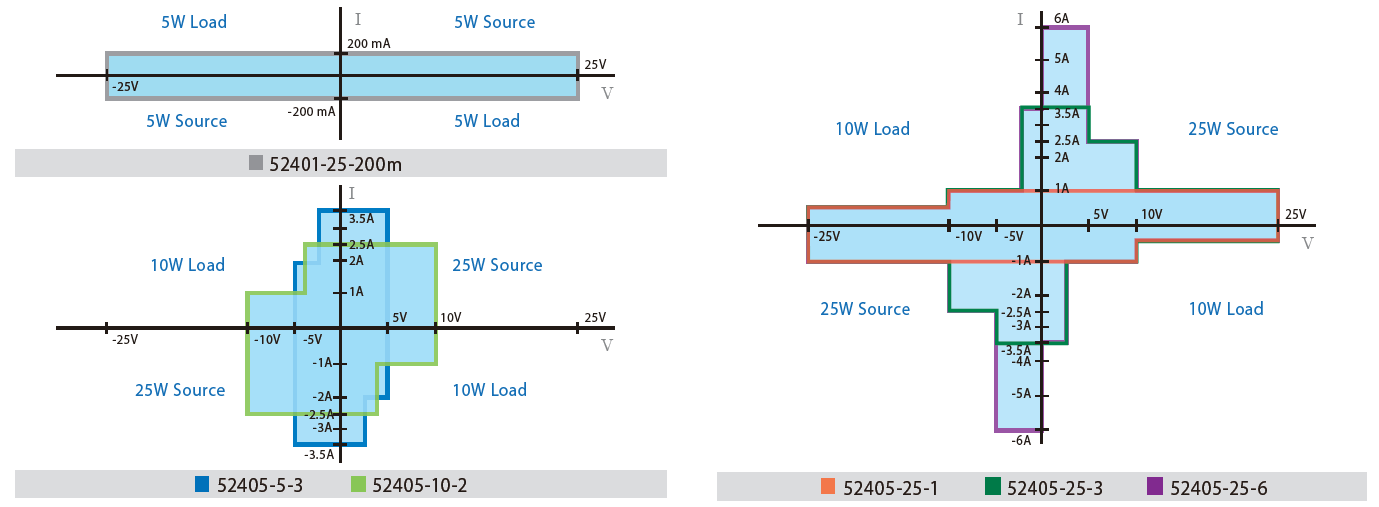

下列图示分别为52400系列电源量测单元四象限输出图示：
控制频宽选择
|
| 为缩短测试时间，52400系列电源量测单元皆设计为快速反应、高速电压与电流输出。然而，待测物(DUT)的阻抗、治具或电源线都有可能成为整个控制回路在电压或电流输出模式下不稳定的潜在因素。一个不稳定的控制回路可能造成过饱和震荡，甚至损坏待测物。因此，使用者可能需要在测试治具中增加电容器，让系统重新获得稳定。
|
硬体时序引擎
52400系列电源量测单元硬体序列引擎是一功能强大工具，此工具可以预先设定程式指令，让仪器按步骤执行指令，即使未与电脑连接使用，量测程序仍可执行，同时确保输出及量测上无任何时间延迟。以半导体测试为例，量测速度与时序控制非常重要，此时使用时序引擎功能即可达到最佳测试效能。此模式中，一旦仪器接收到触发讯号，硬体将逐行执行在时序表中的指令。
低电流量测技术

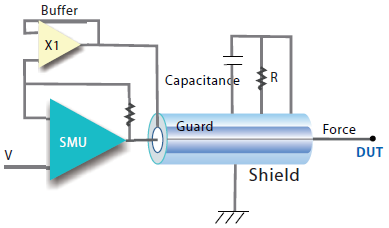

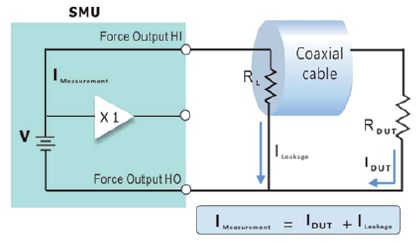

护卫输出(Guarding)的应用在低电流(<奈安)量测时是一项很重要的技术。护卫输出可以避免漏电流的问题，并降低量测稳定时间，此输出可保持与主输出(Force)为同电位，如此在护卫输出与主输出间不会有电流产生。护卫输出同时也消除了电源量测单元与待测体之间导线的电容，使得量测变得快速且精准。
|
|
|
主从控制模式

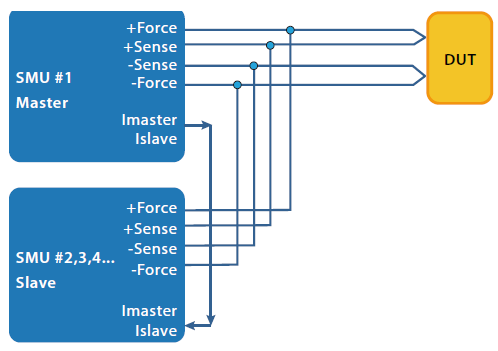

| 52400系列电源量测单元支援主从输出模式(Master/Slave operation)，在供电压-测电流(FVMI)模式下，需要较高电流时，可发挥最佳弹性化应用，为达到模组间电流共享目的，52400系列电源量测单元可支援类似型号的通道并联，形成较高电流/功率输出。 电流共享是将其中一通道在供电压-测电流(FVMI)模式下设为主控单元(Master)，其他通道则需设为供电流-测电压(FIMV)模式，主控单元的输出电压值设为量测应用需要的电压值，而其电流值为其他单元在供电流-测电压模式下之设定电流。右图为在主从控制控模式下，单元并联方式的示意图。 |
|
软体控制面板
当52400系列电源量测单元标准配件中提供软体控制面板(Soft Front Panel)让使用者执行验证测试与除错功能。此软体控制面板具有图形使用者介面(GUI)，方便使用者设定输出模式、范围与输出值；同时，量测到的电压或电流读值将显示在画面上供使用者读取，52400 系列软体控制面板亦可同时控制两个通道的输出与量测值。
