产品特色
- 500VA输出
- Floating输出设计，符合EN50191要求
- Corona电晕放电侦测(19055-C)
- Flashover电气闪络侦测
- BDV崩溃电压分析
- 专利HFCC高频接触侦测
- 专利OSC开短路侦测
- GFI人体保护电路
- 标准RS232&HANDLER界面
- 可选购GPIB界面
- 不良时面板锁定功能
- 可程序电压输出及测试限制值
- 支持A190301高压扫描治具
功能
- 耐压测试
- 交流5kV/100mA
- 直流6kV/25mA
- 绝缘电阻测试
- 5kVmax
- 1MΩ~50GΩ
产品介绍

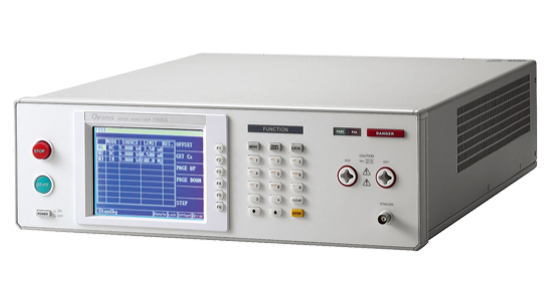

Chroma 19055耐压分析仪为针对耐压测试与分析所设计的设备。其具备500VA大功率，最大输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备要求(详细信息请参考应用文件)。

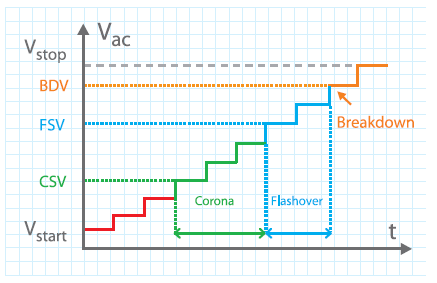

19055-C系列除了基本的交流耐压、直流耐压、绝缘电阻测试外，加入新研发的电晕放电侦测功能 (Corona Discharge Detection, CDD)，可经由崩溃电压分析(Breakdown Voltage Analysis)分别检出：
- 电晕放电启始电压(Corona discharge Start Voltage, CSV)
- 电气闪络启始电压(Flashover Start Voltage, FSV)
- 绝缘崩溃电压(Breakdown Voltage, BDV)
对于测试时的接触检查议题，除原有专利设计OSC开短路侦测(Open Short Check)外，新增高频接触检查(High Frequency Contact Check, HFCC)，高压输出前进行接触检查，提升测试可靠度与效率。
为体贴使用者，Chroma 19055置入大型LCD显示屏幕，方便操作与判断。加入GFI 人体保护电路以及Floating安全输出设计，保护操作人员的安全，让您在操作时无后顾之忧。
量测技术
耐压测试绝缘崩溃(BREAKDOWN) /电气闪络(FLASHOVER) /电晕放电侦测技术(CORONA)

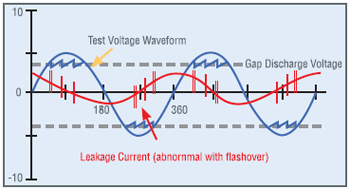

何谓耐压不良? 大部份的电气安规标准叙述为"During the test, no flashover or breakdown shall occur"，意指在耐压测试中，不得有电气闪络或绝缘崩溃发生。但现今绝缘失效(Failure)及放电(discharge)已成为各类绝缘材料或耐压零组件最重视的议题。由于放电与绝缘能力之间具有极高的相关性，所以放电侦测不仅是安全议题，更是控制产品质量的主要关键。若依材料放电的性质来分类，放电可分为三种：电晕放电(Corona discharge)、火花放电(Glow discharge)、电弧放电(Arc discharge)。
电晕放电(Corona Discharge)

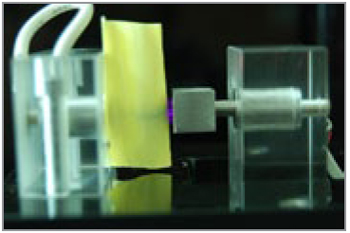

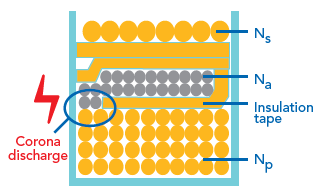

当二电极间承受较高电压时，电场强度相对较大，当此作用大于气体之电离位能(Ionization Potential)，于材料表面气体发生瞬时离子化的现象，此时会有可见光出现以及温升现象。长期的电晕放电与温升可能会造成材料的质变(Qualitative Change)，进而导致绝缘劣化 (Insulation Deterioration) ，使得绝缘耐受程度下降，最终发生绝缘失效。图1为电晕放电示意图。由于电晕放电会产生高频的瞬时放电，是可以用高频电量量测的方式侦测。
