用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| A040209 | MIPI 信号模组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 27014 | 平面显示器测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 27015 | 平面显示器测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040204 | V-by-One 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040205 | eDP 1.4 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040206 | 远端控制盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040207 | LVDS输出模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 67394 | 多通道电源模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍

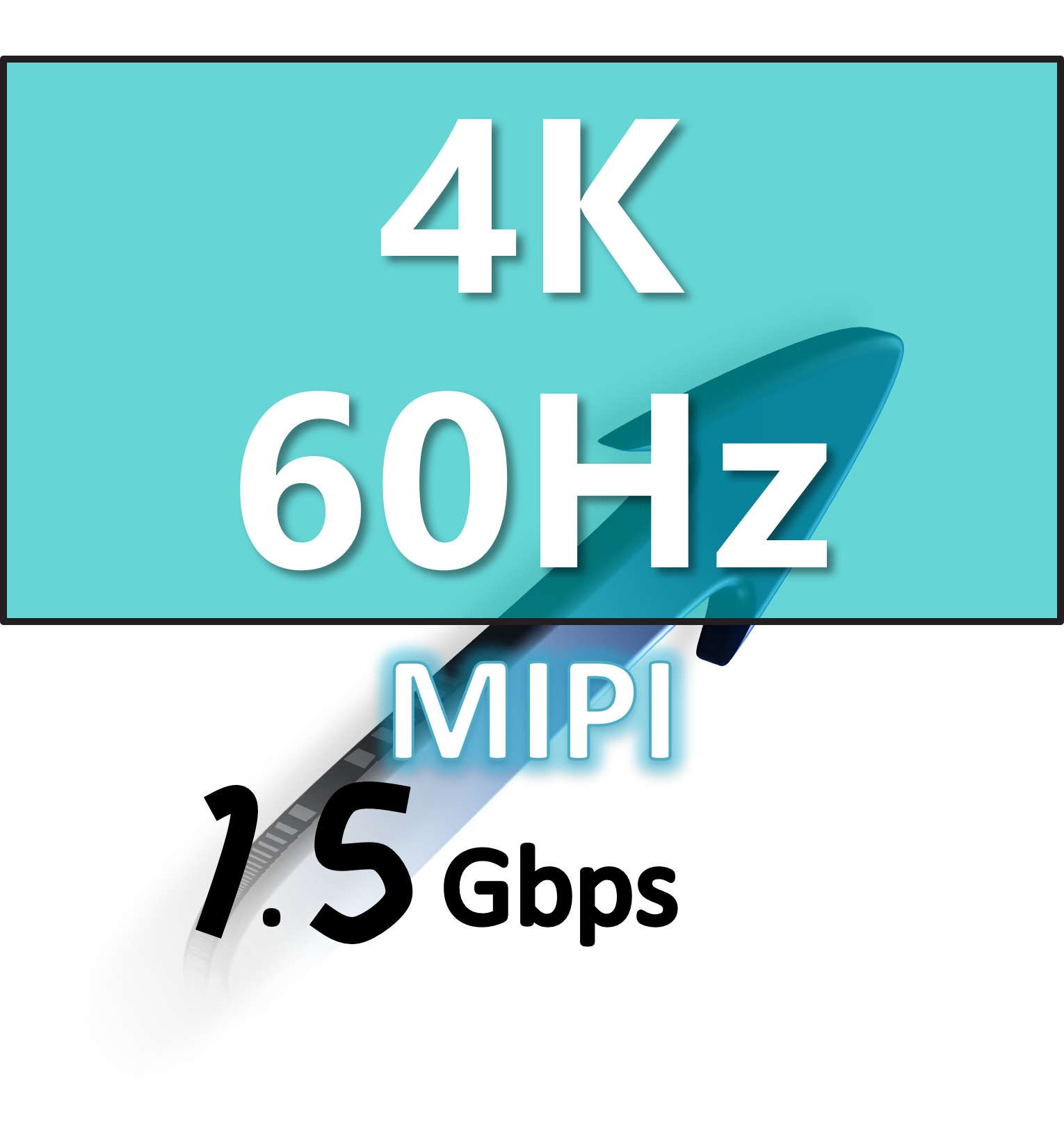

MIPI行动产业处理器接口（Mobile Industry Processor Interface），是由MIPI联盟针对智能型手机、平板计算机、笔记本电脑等各种行动装置的处理器设计所定义的规范，减少影像摄影画面噪声/模糊/失真、影像延迟等问题。A040209支持MIPI 4 Lane和8 Lane输出，最高带宽可达12Gbps (1.5Gbps/Lane），搭配Chroma 27014测试画面分辨率最高可至4K@60Hz（with DSC Mode），提供用户多种分辨率之检测应用。
*MIPI为行动产业处理器接口联盟（Mobile Industry Processor Interface）

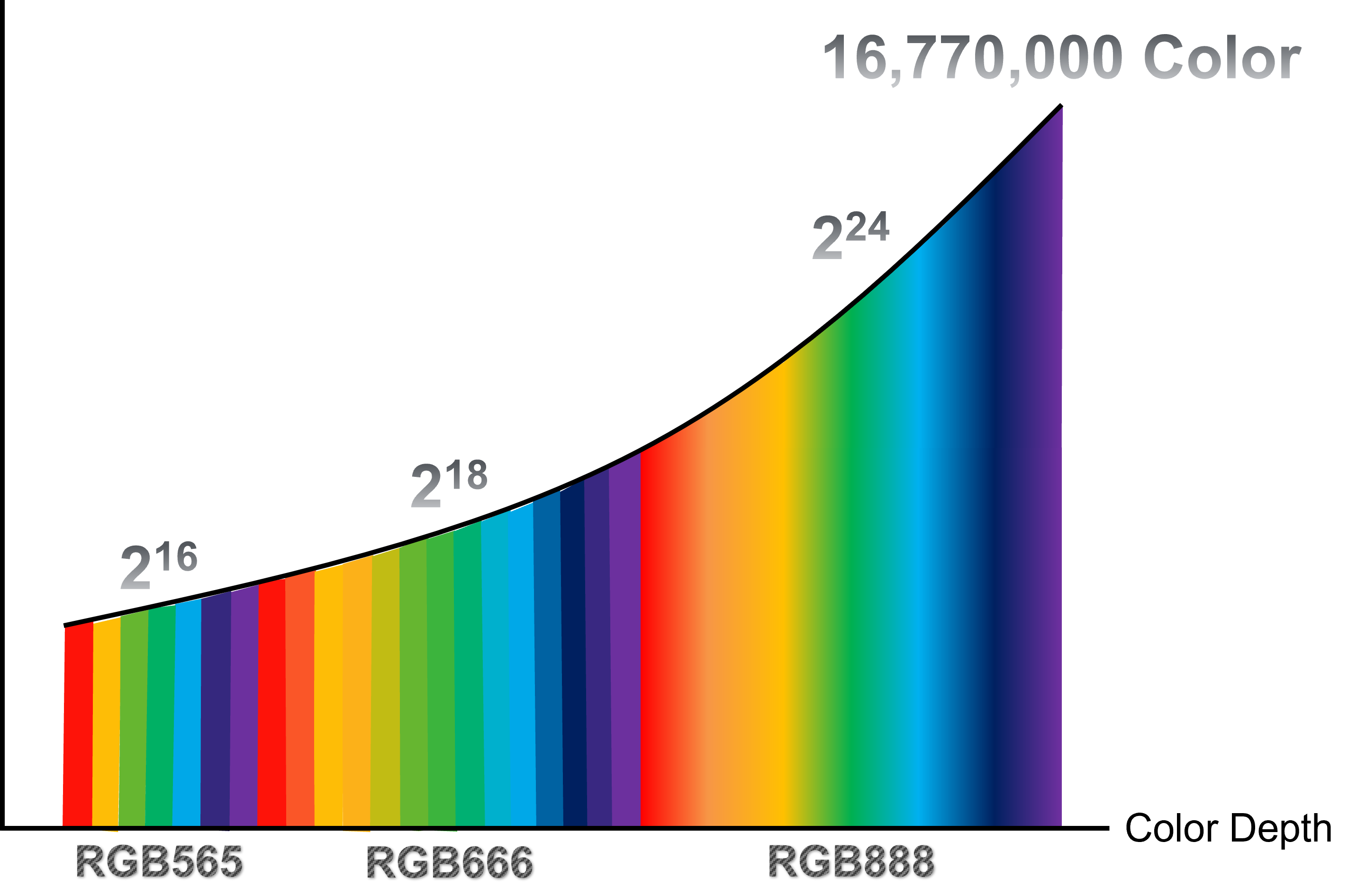

色彩是红、绿和蓝分量的三元组，即RGB色彩，每个色彩分量的范围为0至255，RGB 888为每个分量8位，色深为24 bpp（224），约可呈现高达1677万种色彩，A040209提供用户可自行编辑RGB 565/666/888所需之检测应用。
*曲线和色彩面积非真实比例关系
A040209为达到各种显示数据的组成（Data Mapping），支持多种MIPI信号模式在分割、排列、组合的选择功能，提供用户1 / 2 / 4 / 8（4+4) Lane Mapping，进行左右、Dot等在像素多种不同的模式选择。
A040209支持DSC（Display Stream Compression）图像串流压缩功能，可将对应传送端将所要传输的数据作压缩（Encoder），达成低带宽就可输出高分辨率内容，并且经压缩后画面表现上视觉无失真、低延迟，传输到接收端做解压缩（Decoder）再将数据显示于画面进行检测。（选配）

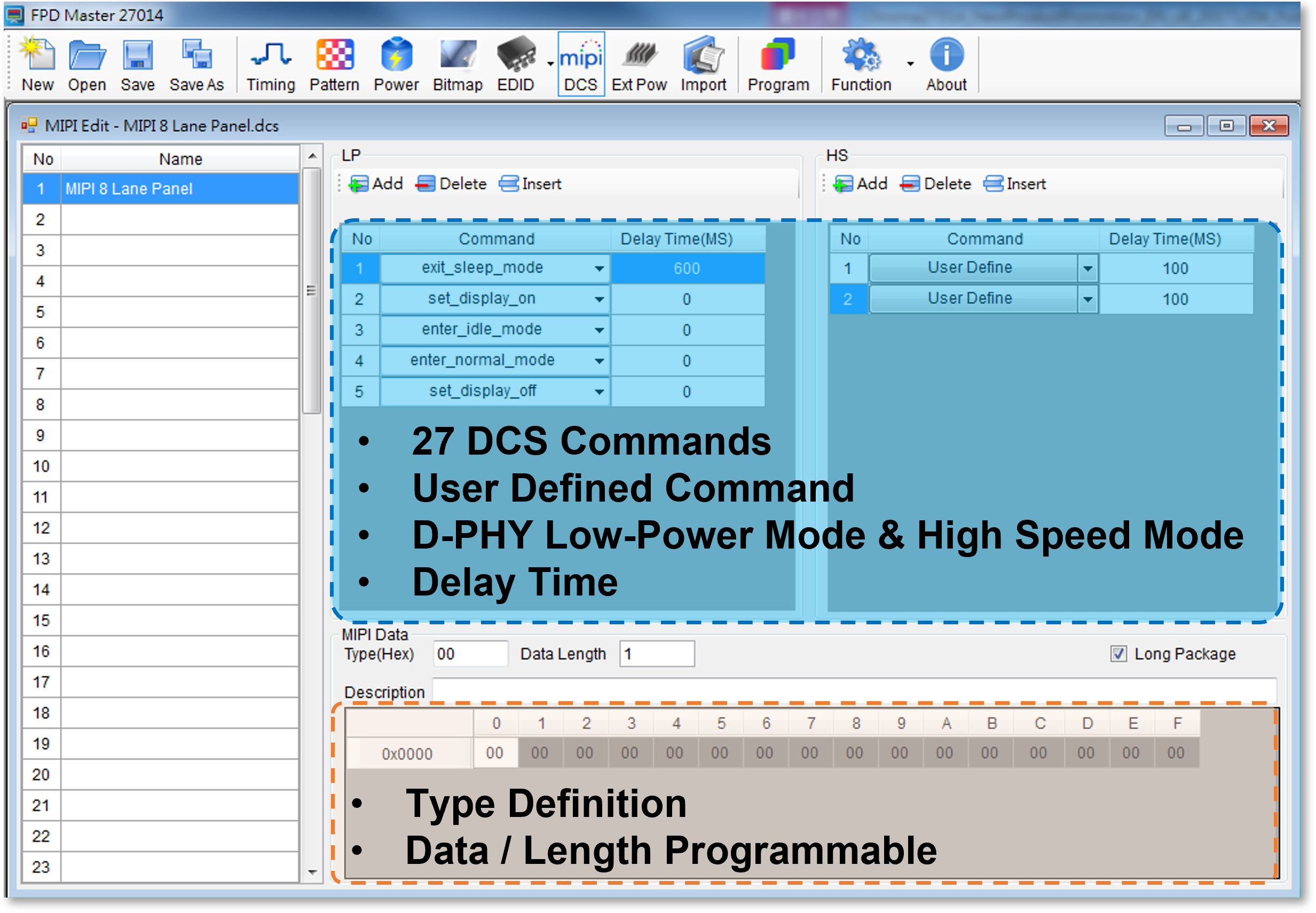

A040209符合MIPI DCS V2.0规范标准，所属FPD Master软件支持27种DCS（Display Command Set) 格式的功能选择，具备D-PHY Low-Power Mode和High Speed Mode传输模式，提供面板显示设备商常用且完整的DCS检测命令集，在点测面板时透过直觉性编辑输出Command，并可自由编辑与参数化选择，可预先对面板被测物下达对应控制命令，以大幅节省测时间，提高生产效能。
Chroma A040209内建3组独立可程序直流电源，VSP / IOVCC输出功率1 ~ 6V / 500mA max，VSN输出功率-6 ~ -1V / 500mA max，并具备OVP / OCP / UVP / UCP电压和电流保护机制，用户可于软件（FPD Master）进行编辑电压最小调整单位为0.1V/step，输出稳定连续的直流电压，提供用户可自行设定电源之应用。
提供电源、信号、控制脚位各别独立启动，可编辑时序最小单位为1ms。用户自行设定电源、信号、控制脚位的输出领先/落后之时序，关闭时序亦可以依据用户需求设定。

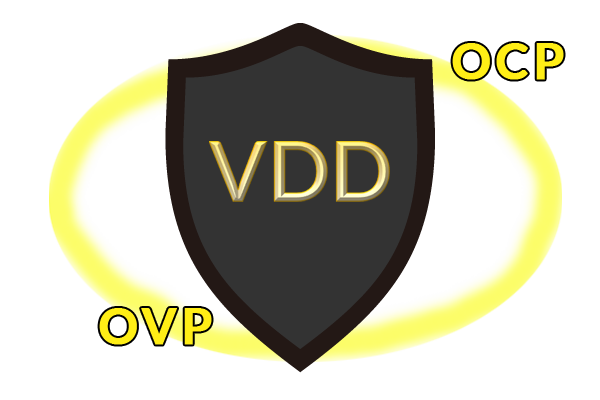

A040209提供VDD过电压保护OVP（Over Voltage Protection）、过电流保护OCP（Over Current Protection），用户可自行设定保护极限值，当输出过程中侦测待测体电流、电压超过设定值时，立即启动保护装置避免产品损坏。为避免被测体因电源启动产生的涌浪电流（Inrush Current）误触发保护机制，提供延迟启动保护功能（Protection Delay Time）确保测试正确性。
A040209具备VDD低电压保护UVP（Under Voltage Protection）及低电流保护UCP（Under Current Protection）功能，可有效实时确认被测物在工作自初始至结束其电压、电流是否低于设定值，例如可拦检原器件未达其工作条件或电路工作非正常之下限值等。
