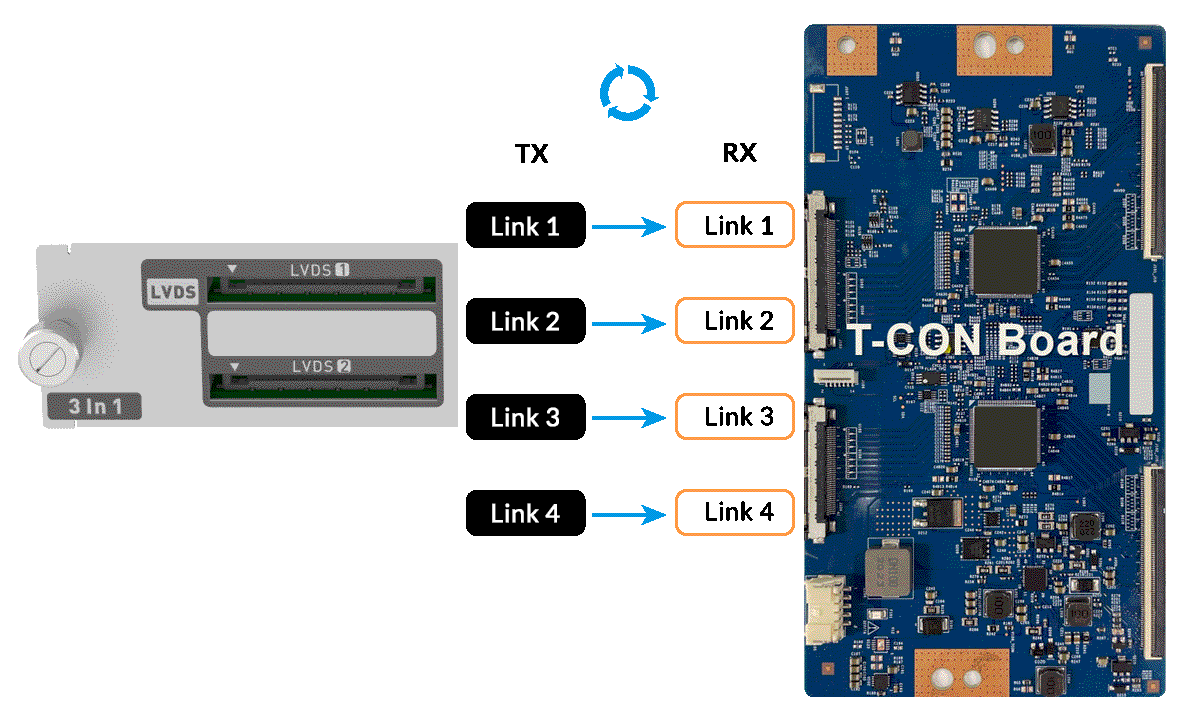

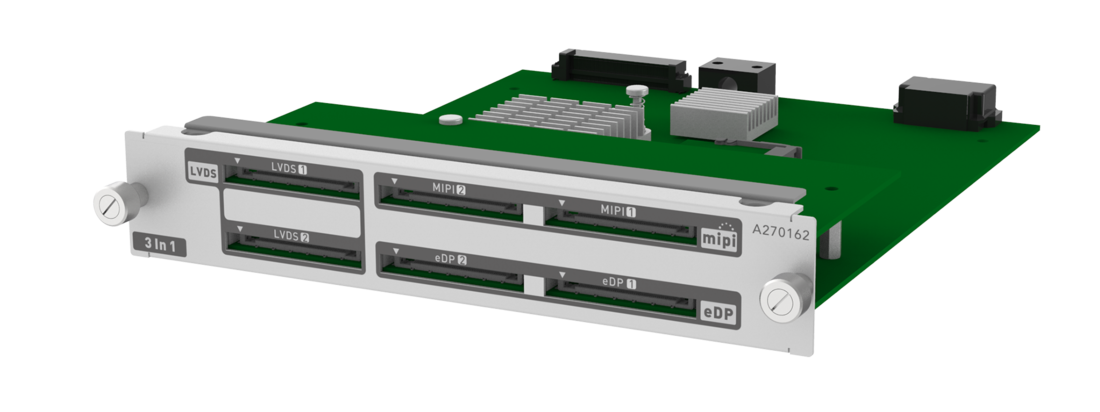

A270162多组信号模块支持eDP、MIPI、LVDS三种信号检测，每种信号均有两个输出端口，用户可在不插拔实体线材的情况下，进行切换不同的接口输出，搭配Chroma 27015平面显示器测试器提供eDP、MIPI、LVDS标准信号与相关控制。

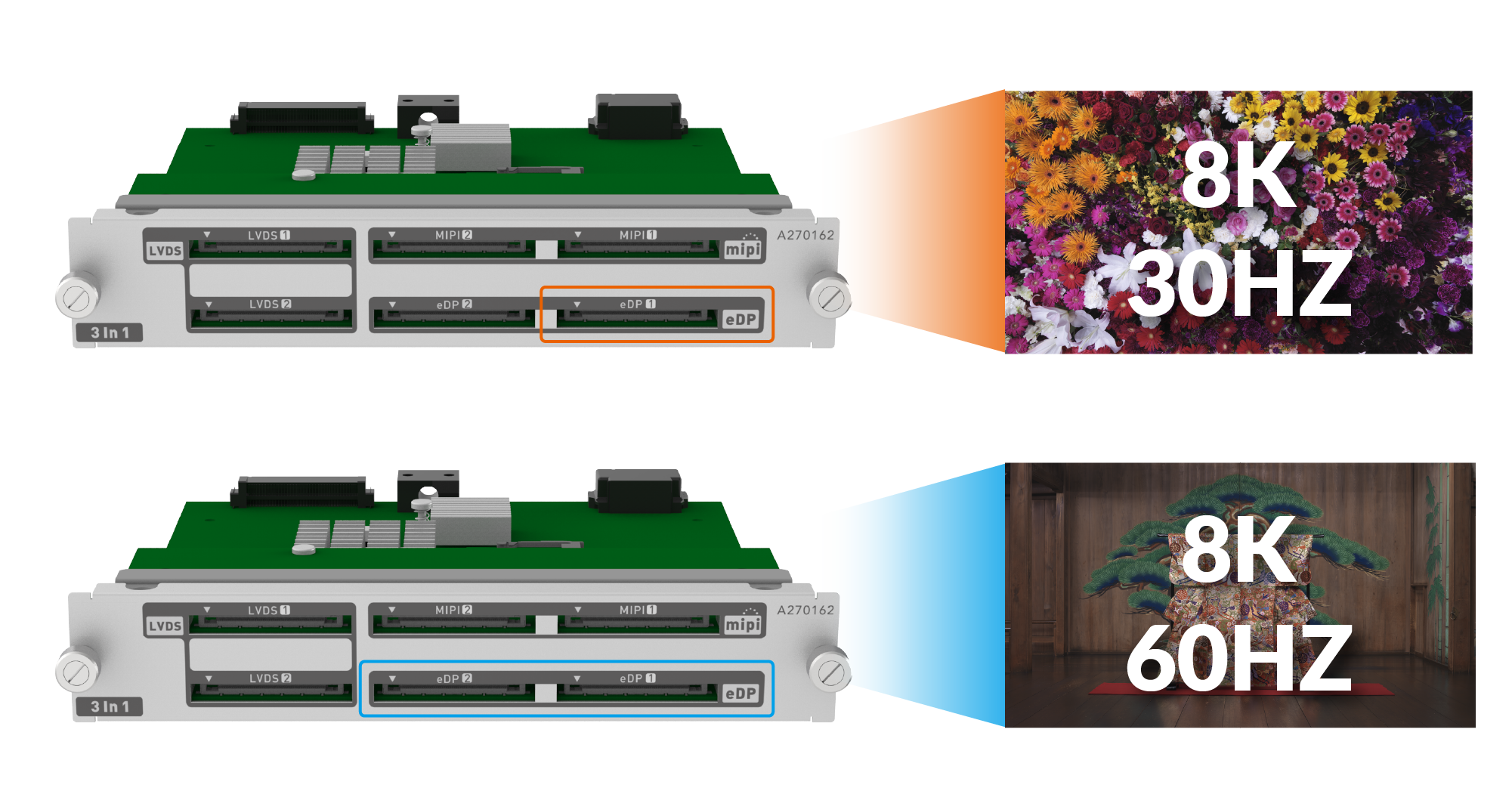

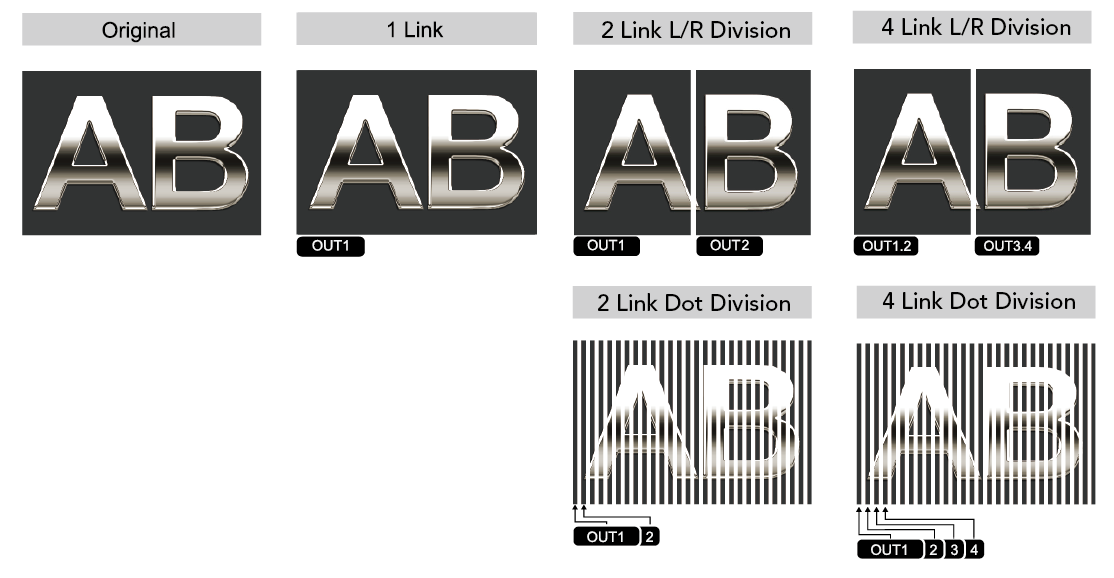

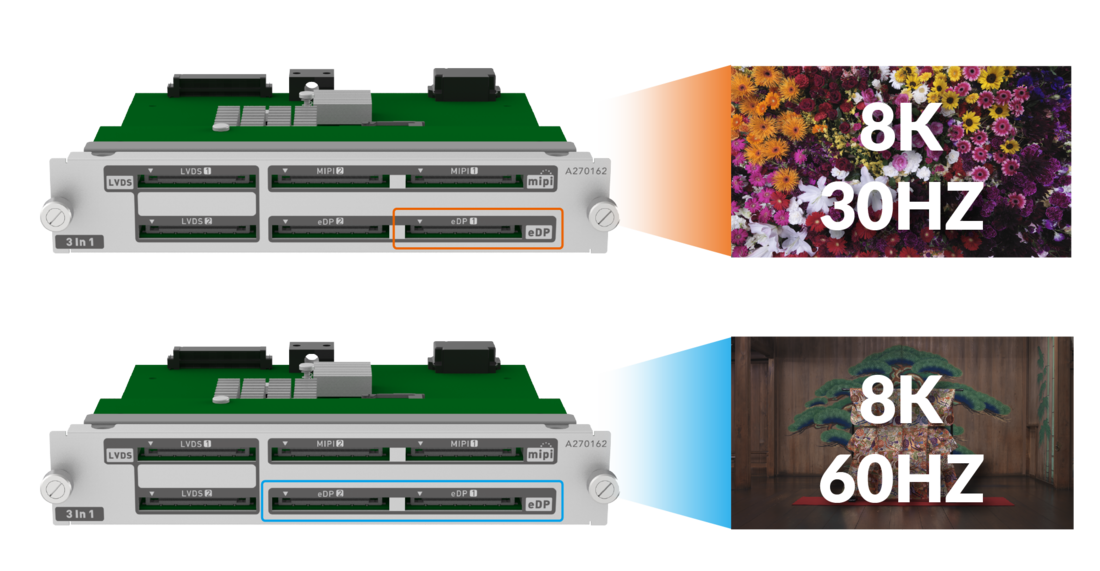

eDP全名为Embedded DisplayPort，是VESA（Video Electronics Standards Association）针对嵌入式DisplayPort所制定的显示器接口标准，A270162多组信号模块符合eDP 1.4b规范标准，最高支持2输出端口（4+4 Lane）同时进行输出，搭配Chroma 27015主机测试画面分辨率最高可至8K（8000 X 3000）@60Hz，符合高规格的8K图像检测需求。
*VESA为美国视讯电子标准协会(Video Electronics Standards Association)遵循eDP 1.4b规范支持传输速率，A270162最大可达4+4路通道（Lane Count）进行输出，提供8组设定不同的传输速率（Lane Rate, 1.62 / 2.16 / 2.43 / 2.7 / 3.24 / 4.32 / 5.4 Gbps）和8.1 Gbps（选配），用户可设定不同的分辨率，依据被测物测试需求进行弹性化的检测应用。

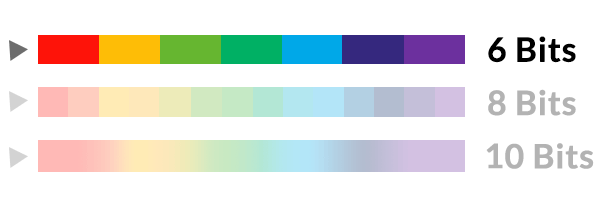

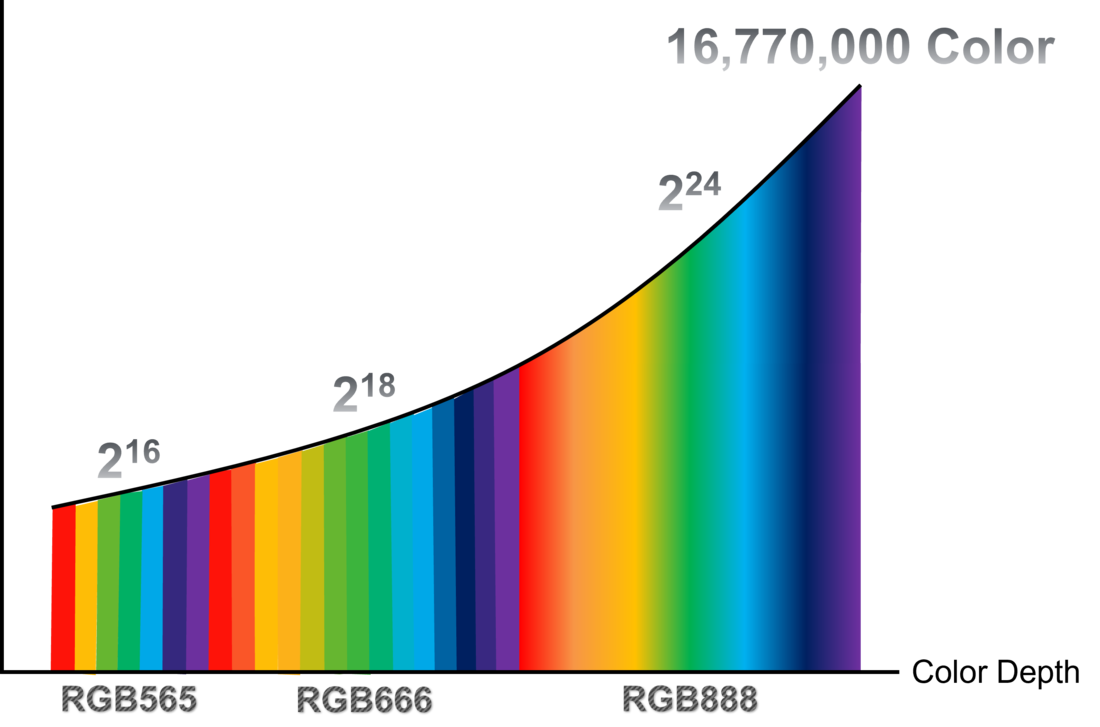

颜色深度可支持6/8/10 bits供测试选择，例如色深10 bits指每一个原色被划分成1024级（210），约可呈现高达10.7亿种颜色（210 R* 210 G* 210 B），提供用户自行编辑检测应用。
在信号传输的临界测试上，A270162在Link Training自动（AUTO）模式之外，提供独特的手动（MANUAL）模式，支持Lane Count、Swing Level与Pre-Emphasis位设定：

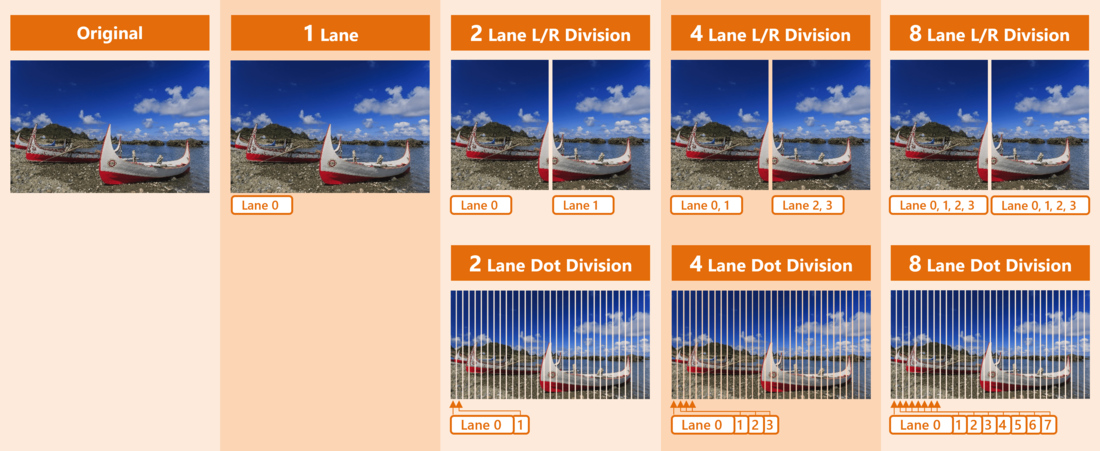

• Lane Count：1 / 2 / 4 / 8 (4+4) lanes
• Swing Level：200 / 250 / 300 / 350 / 400 / 450 / 600 / 800 / 1000 mV
• Pre-Emphasis：0 / 3.5 / 6 / 9.5 dB

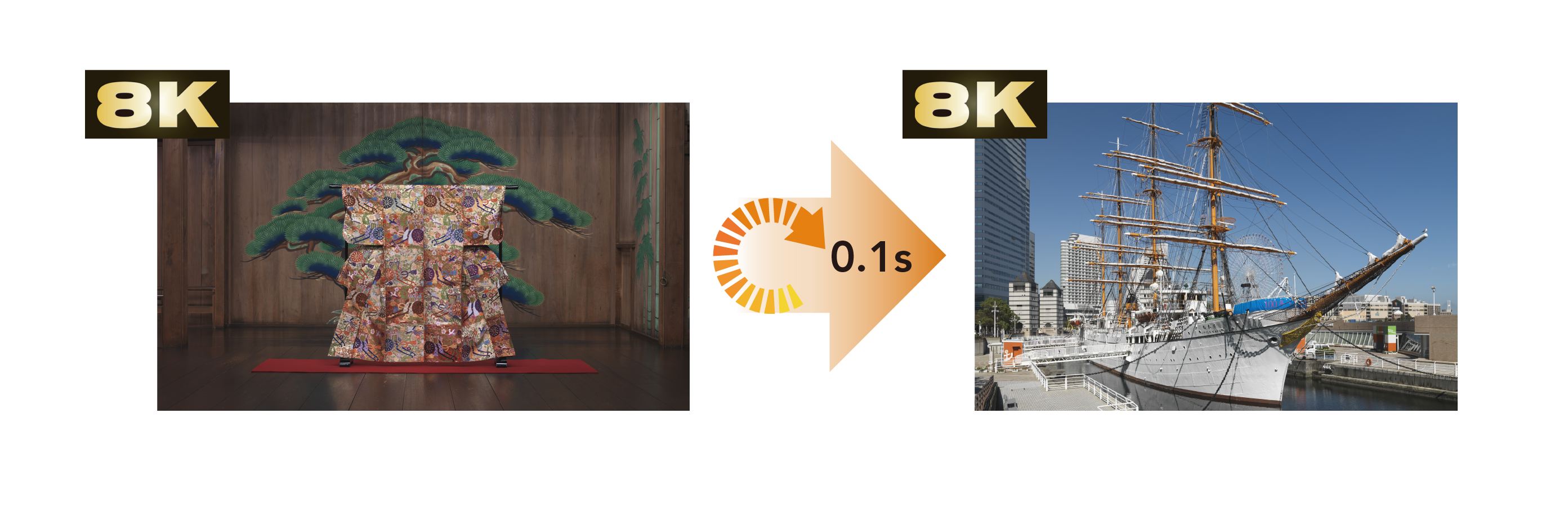

内建高速的独立绘图核心，大幅度提升绘图和数据传输速度，超高分辨率图像切换时间仅需0.1秒(8K位图为例)，提升检测效率。

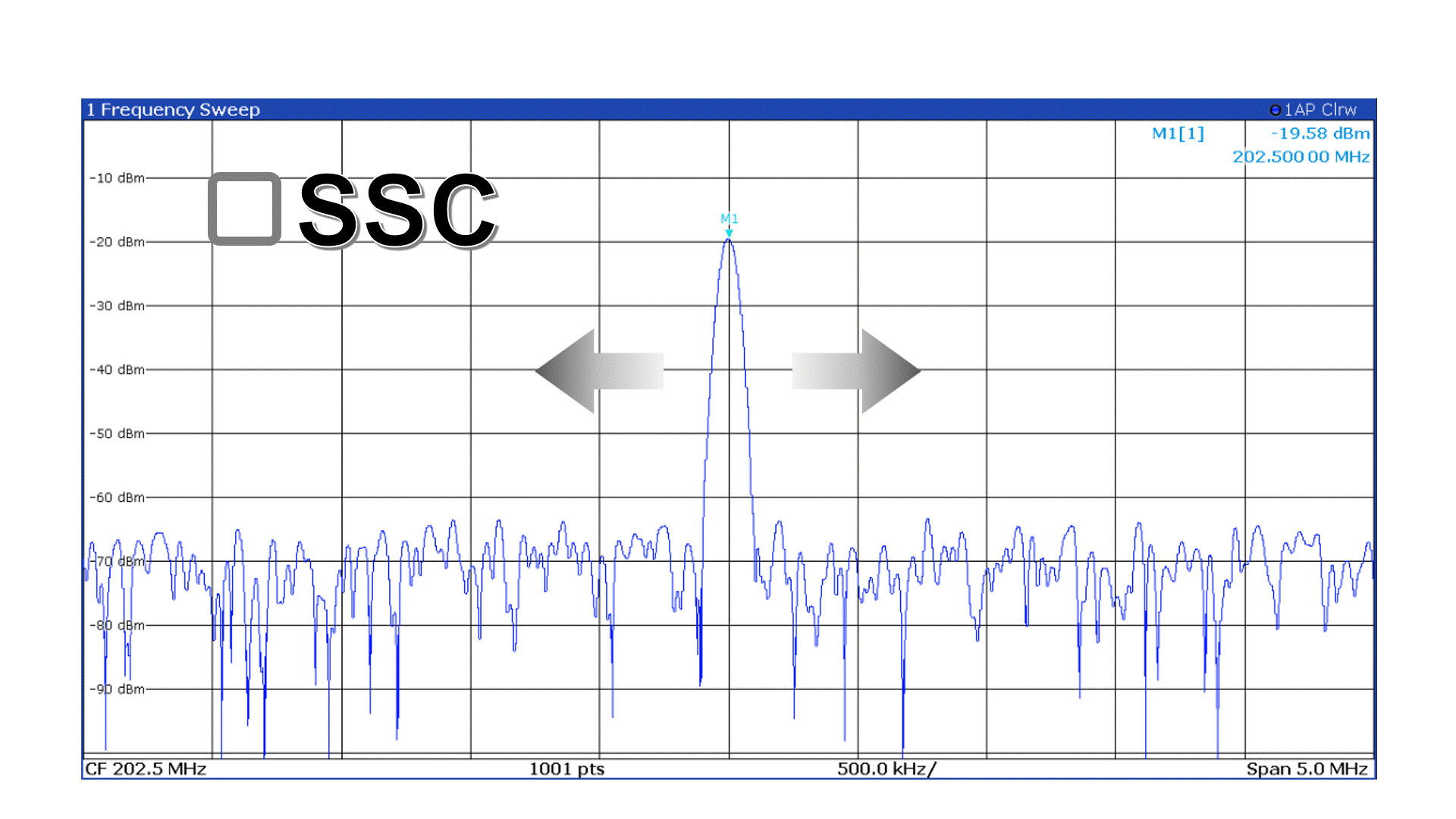

SSC（Spread Spectrum Clocking）展频频率信号，为降低设备本身产生的电磁干扰（Electromagnetic Interference，EMI），透过改变或分散信号在同频率的集中或时钟边际效应以减少峰值辐射功率，进而减少设备间的互相干扰，A270162内建向下展频（Down Spread）之SSC设定模式，提供开启/关闭30000 Hz的调变频率中0.5%范围。

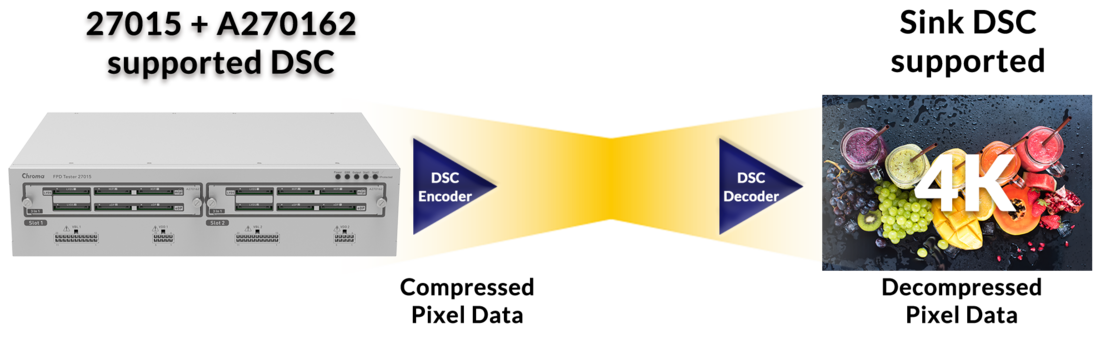

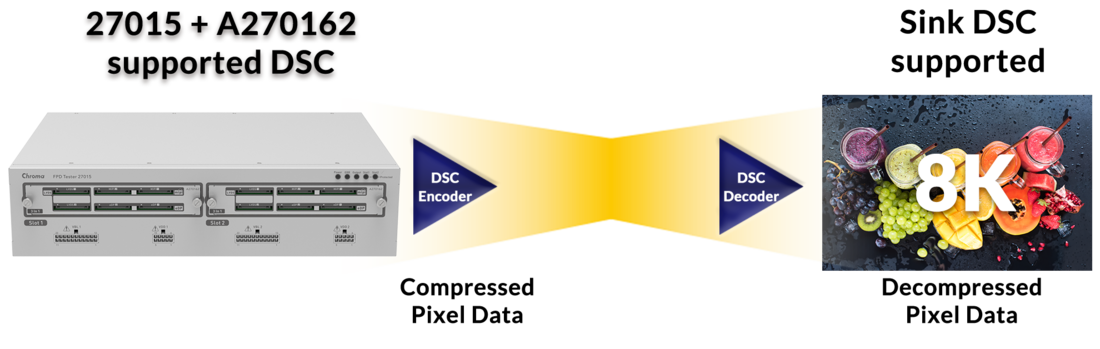

DSC（Display Stream Compression）图像串流压缩技术的应用，传送端将所要传输的图像数据先进行编码压缩（Encoder），让高分辨率资料可以在低带宽下输出；接收端再将收到的图像数据进行解压缩（Decoder），让还原后的图像数据能接近无失真的显示于画面。（选配）
