用途场景
规格型号价格
规格参数
产品特色
- 交流高压输出&PD量测与主机分离式设计
- 内建法规测试要求的测试方法
- 三段电压测试方法
- PD测量结果数值显示(pC)
- PD不良发生次数判定设定(1~10)
- USB画面撷取功能
- 图像化辅助编辑功能

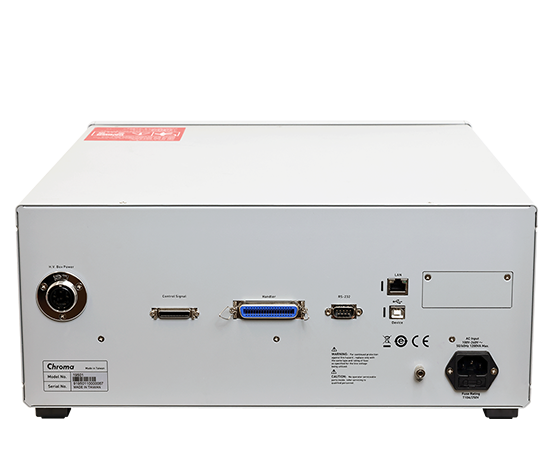

- 标准LAN、USB、RS232远端控制接口
- 繁中/简中/英文操作接口
产品介绍

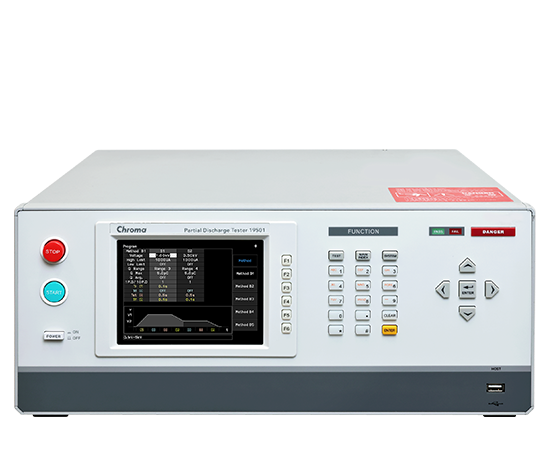

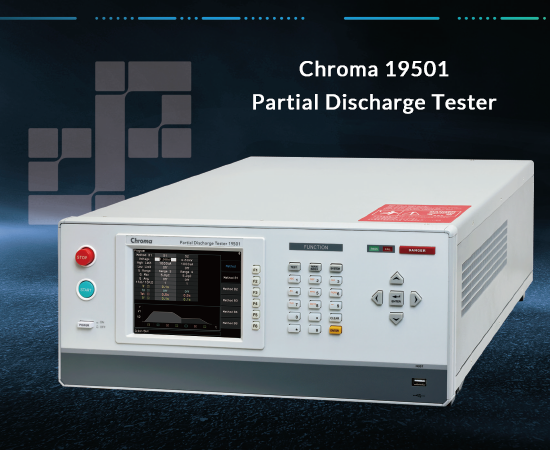

Chroma 19501局部放电测试器可提供交流耐电压测试(Hipot Test)量测待测物上的漏电(Leakage Current)与电气闪络(Flashover)，以及提供局部放电(Partial Discharge，PD)测试量测被测物上局部放电的电荷量(pC)对高压元件与高耐压的绝缘材料进行交流耐电压与局部放电测试，可确保产品的绝缘品质与提升产品的可靠度。
19501的设计符合法规IEC60270-1对局部放电量测的要求。局部放电量的量测结果以直观的电荷数(pC)将测试结果显示在主机萤幕上。同时也参考了法规IEC60747与VDE0884的要求，将测试方法设计于仪器内，让用户可以更便利的进行操作与设定。
当绝缘体内存在气泡(Void)或绝缘体间存在气隙(Air gap)时，在正常工作电压下，气泡或气隙有较高的电场强度可能导致局部放电(PD)发生。当电源系统的应用元件(譬如：光耦合器、数位隔离器、IGBT、变压器、马达等)长时间发生持续性的局部放电，绝缘材料因长时间的劣化导致绝缘失效，进而造成人身安全的问题。因此，法规建议或要求对元件执行局部放电的检测。例如：IEC60747-5-5要求光耦合器于生产过程中(Routine test)必须100%执行局部放电(PD)的检测，在最大绝缘电压的条件下不可以发生超过5pC的局部放电，确保产品在正常的工作电压下不会发生局部放电(PD)。
局部放电 Partial Discharge
当绝缘体内存在气泡(Void)或绝缘体间存在气隙(Air gap)时，在正常工作电压下气泡或气隙容易发生局部放电，导致绝缘劣化造成绝缘品质异常，为何局部放电容易发生在树酯内的气泡或漆包线间的气隙？因为空气的介电系数较低，气泡或气隙的电容量比原绝缘材料低，所以会分到相对高比例的电压，且在相同间隙距离条件下，气泡或气隙的崩溃电压比绝缘材料的低。此类放电发生于气泡或气隙等局部瑕疵，但与其串列之绝缘材仍维持正常的放电现象称之为局部放电。
当对被测物施加足够的测试电压时，利用局部放电侦测功能量测放电的电荷量(pC)，确认被测物的绝缘材料是否有绝缘品质异常的潜在风险。故施加一个略高于元件最高的额定工作电压对元件做局部放电测试，确保元件长时间在正常工作电压下的可靠性(无持续性的局部放电)。

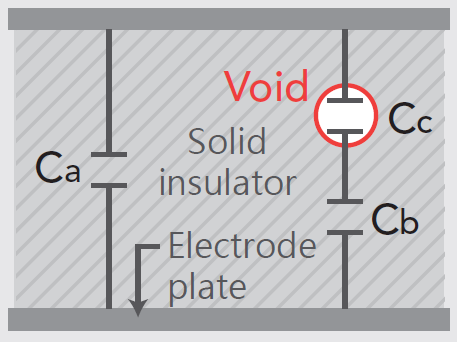

绝缘材料内存在气泡
Ca: 绝缘材料的等效电容(电极之间无气泡的部分)
Cc: 气泡(Void)的等效电容
Cb: 绝缘材料的等效电容(电极之间与气泡串联的部分)
功率元件中的IGBT & SiC-MOSFET等被应用于各种领域(譬如：电子产品、工业设备、航空航太、军用设备、铁路设备、新能源、智能电网、新能源汽车等)，且经常被使用于高功率/大电流的电源转换/控制线路，工作电压通常都是数千伏特，由于会被切换ON/OFF状态的关系，模块中的闸极(Gate)与集极(Collector )或汲极(Drain)之间以及模块与散热板之间会出现PWM的高电压差。当高电压跨越在含有气泡、气隙或裂缝的绝缘材料时，就有较大的可能性会发生局部放电，经过长时间的工作后会慢慢使绝缘材料逐渐劣化，进而造成绝缘材料的绝缘失效导致产品损坏。

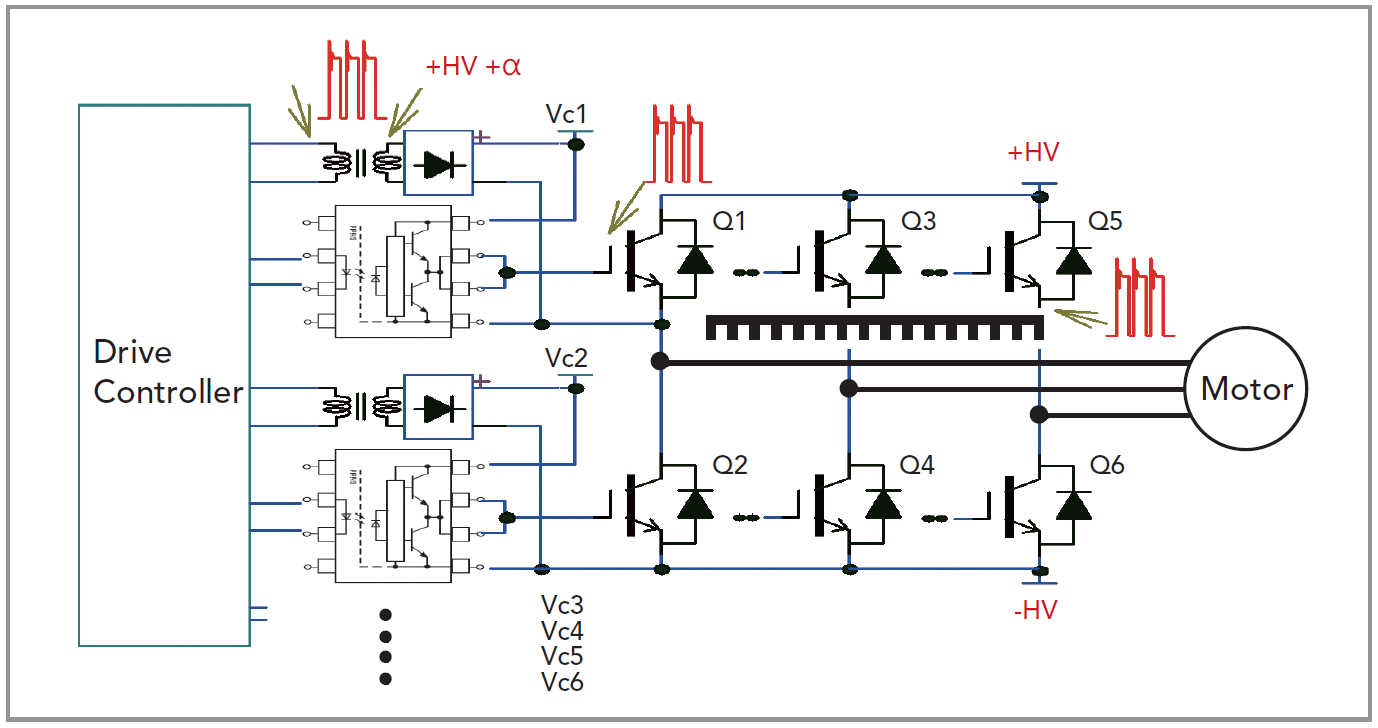

【图一】马达驱动控制线路图

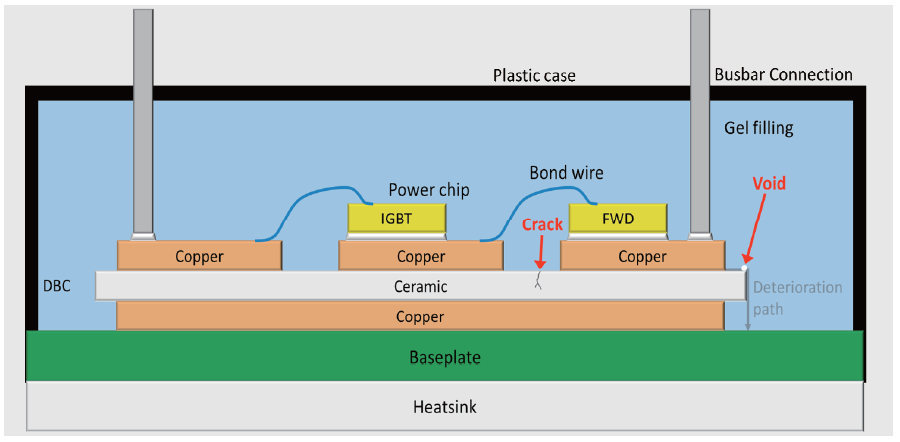

【图二】IGBT里存在气泡与裂缝的示意图

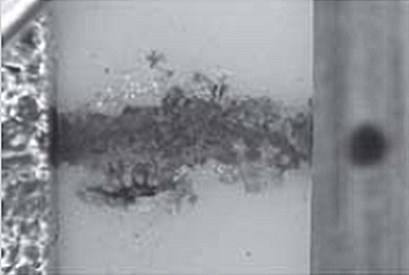

【图三】IGBT持续局部放电的劣化路径实照
另外，每个模块的闸极(Gate)与射极(Emitter)或源极(Source)之间工作偏压可能是由各别的变压器所提供，而变压器的一二次侧之间也会存在高频的高电压差。当变压器一二次侧的绝缘能力不足，持续性异常放电的突波也可能会使数位控制动作异常及导致电晶体故障。虽然变压器使用的线材本身可能具有足够的耐压能力(譬如：耐压3000V的线材)，但是当一二次侧的线圈相邻很近或是靠在一起时，看似线材之间好像可以承受相当高耐压(譬如：6000V)，但实际上可能于一般电压(譬如：1000V)工作一段时间后就发生故障了。这是因为一般线材绝缘皮的介电系数都远大于空气，所以使空气间隙的跨电压/分压比例相对高，当线材之间空气间隙的跨电压达到>350V(在1atm下空气最短距所需的放电起始电压)时，线材之间的局部表面就会开始发生局部放电，由于线材的绝缘皮不会立刻劣化/损坏，所以持续使用一段时间后，线材的绝缘皮才会逐步被碳化，最终导致变压器的一二次侧短路(如图四)。
